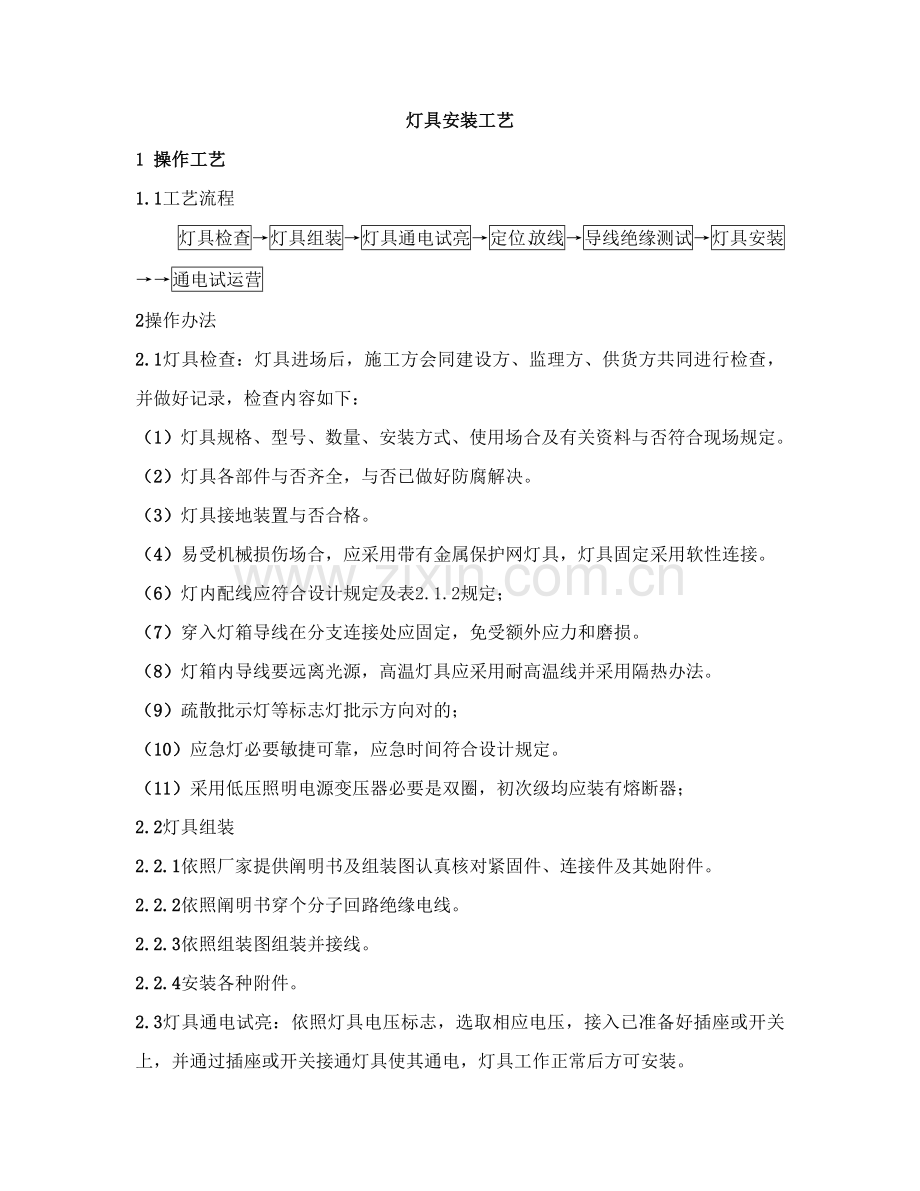

灯具安装工艺1 操作工艺1.1工艺流程灯具检查灯具组装灯具通电试亮定位、放线导线绝缘测试灯具安装通电试运营2操作办法2.1灯具检查：灯具进场后，施工方会同建设方、监理方、供货方共同进行检查，并做好记录，检查内容如下：（1）灯具规格、型号、数量、安装方式、使用场合及有关资料与否符合现场规定。（2）灯具各部件与否齐全，与否已做好防腐解决。（3）灯具接地装置与否合格。（4）易受机械损伤场合，应采用带有金属保护网灯具，灯具固定采用软性连接。（6）灯内配线应符合设计规定及表2.1.2规定；（7）穿入灯箱导线在分支连接处应固定，免受额外应力和磨损。（8）灯箱内导线要远离光源，高温灯具应采用耐高温线并采用隔热办法。（9）疏散批示灯等标志灯批示方向对的；（10）应急灯必要敏捷可靠，应急时间符合设计规定。（11）采用低压照明电源变压器必要是双圈，初次级均应装有熔断器；2.2灯具组装2.2.1依照厂家提供阐明书及组装图认真核对紧固件、连接件及其她附件。2.2.2依照阐明书穿个分子回路绝缘电线。2.2.3依照组装图组装并接线。2.2.4安装各种附件。2.3灯具通电试亮：依照灯具电压标志，选取相应电压，接入已准备好插座或开关上，并通过插座或开关接通灯具使其通电，灯具工作正常后方可安装。2.4定位、放线2.4.1定位：按施工图及技术交底来拟定灯具位置及标高，并与其她专业施工图纸核对与否矛盾。3.2.4.2放线：依照单独灯具及成排灯具位置，采用十字交叉法放线，画线。2.5导线绝缘测试：灯具安装前，必要进行导线绝缘电阻测试。测试办法可参见本册管内绝缘导线敷设及连接工艺原则（409）中有关内容。2.6灯具安装2.6.1普通灯具安装（1）塑料台安装。将灯头盒内电源线从塑料台穿线孔中穿出，预留接线长度，削出线芯，将塑料台紧贴建筑物表面，对正位置，用机螺丝将塑料台固定在灯头盒上。（2）将电源线由吊线盒底或平灯座出线孔内穿出，并压牢在其接线端子上，余线送回至灯头盒。然后将吊线盒底座或平灯座固定在塑料台上。（3）如果是软线吊灯，一方面将灯头线穿过吊线盒盖，打好保险扣，接头盘圈涮锡固定在吊线盒内与电源线连通端子上。（4）灯具吊线如需穿塑料软管，必要将软管两端剪成两半分别压在吊线盒与灯头内保险扣上，软管不能脱出。普通吊灯、吸顶灯灯具安装办法参见图3.2.6.1。图3.2.5.1 吊灯、吸顶灯灯具安装办法（5）链吊或管吊灯具安装时应使用法兰式吊线盒将吊链或吊管固定在法兰盘上。将电源线线芯，按顺时针方向盘圈，平压在灯座螺丝上。如果灯具留有软线接头，则用软线在削出电源线芯上缠绕57圈后，将线芯折回压紧并涮锡。用颜料带和黑胶布分层包扎紧密。将包扎好接头调顺放回灯头盒，并用长度不不大于20mm木螺丝固定。3.2.6.2荧光灯安装（1）吸项荧光灯安装：一方面拟定灯具位置，然后将电源线穿入灯箱，将灯箱贴紧建筑表面，用胀管螺栓固定。见图3.2.6.2-1。灯头盒不外露。若荧光灯是安装在吊顶上，应采用自攻螺丝将灯箱固定在专用吊架上。将电源从接线盒穿金属软管引至灯箱接线盒内，盖上灯箱盖，将上灯管。盒式荧光灯在吊顶板下安装详细做法如下图3.2.6.2-2。图3.2.6.2-1 单管盒式吸顶荧光灯在现浇混凝土屋板下安装图3.2.6.2-2 盒式日光灯在吊顶板下安装3.2.6.3吊链日光灯安装：一方面依照灯具至顶板距离，截好吊链，把吊链一端挂在灯箱挂钩上，另一端固定在吊线盒内，将导线依顺序编叉在吊链内，并引入灯箱，在灯箱进线孔处应套上橡胶绝缘胶圈或套上阻燃黄腊管以保护导线，在灯箱内端子板（瓷接头）上压牢。导线连接应涮锡，并用绝缘套管进行保护。最后将灯具反光板用镀锌机螺丝固定在灯箱上，调节好灯脚，装好灯管。3.2.6.4嵌入式荧光灯安装图3.2.6.6-1 大型灯具安装做法（1）依照灯具与吊顶内接线盒之间距离，进行断线有配制金属软管，但金属软管必要与盒、灯具可靠接地，金属软管长度不得不不大于1.2m，如果采用阻燃喷塑金属软管可不做跨接地线。（2）金属软管连接必要采用配套软管接头与接线盒及灯箱可靠连接，吊顶内禁止有导线明露。3.2.6.5嵌入式筒灯安装（1）按施工图拟定灯口位置及直径大小交土建在吊顶板上开孔。（2）选取灯具时，普通筒灯或节能筒灯上方应有接线盒，并与灯具固定在一起。（3）土建封板时，将电源线由开好板洞引出，封好板后将金属软管引入灯具接线盒，压牢电源线。然后将筒灯从洞口向上推入，用灯具自身卡具与吊顶板紧密固定。（4）顶板或吊顶内接线盒与灯具灯头电气连接时，采用金属软管，金属软管与接线盒固定期，应采用专用接头，并做跨接地线。采用带有阻燃喷塑层金属软管可不用做跨线接地。（5）调节灯具与顶板平整牢固，上好灯管装好灯泡。3.2.6.6各型花灯安装（1）组合式吸顶花灯安装：依照预埋螺栓和灯头盒位置，在灯具托板上开好安装孔和出线孔，且出线孔应加绝缘胶圈，安装时将托板托起，将电源线和从灯具穿出导线连接并绑扎严密。放回灯头盒内，将托板用螺栓固定，调节各个灯口，使托板四周和顶棚贴紧，安装灯具附件，上好灯管或灯泡。（2）链吊式花灯在顶板下安装：将组装好灯具托起，把吊链穿过扣碗挂在预埋好吊钩上，从扣碗底引出电源线与灯线用压线帽连接，理顺后将接头放入扣碗内，将扣碗紧贴。调节吊链，安装灯泡和灯罩。安装办法普通如图3.2.6.6-1、图3.2.6.6-2。图3.2.6.6-2 链吊式花灯在顶板下安装3.2.6.7光带安装：依照灯具外型尺寸及重量制作吊架，再依照灯具安装位置，把吊架固定在预埋件或胀管螺栓上。光带吊架必要单独安装；大型光带必要先下好预埋件。吊架固定好后将光带灯箱用机螺丝固定在吊架上，再将接线盒内电源线穿入阻燃金属软管内引入灯箱，电源线与灯具导线刷锡连接并包扎紧密。调节各灯脚，装上灯管和灯罩，最后依照吊顶平面调节灯具直线度和水平度。如果灯具对称安装，其纵横轴线应在灯具中心线。3.2.6.8草坪灯安装：依照设计规定选取灯具规格型号。再依照规格型号来制作混凝土底座，并依照灯具安装孔在现浇混凝土底座上面预埋固定灯具预埋件或螺栓，依照进线孔预埋好灯具进出管线导管。电线导管进孔后有保护和密封办法，然后导线涮锡，接入灯口，上好灯泡和灯罩。做法参见图3.2.6.8。 图3.2.6.8 庭院草坪灯安装3.2.6.9投光灯安装：依照设计规定选取灯型，依照规格型号制作混凝土底座和固定支架，在底座内预埋螺栓及电源导管，当采用专用支架安装时，须先安装固定投光灯专用支架（可自行加工）、固定螺栓及电源导管，然后再安装固定投光灯，安装做法参见图3.2.5.9。 图3.2.5.9 投光灯安装3.2.6.10 庭院灯安装：一方面依照设计规定选取灯具并拟定灯具位置，做好基本底座，然后安装灯具。规定灯具灯体及所有金属配件均应做防腐解决，并采用专用PE线做好接地保护。灯具做法参见图3.2.5.10。 图3.2.5.10 庭院灯安装3.2.6.11壁灯安装：安装时一方面依照设计规定选定灯具规格、型号，核对并拟定安装位置，清理预埋盒并做好防腐解决，接线后，将灯具底座对正预埋灯头盒，贴紧墙面，用机螺丝将底座直接固定在墙体上，最后配好灯泡，装好灯罩。3.2.6.12航空障碍灯安装：安装时一方面依照产品有关技术资料制作支架并固定好，将障碍灯安装在支架上，并安装好控制箱及光敏元件，最后将金属支架与防雷接发系统作可靠焊接。航空障碍照明灯安装应符合下列规定：(1)障碍照明灯属于一级负荷，应接入应急电源回路。一旦正常电源停电或发生故障，应急电源切换应在障碍灯控制盘内自动进行。(2)障碍灯启闭可采用照明光电自动控制器或时间程序控制器，光电元件应露天安装，且应安顿在有挡雨和避免日光直射地方，且不能受照明灯光等影响；光电自动控制器应安顿在室内。3.2.7通电试运营：灯具、配电箱所有安装完毕，线路绝缘电阻摇测合格后，方容许通电试运营。通电后应仔细检查开关与灯具控制顺序与否相相应，灯具控制与否灵活、精确；电器元件与否正常，如果发现问题必要先断电，然后查找因素进行修复。修复后，重新进行通电试运营。试运营时间不少于24h，每小时记录电压电流。她们继续往前走。走到了沃野，她们决定停下。被打巴掌那位差点淹死，幸好被朋友救过来了。被救起后，她拿了一把小剑在石头上刻了：“今天我好朋友救了我一命。”一旁好奇朋友问到：“为什么我打了你后来你要写在沙子上，而当前要刻在石头上呢？”另一种笑笑回答说：“当被一种朋友伤害时，要写在易忘地方，风会负责抹去它；相反如果被协助，咱们要把它刻在心灵深处，任何风都抹不去。”朋友之间相处，伤害往往是无心，协助却是真心。在寻常生活中，就算最要好朋友也会有摩擦，也会由于这些摩擦产生误会，以至于成为陌路。情谊深浅，不但在于朋友对你才干钦佩到什么限度，更在于她对你弱点容忍到什么限度。学会将伤害丢在风里，将感动铭记心底，才可以让咱们情谊历久弥新！情谊是咱们哀伤时缓和剂，激情时舒解剂；是咱们压力时流泻口，是咱们劫难时庇护所；是咱们踌躇时商量者，是咱们脑子清新剂。但最重要一点是，咱们人们都要紧记：“切不可苛求朋友给你同样回报，宽容一点，对自己也是对朋友。”爱因斯坦说：“世间最美好东西，莫过于有几种头脑和心地都很正直朋友。”她们继续往前走。走到了沃野，她们决定停下。被打巴掌那位差点淹死，幸好被朋友救过来了。被救起后，她拿了一把小剑在石头上刻了：“今天我好朋友救了我一命。”一旁好奇朋友问到：“为什么我打了你后来你要写在沙子上，而当前要刻在石头上呢？”另一种笑笑回答说：“当被一种朋友伤害时，要写在易忘地方，风会负责抹去它；相反如果被协助，咱们要把它刻在心灵深处，任何风都抹不去。”朋友之间相处，伤害往往是无心，协助却是真心。在寻常生活中，就算最要好朋友也会有摩擦，也会由于这些摩擦产生误会，以至于成为陌路。情谊深浅，不但在于朋友对你才干钦佩到什么限度，更在于她对你弱点容忍到什么限度。学会将伤害丢在风里，将感动铭记心底，才可以让咱们情谊历久弥新！情谊是咱们哀伤时缓和剂，激情时舒解剂；是咱们压力时流泻口，是咱们劫难时庇护所；是咱们踌躇时商量者，是咱们脑子清新剂。但最重要一点是，咱们人们都要紧记：“切不可苛求朋友给你同样回报，宽容一点，对自己也是对朋友。”爱因斯坦说：“世间最美好东西，莫过于有几种头脑和心地都很正直朋友。”
