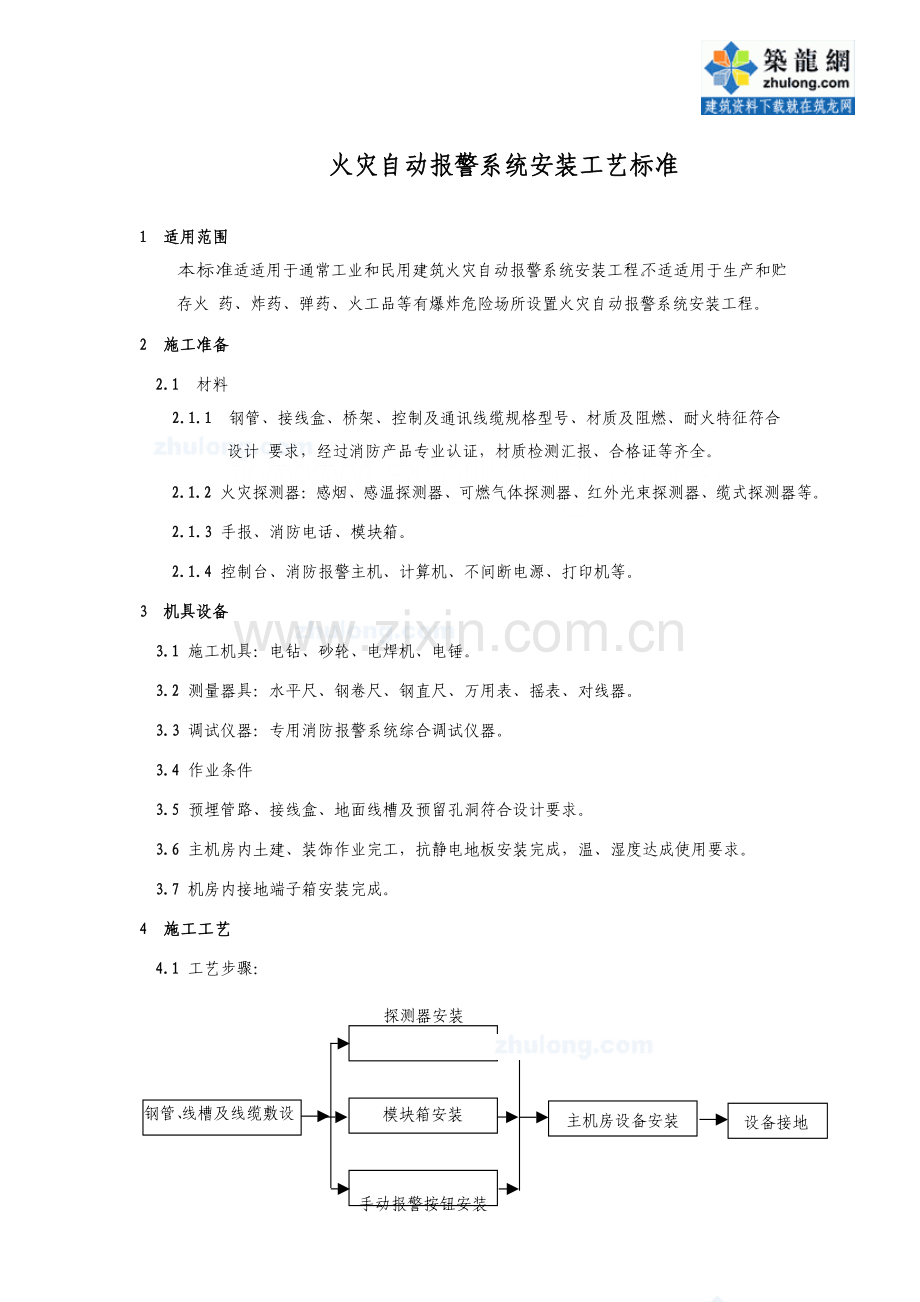

火灾自动报警系统安装工艺标准

1 适用范围
本标准适适用于通常工业和民用建筑火灾自动报警系统安装工程。不适适用于生产和贮存火 药、炸药、弹药、火工品等有爆炸危险场所设置火灾自动报警系统安装工程。

2 施工准备
2.1 材料
2.1.1 钢管、接线盒、桥架、控制及通讯线缆规格型号、材质及阻燃、耐火特征符合设计 要求，经过消防产品专业认证，材质检测汇报、合格证等齐全。

2.1.2 火灾探测器：感烟、感温探测器、可燃气体探测器、红外光束探测器、缆式探测器等。
2.1.3 手报、消防电话、模块箱。
2.1.4 控制台、消防报警主机、计算机、不间断电源、打印机等。
3 机具设备
3.1 施工机具：电钻、砂轮、电焊机、电锤。
3.2 测量器具：水平尺、钢卷尺、钢直尺、万用表、摇表、对线器。
3.3 调试仪器：专用消防报警系统综合调试仪器。
3.4 作业条件
3.5 预埋管路、接线盒、地面线槽及预留孔洞符合设计要求。
3.6 主机房内土建、装饰作业完工，抗静电地板安装完成，温、湿度达成使用要求。
3.7 机房内接地端子箱安装完成。
4 施工工艺
4.1 工艺步骤：

探测器安装

钢管、线槽及线缆敷设


模块箱安装



主机房设备安装 设备接地

手动报警按钮安装

单体设备调试 系统联调 完工验收

4.2 操作方法
4.2.1 钢管、金属线槽及线缆敷设
钢管、金属线槽及线缆敷设请参考 进行，火灾自动报警系统中钢管和金属线槽敷设 及穿线还应满足下列要求：
4.2.1.1 火灾自动报警系统线缆敷设等应依据《火灾自动报警系统设计规范》（GB50166-92） 要求，对线缆种类、电压等级进行检验。

4.2.1.2 对每回路导线用 250V 兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于 20MΩ。
4.2.1.3 不一样类型、不一样系统、不一样电压等级消防报警线路不应穿入同一根管内或线槽同 一槽孔内。

4.2.1.4 埋入非燃烧体建筑物、构筑物内电线保护管和建筑物、构筑物墙面距离不应
小于 30mm。
4.2.1.5 如因条件限制，强电和弱电线路同用一竖井时，应分别部署在竖井两侧。
4.2.1.6 在建筑物吊顶内必需采取金属管、金属线槽。金属线槽和钢管明配时，应按设计要 求采取防火保护方法。

4.2.1.8 暗装消火栓配管时应从侧面进线，接线盒不应放在消火栓箱后侧。
4.2.1.9 管线和线槽接地应符合设计要求和相关规范要求。
4.2.1.10 火灾自动报警系统传输线路应采取铜芯绝缘线或铜芯电缆，阻燃耐火性能符合设 计要求，其电压等级不应低于交流 250V。
4.2.1.11 火灾报警器传输线路应选择不一样颜色绝缘导线，探测器“＋”线为红色，“－” 线应为蓝色，其它线应依据不一样用途采取其它颜色区分。但同一工程中相同用途导线颜色 应一致，接线端子应有标号。

4.2.2 火灾探测器安装要求
4.2.2.1 火灾探测器安装应符合图纸设计要求。
4.2.2.2 探测器宜水平安装，当必需倾斜安装时，倾斜角不应大于 45°。
4.2.2.3 探测器底座应固定可靠，在吊顶上安装方法图 3.2.2-1、3.2.2-2 所表示。

接线盒



钢管 接线盒

钢管 金属软管

吊顶 接线盒

吊顶
探测器


探测器

图 3.2.2-1 探测器在吊顶上安装方法(1) 图 3.2.2-2 探测器在吊顶上安装方法(2)
4.2.2.4 探测器连接导线必需可靠压接或焊接，当采取焊接时不得使用带腐蚀性助焊剂， 外接导线应有 0.15m 余量，入端处应有显著标志。
4.2.2.5 探测器确定灯应面向便于人员观察关键入口方向。
4.2.2.6 探测器底座穿线孔宜封堵，安装时应采取保护方法（如装上防护罩）。
4.2.2.7 在电梯井、升降机井设置探测器时其位置宜在井道上方机房顶棚上。
4.2.2.8 探测器至墙壁、梁边水平距离，不应小于 0.5m（图 3.2.2-3）。

距梁>0.5m
梁
墙 顶棚距墙>0.5m 探测器 探测器

图 3.2.2-3 探测器距墙、距梁安装位置图

4.2.2.9 探测器周围 0.5m 内，不应有遮挡物。
4.2.2.11 探测器至空调送风口边水平距离不应小于 1.5m；至多孔送风顶棚孔口水平距离不应小于 0.5m。
4.2.2.12 在宽度小于 3m 内走道顶棚上设置探测器时，宜居中部署。感温探测器安装间 距不应超出 10m；感烟探测器安装间距不应超出 15m。探测器距端墙距离不应大于探

测器安装间距二分之一(图 3.2.2-4 所表示)。

≤7.5(5)m ≤15(10)m ≤15(10)m

≤3m

图 3.2.2-4 探测器在宽度小于 3m 走道部署图

4.2.2.13 可燃气体探测器安装位置和安装高度应依据所探测气体性质而定：
(1)当探测可燃气体比空气重时，探测器安装在下部。可燃气体探测器应安装在距煤气灶4m 以内，距离地面应为 0.3m。
(2)当探测可燃气体比空气轻时，探测器安装在上部。当梁高大于 0.6m 时，探测器应安装 在有煤气灶梁一侧。

(3)在室内梁上设置可燃气体探测器时，探测器和顶棚距离应在 0.3m 以内。
4.2.2.14 红外光束探测器安装应符合以下要求：
(1)发射器和接收器应安装在一条直线上。
(2)光线通路上应避免出现运动物体，不应有遮挡物。
(3)相邻两组红外光束感烟探测器水平距离应小于 14m，探测器距侧墙水平距离不应大 于 7m，且不应小于 0.5m。
(4)探测器光束距顶棚通常为 0.3～0.8m，且不得大于 1m。
(5)探测器发出光束应和顶棚水平，远离强磁场，避免阳光直射，底座应牢靠地安装在墙 上。

4.2.2.15 缆式探测器安装应符合以下要求：
(1)缆式探测器用于监测室内火灾时，可敷设在室内顶棚上，其线路距顶棚垂直距离应 小于 0.5m(图 3.2.2-5 所表示)。

热敏电缆


固定卡具

20m

图 3.2.2-5 热敏电缆在顶棚下安装
(2)热敏电缆安装在电缆托架或支架上时，要紧贴电力电缆或控制电缆外护套，呈正弦波方法敷设。

(3)热敏电缆敷设在传送带上时，可借助 M 形吊线直接敷设于被保护传送带上方及侧面。
(4)热敏电缆安装于动力配电装置上时，应和被保护物有良好接触。
(5)热敏电缆敷设时应用固定卡具固定牢靠，严禁硬性折弯、扭曲，预防护套破损。必需弯 曲时，弯曲半径应大于 20cm。
4.2.3 手动火灾报警按钮安装

4.2.3.1 手动火灾报警按钮应安装位置和高度应符合设计要求，安装牢靠且不应倾斜。

钢管

接线盒


报警按钮

图 3.2.2-6 手动报警按钮安装方法
4.2.3.3 手动火灾报警按钮外接导线应留有 0.10m 余量，且在端部应有显著标志。
4.2.4 区域报警控制器安装
4.2.4.1 区域报警控制器应依据设计要求位置用金属膨胀螺栓明装，且安装时应端正牢靠 不得倾斜。

4.2.4.2 用对线器进行对线缆进行编号，将导线留有一定余量，分束帮扎。
4.2.4.3 压线前应对导线绝缘进行摇测，合格后方可压线。
4.2.4.4 控制箱内模块应按设备制造商和设计要求安装配线，要求合理部署，且安装应牢靠端正，并有标识。

4.2.5 消防控制主机安装
4.2.5.1 消防控制主机安装应符合下列要求：
(1)消防控制机柜槽钢基础应在水泥地面生根固定牢靠。
(2)机柜按设计要求进行排列，依据柜固定孔距在基础槽钢上钻孔，安装时从一端开始逐 台就位，用螺丝固定，用小线找平找直后再将各螺栓紧固。
(3)控制设备前操作距离，单列部署时不应小于 1.5m，双列部署时不应小于 2m，在有些人值班 常常工作一面，控制盘到墙距离不应小于 3m，盘后维修距离不应小于 1m，控制盘排 列长度大于 4m 时，控制盘两端应设置宽度大于 lm 通道。
4.2.5.2 引入火灾报警控制主机线缆应符合下列要求：
(1)对引入电缆或导线，首先应用对线器进行校线，按图纸要求编号。
(2)线间、线对地等绝缘电阻不应小于 20MΩ。
(3)摇测全部合格后按不一样电压等级、用途、电流类别分别绑扎成束引到端子板，按接线图 进行压线，每个接线端子接线不应超出二根。

(4)线缆标识应清楚正确，不易褪色；配线应整齐，避免交叉，固定牢靠。
(5)导线引入线完成后，在进线管处应封堵，控制器主电源引入线应直接和消防电源连接，严禁使用接头连接，主电源应有显著标志。

4.2.6 系统接地安装应符合以下要求：
4.2.6.1 工作接地线应采取铜芯绝缘导线或电缆,不得利用镀锌扁铁或金属软管。
4.2.6.2 由消防控制室引至接地体工作接地线，在经过墙壁时，应穿入钢管或其它坚固保护管。

4.2.6.3 消防控制设备外壳及基础应可靠接地，接入接地端子箱。
4.2.6.4 消防控制室通常应依据设计要求设置专用接地装置作为工作接地。当采取独立工作接地时电阻应小于 4Ω；当采取联合接地时，接地电阻应小于 1Ω。
4.2.6.5 控制室引至接地体接地干线应采取一根大于 16mm2 绝缘铜线或独芯电缆，穿入保护管后，两端分别压接在控制设备工作接地板和室外接地体上。

4.2.6.6 消防控制室工作接地板引至各消防控制设备和火灾报警控制器工作接地
线应采取大于 4mm2 铜芯绝缘线穿入保护管组成一个零电位接地网络，以确保火灾报警设备 工作稳定可靠。
4.2.6.7 接地装置施工过程中应分不一样阶段作电气接地装置隐检、接地电阻摇测、平面示意图 等质量检验统计。

4.2.6.8 工作接地线和保护接地线必需分开，保护接地导体不得利用金属软管。
4.2.6.9 接地装置施工完成后，应立即作隐蔽工程验收。
4.2.7 系统调试
4.2.7.1 调试前施工人员应向调试人员提交完工图、设计变更统计、施工统计（包含隐蔽工 程验收统计），检验统计（包含绝缘电阻、接地电阻测试统计）、完工汇报等相关资料。
4.2.7.2 调试责任人必需由有资格专业技术人员担任。其资格审查由公安消防监督机构负责。
4.2.7.3 火灾自动报警系统调试，应先分别对探测器、区域报警控制器、集中报警控制器、 火灾报警装置和消防控制设备等逐一进行单机通电检验，正常后方可进行系统调试。
4.2.7.4 火灾自动报警系统通电后， 应按现行国家标准《火灾报警控制器通用技术条件》 相关要求对报警控制器进行下列功效检验：

(1)火灾报警自检功效。
(2)消音、复位功效。
(3)故障报警功效。
(4)火灾优先功效。
(5)报警记忆功效。
(6)电源自动转换和备用电源自动充电功效。
(7)备用电源欠压和过压报警功效。
4.2.7.6 检验火灾自动报警系统主电源和备用电源，其容量应分别符合现行相关国家标准要求，在备用电源连续充放电 3 次后，主电源和备用电源应能自动转换。
4.2.7.7 应采取专用检验仪器对探测器逐一进行试验，其动作应正确无误。
4.2.7.8 应分别用主电源和备用电源供电，检验火灾自动报警系统各项控制功效和联动功 能。

4.2.7.9 火灾自动报警系统应在连续运行 120 小时无故障后，填写调试汇报（见表 3.2.7-1）。
表 3.2.7-1 调试汇报 工程名称 工程地址

使用单位 联络人 电话

调试单位 联络人 电话

设计单位 施工单位

设备名称 数量 编号 出厂年月 生产厂 备注
工程 关键 设备

施工有没有 遗留问题

调试情况


施工单位
电话
联络人

调试人员（签字） 使用单位人员（签字）

施工单位负责任（签字） 设计单位责任人（签字）

4.2.8 系统验收 火灾报警系统安装调试完成后，由施工单位、建设单位对工程质量、调试质量、施工资料进行检验，发觉质量问题应立即处理处理，直至达成符合设计和规范要求为止。
5 成品保护
5.1 消防自动报警系统设备存放时，要作防尘、防潮、防碰、防砸、防压等方法，妥善保管，同时办理进厂检验和领用手续。
5.2 自动报警设备安装时，土建工程应达成地面、墙面、门窗、喷浆完成，在有专员看管条件下进行安装。
5.3 消防控制室和装有控制器房间工作完成后应立即上锁，关好门窗，设备应罩上防尘防潮罩。
5.4 报警探测器应先装上底座，并戴上防尘罩调试时再装探头。
5.5 端子箱和模块箱在工作完成后要箱门上锁。把箱体罩上以保护箱体不被污染。
5.6 易丢失损坏设备如手动报警按钮、喇叭、电话及电话插孔等应最终安装，要有保护方法。
6 应注意质量问题
6.1 导线相间、相对地绝缘电阻不应小于 20MΩ。摇测导线绝缘电阻时应将火灾自动报警系统设备从导线上断开。
6.2 探测器安装位置和型号应符合设计和工艺规范要求，安装位置确定标准首先要确保功效，其次是美观，如和其它工种设备安装相干扰时，应通知设计及相关单位协商处理。
6.3 设备上压接导线，要按设计和厂家要求编号，压接要牢结，不许可出现反圈现象，同一端子不能压接二根以上导线。
6.4 调试时要先单机后联调，对于探测器等设备要求百分之百地进行功效调试，不能有遗漏， 以确保整个火灾自动报警系统有效运行。
