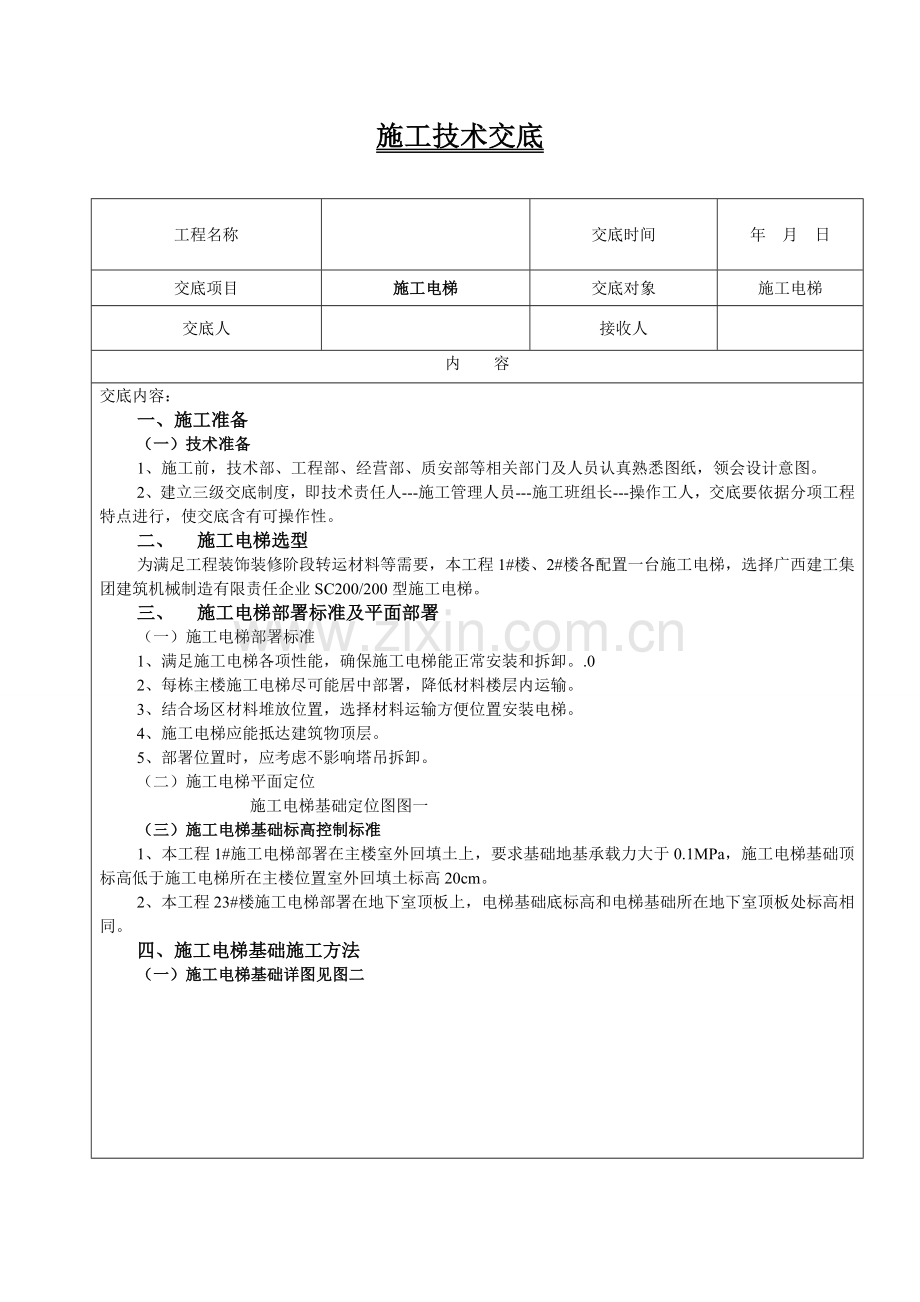

1、施工技术交底工程名称交底时间年 月 日交底项目施工电梯交底对象施工电梯交底人接收人内 容交底内容:一、施工准备(一)技术准备1、施工前,技术部、工程部、经营部、质安部等相关部门及人员认真熟悉图纸,领会设计意图。2、建立三级交底制度,即技术责任人-施工管理人员-施工班组长-操作工人,交底要依据分项工程特点进行,使交底含有可操作性。二、施工电梯选型为满足工程装饰装修阶段转运材料等需要,本工程1#楼、2#楼各配置一台施工电梯,选择广西建工集团建筑机械制造有限责任企业SC200/200型施工电梯。三、施工电梯部署标准及平面部署(一)施工电梯部署标准1、满足施工电梯各项性能,确保施工电梯能正常安装和拆卸

2、。.02、每栋主楼施工电梯尽可能居中部署,降低材料楼层内运输。3、结合场区材料堆放位置,选择材料运输方便位置安装电梯。4、施工电梯应能抵达建筑物顶层。5、部署位置时,应考虑不影响塔吊拆卸。(二)施工电梯平面定位施工电梯基础定位图图一(三)施工电梯基础标高控制标准1、本工程1#施工电梯部署在主楼室外回填土上,要求基础地基承载力大于0.1MPa,施工电梯基础顶标高低于施工电梯所在主楼位置室外回填土标高20cm。2、本工程23#楼施工电梯部署在地下室顶板上,电梯基础底标高和电梯基础所在地下室顶板处标高相同。四、施工电梯基础施工方法(一)施工电梯基础详图见图二施工技术交底工程名称交底时间年 月 日交底

3、项目施工电梯交底对象施工电梯交底人接收人内 容交底内容: 图一施工技术交底工程名称陆川县聚龙苑(陆川县城区汇丰片区危旧房改造项目供销社旧住宅区)交底时间年 月 日交底项目施工电梯交底对象施工电梯交底人接收人内 容交底内容:2#楼图二说明:1、混凝土标号为C30。2、地脚螺栓应用铁丝绑扎,严禁焊接。3、混凝土厚度为350mm。4、图中圆圈为螺栓预留口。5、地耐力大于0.15MPa。6、地脚螺栓M27-450mm,材质Q235B。(二)施工电梯基础详图见图三施工技术交底工程名称陆川县聚龙苑(陆川县城区汇丰片区危旧房改造项目供销社旧住宅区)交底时间年 月 日交底项目施工电梯交底对象施工电梯交底人接收

4、人内 容交底内容:1#楼图二施工技术交底工程名称陆川县聚龙苑(陆川县城区汇丰片区危旧房改造项目供销社旧住宅区)交底时间年 月 日交底项目施工电梯交底对象施工电梯交底人接收人内 容交底内容:说明:1、混凝土标号为C30,基础地基要求承受0.1 MPa压力,混凝土基础要求承受静压力为50吨。2、地脚螺栓在SC200/200A底架定位后,以速凝固定并紧固。3、地基应扎实,其扎实深度大于150毫米。4、混凝土基础表面凸凹小于5毫米。5、浇注混凝土基础时,应考虑排水设施,并按施工现场电气技术要求设置漏电保护和避雷接地设施。6、地脚螺栓二次预埋时要求和基础钢筋可靠焊接牢靠。五、施工电梯附墙选型本工程施工电

5、梯附墙间隔距离为6m(两个标准层一道附墙),附墙预埋件预埋在楼层边梁中,施工过程中符合平面定位尺寸无误后,方可进行预埋。附墙大样详见施工厂家提供说明书。施工电梯附着示意图六、施工电梯平台脚手架施工本工程施工电梯平台脚手架依据中建总企业安全防护标准进行搭设,搭设方法及注意事项以下:1、平台采取竖向立杆和水平钢管组成外立面脚手架,并和楼板预埋钢管连接固定,立杆横距为1000mm,立杆纵距详见施工电梯平台脚手架平面部署图,步距1500mm,内侧立杆距离建筑物结构距离为350mm,若竖向立杆需穿过楼层凸板时,应提前在凸板内预埋内径80mmPVC管。2、施工电梯平台脚手架卸载方法为:用14号钢丝绳将平台

6、脚手架和平台上层预埋钢管连接,一道平台脚手架设置四道钢丝绳,每8层卸载一次,确保施工安全。施工技术交底工程名称陆川县聚龙苑(陆川县城区汇丰片区危旧房改造项目供销社旧住宅区)交底时间年 月 日交底项目施工电梯交底对象施工电梯交底人接收人内 容交底内容:3、施工电梯平台出口处安装1850mm高立开式金属防护门,采取工具式防护门,安装在电梯平台出口处。4、平台两侧根据离平台面500mm和1100mm高度要求设置两道防护栏杆,并在平台外侧设置踢角板,架体内侧满挂密目安全网封闭。5、施工电梯平台脚手架必需严格根据施工方案要求搭设。6、施工电梯平台脚手架两侧设置斜撑及临边防护栏杆,每层楼应设置连墙杆和八字

7、撑,并严格根据交底要求采取卸荷方法。7、图示尺寸以施工电梯安装后及现场搭设悬挑架具体尺寸而定。施工技术交底工程名称交底时间年 月 日交底项目施工电梯交底对象施工电梯交底人接收人内 容交底内容:七、安全方法1、电梯应按要求单独装接地保护和避雷装置。2、电梯各停靠层过桥和通道应平整牢靠,出入口栏杆应安全可靠。3、限速器、制动器等安全装置须由专员管理,并按要求进行调试、检验,保持灵敏可靠。4、电梯每班运行时,应空载及满载试运行,将梯笼升离地面1米左右停车,检验制动器灵敏性,确定后可设入运行。5、梯笼乘人、载物时,应使荷载均匀分布,严禁超载使用。6、电梯运行至最上层和最下层时,仍要操纵按钮,严禁以行程

8、限位开关自动碰撞方法停车。7、当电梯未切断总电源开关前,司机不能离开操作岗位,完成作业后,将电梯降到底层并将各控制开关板至零位,后切断总电源,锁好闸箱和梯门。8、风力达六级以上,应停止使用,并将梯笼降到底层。9、各停靠层经过入口处,在安装防护栏杆和安全门,同时停靠层作醒目标志,并用低压灯泡作夜间照明。10、电梯司机严禁酒后开机,非电梯司机严禁开启电梯。11、平台安全门要随开随关,严禁常开。而且保持平台清洁,多种杂物立即清理,预防杂物坠落伤人。12、电梯在运行过程中,严禁打开防护门,在未停稳之前严禁上、下。13、安装区域内要设置标志安全绳、标志牌,并由专员看管。严格非施工人员进入安装区域内。施工技术交底工程名称交底时间年 月 日交底项目施工电梯交底对象施工电梯交底人接收人内 容交底内容:
