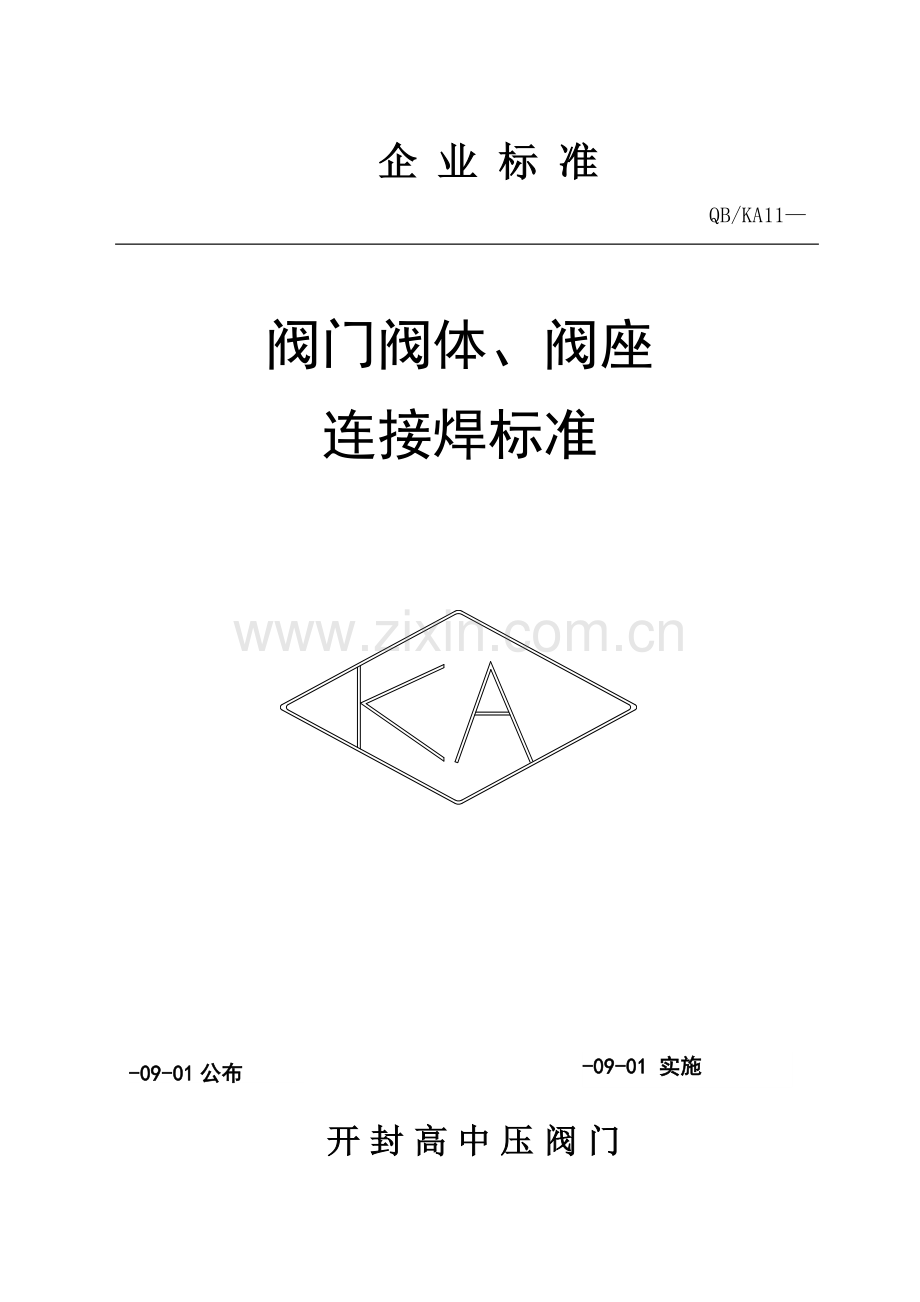

1、企 业 标 准QB/KA11阀门阀体、阀座连接焊标准-09-01公布-09-01 实施开封高中压阀门编制: 校对: 审核: 会签: 同意: 时间: 目 次第一部分:阀门阀体、阀座焊接过程控制要求1 阀门阀体、阀座连接焊通常要求2 焊接及补焊前准备3 焊接4 焊前预热及和焊后热处理第二部分:阀门阀体-阀座连接焊作业标准1 手工电弧焊阀门阀体-阀座连接焊作业标准目录阀门阀体、阀座连接焊作业标准本标准包含两个部分:第一部分,阀门阀体-阀座连接焊,焊接过程控制质量要求;第二部分,阀门阀体-阀座连接焊作业标准。第一部分:阀门阀体-阀座连接焊过程控制质量要求本部分要求了手工电弧焊,埋弧自动焊焊接方法进行阀

2、门阀体-阀座连接焊作业过程要求。1 阀门阀体-阀座连接焊通常要求1.1 焊接坡口形式和尺寸应符合设计图纸和焊接作业标准要求,1.2 焊接环境温度应确保焊接所需要足够温度。1.3焊接时风速不应超出下列要求,当超出要求时,应有防风方法。1.3.1 手工电弧焊、埋弧焊:8m/S。1.3.2 氩弧焊:2m/S。1.4 焊接电弧1米范围内相对湿度不能大于90%。1.5 使用焊接材料应符合设计文件要求,且含有焊接材料制造厂质量证实书,不得低于国家现行标准要求。1.6 焊接前应对焊接材料(焊条、焊剂、焊接粉末)进行烘干。1.7 氩弧焊应采取铈钨极,氩气应符合国家标准氩气GB4942要求,且纯度不低于99.9

3、6%。1.8 氧乙炔焊所使用氧气纯度不低于98.5%,乙炔气纯度和气瓶中剩下压力应符合国家标准溶解乙炔GB6819要求。1.9 埋弧焊所用焊剂应符合现行国家标准碳素钢埋弧焊剂GB5293和低合金钢埋弧焊用焊剂GB1270要求。2 焊接及补焊前准备2.1 焊接坡口加工宜采取机械加工方法。2.2 焊接组对前应将坡口和其内外侧表面大于10mm范围内油、漆、垢、毛刺等清理洁净,且不得有裂纹、夹层等缺点。2.3 焊条、焊剂在使用前应按QB/KFL403阀门焊接材料选择标准要求进行烘干,并在使用过程中保持干燥。2.4 定位焊缝应符合下列要求:2.4.1 焊接定位焊缝时,应采取和根部焊道相同焊接材料和焊接工

4、艺,并由合格焊工施焊。2.4.2 定位焊缝长度、厚度和间距,应能确保焊缝在正式焊接过程中不致开裂。2.5 严禁在坡口之外母材表面引弧和试验电流,并应预防电弧擦伤。3 焊接3.1 焊接时应采取合理焊接方法和焊接次序。3.2 焊接过程中应确保起弧和收弧处质量,收弧时应将弧坑添满。多层焊层间接头应错开。3.3 工艺或检验要求需分次焊接外,每条焊缝宜一次连续焊完,当因故中止焊接时,再次焊接前应检验焊层表面,确定无裂纹后,方可按原工艺要求继续焊接。3.4 低温钢、奥氏体不锈钢、耐热耐腐蚀高合金钢和奥氏体和非奥氏体异种钢接头焊接时应符合以下要求:3.4.1 在焊接作业标准要求范围内,在确保焊透和熔合良好条

5、件下,采取小电流、短弧焊、快速焊和多层多道焊,并控制层间温度。3.4.2 低温钢焊接完成,宜对焊缝进行表面焊道退火处理。4 焊前预热和焊后热处理4.1 焊前预热和焊后热处理应按焊接预热和热处理工艺守则要求实施。第二部分:阀门阀体-阀座连接焊作业标准。1 手工电弧焊阀门阀体-阀座连接焊作业标准目录开封高中压阀门阀门阀体-阀座连接焊焊接作业标准目录共1页第1 页序号焊接材料母材焊接方法阀门体座连接焊作业标准编号1J506ZG25(WCB)+25(体座)SMAWHGTZHSMAW-25#/ZG25-012J506ZG25(WCB)+35#SMAWHGTZHSMAW-35#/ZG25-023A307W

6、C6+12Cr1MoVA SMAWHGTZHSMAW-12Cr1MoVA /WC6- 034R317WC9+12Cr1MoVA SMAWHGTZHSMAW-12Cr1MoVA/ WC9-045R107WC1+15CrMoASMAWHGTZHSMAW-15CrMoA/ WC1-056R31712Cr1MoVA+12Cr1MoASMAWHGTZHSMAW-12Cr1MoVA/12Cr1MoA 067A30715CrMoA+15CrMoASMAWHGTZHSMAW-15CrMoA/15CrMoA- 078A022Cr18Ni12Mo2Ti+Cr18Ni12Mo2TiSMAWHGTZHSMAW-Cr1

7、8Ni12Mo2Ti/Cr18Ni12Mo2Ti -089A307LC3+LC3SMAWHGTZHSMAW- LC3/LC3-0910A102LCB+1Cr18Ni9TiSMAWHGTZHSMAW- LCB/1Cr18Ni9Ti 1011A307ZG15Cr1Mo1V+1Cr18Ni9TiSMAWHGTZHSMAW-1Cr18Ni9Ti/ ZG15Cr1Mo1V -1112R30715CrMoA+12CrMoVASMAWHGTZHSMAW-15CrMoA/12CrMoVA 1213A132ZG1Cr18Ni9Ti+1Cr18Ni9TiSMAWHGTZHSMAW-1Cr18Ni9Ti-/ZG1C

8、r18Ni9Ti-1314A307LC3+1Cr18Ni9TiSMAWHG-TZH-SMAW- 1Cr18Ni9Ti / LC3 1415A3071Cr13+WCBSMAWHG-TZH-SMAW-1Cr13/WCB 15开封高中压阀门焊接作业标准编号HGTZHSMAW-25#/ZG25-01阀门阀体-阀座连接焊共 1 页第 1 页焊接方法手工电弧焊焊接工装焊接设备直流焊机ZXG-400焊接坡口:母材ZG25(WCB)+25(体座)焊料牌号J506焊层厚度4.8-60mm焊接热处理工艺曲线焊接工艺参数电源类型: 交流 极性: 正接 极数: 复数 直流 反 单数保护气体: Ar99.8% O2 百

9、分比: 非弧电流CO299% 总流量: 衰减时间反馈系数: 强引弧 弱引弧 反抽时间电极直径电流(A)电压(V)焊速(m/分)摆动(v)送粉(v)备注3.290140222841201802228 备注:完成方法直线运条摆动运条单层多层检验方法坡口:目视焊后:目视开封高中压阀门焊接作业标准编号HGTZHSMAW-35#/ZG25-02阀门阀体-阀座连接焊共 1 页第 1 页焊接方法手工电弧焊焊接工装焊接设备直流焊机焊接坡口:母材ZG25(WCB)+35#焊料牌号J506(J507)焊接热处理工艺曲线焊接工艺参数电源类型: 交流 极性: 正接 极数: 复数 直流 反 单数保护气体: Ar99.8

10、% O2 百分比: 非弧电流CO299% 总流量: 衰减时间反馈系数: 强引弧 弱引弧 反抽时间电极直径电流(A)电压(V)焊速(m/分)摆动(v)送粉(v)备注3.29014022284120180222851502002228备注:完成方法直线运条摆动运条单层多层检验方法坡口:目视焊后:目视开封高中压阀门焊接作业标准编号HGTZHSMAW-12Cr1MoVA /WC6- 03 阀门阀体-阀座连接焊共 1 页第 1 页焊接方法手工电弧焊焊接工装焊接设备直流焊机焊接坡口:母材WC6+12Cr1MoV(1Cr13)焊材牌号A307焊接热处理工艺曲线焊接工艺参数电源类型: 交流 极性: 正接 极数

11、: 复数 直流 反 单数保护气体: Ar99.8% O2 百分比: 非弧电流CO299% 总流量: 衰减时间反馈系数: 强引弧 弱引弧 反抽时间电极直径电流(A)电压(V)焊速(m/分)摆动(v)送粉(v)备注3.280110222841001402228备注:完成方法直线运条摆动运条单层多层检验方法坡口:目视焊后:目视开封高中压阀门焊接作业标准编号HGTZHSMAW-12Cr1MoVA/ WC9-04 阀门阀体-阀座连接焊共 1 页第 1 页焊接方法手工电弧焊焊接工装焊接设备直流焊机焊接坡口:母材WC9+12Cr1MoVA焊材牌号R317焊接热处理工艺曲线焊接工艺参数电源类型: 交流 极性:

12、 正接 极数: 复数 直流 反 单数保护气体: Ar99.8% O2 百分比: 非弧电流CO299% 总流量: 衰减时间反馈系数: 强引弧 弱引弧 反抽时间电极直径电流(A)电压(V)焊速(m/分)摆动(v)送粉(v)备注3.210014022284120180222851502202228备注:完成方法直线运条摆动运条单层多层检验方法坡口:目视焊后:目视开封高中压阀门焊接作业标准编号HGTZHSMAW-15CrMoA/ WC1-05 阀门阀体-阀座连接焊共 1 页第 1 页焊接方法手工电弧焊焊接工装焊接设备直流焊机焊接坡口:母材WC1+15CrMoA焊材牌号R107焊接热处理工艺曲线焊接工艺

13、参数电源类型: 交流 极性: 正接 极数: 复数 直流 反 单数保护气体: Ar99.8% O2 百分比: 非弧电流CO299% 总流量: 衰减时间反馈系数: 强引弧 弱引弧 反抽时间电极直径电流(A)电压(V)焊速(m/分)摆动(v)送粉(v)备注3.29012022284140180222851702102228备注:完成方法直线运条摆动运条单层多层检验方法坡口:目视焊后:目视开封高中压阀门焊接作业标准编号HGTZHSMAW-12Cr1MoVA/12Cr1MoA -06阀门阀体-阀座连接焊共 1 页第 1 页焊接方法手工电弧焊焊接工装焊接设备直流焊机焊接坡口:母材12Cr1MoV+12Cr

14、1MoV焊材牌号R317焊接热处理工艺曲线焊接工艺参数电源类型: 交流 极性: 正接 极数: 复数 直流 反 单数保护气体: Ar99.8% O2 百分比: 非弧电流CO299% 总流量: 衰减时间反馈系数: 强引弧 弱引弧 反抽时间电极直径电流(A)电压(V)焊速(m/分)摆动(v)送粉(v)备注3.21001402228上下阀体螺纹上紧,沿坡口周围点焊三点定位,位置均布,然后预热。4120180222851502202228备注:完成方法直线运条摆动运条单层多层检验方法坡口:目视焊后:目视开封高中压阀门焊接作业标准编号HGTZHSMAW-15CrMoA/15CrMoA- 07阀门阀体-阀座

15、连接焊共 1 页第 1 页焊接方法手工电弧焊焊接工装焊接设备直流焊机焊接坡口:母材15CrMoA+15CrMoA焊材牌号A307焊接热处理工艺曲线焊接工艺参数电源类型: 交流 极性: 正接 极数: 复数 直流 反 单数保护气体: Ar99.8% O2 百分比: 非弧电流CO299% 总流量: 衰减时间反馈系数: 强引弧 弱引弧 反抽时间电极直径电流(A)电压(V)焊速(m/分)摆动(v)送粉(v)备注3.210014022281.用芯轴将阀座和阀体固定好2.点焊三点定位,间距均步3.从第二焊点开始向第三焊点方向焊一周41201802228备注:完成方法直线运条摆动运条单层多层检验方法坡口:目视

16、焊后:目视开封高中压阀门焊接作业标准编号HG-TZH-SMAW 1Cr13/ WCB -15阀门阀体-阀座连接焊共 1 页第 1 页焊接方法手工电弧焊焊接工装焊接设备直流焊机焊接坡口:母材WCB 、1Cr13焊材牌号(A307)焊件厚度4.8-40mm焊接热处理工艺曲线焊接工艺参数电源类型: 交流 极性: 正接 极数: 复数 直流 反 单数保护气体: Ar99.8% O2 百分比: 非弧电流CO299% 总流量: 衰减时间反馈系数: 强引弧 弱引弧 反抽时间电极直径电流(A)电压(V)焊速(m/分)摆动(v)送粉(v)备注3.280110222841001402228备注:适适用于相同材质上密封座和阀体焊接。完成方法直线运条摆动运条单层多层检验方法坡口:目视焊后:目视
