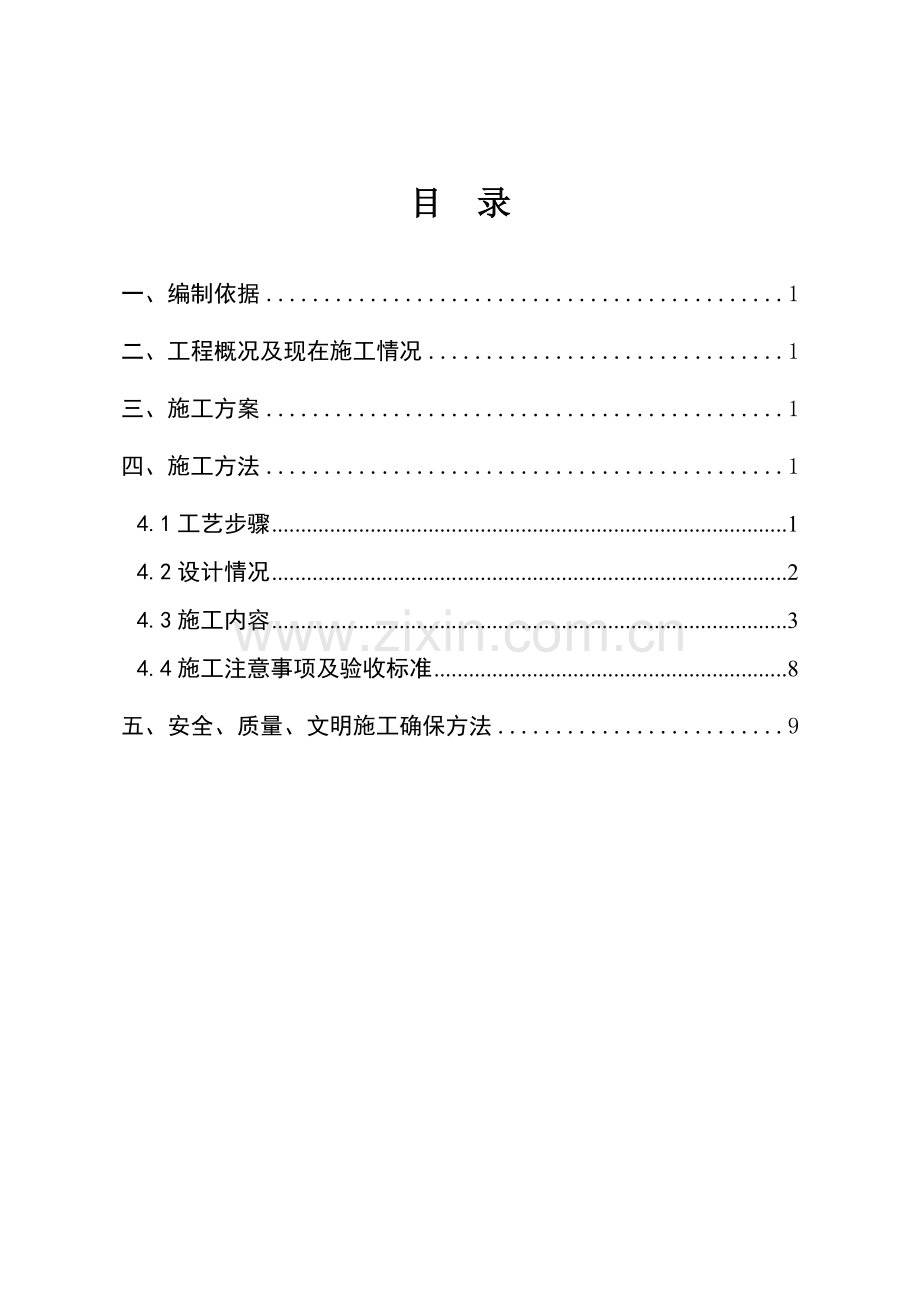

水沟电缆槽关键技术交底.doc_第2页
第2页 / 共11页


点击查看更多>>
资源描述
沪昆客运专线长昆湖南段CKTJ**标段 水沟、电缆槽技术交底 编制: 审核: 同意: *****沪昆客专长昆湖南段第一项目分部 二O一二年三月 目 录 一、编制依据 1 二、工程概况及现在施工情况 1 三、施工方案 1 四、施工方法 1 4.1工艺步骤 1 4.2设计情况 2 4.3施工内容 3 4.4施工注意事项及验收标准 8 五、安全、质量、文明施工确保方法 9 一、编制依据 ⑴时速350KM双线隧道综合通用图,隧道防排水、辅助工程方法通用图; ⑵铁路隧道施工规范,国家和铁道部现行设计规范、施工指南、验收标准、技术规程等; ⑶我企业所拥有技术装备力量、机械设备情况、管理水平、工法及科技结果和多年积累工程施工经验。 二、工程概况及现在施工情况 ****隧道进口段隧道共长8608m,隧道共设四座辅助坑道,分别和正洞相交于********。 截至3月底我部**隧道**斜井小里程二衬已施工719米,**隧道大里程方向二衬已施工752米,已经含有水沟电缆槽施工条件。 三、施工方案 对于二衬已经施工超出600米工作面,准备开始施工水沟、电缆槽。水沟、电缆槽采取一次成型施工工艺以降低纵向施工缝,模板自行设计,集中制作。混凝土设计标号为C30,拌合站集中拌制,混凝土罐车运输,插入式振捣器振捣,隧道贯通后再进行基础垫层施工。 四、施工方法 4.1工艺步骤 见图4-1水沟、电缆槽施工工艺步骤图。 施工准备 测量放样 检验 钢筋绑扎 检验外观质量及 不合格 不合格 合格 合格 安装模板 浇注混凝土 拆模 进入下一道工序 管口位置固定 养护 图4-1 水沟、电缆槽施工工艺步骤图 4.2设计情况 我分部施工段落均为有仰拱地段(衬砌类型Ⅲa~Ⅴe),水沟电缆槽详图以下图4-2、图4-3。 图4-2 水沟电缆槽详图(有仰拱) 图4-3 A点详图 B点详图 4.3施工内容 1、测量放线 为确保结构尺寸符合设计要求,两侧电缆槽、两侧排水沟和隧道中线尺寸必需根据设计图纸放线,测量组每隔5米放一组倒放点,并书面交底给施工人员。 2、凿毛及基底清理 两侧矮边墙及二衬和电缆槽结合面光滑,必需采取凿毛处理,才能确保后施工电缆槽壁和矮边墙粘结牢靠,不产生裂缝或脱落,影响施工质量。在电缆槽施工前,首先用风镐将矮边墙和电缆槽结合面凿毛,然后将水沟和电缆槽基地松碴、杂物、淤泥清理,然后用高压水把凿毛后边墙结合面和基底冲洗洁净。 3、模板安装 模板安装前,基底必需找平,确保模板安装后高度一致。模板安装必需垂直,模板和模板之间缝隙控制在2mm之内,基底不平整部位在立好模板后用砂浆封堵,预防浇筑混凝土时漏浆,模板和模板之间不能有错台,为预防混凝土施工中模板上浮跑模,影响混凝土施工和浇筑质量,在模板底在纵向每隔1.5m打设Φ22固定钢筋,钢筋高出模板10cm左右,用Φ8钢筋和固定在衬砌矮边墙上膨胀螺栓拉紧后加固牢靠。模板在每次安装前必需清除板面混凝土块,涂抹脱模剂。 4、钢筋绑扎 在已施工好填充面上,纵向间隔20cm用冲击钻钻30cm深孔,将Φ16钢筋长1.32米,插入其中并用锚固剂充填密实。同时采取两排Φ10圆钢,间隔20cm和此钢筋绑扎,且在此钢筋顶部采取一根Φ16纵向接地钢筋于此绑扎,Φ16纵向接地钢筋确保100m内无断开,每100米断开一次,间距10cm。图4-4: 图4-4 沟槽侧壁钢筋部署图 5、盲管安装 盲管必需和已施工二衬拱墙盲管顺接,同时和仰拱填充中PVC管顺接相同,确保水流通畅,参考图4-4。 6、过轨管安装 依据沪昆企业文件工管函〔〕号89号《转发铁三院对长昆段隧道工程预埋过轨管和中心沟(管)位置关系通知》通知,我标段内过轨管线全部由仰拱底部穿过,和中心水沟距离≥5.5厘米,过轨管(电力、信号、通信)全部为热浸塑钢管,经厂家预制好后,现场拼接。过轨管具体型号见表4-1: 表4-1 过轨管(热浸塑钢管)设计情况 序号 过轨类型 规格型号 数量 (根/处) 单位 备注 1 电力过轨 Φ100*3.5mm,(6m+3.4m),直管 10 根 2*4.6m 2 电力过轨 Φ150*3.5mm,(6m+3.4m),直管 4 根 2*4.6m 3 电力过轨 Φ100*3.5mm,弧长228cm,半径140cm,弯管 20 根   4 电力过轨 Φ150*3.5mm,弧长228cm,半径140cm,弯管 8 根   5 信号过轨 Φ100*3.5mm,(6m+1.6m),直管 2 根 2*3.7m 6 信号过轨 Φ100*3.5mm,弧长228cm,半径140cm,弯管 4 根   7 通信过轨 Φ100*3.5mm,(6m+1.6m),直管 4 根 2*3.7m 8 通信过轨 Φ100*3.5mm,弧长228cm,半径140cm,弯管 8 根   过轨管分布情况见表4-2: 表4-1 过轨管(热浸塑钢管)设计情况 序号 里程 洞室位置 通信增加过轨管 信号过轨 备注 1 DK259+942 左侧综合洞室   1 250 2 DK260+192 右侧综合洞室     250 3 DK260+442 左侧通信洞室   1 250 序号 里程 洞室位置 通信增加过轨管 信号过轨 备注 4 DK260+692 右侧综合洞室     250 5 DK260+942 左侧综合洞室   1 250 6 DK261+192 右侧综合洞室     250 7 DK261+442 左侧通信洞室和电力洞室合建   1 250 8 DK261+692 右侧综合洞室     250 9 DK261+942 左侧综合洞室   1 250 10 DK262+192 右侧综合洞室     250 11 DK262+442 左侧通信洞室   1 250 12 DK262+692 右侧综合洞室     250 13 DK262+942 左侧综合洞室   1 250 14 DK263+192 右侧综合洞室     251 15 DK263+443 左侧通信洞室和电力洞室合建   1 252 16 DK263+695 右侧综合洞室     250 17 DK263+945 左侧通信洞室   1 358 18 DK264+303 左侧电力洞室     39 19 DK264+342 右侧综合洞室 DK264+325 1 308 20 DK264+650 左侧通信洞室     250 21 DK264+900 右侧综合洞室   1 202 22 DK265+102 左侧电力洞室     298 23 DK265+400 右侧综合洞室   1 250 24 DK265+650 左侧通信洞室     250 25 DK265+900 右侧综合洞室   1 250 26 DK266+150 左侧综合洞室     252 27 DK266+402 右侧综合洞室   1 250 28 DK266+652 左侧通信洞室     250 29 DK266+902 右侧综合洞室   1 203 30 DK267+105 左侧电力洞室     299 31 DK267+404 右侧综合洞室   1 251 32 DK267+655 左侧通信洞室     249 33 DK267+904 右侧综合洞室   1 250 34 DK268+154 左侧综合洞室     250 35 DK268+404 右侧综合洞室   1 240 36 DK268+644 左侧通信洞室     256 37 DK268+900 右侧综合洞室   1 200 38 DK269+100 左侧电力洞室     300 过轨管部署图4-5: 图4-5 过轨管部署图 7、接地钢筋、端子安装 初支接地钢筋每个台车位和纵向结构钢筋焊接,初支接地钢筋分左右两侧交错和结构钢筋连接。同时二衬接地钢筋在每组槽道处布设,分左右两侧交错和结构钢筋连接,杜绝同一环向接地钢筋同时和结构钢筋连接。全部接地端子均经过连接钢筋和电缆槽外缘纵向接地钢筋连接。接地钢筋间连接采取搭接焊或“L”型焊接,接地端子严格根据设计图纸进行施工。接地系统部署见图4-6。 图4-6 接地系统部署图 8、混凝土施工 ⑴水沟、电缆槽混凝土采取C30钢筋混凝土,全自动拌合机搅拌,混凝土罐车运输。 ⑵浇筑混凝土前和浇筑过程中,应对模板、支架、钢筋骨架、预埋件等加以检验。当发觉问题立即处理。检验关键内容包含下列各项: 模板高程、位置及截面尺寸;模板、支架、支撑等结构可靠程度;预埋件安装位置和高程;钢筋安装位置;脱模剂涂刷情况。 ⑶混凝土浇筑时自由倾落高度不得大于2m,当大于2m时,应采取滑槽、串筒、漏斗等器具浇筑。 ⑷因为水沟侧壁薄,能够采取小型振动棒或Φ25钢筋插捣密实,在插捣过程中注意对排水盲管、过轨管保护,避免其损坏。并用木棒轻轻敲打模板,使附着在模板上气泡逸出,确保混凝土外观质量平整,无气泡和蜂窝麻面产生。 9、混凝土拆模及养护 混凝土浇筑后,12h内即应覆盖和洒水,混凝土养护时间不宜少于14d,洒水次数应以混凝土表面保持湿润状态为度;养护用水应和拌制用水相同。 混凝土拆模时强度应符合规范要求强度达成8MPa以上,且其表面及棱角不因拆模而受损时,方可拆除;拆除模板时,不得影响混凝土养护工作。 4.4施工注意事项及验收标准 1、严格控制水沟电缆槽高程和净空等尺寸标准,高程许可偏差为±15mm。 2、严格控制接地钢筋焊接质量和钢筋和接地端子焊接质量。 3、对排水盲管、过轨管、泄水孔进行关键控制。 4、混凝土结构表面应密实平整、颜色均匀,不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺点。 5、模板安装许可偏差2mm,且必需确保净空。 五、安全、质量、文明施工确保方法 ⑴该段施工时,安排技术人员对施工过程全程控制,确保施工质量,杜绝早期支护侵入衬砌净空。 ⑵洞内风水管路及电线摆设要合理有规则,不得私拉电线。 ⑶混凝土操作人员必需经过专门培训合格后,方可上岗独立操作。 ⑷进洞人员必需戴好安全帽,洞内作业人员应佩戴防尘面具。严禁无关人员进洞; ⑸凿毛不得危及衬砌、早期支护及施工设备安全; ⑹在现场施工过程中,施工人员生产管理符合施工技术规范和施工程序要求,不违章指挥,不蛮干。 ⑺开展文明教育,加强班组建设,提升班组整体素质。 ⑻施工现在必需做到工完料清。
