防水综合项目工程专项综合项目施工专项方案.doc

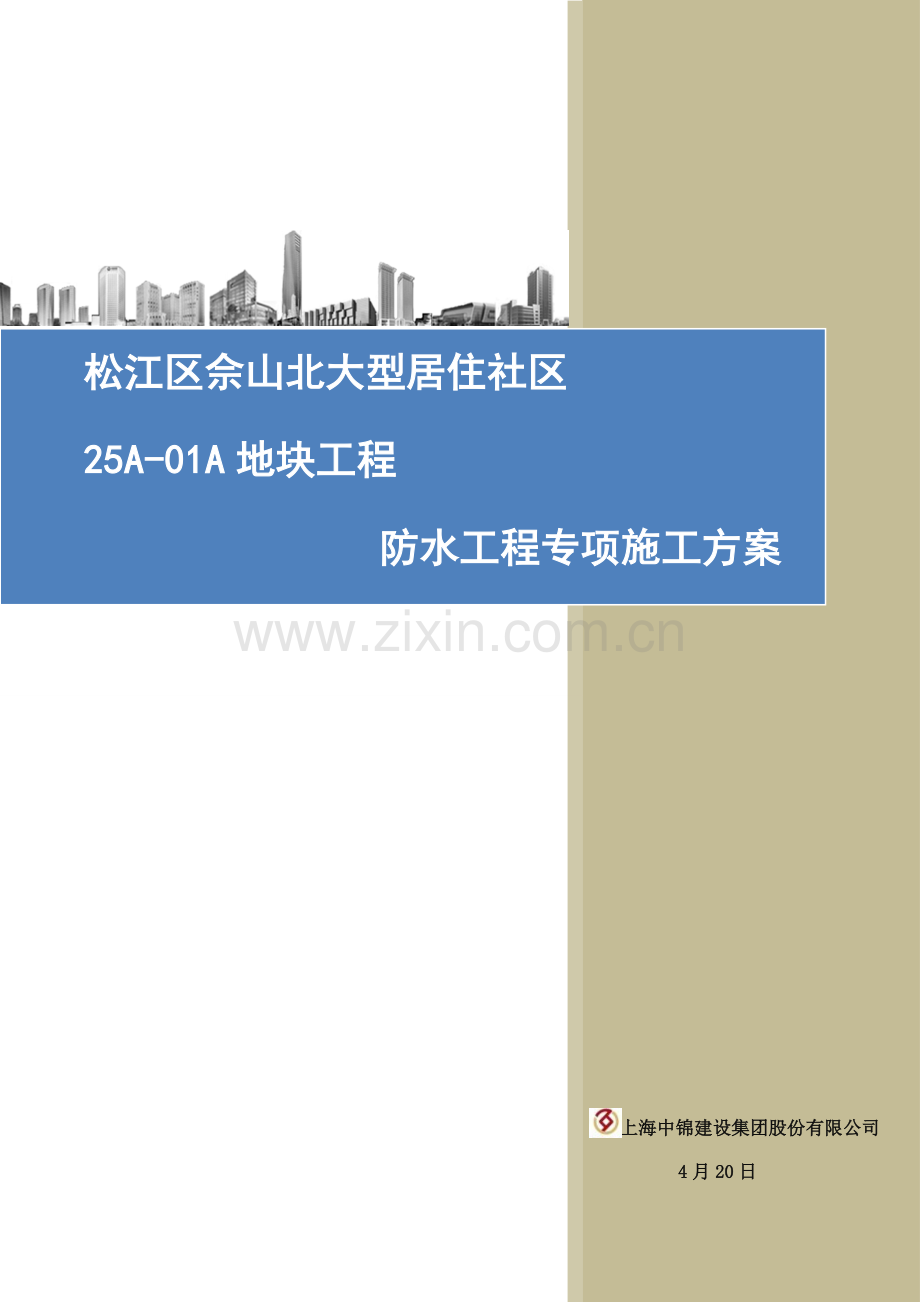

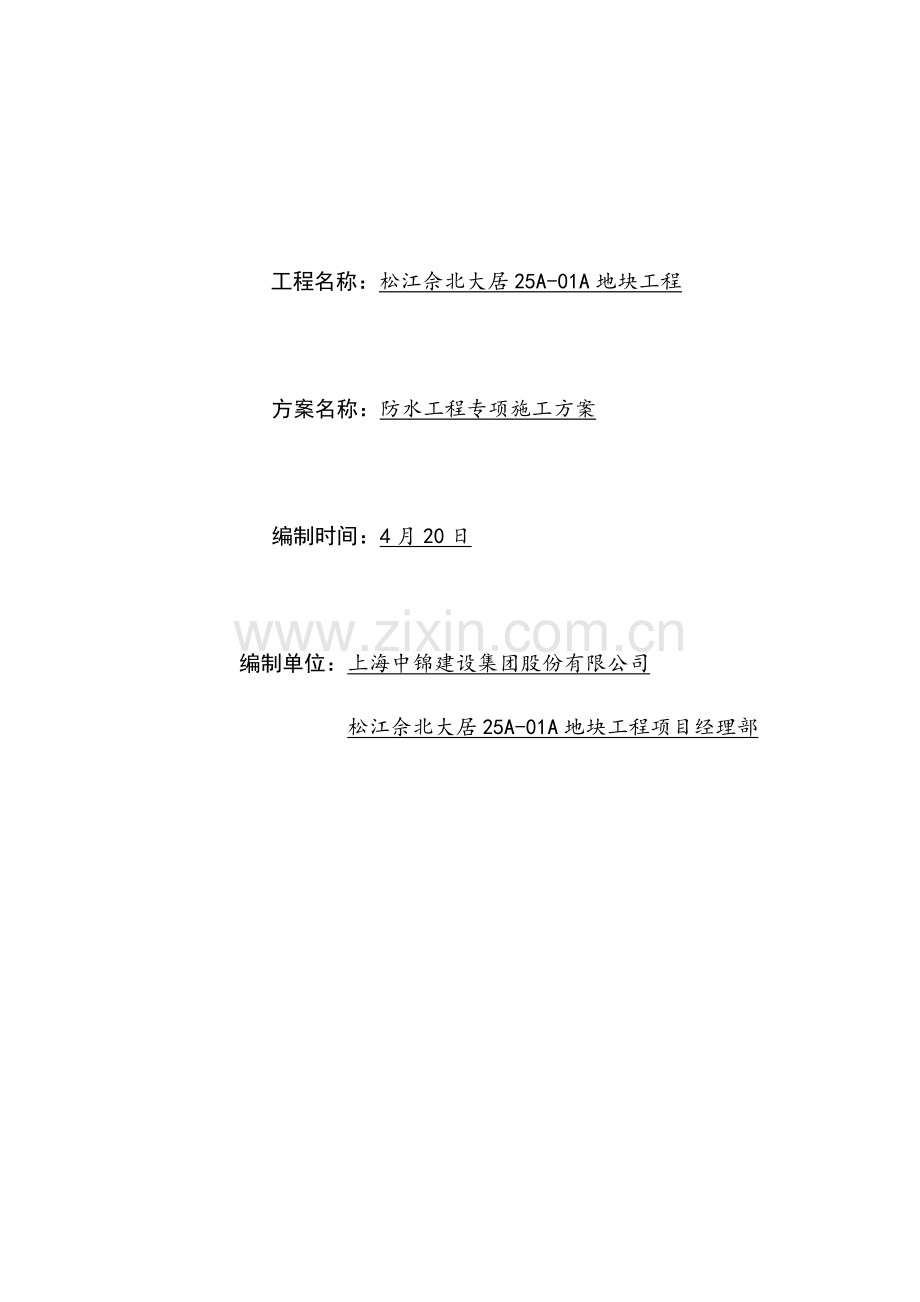

4月20日上海中锦建设集团股份有限公司松江区佘山北大型居住社区25A-01A地块工程防水工程专项施工方案 工程名称：松江佘北大居25A-01A地块工程方案名称：防水工程专项施工方案编制时间：4月20日编制单位：上海中锦建设集团股份有限公司松江佘北大居25A-01A地块工程项目经理部目 录第一、编制阐明4第二、编制根据4第三、工程概况4一、工程简介：41）建筑概况：52）构造概况：5二、防水工程概况5第四、管理组织架构7一、公司级施工管理体系7二、安全保证体系7第五、施工准备75.1技术准备75.2劳动力准备75.3材料准备85.4机具准备10第六、地下室防水施工办法116.1地下室防水施工顺序116.2防水施工流程116.3地下室防水重要施工办法126.4重要部位节点做法14第七、材料质量原则及检查办法238.1主控项目238.2普通项目23第八、工程质量保证 办法23第九、成品保护办法24第十、安全文明施工保证办法24防水专项施工方案第一、编制阐明依照设计规定，松江区佘山北大型居住社区25A-01A地块参照设计防水规定进行施工，本方案合用于整个松江区佘山北大型居住社区工程。 第二、编制根据（1）本工程施工图（2）施工组织设计（3）地下防水工程质量规范GB50208-（4）建筑防水工程技术规范GB 50108-（5）地下工程防水技术规范GB50108-（6）建筑防水构造图集SJ.AB；10J301（7）混凝土构造工程施工质量验收规范（GB50204-）（8）建筑工程施工质量验收统一原则（GB50300）（9）混凝土构造工程施工质量验收规范（GB50204-）（10）建筑施工安全检查原则（JGJ59）第三、工程概况一、工程简介：序号项 目内 容1工程名称松江区佘山北大型居住社区25A-01A地块2工程地点上海松江区佘山镇规划纬三路以北、规划经七路以东3建设单位上海士宸置业有限公司4勘察单位上海岩土工程勘查设计研究院有限公司5设计单位上海众鑫建筑设计研究院有限公司6监理单位上海建浩工程顾问有限公司7质量监督单位上海松江区建筑（市政）工程质量安全监督站8施工单位上海中锦建设集团股份有限公司 1）建筑概况：拟建松江区佘山北大型居住社区25A-01A地块工程场地位于松江区佘山镇规划纬三路以北、规划经七路以东，拟建场地西邻通波塘、南至规划纬三路、北临规划土衡路、东侧与拟建25A-02A地块相连。本工程重要涉及14幢 7-8层住宅楼、1 座一层地下车库及社区配套用房构成，场地下设1层地下车库。拟建项目总建筑面积约 96638.19平米，其中：地下车库建筑面积 27110.39平米；其中人防建筑面积1995.61平米。 本工程拟建场地当前已完毕拆迁及整平工作。地下车库为地下一层，基坑周长为726米，基坑开挖面积约为28500平米。本基坑围护工程由上海士宸置业有限公司进行投资，上海众鑫建筑设计研究院有限公司设计，基坑围护设计由上海岩土工程勘查设计研究院有限公司设计，由上海中锦建设集团股份有限公司组织施工。 2）构造概况：1、构造形式（1）多层住宅 剪力墙构造，基本为桩承台基本，局部筏形满堂基本，采用PHC400AB95型预制管桩，静压贯入，桩锚入承台100mm，筏板厚度500mm，承台700mm厚，垫层为150厚C15混凝土，基本混凝土为C35、桩填芯为C40微膨胀混凝土，地下室混凝土为C35P6抗渗混凝土，主体构造混凝土为C30，二次构造混凝土为C25，地下填充墙采用MU5混凝土空心砌块M10水泥砂浆砌筑，地上填充墙采用MU5混凝土水泥砌块及加气混凝土砌块M5混合砂浆砌筑，基本墙采用C20混凝土灌实。（2） 地下车库 框架构造，基本为为桩基、下柱墩+筏形基本，采用PHC400AB95型预制管桩，锤击沉桩，桩锚入筏板100mm；筏板厚度500mm、柱墩为下柱墩700mm，垫层为150厚C15混凝土，外墙及坡道侧壁均为300mm厚，主体构造混凝土为C35P6抗渗混凝土；二次构造混凝土为C25，填充墙采用MU5混凝土空心砌块M10水泥砂浆砌筑，。2、 构造超长防变形设计（1） 主楼与车库连通口设立沉降变形缝；（2） 主楼与车库连体，在主楼周边与车库设立沉降后浇带；（3） 车库按长度及面积设立纵横温度后浇带。 二、防水工程概况本工程地下室防水重要涉及底板防水、地下室侧墙防水、地下室顶板防水及屋面防水。除构造采用抗渗防渗混凝土外，并在迎水面加做防水层。防水级别：种植顶板、住宅地下室为一级，别的为二级。详细详见建筑施工图设计总阐明及建筑构造做法一览表（一、二、三）。本工程防水做法依照按照设计规定，详细做法如下：（1）地下室基本底板防水做法（由上至下）1）现浇P6级抗渗自防水钢筋混凝土底板2）50厚C20细石混凝土保护层3）聚乙烯薄膜（PE）隔离层4）2.0厚聚氨酯防水涂料5）20厚DS20水泥砂浆找平层6）100厚C15混凝土垫层7）素土分层夯实（2）地下室外墙防水做法（由外至内）1）2:8灰土分层夯实2）粘贴50厚膨胀聚苯板保护层3）2.0厚聚氨酯防水涂料4）现浇P6级抗渗自防水钢筋混凝土侧墙（3）地下室顶板（顶板种植某些，构造做法由上而下）1）种植土2）聚酯针刺无纺布滤水层（200g/)3）3040高成品2厚凹凸塑料排（蓄）水板系统4）70厚C20细石混凝土保护层，内配双向4200钢筋网，每6米*6米设立分格缝5）10厚石灰砂浆（石灰膏：砂=1:4)隔离层6）耐根根穿刺复核防水层，4.0厚自粘型聚合物改性沥青耐根根穿防水卷材7）2.0厚聚氨酯防水涂料8）20厚DS20水泥砂浆找平层9）现浇P6级抗渗自防水钢筋混凝土顶板（4）屋面-1（正置式有保温层级上人屋面）1）8厚防滑地砖。防水砂浆勾缝2）20厚聚氨酯砂浆铺贴3）10厚石灰砂浆（石灰膏：砂=1:4)隔离层4）3.0厚自粘型聚合物改性沥青防水卷材5）2.0厚聚合物水泥基防水涂料6）20厚DS20水泥砂浆找平层7）1:8水泥加气混凝土碎料实铺找坡2%坡，最薄处30厚拍实抹平8）泡沫玻璃型，燃烧级别A级（厚度详见每栋单体设计），内设透气排气管36一种9）现浇钢筋混凝土屋面板，水泥浆批平（平整度达到保温层规定）（5）屋面-2（正置式有保温层级不上人屋面）1）40厚C20细石混凝土随捣随抹（内配6150双向）保护层，每6米*6米设立分格缝2）10厚石灰砂浆（石灰膏：砂=1:4)隔离层3）3.0厚自粘型聚合物改性沥青防水卷材4）2.0厚聚合物水泥基防水涂料5）20厚DS20水泥砂浆找平层6）1:8水泥加气混凝土碎料实铺找坡2%坡，最薄处30厚拍实抹平7）泡沫玻璃型，燃烧级别A级（厚度详见每栋单体设计），内设透气排气管36一种8）现浇钢筋混凝土屋面板，水泥浆批平（平整度达到保温层规定）（6）坡屋面-3（正置式无保温层级不上人屋面）1）叠合沥青瓦2）20厚DS20水泥砂浆保护层3）3.0厚自粘型聚合物改性沥青防水卷材4）40厚C20细石混凝土随捣随抹（内配4150双向）保护层5）20厚1：3水泥砂浆找平 6）现浇钢筋混凝土斜屋面板 （7）屋面-4（雨篷、风井顶板）1）DP20防水预拌砂浆找平兼找坡1%，最薄处202）2.0厚聚合物水泥基防水涂料 3）现浇钢筋混凝土楼板 第四、管理组织架构一、公司级施工管理体系依照我公司质量体系和管理程序，建立总公司分公司项目部三级施工管理网络，组建高效施工管理体系。总公司每一季度进行质量、安全、进度、环境等综合大检查，分公司每月进行实地监督检查，项目经理部每周进行实时跟踪检查。安全和质量第一负责人是刘启良。二、安全保证体系项目经理刘启良安全管理小组组织机构图:技术负责人林斌强安全负责人杨丽娟项目副经理邵建威质量员赵正君电工班朱晓峰技术员胡桂青机械班丁涛展安全员王银辉钢筋班许伟武砼班梁日晓木工班李国飞防水班李志华材料员董琪敏第五、施工准备5.1技术准备（1）防水施工前应对施工部位图纸进行审查，熟悉图纸掌握图纸设计规定和原则。（2）按设计规定和质量原则编制防水施工方案。（3）依照施工方案规定提出劳动力及材料和施工机具使用规定。5.2劳动力准备防水必要由专业队施工，操作人员持证上岗。依照本工程特点和实际需要，本工程地下室防水施工劳动力配备如下：工 种人数工作内容（或工种）防水工20防水施工搬运工5防水材料搬运5.3材料准备（1）材料配备表序号材料与设备备注1PY类自粘聚合物改性沥青防水卷材4mm厚，质量合格2APP塑性体改性沥青防水卷材3mm厚，质量合格3双面自粘聚合物改性沥青防水卷材2mm厚，质量合格4聚氨酯防水涂料2mm厚，质量合格5聚合物水泥基防水涂料1.5mm厚，质量合格（2）材料性能规定1）4mm厚PY类自粘聚合物改性沥青防水卷材序号项目I1可溶性含量g/21002拉伸性能拉力N/50m450600最大拉力时延伸率，%30403耐热性70无流动、流淌、滴落4低温柔性-20-30无裂纹5不透水性0.3Mpa，120min不透水6剥离强度N/mm卷材与卷材1.0卷材与铝板1.57钉杆水密性通过8渗油性、张数29持粘性min1510热老化最大拉力时延伸率，%3040低温柔性-18-28无裂纹剥离强度 卷材与铝板N/mm1.5尺寸稳定性%，1.51.011自粘沥青再剥离强度 N/mm，1.52） APP塑性体改性沥青防水卷材性能指标序号胎基PYG型号IIIIII1可溶物含量g/m22mm-13003mm21004mm29002不透水性压力,MPa0.30.20.3保持时间,min303耐热度,110130110130无滑动,流淌,滴落4拉力,N/50mm纵向450800350500横向2503005最大拉力时延伸率,纵向2540-横向6低温柔度,-5-15-5-15无裂纹7扯破强度,N纵向250350250350横向1702008人工气候加速老比1级无滑动,流淌,滴落拉力保持率纵向80低温柔度,3-103-10无裂纹3）2mm厚双面自粘聚合物改性沥青防水卷材序号项目指标1剥离强度N/mm卷材与卷材1.0卷材与铝板1.52浸水后剥离强度N/mm1.53热老化后剥离强度N/mm1.54自粘面耐热性70，2h无流淌5持粘性min154）聚氨酯防水涂料序号项目FS21断裂拉伸强度N/cm常温60260303扯断伸长率%常温4004-20105扯破强度N 206不透水性0.3Mpa7低温弯折-208加热伸缩量mm延伸29收缩410热空气老化断裂拉伸强度保持率%8011胶断伸长保持率%7012耐碱性断裂拉伸强度保持率%8013胶断伸长保持率%8014臭氧老化无裂纹15人工候化断裂拉伸强度保持率%8016胶断伸长保持率%704）聚合物水泥基防水涂料序号项目技术指标III1安定性合格2凝结时间初凝时间min20终凝时间h243抗折强度MPA7d2.8028d3.504抗压强度MPA7d12.028d18.05湿基面粘结强度MPA1.06抗渗压力MPA0.81.27第二层抗渗压力MPA0.60.88渗入压力比%2003005.4机具准备名称规格数量用途小平铲小型20把清理基层扫帚10把清理基层高压吹风机小型1台清理基层皮卷尺50m2盘度量尺寸钢卷尺2m5把度量尺寸小线绳100m弹原则线彩色粉3kg弹原则线粉笔3盒打标记电动搅拌机300W6台搅拌材料剪刀10把裁剪卷材铁桶10L10个胶粘剂容器滚刷60250mm60把涂刷胶粘剂手持压辊4050mm20个压实卷材接缝嵌缝刷20把嵌填密封膏铁管301500mm10根展铺卷材热风焊枪10把防水卷材预热粘结第六、防水施工办法6.1地下室防水施工顺序本工程防水设计为外防水，除地下室顶板及外侧墙外，底板防水在构造施工之前便要开始进行。地下室分部工程防水施工顺序如下：桩头防水解决承台、地梁、底板防水施工地下室外侧墙防水施工 地下室顶板后浇带封闭施工地下室顶板防水施工。6.2防水施工流程本工程防水施工严格执行“样板引路”制度，在防水施工前做出一块防水施工样板，请建设单位、监理单位专业工程师现场验收，经一致承认之后，按照样板做法在进行大面积防水施工。（1）地下室底板防水施工流程100 厚C15混凝土垫层湿润基层，采用20厚DS20水泥砂浆找平满铺2.0厚聚氨酯防水涂料聚乙烯薄膜（PE）隔离层50厚C20细石混凝土保护层现浇P6级抗渗自防水钢筋混凝土底板（2）地下室侧墙防水施工流程外墙后浇带封闭外墙清理、修平涂刷基层解决剂2.0厚聚氨酯防水涂料粘贴50厚膨胀聚苯板保护层2:8灰土分层夯实。（3）地下室顶板防水施工流程1（顶板种植某些，构造做法由上而下）顶板后浇带封闭防水砼顶板表面修整补平铺设20厚DS20水泥砂浆找平层铺设2.0厚聚氨酯防水涂料粘结卷材附加层铺贴耐根根穿刺复核防水层，4.0厚自粘型聚合物改性沥青耐根根穿防水卷材10厚石灰砂浆（石灰膏：砂=1:4)隔离层30厚（最薄处）1:3:5水泥：砂：轻质混凝土，找坡0.5%，坡向排水沟70厚C20细石混凝土，表面压光配筋6双向中距200，按不不不大于6m*6m设缝，缝内灌填单组份聚氨酯建筑密封胶10厚石灰砂浆（石灰膏：砂=1:4)隔离层3040高成品2厚凹凸塑料排（蓄）水板系统聚酯针刺无纺布滤水层（200g/)回填种植土至设计地面高度。（4）地下室顶板防水施工流程2（硬质铺地或面砖） 顶板后浇带封闭防水砼顶板表面修整补平粘结卷材附加层铺贴3mm厚自粘聚合物改性沥青防水卷材30厚（最薄处）1:3:5水泥：砂：陶粒混凝土，找坡0.5%，坡向排水沟40厚C25UEA补偿收缩细石混凝土，表面压光配筋4双向中距150，分格缝为6X6m缝宽20，缝内灌填单组份聚氨酯建筑密封胶6%水泥石粉渣，回填标高至架空层完毕面如下60,找坡1%面层饰面砖（5）屋面-1施工流程1（正置式有保温层级上人屋面） 现浇钢筋混凝土屋面板，水泥浆批平（平整度达到保温层规定）泡沫玻璃型，燃烧级别A级（厚度详见每栋单体设计），内设透气排气管36一种1:8水泥加气混凝土碎料实铺找坡2%坡，最薄处30厚拍实抹平20厚DS20水泥砂浆找平层2.0厚聚合物水泥基防水涂料3.0厚自粘型聚合物改性沥青防水卷材10厚石灰砂浆（石灰膏：砂=1:4)隔离层20厚聚氨酯砂浆铺贴8厚防滑地砖，防水砂浆勾缝（6）屋面-2施工流程2（正置式有保温层级不上人屋面）现浇钢筋混凝土屋面板，水泥浆批平（平整度达到保温层规定）泡沫玻璃型，燃烧级别A级（厚度详见每栋单体设计），内设透气排气管36一种1:8水泥加气混凝土碎料实铺找坡2%坡，最薄处30厚拍实抹平20厚DS20水泥砂浆找平层2.0厚聚合物水泥基防水涂料3.0厚自粘型聚合物改性沥青防水卷材10厚石灰砂浆（石灰膏：砂=1:4)隔离层40厚C20细石混凝土随捣随抹（内配6150双向）保护层，每6米*6米设立分格缝（7）坡屋面-3施工流程3（正置式无保温层级不上人屋面） 现浇钢筋混凝土斜屋面板20厚1：3水泥砂浆找平40厚C20细石混凝土随捣随抹（内配4150双向）保护层3.0厚自粘型聚合物改性沥青防水卷材20厚DS20水泥砂浆保护层叠合沥青瓦 （8）屋面-4施工流程4（雨篷、风井顶板） 现浇钢筋混凝土楼板2.0厚聚合物水泥基防水涂料DP20防水预拌砂浆找平兼找坡1%，最薄处20 （9）地下室桩头防水施工流程桩头基层解决清水冲刷基层基层渗漏处堵漏解决均匀涂刷2道水泥基。6.3防水重要施工办法本工程地下室底板、侧墙均采用聚氨酯防水涂料（非焦油型）施工。种植屋面防水采用双面自粘卷材与高分子防水卷材复合铺贴，考虑基层条件，普通防水层采用“湿铺法”，粘结剂为3.0mm聚合物水泥砂浆，上层耐根穿刺防水层也采用“湿铺法”，配备聚合物水泥粘结剂，厚度不不大于1.3mm。硬铺装屋面同样考虑基层条件，铺贴办法采用“湿铺法”。 （1） 地下室底板、侧墙防水施工办法： 聚安酯防水涂料（911）是一种双组份反映型聚氨酯防水材料。由主剂A组和副剂B组构成（主剂A组为油状液体、副剂B组为膏状物），将两剂按一定比例混合，经数小时后固结为既富有弹性、坚韧又有耐久性防水涂膜。a、材料特点：1.防水及环保：防水性能好，无毒、无污染，有助于环保。2.性能优良：物理力学性能佳、耐热、耐寒、耐老化性好。3.潮湿基面施工：本材料采用特殊配比，故能在湿饱和状态基面上施工，与潮湿基面粘接强度好，潮湿面粘结强度可达到0.5Mpa以上，特别合用于地下建筑防水工程。4.冷施工：施工时无需加热，操作安全、以便。5.液态施工：施工时为液态，能在各种不规则形状基面上施工。6.胶膜无缝：能形成整体无缝强韧防水膜。7.附着力强：可施工于混凝土、石棉板、各类金属、木材等表面。8.维修以便：只需在渗漏处局部维修，即能恢复原有防水效果。b、性能指标：（执行JC50092聚氨酯防水涂料）检查项目指标拉伸强度，Mpa 1.65断裂时延伸率，350低温柔性30C涂膜无裂纹不透水性0.3Mpa，30min，不渗漏固体含量，94涂膜表干时间，h 4涂膜实干时间，h 12c、合用范畴：1.屋面：混凝土平、斜屋面、天沟、雨蓬，特别是不规则形状屋面抗渗。2.地下建筑：混凝土内墙、外墙、底板、电梯坑、地下隧道、沉井、管道等。3.地面建筑：卫生间、浴室、厨房、屋顶、花园、游泳池。4.接缝：施工缝、伸缩缝、穿墙管、落水口。5.防腐：金属管道外防腐、防腐地坪、防腐池。6.粘结：木地板、水泥板、石棉制品、陶瓷制品、地砖、釉面砖等。d、施工办法：1.基层面解决：泥土、浮尘、水泥浆及老化某些，必要清除干净。如有油污，应用有机溶剂清除干净。2.配料：基层解决后，先将副剂B组搅匀，然后将主剂A组和副剂B组按1:2重量比混合。搅拌均匀后即可以使用（搅拌料须在10分钟内使用完），搅拌器具必要干燥、清洁。3.涂抹：将混合均匀胶料用橡胶或塑料板均匀涂刮，规定厚度一致。厚度普通为1.52.0mm，分23次涂刷，第一道厚度控制在0.7mm左右，第二道厚度控制在0.81.0mm左右，后次涂刷应在前次涂刷24小时后来。4.其他：角部接缝处一定要涂刷均匀、饱满，分仓缝采用粘贴维、涤纶布呈倒R型柔性节点。薄弱部位加贴维纶布或涤纶布以增长强度。e、施工注意事项：1.施工温度5度以上。2.雨天不适当施工，施工后24小时不能遇雨。3.涂膜施工完毕尚未固化时，宜注意保护，以免破坏防水层整体性，减少抗渗性能。f、运送、储存：1.运送：属非易燃品，能安全运送。避免雨淋，阳光曝晒和撞跌，注意保持包装完好。2.包装：本产品用密封铁桶包装，A组份18Kg/桶,B组份18Kg/桶,3桶（1桶A2桶B)为一套，54Kg/套。3.储存：宜储存于干燥通风仓库内，忌长期暴露在空气中，禁止与水接触。4.储存期：自生产之日起产品有效期为一年。（3）地下室顶板1（种植屋面）防水施工办法1）基层规定顶板混凝土和后浇带施工完毕后，防水前对基层表面进行解决，1:2.5水泥砂浆嵌平补实蜂窝麻面，保证基层表面平整、均匀一致。2）粘结附加层构造阴阳角等特殊部位铺贴防水卷材附加层，附加层宽度不不大于500mm。3）普通防水层施工（湿铺法）由于施工过程中难以保证基层充分干燥，特选用湿铺法，在基层涂抹一道3.0mm聚合物水泥砂浆后及时铺贴自粘聚合物防水卷材，砂浆固化前不得扰动。 铺贴自粘防水卷材时先对卷材进行裁剪试铺，撕净底面隔离纸，抬铺或滚铺粘贴，边铺贴边向两侧排出卷材下空气，辊压粘牢。铺贴检查合格后，再撕去卷材上表面隔离纸，并及时铺上复合在上部高分子防水卷材。4）耐根穿刺防水层施工（湿铺法）双面自粘卷材施工完毕后，及时铺贴上部聚乙烯丙纶卷材，粘结剂采用1.3mm1.3厚聚合物水泥粘结料粘结，采用刮涂法施工。用刮板刮压卷材，排除卷材下空气，使卷材铺贴平展、粘结牢固。接缝处应清理干净，两个粘接面同步涂刷防水胶粘料，及时粘合，接缝压实后在接缝边沿上再涂刷一层聚合物水泥防水胶粘料。接缝处不得有皱褶、翘曲、开裂现象。卷材长边和短边搭接宽度均为80mm，接头错开卷材幅宽1/3。铺贴卷材后2 小时内不得上人踩踏。5）找坡层施工依照屋面放坡规定弹出分水线，在四周女儿墙上弹出排水坡度线。轻质骨料、水泥、砂子均采用袋装运至现场，采用砂浆搅拌机拌和，先将水泥、砂子、轻质骨料按1:3:5体积比充分拌和，然后加水，随加随拌直至均匀，含水率以手捏不滴水为宜，均匀铺设，压实、找平，厚度最薄处为30mm，压实后屋面保温层不得直接推车行走和堆积重物。6）刚性保护层施工基层清理：将找坡层上松散杂物清扫干净，突出基层硬块要踢平扫净。找出保护层标高控制线，制作灰饼。配筋6双向中距200，按不不不大于6m*6m设缝分格缝，缝宽20mm，分格缝位置留置在板端。缝内灌填单组份聚氨酯建筑密封胶。（4）地下室顶板2（硬质屋面）防水施工办法（湿铺法）1）基层解决同地下室顶板1做法。2）细部节点解决管道部位虚先做密封解决，在铺贴附加层；转角部位、伸缩缝、施工缝等部位需铺贴附加层。3）卷材搭接：相邻卷材搭接宽度为80mm，接头错开卷材幅宽1/3.4）卷材铺贴：先将卷材展开（隔离膜朝下），铺贴在要做防水位置，按规定尺寸或预留部位裁剪后，再将卷材从端头回卷到卷材中间，然后从中中间割开隔离纸并边撕掉隔离纸边向前铺贴，使卷材平坦铺贴在基层上，基层上均匀涂刷3.0mm聚合物说你砂浆，再用压辊压实，然后重复上述办法重复地做另一半卷材。5）卷材收头固定和密封：薄弱部位，如卷材短边搭接、收头及异性等部位，应采用再用单组份聚氨酯建筑密封胶密封。卷材四周沿柱卷起高出室外地面1000mm处，伸入剪力墙、柱凹槽内，用金属压条固定，再用单组份聚氨酯建筑密封胶密封。6）找坡层施工同地下室顶板1找坡层施工办法。7）刚性防水层基层清理：将找坡层上松散杂物清扫干净，突出基层硬块要踢平扫净。找出保护层标高控制线，制作灰饼。配筋4双向中距150，6m*6m设缝分格缝，缝宽20mm，分格缝位置留置在板端。缝内灌填单组份聚氨酯建筑密封胶。6.4重要部位节点做法及附图 （1）承台、地梁、电梯井、集水坑、塔吊基本部位阴阳角处防水构造施工为了增强构件阴阳角处防水性能，防水施工在构造阴阳角处需要进行附加防水层加强解决，附加层每边宽度为250m，阴角处用1:2水泥砂浆做成 R=50 圆角，以上部位施工为“湿铺法”，采用3mm聚合物水泥砂浆为粘结剂。侧面防水保护层采用20mm厚1:2水泥砂浆抹灰。构件阴阳角 需附加防水增强层涉及承台阴阳角处、地梁阳角处等部位。详细做法：（2）底板与侧墙节点做法底板周边采用M5.0水泥砂浆砌筑永久120砖墙，墙高同底板厚度，砖模转角处及通长方向上每3m设370砖垛。防水卷材铺贴至砖模顶后甩出300mm预留端已备同外墙卷材搭接，预留卷材干铺在砖模顶，上覆盖一层塑料薄膜，再砌一批灰砂砖做第二层保护（节点1）。砖胎膜内侧防水卷材施工完毕后抹20mm厚1:2水泥砂浆保护层。墙体砼施工完毕后将防水卷材甩头展平清净与墙体卷材搭接，依照规范规定，高聚物改性沥青卷材搭接长度为150mm，阴角处加做附加层（节点2）节点1节点2（3）地下室侧墙施工缝防水做法本工程地下室侧墙需留置施工缝高度为底板上500mm处。施工缝处设立钢板止水带，外侧墙加做卷材加强层，加强层长度为250mm。见下图：（4）地下室侧墙立面卷材防水收口做法地下室侧墙与地上构造外墙是一体部位（即外墙从地下上升到地上），要在首层地面标高处外墙外侧做好防水卷材收口解决，依照地下工程防水技术规范GB50108-以及公司有关原则及规定，外墙防水卷材收口处应距室外地坪500mm高。并采用密封材料密封。老式收口做法为凹槽收口方式，但会破坏构造或为土建工程带来不便，综合多方面考虑。本工程拟采用专用镀锌耐腐蚀金属压条及耐腐蚀螺钉固定、配套单组份聚氨酯建筑密封膏密封，此做法在保证防水系统安全性能前提下，对延长防水系统安全使用寿命起到极大协助，并保证混凝土构造不受破坏。见下图： （5）地下室底板后浇带防水做法本工程底板后浇带为膨胀加强带，为持续浇筑，不留置后浇带，先浇筑一侧留置施工缝，后一侧直接封闭浇筑，接缝处设立钢板止水带，详细做法见下图：（6）塔吊基本防水做法接缝处对称设立钢板止水带，混凝土侧面铺专用钢板网隔断。详细做法见下图：（7）设立有管道构造防水做法管道穿越防水卷材处防渗是此类防水施工难点。采用在穿管处埋设金属套管，金属套管分刚性套管和柔性套管，穿管后，穿墙管与套管间用密封型防水材料填塞，外侧再做好防水加强解决。本节点图参照深圳市建筑防水构造图集SJ.A第70页第2个节点（如下图）（7）桩头防水解决本工程地下室底板采用外防水，因而需要对工程桩头防水构造进行特别解决，一方面依照设计标高对工程桩基进行截桩、修整、清理等工作，桩头部位清理干净后，在桩头、侧壁部位涂刷水泥基渗入结晶型防水涂料（911涂料）二道。同步在垫层与桩侧壁接缝处、钢筋与桩头缝隙处填塞单组份聚氨酯建筑密封胶。屋面节点防水做法（2）伸缩缝防水解决（3）穿屋面管道第七、材料质量原则及检查办法8.1主控项目卷材防水层所用卷材及重要配套材料必要符合设计规定。检查办法：检查出厂合格证、质量检查报告和现场抽样实验报告。卷材防水层及其细部做法均须符合设计规定。检查办法：观测检查和检查隐蔽工程验收纪录。8.2普通项目卷材防水层基层应牢固，基面应干净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴角处应做成圆弧形。检查办法：观测检查和检查隐蔽工程验收纪录。卷材防水层搭接缝应粘（焊）接牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。检查办法：观测检查。卷材搭接宽度容许偏差为-10mm。检查办法：观测和尺量检查。8.3卷材取样送检办法该防水卷材依照取样手册已同一品种、牌号、规格卷材，抽样数量为不不大于1000卷取5卷；500-1000卷抽取4卷；100-499卷抽取3卷；不大于100卷抽取2卷。对抽检卷材折痕、杂质、胶块、凹痕、每卷卷材接头进行外观质量检查，在外观质量达到合格卷材中，每卷截取在距端部300没没处取1m长卷材封扎，送检物理性能检查。物理性能检查重要涉及断裂拉伸强度检测、扯断伸长率检测、低温弯折检测、不透水性检测。第八、工程质量保证 办法（1）施工前应依照审批后防水工程施工方案进行详细交底，地下室防水工程施工中必要严格遵循国家或行业原则规范并由专业人员操作，施工中对防水工程中重要部位进行严格质量控制和检查。（2）防水基层必要符合防水层施工规定（3）卷材防水保护层必要牢固结合紧密，厚度均匀一致。（4）防水工程施工中应做好交接检查，并经验收或验收不合格不能进行下步施工，整治完毕待监理复查合格后方可进行下步施工。（5）重要成品保护，已做完某些防水层应及时采用保护办法，不得损坏，防水层所有做完后及时进行保护层施工。（6）防水卷材铺贴方向和搭接顺序、搭接宽度、粘结方向均要符合规定，粘结点必要牢固、严密，不得有皱折、翘边和封口不严等缺陷。（7）附加层必要满粘，不翘边，不控股。（8）附加层必要解决干燥，卷材烘烤，以免防水层空鼓。防止烘烤卷材后碾压不及时，在搭接烘烤不到位，卷材加热温度太低及加热不均匀引起卷材翘边。 (9)防水卷材存储时应堆码整洁。第九、成品保护办法（1）卷材防水层铺贴完毕后，应及时做好保护层，防止构造施工碰损卷材，以及避免卷材长时间暴露在外面。（2）卷材平面防水层施工中和完毕后，不得在防水层上放置材料或防水层用作施工运送车道。（3）地下卷材防水层部位预埋管道，在施工中不得碰损和堵塞杂物。（4）做防水保护层时所用手推车支角、车腿绑上麻布防止破坏防水层。（5）如发现卷材有刺破现象，及时进行修补。（6）在整个施工过程中不容许穿硬底鞋踩踏，不准使用尖锐利器或其他物品撞击。 （7）雨天停止防水施工。第十、安全文明施工保证办法（1）施工现场坚持文明施工，进入现场禁止打闹、嬉戏。（2）每次用完施工机具，必要及时用有机溶剂（二甲苯）清洗干净。清理过后废液禁止乱倒，要外运至指定地点，避免污染环境。（3）防水施工必要严格遵守国家现行关于安全防火、环保等关于规定。（4）施工现场必要通风良好和禁止烟火，并备有消防器材。（5）参加防水施工人员应穿工作服、戴安全帽、口罩、手套等劳保用品。（6）高温天气施工，要有防暑降温办法（7）施工前工长必要作安全技术交底。（8）火焰喷嘴禁止对人，注意安全，并佩带防护用品。（9）防水卷材及辅助材料方置在干燥通风指定场合并设专人看守，并备有消防器材。（10）防水卷材及辅助材料层易燃品禁止与明火接触。（11）六级以上大风停止热熔施工。
