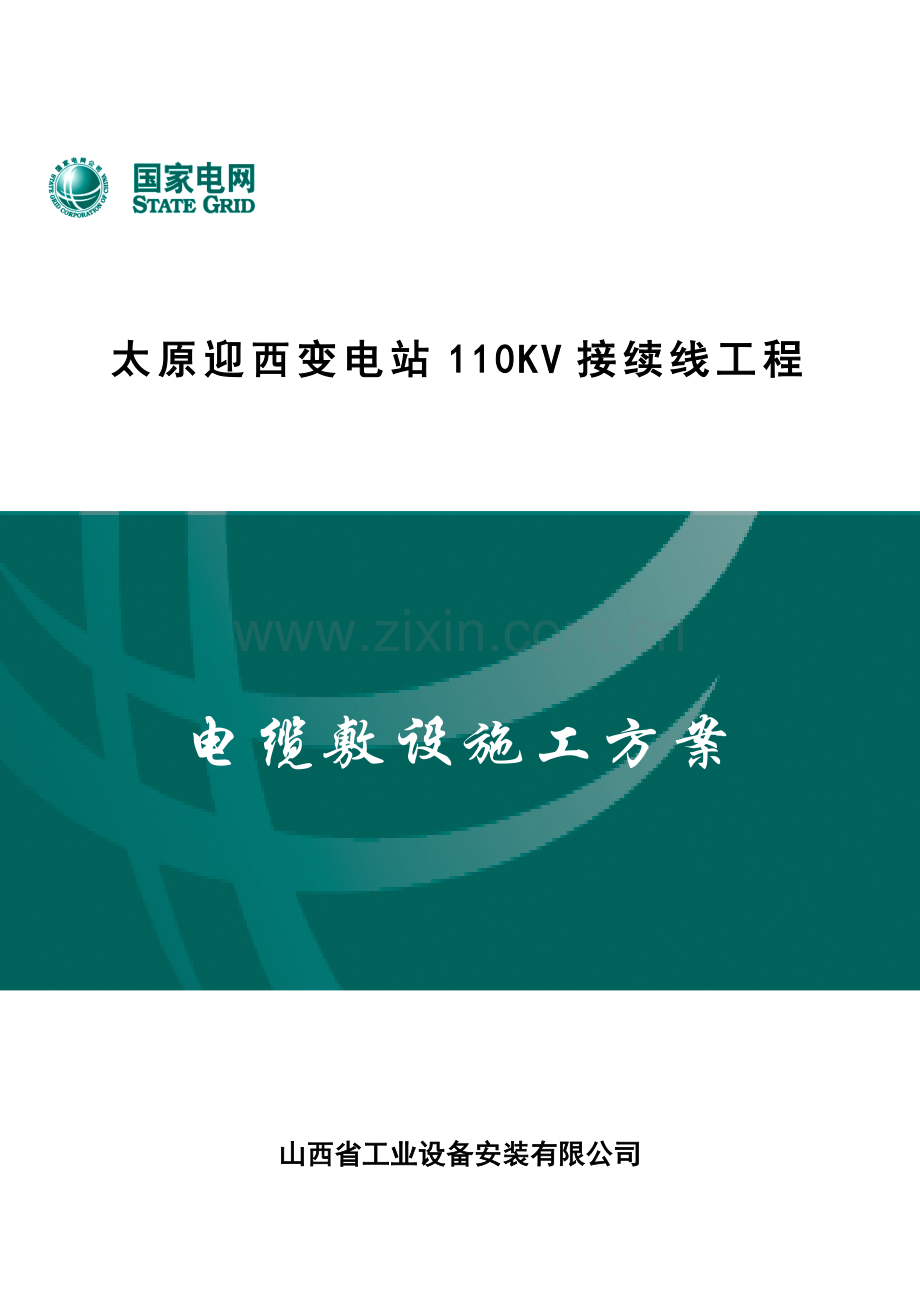

太原迎西变电站110KV接续线工程

电缆敷设施工方案

山西省工业设备安装有限公司

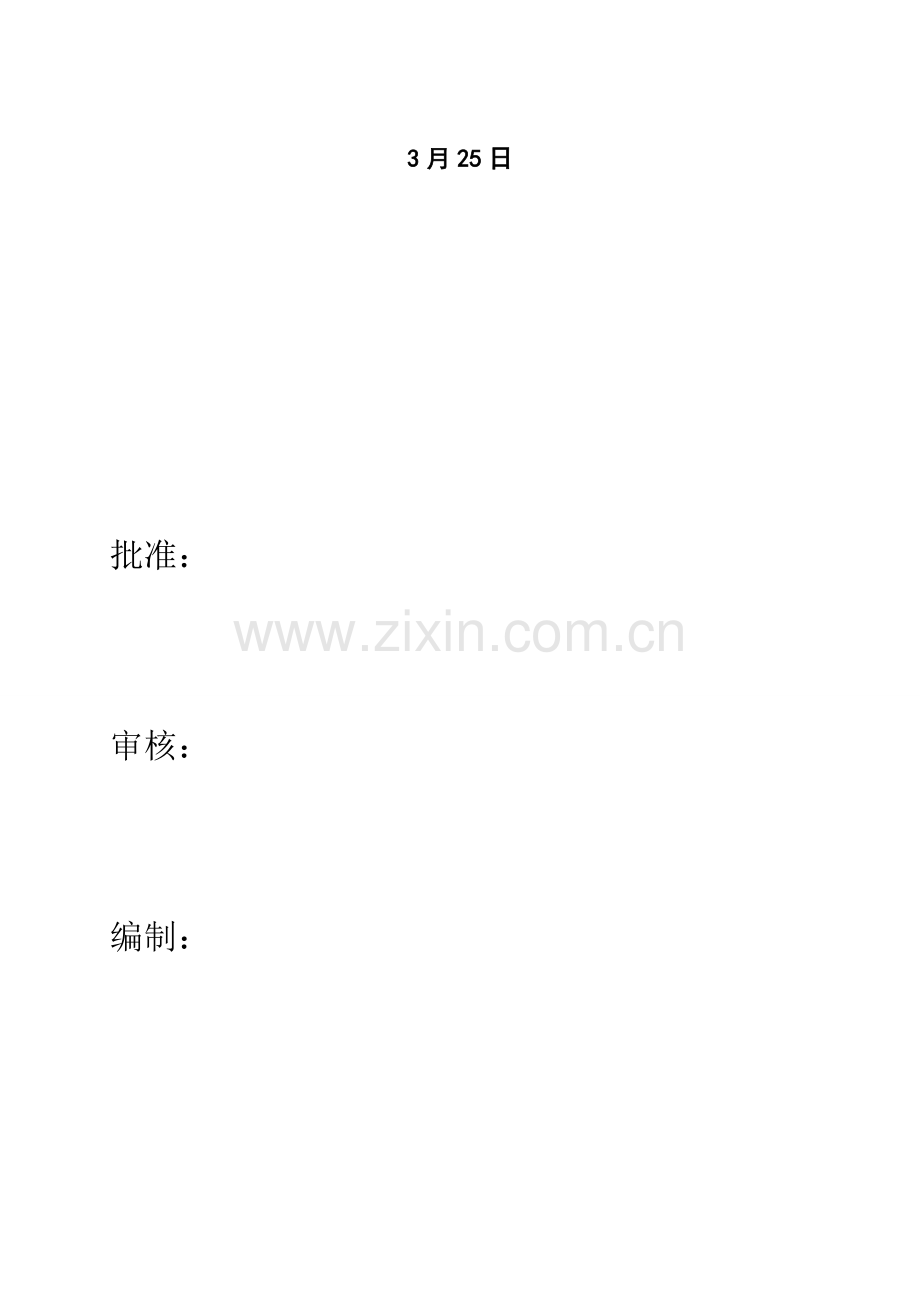

3月25日

批准：

审核：

编制：

编制根据：

1.1.招投标文献；
1.2.国家现行关于原则和技术经济指标（GB50168-）；
1.3.国家电网及山西省电力公司现行关于原则；
1.4.《电气装置安装工程电缆线路施工及验收规范》（GB50169-92）；
1.5.电力工程电缆设计规范（GB50217-）；
1.6.建筑电气工程施工质量验收规范（GB50303-）；
1.7. 工程施工合同、工程设计文献；
1.8.与工程关于资源供应状况；
1.9.施工公司规章制度、生产能力、机具设备状况、技术水平等；
1.10.施工单位现场调查状况；

一、 作业工程项目内容

（一）作业单位:山西省工业设备安装有限公司
（二）作业地点：太原市万柏林区迎泽西大街、南内环西街
（三）作业时间：04月28日～7月15日。
（四）重要作业项目：
1、南杜线19#塔下线走电缆隧道到迎西变电站形成迎西到杜儿坪线路，约2.28km。
2、南杜线1#塔与东社2#线1#塔大号侧用电缆连接，约2.21km。南杜线16#大号侧塔下线进迎西变电站，约2.3km.。形成迎西到东社线路。
3、冶西线26#塔接下线走电缆隧道进迎西变电站形成迎西至金胜线路，约2.28km。
4、冶西线29#塔小号侧下线接电缆进迎西变电站，形成迎西到西铭线，约2.32km。
5、井南线16#下电缆走隧道进迎西变电站，形成迎西到大井峪线，约2.28km。
6、迎西至河西站放电缆形成迎西到河西线路。约2.69km。
7、220kV迎西变电站核对电缆GIS终端接头相序，核对时以变电母线相序为准；220kV河西、杜儿坪、东社、金胜、西铭、大井峪核对电缆GIS终端接头相序，核对时以变电母线相序为准；两端相序核对完毕后，在电缆隧道内以核对过同相序制安电缆中间接头。

二、组织办法

电缆施工组织机构图：

苏四明
项目经理

项目副经理
项目总工

赵健
张达

组长
质量组
组长
安环组
组长
技术组

徐树文
秦红波
康生臣

电缆队1
光缆队
朱壮丽
电缆队2
组塔队
清淤施工

张爱堂
张云生
姚安强
李兵

直接领导关系

协调合伙关系

一、工程总负责人：苏四明
职责分工：全面负责工程建设，负责组织协调各工程部，是工程安全、质量第一负责人，保证工程安全、可靠、顺利进行。
二、线路工作负责人：赵健
1、在停电时间内，对人员、机具、车辆等进行总体布置，保证满足施工所需。
2、项目安全技术督查
3、负责工程建设，是线路工程安全、质量第一监督人，保证现场施工安全、质量等管理工作有效运转。
4、负责施工现场各种直接作业环节安全执行状况进行监督，对违章行为做出解决意见，如存在安全问题有权令其停止工作，并及时报告项目总负责人。
5、会同运营单位，监理单位对施工现场进行全方位安全、技术掌控，监督《安规》及本三措执行。
三、电缆工作负责人：康生臣
1、在停电时间内，对人员、机具、车辆等进行总体布置，保证满足施工所需。
2、项目安全技术督查
3、负责工程建设，是电缆工程安全、质量第一监督人，保证现场施工安全、质量等管理工作有效运转。
4、负责施工现场各种直接作业环节安全执行状况进行监督，对违章行为做出解决意见，如存在安全问题有权令其停止工作，并及时报告项目总负责人。
5、会同运营单位，监理单位对施工现场进行全方位安全、技术掌控，监督《安规》及本三措执行。
6、安全负责人：秦红波
职责分工：负责工程安全管理，组织有关部门对本工程进行安全检查。负责组织安全危险因素分析、安全办法审查和现场安全设施检查，监督检查现场安全文明施工。
7、技术负责人：徐树文
职责分工：负责工程技术管理，组织制定施工方案，组织技术安全交底工作。负责应急预案组织、实行。
8、电缆、光缆、组塔、清淤工作班组：
职责分工：在负责人安排下进行工作。施工现场工作直接安排与指挥。接受工程管理人员和工作负责人工作指引与监督、进度调节。
施工班：班长：张爱堂 、姚安强、朱壮丽、李兵
成员：杜彩龙、杜宇峰、张晓锋、徐亮等15人。

三、技术办法
一、作业程序及方案
1．电缆敷设区域必要有足够照明；电缆敷设脚手架搭设符合规程、牢固可靠；桥架验收合格，其内部杂物清理干净；电缆按型号、规格到现场后，电缆堆放区域10米内无明火或易燃易爆物。
2．拟定电缆型号规格、编号、敷设顺序.
3、电缆展放前要仔细检查电缆外观及绝缘层，如发现问题及时与监理沟通，上报业主单位。
4. 规划电缆敷设路线图，依照线路图结合现场实际状况来安排布置人员到位。在电缆起点和终点或者核心部位上安排专业人员操作，其她地方就由其她非电专业工人员操作，由专业技术人员现场统一指挥。 作业人员全员必要接受施工技术交底并办理交底签证手续。 未参加技术交底人员不得上岗。
5. 制定电缆敷设筹划，依照筹划合理安排日程进度。
6、现场配备8台对讲机，由1#对讲机统一指挥，施工过程中有任何状况及时沟通。
7、施工流程
机具布置――――电缆盘布置、开盘检查―――电缆展放――――电缆敷设、固定――――接头制作及附件安装
1）电缆支架架设地点应选好，以敷设以便为准，普通应在电缆起止点附近为宜。架设时，应注意电缆轴转动方向，电缆引出端应在电缆轴上方。

(图)

2) 电缆敷设可用人力拉引或机械牵引。采用机械牵引可用机动绞磨，电缆敷设时，应注意电缆弯曲半径应符合规范规定。

(图)

8、电缆敷设办法
牵引敷设以及敷设办法：安装过程中电缆受力应均匀，电缆地下应配备滚轮，滚轮之间间距为4m，是使电缆在滚轮上移动。敷设牵引速度，普通不超过每分钟6米，牵引时注意电缆引出管道口或电缆沟时应具备有弯曲半径不不大于mm转向滚轮，电缆侧压力应不不不大于500kg∕m。电缆在穿管敷设时，在管道口涂以润滑物（如黄油等），管道口应套以光滑喇叭管，将管口用锉子、砂纸等工具打磨光滑，敷设电缆时应特别注意，避免机械损伤外护套。
1）直线牵引法
对于途径较直、无明显弯角、无孔洞状况下采用直线牵引法。敷设施工时将电缆盘放置在标高较高接头井处，在标高较低接头井处安装牵引卷扬机，这样布置可减少卷扬机牵引负荷。在电缆盘和卷扬机之间全线路中每隔2—4米布置电缆拖棍，从卷扬机中拉出钢丝绳至电缆盘处，并与电缆厂家提供专用电缆牵引头连接，但中间应加装防扭装置。敷设时卷扬机上需要安装张力计，对张力进行监控。电缆被牵引速度不适当太快，应不不不大于6m/min。电缆在敷设过程中应放置在电缆拖棍上，以减少摩擦力，减小电缆受力和卷扬机负荷。禁止电缆直接摩擦地面或与其她凸起石头、尖锐金属、玻璃等物体接触，否则会损伤电缆。
直线牵引法示意图

2）拐弯牵引法
普通弯角在120°以上电缆途径上，可布置电缆导轮，周边放置沙包，避免意外摩擦。电缆弯曲半径为电缆直径20倍以上。

电缆拐弯牵引敷设办法示意图

3）敷设机组合法
当电缆穿孔或拐弯较多时，直接牵引敷设也许使电缆受力过大，这时应采用电缆敷设机组合办法。对于电缆径向夹紧力可自行调节，采用如下办法进行组合敷设。
A.直线途径敷设时，采用下图所示敷设办法，敷设机之间距离应不超过30—50m，此外，每隔2—4m放置滑车，使电缆悬空。
电缆敷设—敷设机组合法之一

B.当电缆顶管穿越公路时，采用下图敷设办法，在孔洞两侧各水平布置一台敷设机，在进行电缆侧洞口加装喇叭口以保护电缆，敷设前彻底清理孔内杂物，并涂上电缆润滑剂，减少摩擦，保护电缆。
电缆敷设机组合法之一

C.分别在拐弯两头放置敷设机，敷设机之间放置长型滑车使电缆悬空，减小摩擦，弯头墙角放置沙包，保护电缆免于划伤。
电缆敷设机组合法之一

电缆分割后，电缆段端头注意密封，现场采用用塑料布包裹（内放防潮剂）胶带缠封，电缆头下垫50cm后泡沫隔层，保证电缆头朝上严防电缆进水、受潮引起质量问题。对电缆有金属护套应采用金属铅封外加热收缩套封头。电缆敷设完毕后，依照设计规定金属护套应可靠接地，接地方式必要符合设计方案规定。电缆支架及其立柱应符合下列规定：机械强度应满足负荷规定并留有足够裕度、金属制电缆支架应采用防腐解决、便面光滑无毛刺、禁止采用易燃材料制作。单芯电缆用卡具，不得形成磁闭合回路，与电缆接触面应无毛刺。

二、电缆重要参数
（一）产品型号：ZR-YJLW02-64/110-1×630²交联电缆
额定电压：110kV 实验电压：63.5kV
线路名称：110KV迎西至河西线、110KV迎西至西铭线、110KV迎西至东社线、110KV迎西至金胜线、110KV迎西至大井峪线、110KV迎西至杜儿坪线。
（二）电缆耐压实验及线路参数实验方案如下：
电缆制作及全线工作完毕后，
按照IEC《CIGRE WG 21.9 高压挤包绝缘电缆峻工验收实验建议导则》和山西省电力公司公司原则《Q/SDJ1011- 电力设备交接和防止性实验规程》，对安装后电缆应进行绝缘实验，以检查电缆绝缘强度，本次对电缆作交流耐压实验。
本次实验需从220kV迎西变电站出线电缆终端加装实验套管处对电缆进行耐压实验。采用办法：
实验环节
1）、进行外护套绝缘电阻实验。
2）、进行耐压前电缆主绝缘绝缘电阻实验。
3）、采用变频串联谐振成套设备，实验接线图如下图所示

4）、电缆耐压实验一相时，其他两相屏蔽层、导体一起接地。
4、进行耐压后电缆主绝缘绝缘电阻实验。
5、电缆耐压实验合格完毕后及时合上165线0。
6、线路参数实验时，全线应恢复运营状态。
（三）线路参数实验办法
1、绝缘电阻测量与核相
先测A相，线路三相首末端均接地，打开A相首端，用5000V兆欧表摇绝缘，读数应为零。令末端开路再摇，即可测得A相绝缘电阻。再依次测量B相C相。
2、直流电阻
末端三相短接，首端分别接AB、BC、CA，用双臂电桥进行三次测量RAB、RBC、RCA，再用公式归算至每相
RA=（RAB+RCA-RBC）/2，RB=（RAB+RBC-RCA）/2，
RC=（RBC+RCA-RAB）/2
3、正序阻抗测量
末端三相短接，从首端加压，使用线路参数测试仪进行测量，调节到使施加电压和电流尽量大，以免由于电流过小引起较大测量误差。测量记录参数如下：UAB、UBC、UCA 、IA、IB、IC、P，用下列公式计算线路每相正序参数
正序阻抗Z1=UAV/√3IAV正序电阻R1=P/3IAV2
正序电抗X1=√Z12-R12正序电感L1=X1/2πf
UAV三相电压平均值； IAV三相电流平均值；
P 三相总功率 ；
4、零序阻抗测量
测量时将线路末端三相短路接地，始端三相短路接单相交流电源。测量记录参数如下U、I、P。用下列公式计算零序参数
零序阻抗Z0=3U/I零序电阻R0=3P/I2
零序电抗X0=√Z02-R02零序电感L1=X0/2πf
U实验电压； I实验电流；
P 所测功率 ；
5、正序电容测量
测量时，线路末端开路，首端加三相电源，用电压互感器测量三相电压，电流取三相平均值，测量并记录参数如下UAB、UBC、UCA 、IA、IB、IC、
正序电纳b1=√3IAV/ UAV；正序电容C1= b1/ 2πf
6、零序电容测量
测量时，将线路末端开路，始端三相短路施加单相电源，在始端测量三相电流，测量并记录参数如下U0、I0
零序电纳b0=I0/3U0；零序电容C0= b0/ 2πf
（四）工艺及技术规定
高压实验规定
执行原则：《电气装置安装工程电气设备交接实验原则》
工作规定：严格按照高压实验规定
设备实验项目：电缆耐压实验及线路参数实验。

四、安全办法
一、普通安全规定
1、施工现场安全
1）工作人员必要戴安全帽，使用绝缘工具、为防止静电，高空作业人员要穿防静电服，系带保险绳安全带。
2）电缆盘必要放在平坦位置，先后用掩木跟紧，防止滚动；如放置在人车可以通行路面时，设立安全围栏，电缆盘贴明显夜间反光标记。
3）安排昼夜值班人员，对现场电缆及施工器具做好保护办法。
4）作业现场、施工机械放置地及人员作业现场设立安全围栏。
5）电缆敷设作业时，井上、井下专人监护，隧道内不得吸烟。设立两台轴流风机做好隧道通风办法。
6）电缆牵引时着力点必要有支撑滑轮，禁止电缆拖地牵引。
7）施工期间必要保持通讯畅通。
8）施工时注意井内、井外设施保护。
9）施工完毕后，清理施工现场，恢复原状。
10）严格贯彻执行工作票，杜绝无票作业。施工时应注意将工作区域与带电区域设隔离网、标示牌，防止误入间隔。严格遵循施工区域划分作业或通行，禁止进入非施工区域，作业时保持与带电设备安全距离。
11）作业过程中保持与带电部位安全距离，并由专人监护。110kV电气安全距离为1.5米。
12）施工工器具、机具要有专人保管，不得自行修理及解决电气设备。
13）在主控室运营盘柜上二次电缆拆除和接线，应对照原有图纸，会同设备运营和检修单位，细致分析和核对，在有关技术人员指引下工作，保证设备安全运营，运营设备上工作不得少于两人。
14）工作人员应互相监督、互有关怀、保护工作时严格防止“三误”事故发生，工作至少由两人进行。传动关于保护时，检查保护压板投入状况，防止运营设备误跳闸。
15）保护工作中应认真、仔细，防止PT短路，直流接地等状况。在PT二次回路上工作，做好验电工作，保证无电后方可工作；要做好防止PT二次短路、接地办法。
16）工作中，要文明施工，敷设电缆时，咱们安排有专人监护，禁止抛甩二次电缆，防止误碰带电运营设备。
17）工作中做好接线记录，检查设备与否满足现场规定，定值与否与调度部门规定一致。
18）展放光缆工作均应有专人指挥、配备4台对讲机并保持通讯畅通，设专人看护、监守。
19）电力隧道和变电站内布放光缆，不可登踏电力电缆，不能触动电力设备，对带点设备要保持一定安全距离，要设专责监护人。
20）本工程采用严格监护办法和科学施工手段，派专人监护，统一指挥，禁止光缆和其她工具甩抛到电力电缆上。要严格执行制定三措，贯彻安全办法，认真开展危险因素分析、控制，履行工作手续保证安全。
21）光缆引入机柜，引入方式按设计规定。
22）光缆展放必要采用悬空状态张力展放，避免光缆着地使外层受损，牵引机械选型鼓轮直径应符合光缆关于规定；放线滑车槽底直径不得不大于40倍光缆直径，且不不大于500mm；牵引绳与光缆连接通过专用旋转连接器、防捻走板、专用编织套，或按厂家阐明书连接。
23）认真做好传动实验，传动前应告知运营等关于人员，工作完毕检查设备与否具备送电条件，清理现场。
24）高压实验前理解清晰天气状况，做好实验仪器防雨办法。应注意将实验区域设安全遮栏，防止误入间隔。严格遵循施工区域划分作业或通行，禁止进入非施工区域，作业时保持与带电设备安全距离，两侧设专人监护。
25）实验现场工作人员必要服从统一指挥，不得随意变更工作范畴和扩大工作内容，设专人负责监护，杜绝习惯性违章现象发生，如有发现任何人有权制止，必要时停止其工作。
26）整个实验过程中，解放变电站侧与电缆另一端城北变电站侧应随时保持联系畅通，如故意外发生应及时停止实验。
27）实验结束后来，不要立即接近或接近高压设备，为防止意外发生，对电缆进行充分放电。保证残存电荷释放后，方可进行拆卸。
28）送电后做好负荷向量检查，检查接线对的性。
2、电缆头制作与安装
1）暂时电源设施装设整洁，符合安全供电规定，并设专人管理。各井口必要设立施工围栏，并挂设警示标志，并派专人进行监护。
2）施工前打开电缆井口预先进行通风，在保证安全状况下再下井作业。
3）电缆头制做前，应使用2500MΩ摇表检查外护套绝缘。
4）电缆终端及中间接头制作时，应在干燥天气进行，禁止在雾或雨中施工；电缆头制做时电缆两端要同步检查，防止一侧制做后另一侧不具备制做条件导致损失；从剥切电缆开始应持续操作直至完毕，缩短绝缘暴露时间；剥切电缆时不应损伤线芯和保存绝缘层，附加绝缘包饶、装、热缩等应清洁。
5）制作电缆头所产生塑料护套、金属外皮和电缆芯线等物随手放入废物袋里，工作完毕现场必要清理干净，任何废弃物品不得遗留在电缆沟内。
6）电缆头与电缆吊装时必要多点绑扎并保持电缆头垂直，起吊用滑车型号应满足荷重规定。

二、危险点分析及控制办法（见表）
危险点分析及控制办法
工作点
工作内容
危险因素
安全办法
负责人
全线
验电、挂设接
地线
触电
①停电、送电必要指定专人负责。
②在未接到停电允许工作命令前，禁止任何人接近带体。
③工作负责人在接到已停电允许工作命令后，必要一方面安排专职人员进行验电、挂设接地线，验电必要使用110kV电压级别合格验电器，验电时必要戴绝缘手套并逐相进行，验电必要设专人监护。
④验明线路确无电压后，验电人员必要及时挂设工作接地线，同步将三相短路。
⑤有感应电杆塔应加挂工作接地线，在拆除工作接地线时，就防止感应电触电。
⑥工作接地线本着谁挂谁拆原则进行，接地线（涉及暂时挂防感应电工作接地线）拆除后，经现场负责人、现场监理确认后，方可告知送电。
⑦本次施工线路共挂设接地线3组，分别在原阳胜43大小号侧各挂1组接地线，阳胜支线1#线侧挂1组接地线。验电、挂拆接地线由徐亮执行，监护人许少华；
赵斌

全线
高空作业
高空坠落
①离地面2米以上为高处作业。登高人员必要经体检合格并经安全培训后方可上岗。高处作业时必要设立监护人，并避免上下交叉作业。登高人员应携带好工器具，严防坠落伤人。雨天后登高作业时应防止滑脱。
②高空作业人员必要系好双控安全带。安全带必要拴在牢固构架上，并不得低挂高用。施工过程中应随时检查安全带与否拴牢。
③高空作业人员在转移作业位置时，不得失去保护，手扶构架必要牢固。
④遇有5级大风、大雨、浓雾天气时，禁止高空作业。工作前，禁止饮酒。
⑤登塔前应检查铁塔接地与否连接可靠，并检查地脚螺栓安装状况，拟定连接可靠后方可上塔。攀登杆塔脚钉时，必要检查脚钉与否牢固。
⑥登塔作业时应带好防护用品，穿绝缘鞋，扎好安全带。安全带应系在牢固可靠构件上，不得低挂高用，应防止安全带被锋利物割伤，随时检查安全带扣环与否扣牢。高空转位时禁止失去安全保护。登塔时应注意活件。
⑦高处作业点垂直下方不得有人，禁止在杆塔上抛扔工具材料。禁止用暂时接地传递工具、用品等。
⑧进行附件安装时，安全带（绳）应拴在横担主材上，不得拴在绝缘子串上。转移作业位置时不得失去安全保护。
赵斌

全线
工器具使用
各种伤害
①准备安全工器具，应检查所使用安全工器具外观、实验标签等，并确认电压级别与实际需要相符。
②使用前应将所有工器具擦试干净。
③接地线在使用前应检查与否完好，发现绞线松股、断股、护套严重破坏、夹具断裂松动等均不得使用。
④现场挂拆接地线时，应清除表面油漆或氧化物，保证接触良好，监护人应监护操作人员先挂接地端后挂导线端，拆除时顺序相反。
⑤挂拆接地线时，应使用绝缘棒或专用绝缘绳，人体不得碰触接地线或未接地导线，当接地端线夹松动或脱落时，作业人员不得接触接地线。
⑥挂接接地线时，应将接地线挂接在作业人员活动范畴以外或作业过程不易触及地方，且接地端两端均应连接牢固。
⑦停电工作结束后，所有工器具、绳索等所有拆除并设专人清点，确无漏掉后，报工作负责人，经工作负责人、现场监理检查后，方可视为停电工作结束。
赵斌

43#
高空作业
误登杆塔触电
①作业前认真核对线路名称、杆塔号及色标，要“一看、二核对、三攀登”，确认无误后得到监护人允许后方可登塔。
②在未接到运营单位停电工作命令前，禁止任何人攀登运营中杆塔。
③工作结束后，工作负责人必要对现场进行全面检查，待全体作业人员（涉及工具、材料）撤离杆塔后，方可向运营单位报告工作结束。
赵斌

43#
高空作业
物体打击
①高空作业所使用工具和材料应放在专用工具袋内或用绳索绑牢，禁止抛掷。
②杆塔上有人作业时，除重要施工人员外，其她人员应远离杆塔1.2倍距离以外。
③杆塔上应避免上下交叉作业。上下交叉作业或多人在一处作业时，应互相照应，密切配合。
④施工现场设立围栏，进入施工现场必要对的佩戴安全帽。
⑤挂线时，当连接金具，接近挂线点时停止牵引，然后作业人员方可从安全位置到挂线点操作。
赵斌

沟内作业
人身伤害
进入电缆沟道前，应先用测氧仪对电缆沟道内氧气含量进行测试，检测合格后，半小时后方可进入电缆沟道。如氧气含量不合格，应用气体检测装置检测电缆沟道内各种气体含量，再申请有关部门派专业人员进行科学通风及相应解决办法。直至电缆沟道内氧气合格后，方可进入。
赵斌

电缆沟
物体打击
①明确工作电缆位置，断开前要在电缆终端充分放电。
②配备足量照明。佩带安装帽等防护用品，注意电缆支架位置及方位。
③检查防渗井有无井篦丢失。
④禁止井口抛掷物品及工器具。
赵斌

变电站间隔内

保护更换及调试

走错间 隔

现场工作人员在工作前认真核对设备编号。工作负责人检查现场安全办法保证符合规定，运营人员应在工作柜正面和背面设立“在此工作”标志，在相邻和对面运营设备挂运营布幔。

防水、防火和防小动物
检查封堵，以达到防水、防火和防小动物规定。

误碰带电设备
工作中，要文明施工，禁止踩踏搬动其她运营电力电缆。在运营设备间搬运实验设备时，注意不碰撞运营设备。

接线错误
检查二次接线与图纸相符，保护回路对的、功能完善。送电后做好负荷向量检查，检查接线对的性。

继电保护“三误”事故
工作人员应互相监督、互有关怀、保护工作时严格防止“三误”事故发生，工作至少由两人进行。传动关于保护时，检查保护压板投入状况，防止运营设备误跳闸。检查设备与否满足现场规定，定值与否与调度部门规定一致。

PT短路
保护工作中应认真、仔细，防止PT短路，直流接地等状况。要做好防止PT二次短路、接地办法。

CT开路
工作结束从CT接线到屏柜进行全面检查，保证接线对的，连接可靠，防止CT浮现开路。

人身触电
认真做好传动实验，传动前应告知运营等关于人员，工作完毕检查设备与否具备送电条件，清理现场。

电缆实验
人身触电
1、现场设立围栏，将施工区域与运营区域在地面隔离。
2、电缆打压时设专人监护。
3、实验结束后要充分放电。

实验操作过程
人身触电
1、打耐压过程中禁止所有人员接触升压设备。
2、实验过程中，除实验人员外其他成员不得进入实验工作区。

三、文明生产
1）施工开始前必要准备好工器具。施工班组内部要按照每天作业筹划把设备和材料妥善放置到工作现场，合理拟定设备材料在现场存储时间，做到当天用当天清，保持现场清洁。
2）工具摆放规定定位管理。设备、材料在现场一定要摆放整洁成形，禁止乱摊乱放；机械、工具规定擦拭干净，停放安全位置。现场工具、材料应有专人保管，并做到每天记录检查，禁止随手丢弃。
3）设备、工具、材料、废料合理放置，保证不会给她人带来危险，不会堵塞通道。设备开箱装箱要在指定地点进行，废料要及时清理走。拆箱木板放置妥当，突出钉子、螺丝钉要及时拔去或敲弯，防止铁钉伤人。
4）现场工作间、休息室、工具室要始终保持清洁、卫生、整洁，整个现场要做到一日一清、一日一净。
5）禁止在设备区、控制室用餐，剩菜剩饭要自觉放入指定垃圾桶内。
6）废品、废料（如电缆头、电缆皮、电线头、木板纸箱、废钢材等）要及时清理，送到指定回收点。
7）自觉保护设备、构件、地面、墙面清洁卫生和表面完好，防止“二次污染”和设备损伤。
8）现场卫生设施、饮水设施要自觉保持清洁和卫生。
9）现场施工人员必要穿工作服，工作服要统一干净，变压器上作业穿专用工作服，管理人员戴红色安全帽，工作班组戴蓝色安全帽，民工、暂时工必要携带安全合格证，戴黄色安全帽。
10）现场资料档案管理有序，有关施工办法、报告、验收原则等关于技术资料齐全，存储与指定资料柜内。
11）各班组间应协调好工作，密切配合，工作班成员明确工作内容、工作流程、安全办法，工作中危险点，并履行确认手续，互有关怀施工安全，服从统一指挥。
12）车辆进浮现场应专人指挥，防止轧坏站内窨井盖和损坏站内绿化。
（四）重要实验设备：
1.变频控制箱 1台
a.型号： HDSR-F-Y200
b.输入工作电源： AC380V±10%,三相50Hz，<434A/相
c.输出电压： 0-450V，最大输出电流444A
d.输出频率： 20-300Hz，频率辨别率0.01Hz，不稳定度<0.1%
e.额定输出功率： 200kW
f.外形尺寸和重量： 740×600×1300（高）mm；350kg
2.励磁变压器 1台
a.型号： F-LB200
b.额定容量： 200kVA
c.输出电压： 0-450V
d.低压绕组： 400V、450V、500V
e.高压绕组： 0-3.33kV×2
f.工作频率： 25-300Hz
g.工作制： 60min
3.谐振电抗器 1台
a.型号： YKDTK-3240/216
b.额定最高工作电压： 216kV（AC有效值）
c.额定最高工作电流： 15A（AC有效值）
d.额定容量： 3240kVA
e.额定电感量： 65.5H
f.工作频率范畴： 25-300Hz
g.额定频率： 35Hz
h.工作制： 60min
4.电容分压器： 1台
a.型号： F-CF400
b.工作方式： 纯电容式
c.额定电压： 400kV有效值，分两节，200kV/节
d.工作频率： 20-300Hz
e.测量误差： <0.1%
f.输入电容： 1000pF±5%,pF/节
g.额定分压比： 0/9950:1
h.外形尺寸： ф200×1380mm/节；20kg/节
5.兆 欧 表 (ZC48型)
6．线路测试仪 1套
7. 三相继电保护实验仪 型 式ONLLY 1台
8．光纤熔接机 1台
9.穿线器 1个
10.光功光源 1台
11.放线机 1台
