蓝靛厂区楼土方综合项目施工专项方案.doc

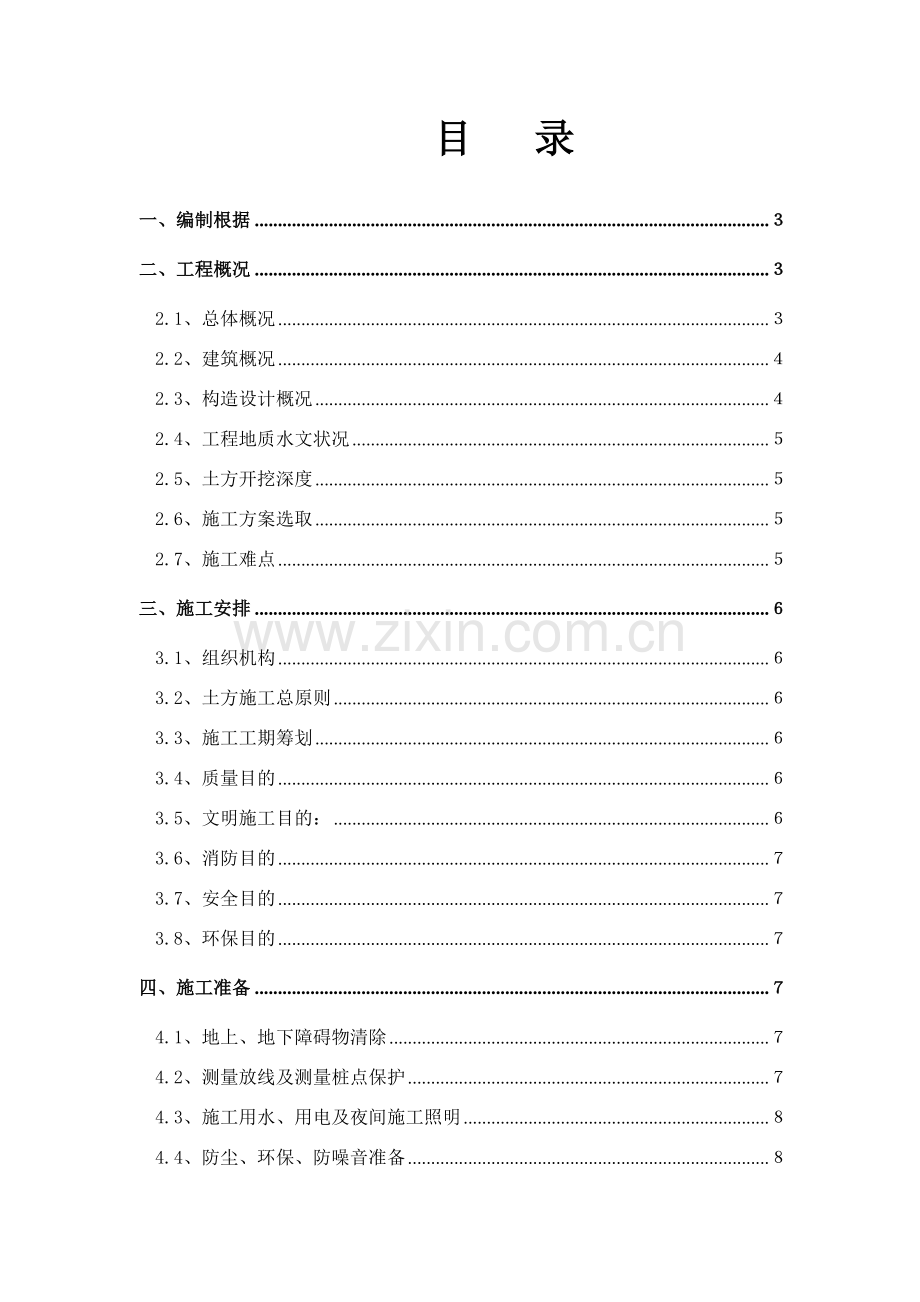

目 录
一、编制根据 ３
二、工程概况 ３
2.1、总体概况 ３
2.2、建筑概况 ４
2.3、构造设计概况 ４
2.4、工程地质水文状况 ５
2.5、土方开挖深度 ５
2.6、施工方案选取 ５
2.7、施工难点 ５
三、施工安排 ６
3.1、组织机构 ６
3.2、土方施工总原则 ６
3.3、施工工期筹划 ６
3.4、质量目的 ６
3.5、文明施工目的： ６
3.6、消防目的 ７
3.7、安全目的 ７
3.8、环保目的 ７
四、施工准备 ７
4.1、地上、地下障碍物清除 ７
4.2、测量放线及测量桩点保护 ７
4.3、施工用水、用电及夜间施工照明 ８
4.4、防尘、环保、防噪音准备 ８
4.5、土方工程量 ９
4.6、人员筹划 ９
4.7、机械设备筹划 ９
五、重要施工办法 ９
5.1、工艺流程 ９
5.2、分层厚度及顺序 １０
5.3、测量放线 １０
5.4、放坡 １０
5.5、机械挖土方 １０
5.6、人工配合清槽 １１
5.7、修坡 １１
5.8、基本挖土方照明设备 １１
5.9、质量原则 １１
六、各项施工管理办法 １２
6.1、技术办法 １２
6.2、质量保证办法 １２
6.3、现场文明施工办法 １３
6.3.1、现场管理 １３
6.3.2、料具管理 １３
6.3.3、环保 １３
6.3.4、环卫、卫生管理 １４
6.4、材料节约办法 １４
6.5、安全消防保护办法 １４
6.5.1、安全、消防办法 １４
6.5.2、暂时用电 １５
6.5.3、机械安全 １５
6.6、雨期施工办法 １６
七、土方放坡平面示意图 １６

一、编制根据
1.1、蓝靛厂居住区Ⅰ区K6、K7号楼工程施工组织设计
1.2、蓝靛厂居住区Ⅰ区K6、K7号楼工程施工工程图纸
1.3、蓝靛厂居住区Ⅰ区K6、K7号楼工程施工测量方案
1.4、地基与基本工程施工质量验收规范 《GB50202-》
1.5、蓝靛厂居住区K区岩土工程勘察报告
1.6、建筑机械使用安全技术规程 《JGJ33-86》
二、工程概况
2.1、总体概况
序号
项 目
内 容
1
工程名称
蓝靛厂居住区K区K6、K7号楼
2
工程地址
北京市海淀区远大北路
3
建设单位
北京金源鸿大房地产公司
4
设计单位
北京东方华太建筑设计工程有限责任公司
5
监理公司
中建工程监理部
6
质量监督
北京市质量监督总站海淀区别站
7
施工单位
江苏省苏中建设集团股份有限公司
9
合同范畴
构造、室内粗装修、外墙装修
10
合同性质
总承包合同
11
投资性质
自筹
12
合同工期
9月 日—— 月 日，共 天
13
质量目的
北京市“合格”工程

2.2、建筑概况
序号
项 目
内 容
1
建筑功能
负二层为库房、负一层为物业用房、一层以上为居住用房
2
建筑层高
B02
B01
F01～F12
3．4m
2．8m
2．8m
3
建筑高度
±0.00绝对标高
基底标高
室内外高差
53.60m
46.8m
0.15m
檐口高度
34.30m
建筑总高（m）
39．30m
4
建筑面积
14854.29*2㎡
地上：12774.53*2㎡；地下：2079.76*2㎡

5
建筑防火
分 类
二类高层建筑
耐火级别
一级
2.3、构造设计概况
序号
项 目
内 容
1
构造形式
基本构造形式
筏板基本
主体构造形式
现浇钢筋混凝剪力墙构造体系
屋盖构造形式
现浇钢筋混凝土平面屋盖楼板
2
土 质
水 位
土质状况
普通第四级沉积圆砾、卵石为持力层
地下水位
低于地下室
3
建筑物
地 基
地基土质层
第④层
地基承载力
300Kpa
4
防 水
刚性防水
自防水混凝土 抗渗级别 P6
柔性防水
SBS III+III
2.4、工程地质水文状况
2.4.1、工程地质状况:拟建场区地势较平坦,地面绝对标高为51.68m-52.48m之间。地层成因类型、沉积年代划分为人工堆积层、新近沉积层和第四纪沉积层3大类。表层为人工堆积厚1.4m—3.2m粉质粘土填土①层，房渣土①1层。于标高49.63m—50.53m如下为新近沉积黄褐色-褐色、湿-饱和、可塑粉质粘土②层。于标高48.73m—50.16m如下为普通第四纪沉积之褐黄色、湿粘质粉土砂质粉土③层、黄色、中密、湿粉细砂③1层。于标高46.50m—48.46m如下为普通第四纪沉积之杂色、中密-中上密实、湿圆砾、卵石④层，该层夹有黄色细砂④1层、黄色湿、可塑粉质粘土④2层、黄色砾砂④3层。于标高33.12m—34.93m如下为普通第四纪沉积之杂色、密实、湿卵⑤石⑤层，该层夹有黄色细砂⑤1层。社区各楼座地基均采用天然地基,基本埋置标高为47.00m,地基持力层为④层园砾层，无软弱下卧层，地基承载力fka=300kpa。
2.4.2、工程水文状况:地基勘探最大深度20.00m范畴内未测得地下水。近3-5年最高水位标高为41.00m左右。土方开挖可不考虑降水办法。基本开挖可采用放坡开挖办法。
2.5、土方开挖深度
基本坑底标高自然地面如下（含垫层）约为-6.83米，电梯坑-8.33米。
2.6、施工方案选取
依照地质勘测报告可知，基坑边坡地质为粉质粘土，呈硬塑型。基底以上无地下水，拟定采用放坡机械开挖与人工清槽相结合施工办法。分二次开挖到位，基底留250mm人工清槽。
2.7、施工难点
依照“地基与基本工程施工质量验收规范”《GB50202-》规定，放坡系数控制在1：0.7左右。土方施工正逢雨期，必要加强边坡稳定性观测，以保证雨期施工安全。土方施工必要加强测量控制。各楼座平行交叉进行，施工进度及安全、施工组织必要全面考虑。工期紧，施工机械安排及调度、施工道路布置必要合理。

三、施工安排
3.1、组织机构
工程指挥： 薛加林
项目经理： 吴广居
生产经理： 李元彬
技术负责人：王克云
安 全 员：陈 松
3.2、土方施工总原则
先远后近，先浅后深。
3.3、施工工期筹划
定位放线及验线：9月18日前完毕。
第一层土开挖：9月7日-9月10日完毕。
第二层土开挖：9月10日-9月18日完毕。
人工清槽及验收：9月20前完毕。
3.4、质量目的
工程质量总体目的：保证“北京市优良工程，”
争创北京市“优质工程”
3.5、文明施工目的：
争创北京市安全文明工地。
3.6、消防目的
消除现场消防隐患，杜绝火灾事故发生。
3.7、安全目的
保证无伤亡事故。轻伤频率控制在6‰如下。
3.8、环保目的
工地施工噪音符合原则，现场无尘。
四、施工准备
4.1、地上、地下障碍物清除
（1）土方开工程开挖之前应对施工现场挖土区域内地下某些障碍物进行多方调查，应先与业主方及有关政府部门、机关积极配合，明确地下障碍物和种类、数量、位置、埋深等因素，经业主、有关政府部门、机关单位确认，无误后方可进行障碍物清除。
（2）在清除障碍物前，必要先制定排障筹划和方案，现场责任工程师应对现场清除物工程量及位置等进行书面记录，并与业主、监理等有关部门进行障碍清除工程量书面记录确认。报技术部及经营部进行工程量备案。
（3）开挖区域在地上、地下障碍物（涉及各种管道、管线、人防等）完全清除，同步管道、管线改线路工作所有工作完，并经关于部门批准后方可进行挖土。
4.2、测量放线及测量桩点保护
（1）依照红线桩及建筑物定位桩，经市政部门及北京市测绘院检查核算后方可动工。
（2）机械施工易碰压测量桩，因而基槽开挖范畴所有轴线桩及水准点都要引出机械施工活动区域外，并在桩四周边砌砖抹砂浆进行保护，同步设立红白漆钢管支架进行保护。
（3）在开挖土方前，应由专职测量工程师依照施工图纸及轴线桩测放基槽开挖上下口白灰线。并为挖土机用撒白灰定点办法明确每个独立基本框线。
（4）认真审图，详查各楼座坑底标高、各楼座轴线位置及几何尺寸。
4.3、施工用水、用电及夜间施工照明
（1）挖土机、推土机、拉土车等现场作业机械用水可由现场临水布置图上就近阀门取水。
（2）挖土机、推土机、拉土车等维修用电及现场夜间施工照明用电可由现场临电布置图上就近电箱取电。
（3）夜间照明取电采用活动灯架，可在现场搭六个高4-6米固定灯架，每个灯架安装w镝灯一架，场内运土道路及其他危险地段、需安装必要散光灯和警戒灯。配备活动灯架三个，其中槽底挖土作业面一种，槽上装车工作面2个。卸土场可安装固定灯架，每平方米卸土厂区安装照明1W来计算。运土道路，现场入口坡道机口及其他危险地出要安装。
4.4、防尘、环保、防噪音准备
为了保护环境，提高首都空气清新度，防止挖土车进浮现场尘土飞扬及轮胎上温度较大土被挖土车轮胎粘到施工现场外市政道路或车厢里土撒落在市政道路上，应作如下准备工作：
（1）在大门有拉土车进出出入口应各搭设两个暂时简易站台，每个站台必要安排两个工人进行拍土，保证拉土车浮现场后不得有土撒落在市政道路上。
（2）在大门有拉土车进出出入口各安排两个工人进行汽车轮胎清理工作。
（3）由大门向外有有拉土车进出市政道路上30-50米范畴内铺设干草垫，干草垫铺设和收取工作，应和每天拉第一车土出门时间而定，当天拉土工工作完毕，干草袋要及时收回，不能放在马路上，同步清理现场周边道路，以达环卫规定。
（4）对于大门内道路和现场地上容易起尘土地方，要安排1-2名专职人员进行定期浇水（不能浇得太湿），以达到防尘规定。
4.5、土方工程量
共计：6500m3*2
4.6、人员筹划
施工人员筹划一览表
施工阶段
工种（人）
测量工
技 工
普 工
保洁工
土方开挖
2
2
8
4
清槽验槽
2
2
20
4

4.7、机械设备筹划
依照现场状况筹划投入:日立300型1.6立方米挖土机2 台，PC400型挖土机2台，斯太尔19.5吨自卸车20台，日产尼桑20台。自西向东分两步开挖，整个土方开挖采用24小时不间断办法,配备夜间照明灯15/盏。咱们考虑到槽深为5 米左右，挖下层需放坡道，将坡道留在东边。

五、重要施工办法
5.1、工艺流程
定位放线 验线 拟定开挖顺序 第一层挖土 第二层开挖 边坡修整 人工清槽 验收
5.2、分层厚度及顺序
本工程土方自西向东分两步开挖。第一步深度大概2.0米左右（把地上渣土取走）。第二层大概3.0米左右,咱们考虑到槽深为5 米左右，挖下层需放坡道，将坡道留在东边。施工中槽底预留出250mm人工清槽。
5.3、测量放线
5.3.1、使用测量仪器具：TDJ2E和DS3水准仪及钢尺、塔尺、盒尺，应在有效检测期内，否则不许使用。
5.3.2、定位测量放线人员要认真细致复核已设定轴线控制桩和高程点，当误差分别不大于10〃和2mm时，方可投入施工实用。标高由统一高程控制点引至基坑内，每个基坑至少设三个点。
5.3.3、该工程基本挖土方，采用建筑物外侧轴线投测法控制，保证基坑挖土达到设计质量原则。
5.4、放坡
5.4.1、该工程土方施工恰是雨期，依照设计总平面布置各楼座放坡位置及尺寸与现场核对校核，基本挖土拟定为1：0.7放坡。该放坡坡角β已不不不大于该场地内摩擦角ψ，故该工程坡面无需护坡，但边坡必要及时修整,并注意防止受冻融影响土块滑落。
5.4.2、地坑内阳角尽量修成圆弧状，防止土体受雨淋引起塌方。
5.5、机械挖土方
采用反铲端头挖土法，挖土机从基坑端头以倒退行驶办法进行开挖，自卸汽车配备在挖土机两侧和背面进装土，挖土机和自卸汽车距离边坡上缘宽度不得不大于基坑深度1/2，第一层挖完后，自卸汽车必要从斜坡道上行驶。在挖土过程中，应随时检查边坡稳定状况，以防塌方。
5.6、人工配合清槽
机械开挖土方时不得挖至基坑底,以保持持力层不受扰动,暂留厚度为250mm,由人工挖至设计垫层下皮标高。
5.7、修坡
在距基底500mm处抄测水平线钉上小木桩，用以控制基底标高和施工操作面位置。该工程修坡采用人工修坡，随机械边挖边修，修坡办法采用上下口拉小白线定桩，人工用修坡铲铲平。基底修平后进行基槽验收。
5.8、基本挖土方照明设备
整个土方开挖配备夜间照明灯5 /盏。设立在基坑四个角部位，灯架采用Φ48管搭设6米高井架。并安排二名电工执班。
5.9、质量原则
5.9.1、基槽挖土方必要符合设计规定，并禁止扰动原始土层，按规范施工。
5.9.2、容许偏差
标高：+0mm～-50mm
长宽：+200mm～-50mm
表面平整： 20mm
边坡偏陡：不容许

六、各项施工管理办法
6.1、技术办法
6.1.1、认真熟悉图纸，做好技术准备。
6.1.2、严格按方案施工。
6.1.3、分项施工提前技术交底。
6.1.4、测量人员放线培训。
6.1.5、严格控制坡面斜度。
6.1.6、质量控制程序:

开挖顺序
技术交底
方案

验线
定位放线

预留25cm土层上皮高程控制
机械挖土方

填写分项技术资料
边坡控制
高低垮挖方

测量控制

点控制

进入下道工序

专职检
报监理

(合格后)

6.2、质量保证办法
6.2.1、认真熟悉图纸，地勘报告、施工方案。
6.2.2 、认真检查与否按方案和技术交底施工。
6.2.3 、严格监督按工艺原则施工。
6.2.4、严格贯彻质量“三检”制度，保证每道工序质量。
6.2.5 、责任层层贯彻到人，奖罚分明，督促和指引并用，做到高效运转。
6.2.6、执行质量一票否决制度。
6.2.7、按规范施工，按规范查验，创优良分项。
6.2.8 、过程控制程序。
方案
审批
技术交底
工艺操作
三检制
专职检
质量监理
进入下道工序

不合格 不合格
6.3、现场文明施工办法
6.3.1、现场管理
1、现场运送道路平整、畅通，有排水办法；
2、施工现场堆放料具与施工平面图相符；
3、泥浆污水设泥浆沉淀后排入市政污水井；
4、施工场地不得随处大小便，施工垃圾及时清理。
6.3.2、料具管理
1、各种料具分规格码放整洁，符合规定；
2、材料保管：怕雨淋、受潮材料入库保管；
3、工人操作能做到活完料净脚下清，现场余料、包装回收及时，堆放整洁。
6.3.3、环保
1、泥浆、污水，设立泥浆池经沉淀排入市政污水井；
2、施工人员不许大声喧哗；
3、各种机械强噪声设备按建委规定，控制施工时间；
4、增长环保意识，对参加施工人员经常进行环保教诲。
6.3.4、环卫、卫生管理
1、严格按照北京市建筑施工条例进行施工，开工前全体司机进行一次环保教诲，运送车辆通过居民区附近时减小速度减少扬尘，道路设专人不断清扫、洒水；
2、夜间尽量少按喇叭，减少人为噪音；
3、运土车辆浮现场前，配合挖土施工人员要及时拍土，苫盖，清理干净车槽帮及轮胎所带泥土；
4、要及时清理、清扫施工现场内外道路；
5、生活区周边不随意泼污水，倒污水，生活垃圾按指定地点集中，及时清理；
6、伙房内外整洁卫生、炊具干净无腐烂变质；
7、炊事人员要有身体健康证；
8、办公室整洁整洁，宿舍整洁，床铺上下整洁卫生；
9、厕所有专人清扫保洁。
6.4、材料节约办法
6.4.1、现场施工按筹划进料，并实行按定额领料制度。
6.4.2、加强材料管理，完善领用料手续，力求做到工完料净。
6.4.3、材料堆放本着即不影响施工，又要以便施工原则，减少二次搬运。
6.5、安全消防保护办法
6.5.1、安全、消防办法
1、强化安全意识，施工人员进入施工现场，必要系戴安全帽，认真执行“安全第一、防止为主”方针。严格执行北京市关于安全生产规定；
2、杜绝伤亡。轻伤频率控制在6‰如下；
3、无违章指挥，无违章操作，无违背劳动纪律。车辆出入口各设一名安全员指挥；
4、施工挖掘机作业半径2米外应无作业人员；
5、施工挖掘斗土在装车时防止滑落，要轻移动，轻移放于运送车辆中；
6、槽边上口按方案搭设围护栏护栏高1.2m，外罩密幕安全网，夜间设红灯。设专人看护边坡，如有状况及时撤离防止伤人。基本施工期间也要设专人看坡；
7、槽边上口以外2米范畴内禁止放物料；
8、对入场施工人员进行安全入场三级教诲和培训；
9、施工迈进行安全技术交底；
10、入坑作业人员一律行走入坑坡道，不得随意进入坑内作业；。
11、禁止任何人向坑内抛任何物体；
12、施工现场禁止吸烟，仓库内易燃性油料和料具不能混放；
13、明火作业要向消防专管人员申请办理点火证；
14、电气焊工必要持证上岗；
15、氧气瓶、乙炔瓶不能存于一处，施工时两瓶间距不能近于5m，距焊点距离不能不大于10米；
16、设立保卫消防负责人和组织；
17、保卫消防做好检查记录。
6.5.2、暂时用电
1、暂时用电管理制度。设电工值班室，有值班设备检测、验收、维修记录；
2、施工生活用电必要由有本电工进行操作，无证人员不得上岗；
3、施工生活区架设配电线路及照明设备应符合关于规定，不许乱拉乱扯。
4、配电箱、开关箱位置合理，内部设施符合规定，箱体整洁牢固加锁；
5、电力施工机具做可告接零或接地；
6、配电箱、开关箱设两级漏电保护。
6.5.3、机械安全
1、机械施工制定管理办法；
2、操作人员持证上岗；
3、机械设备传动外露某些要有防护装置；
4、机械设备电气控制箱齐全有效；
5、机动车辆在槽边上口2米以外范畴内道路行驶。
6、禁止挖掘机后背配重盘转径范畴内站人和配重盘上面站人。

6.6、雨期施工办法
必要采用有效防滑办法，特别是施工现场作业时作防止人员滑倒导致伤害，保证施工道路畅通。基土和边坡采用覆盖办法进行防雨。

七、土方放坡平面示意图
见附图:
