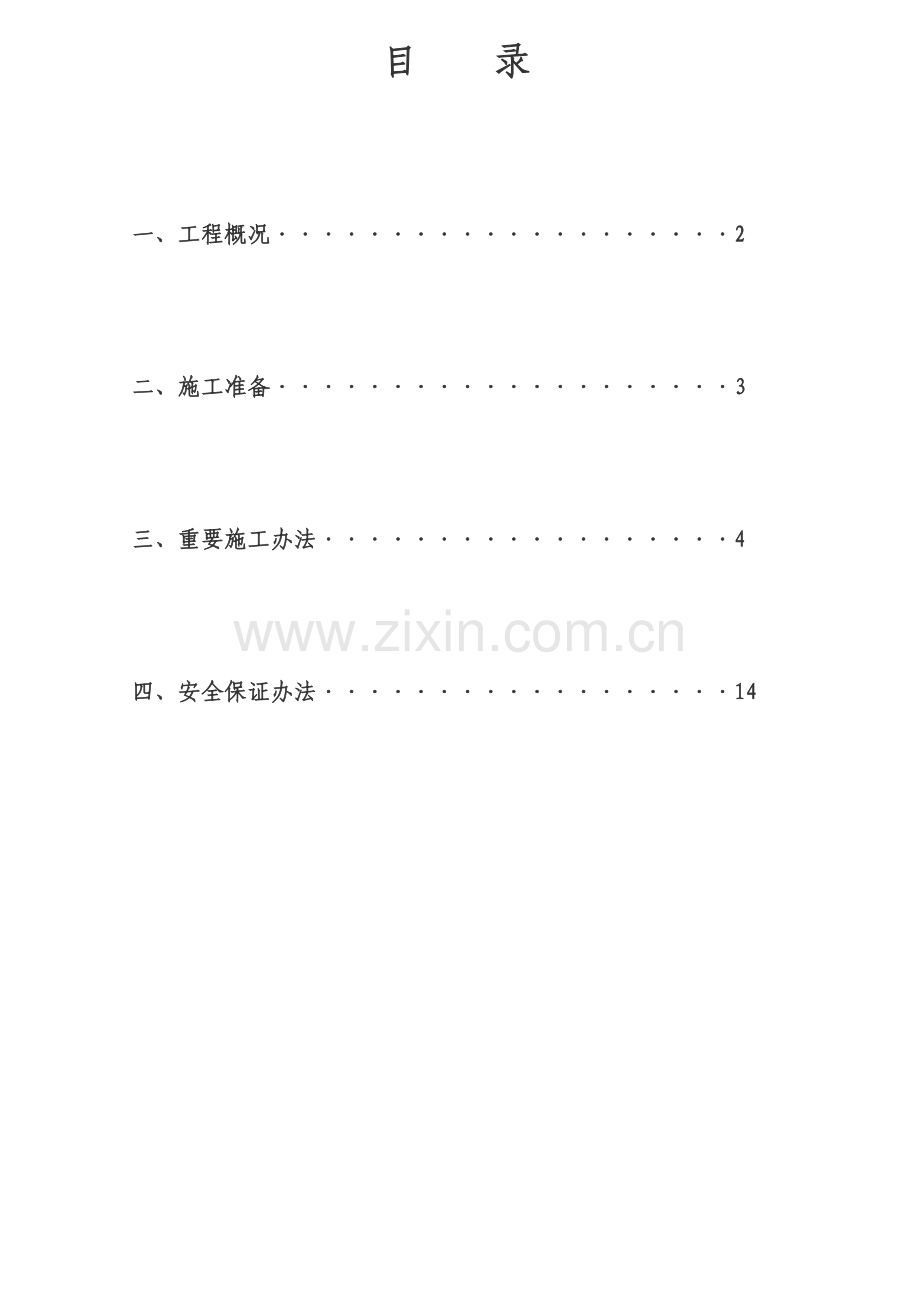

防空洞送风管综合项目施工专项方案.doc_第1页
第1页 / 共20页

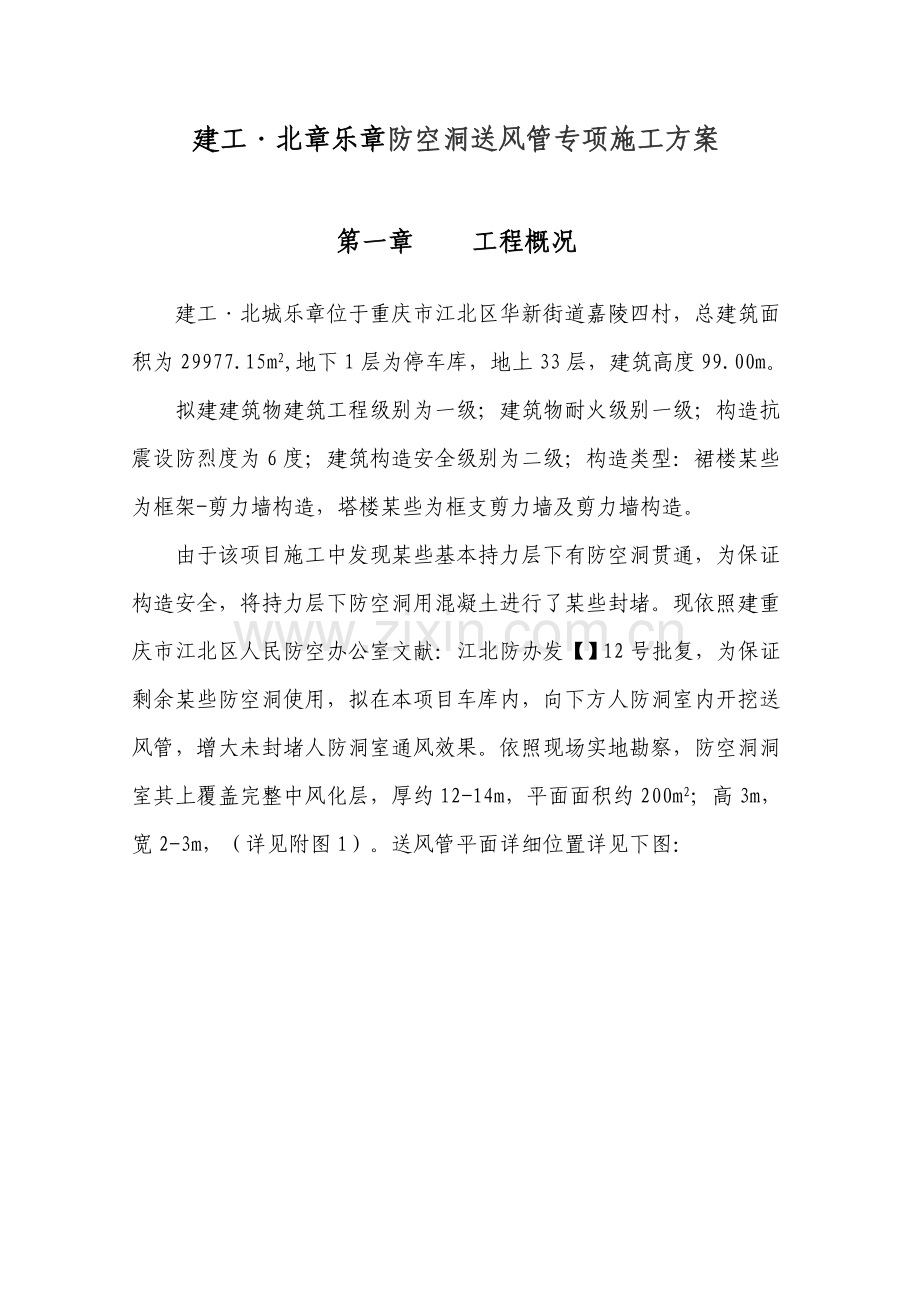

防空洞送风管综合项目施工专项方案.doc_第2页
第2页 / 共20页
防空洞送风管综合项目施工专项方案.doc_第3页
第3页 / 共20页
防空洞送风管综合项目施工专项方案.doc_第4页
第4页 / 共20页
防空洞送风管综合项目施工专项方案.doc_第5页
第5页 / 共20页
点击查看更多>>
资源描述

1、目 录一、工程概况2二、施工准备3三、重要施工办法4四、安全保证办法14建工北章乐章防空洞送风管专项施工方案第一章 工程概况建工北城乐章位于重庆市江北区华新街道嘉陵四村,总建筑面积为29977.15m2,地下1层为停车库,地上33层,建筑高度99.00m。拟建建筑物建筑工程级别为一级;建筑物耐火级别一级;构造抗震设防烈度为6度;建筑构造安全级别为二级;构造类型:裙楼某些为框架-剪力墙构造,塔楼某些为框支剪力墙及剪力墙构造。由于该项目施工中发现某些基本持力层下有防空洞贯通,为保证构造安全,将持力层下防空洞用混凝土进行了某些封堵。现依照建重庆市江北区人民防空办公室文献:江北防办发【】12号批复,为

2、保证剩余某些防空洞使用,拟在本项目车库内,向下方人防洞室内开挖送风管,增大未封堵人防洞室通风效果。依照现场实地勘察,防空洞洞室其上覆盖完整中风化层,厚约12-14m,平面面积约200m2;高3m,宽2-3m,(详见附图1)。送风管平面详细位置详见下图:第二章 施工准备依照建设单位、设计单位商量后决定:1、 在车库内开挖2个直径为1200mm人工挖孔桩并用玻璃导管作为送风管。2、 人防洞室内送风管位置采用模筑衬砌方式进行保护。一、重要施工工序施工准备竖井开挖洞身净空检查模板、材料准备衬砌断面检查混凝土拌合运送坍落度、强度检查灌注混凝土进入下一步工序合格施工工序流程图人防洞室内模筑衬砌支模方式采用

3、木模及镀锌铁皮定型,并用脚手架钢管、扣件、木枋进行支撑。洞室内混凝土浇筑分两次作业,一方面洞壁两侧竖直方向进行关模浇筑,最后再压力灌筑洞顶拱形某些混凝土。砼成型后,经建设及监理单位检查合格后,再用1:2.5水泥砂浆抹面。由于防空洞内空间狭小,泵管架设困难,故本次混凝土浇注采用C25自拌混凝土,混凝土配合比提前与实验室进行沟通联系并进行试配,达到规定后再进行施工。洞壁两侧砼塌落度值控制在70100mm,洞顶混凝土坍落度控制在250mm270mm,水灰比控制在0.40.6,粗骨料粒径25mm(洞顶拱形某些采用细石混凝土高压灌筑),水泥标号不不大于P.O32.5。第三章 重要施工办法第一节 施工准备

4、1、 通道搭设,平整场地施工前,一方面在防空洞入口处各设立一台大功率正压送风机对防空洞进行送风(风机功率7.5KW,送风量240m3/H),以保证人员在防空洞内施工时空气流通,有足量氧气进入。 然后派作业人员在防空洞口用48钢管搭设3米长施工通道,以便进入施工区段。由于另一施工区域不属于我施工现场,我单位派管理人员协助建设单位与对方进行协商、沟通,保证施工顺利进行,依照现场实际勘察状况,酒店大门距离施工区域约300米(附:总平面布置图),该人防洞室封闭门在酒店洗衣间内,运送车辆无法进入,因而所有施工机具及材料只能从竹凌酒店大门由人工转运至施工现场,为了保证施工便道畅通,我施工单位会派工人将洗衣

5、间内设备、杂物搬出房间另行存储,并对场地进行平整以便施工。2、施工用电、用水防空洞内施工暂时用电,采用一种移动三级配电箱从工地配电箱接至施工区域,以保证施工正常进行。施工用水采用橡胶水管从工地给水处接至现场,另一施工区域用水从酒店接至施工现场。3、重要施工设备和材料序号设备名称型号规格数量国别产地制造年份额定功率(kw)生产能力用于施工部位备 注1九夹板侧墙模板2镀锌铁皮拱顶模板3钢管48450m支撑架4 扣件各种型号400支撑架5强制式砼搅拌机250L2台四川.76.0良好砼拌制6GS20E灌浆泵GS20E1台四川.65.5良好7电钻1台良好拱顶开孔8轴流通风机FQC41台重庆.14良好通风

6、9全站仪NTS-362R1台.5良好第二节 重要施工办法一、测量施工测量人员从地面用全站仪把坐标及高程引入地下车库,并建立地下防车库坐标系和高程系,并依照地勘报告与地勘单位、设计单位、建设单位和监理单位共同对本次竖井开挖范畴及工程数量进行拟定。二、人防洞室混凝土衬砌施工要点2.1 严格按照施工工艺施工衬砌混凝土质量,受到施工办法极大影响。特别是混凝土现场内运送、灌注、捣固、养生等办法对混凝土性能影响很大,因而,应仔细研究混凝土运送、灌注、捣固、养生等各个作业环节。严格按照设计规定及现场实验成果进行操作。混凝土灌注原则办法是采用混凝土泵,混凝土输送器因易产生离析,故压力应经常保持低压,并进行恰当

7、灌注管理。混凝土灌注,应依照灌注部位不同,严格按表2原则进行作业。表 2 混凝土灌注办法及原则位置项目原则边墙从突出口到灌注面落下高度1.5m 如下灌注1层高度4050cm左右流动距离不流动拱顶部灌注方式向上压力灌注流动距离10m左右表3 混凝土捣固办法及原则位置项目原则边墙捣固办法内部捣固器捣固器插入间隔50cm左右捣固器插入深度下层混凝土中10cm左右1处振动时间515s左右拱顶部捣固办法混凝土自密实人防洞室内,除洞口附近外,普通湿度比较高,温度也比较稳定。没有日照作用,也几乎不受风影响。在这样状态下,只要可以保持洞内湿润状况,就不需要附加养生条件。普通说,养生办法和原则,可参照表4规定。

8、表4 混凝土养生办法及原则项目原则养生办法养生时间(平均气温15)湿润养生普通硅酸盐水泥:5d早强硅酸盐水泥:3d高炉水泥、粉煤灰水泥和低热硅酸盐水泥:7d2.2模板支撑施工要点一方面,不论使用那种类型拱架,都要按设计图形状、尺寸制造,并具备设计强度和刚度。模板长度依照衬砌范畴大小、混凝土灌注能力、曲线曲率等而异,侧墙采用九夹板进行关模,钢管、扣件作为支撑系统,详见下图:洞顶采用镀锌铁皮进行关模,并用钢管、扣件及定型木枋作为支撑,(详细做法详见图4)。最后,考虑混凝土充填性、施工性,决定灌注口位置和数量。为了防止模板安装时开裂,在接缝处设立橡胶和发泡苯乙烯等接缝材,在脱模后将其出去。 拆模时间

9、对衬砌进度影响极大。拆模过早混凝土会发生开裂、堵头混凝土会崩塌、附着在模板上混凝土会剥离等。拆模时混凝土强度与隧道大小、形状、衬砌厚度、施工条件等关于,但至少要达到可以承受混凝土自重及施工中荷载强度才干拆模。决定拆模时间时,要掌握养生条件,试件强度发现特性等,并确认与否达到拆模时强度。2.3 运送混凝土拌合后应迅速运送,及时灌注,充分捣固。从拌合到灌注完毕时间限度,与混凝土配比、材料、温度、湿度、运送办法等关于。从拌和到灌注完毕时间,原则上,在外部气温超过25时为1.5h,在25如下时不超过2h。虽然运送时相称注意,也易于引起材料离析。如以为有明显离析时,应充分拌合后再灌注。洞内运送时应考虑混

10、凝土品质、灌注地点条件、灌注量、灌注速度、作业安全性等,选取适当办法。2.4 灌注2.4.1混凝土灌注前混凝土灌注前,要按设计图确认模板、钢筋等均按设计配备,并确认在灌注混凝土中模板等不会移动,设立好检测钉。应确认与否配备好各种灌注设备及人员。拱顶部混凝土灌注拱顶某些混凝土灌注,普通采用向上灌注方式。洞顶中心两侧设仰角4560向上灌注口,每隔一米设立两个。向上灌注方式比引拔方式混凝土充填性要好。也可采用充填性更好挤压方式(活塞方式)。见图“灌注砼示意图”。图4 灌注砼示意图拱顶某些混凝土灌注,重要是不要产生离析、各个角落不残留空隙、堵头处可以完全充填。因而,混凝土要持续灌注,并从堵头板开口处排

11、除泌浆水和空气。 为了的确地充填拱顶某些,可以研究采用高流动性混凝土,高流动性混凝土是具备自充填性,材料难于离析。此外,普通混凝土多少会产生泌浆而在拱顶背后产生某些小空隙。高流动性混凝土几乎没有泌浆,因泌浆引起空隙是不会浮现。为了防止因事故而中断灌注时,变化了混凝土流路,会产生空洞和厚度局限性。因而灌注时应向模板内持续地灌注混凝土。2.5 捣固捣固用内部捣固器是有效,因而,原则上采用插入式捣固器。插入式捣固器要使用适合衬砌混凝土灌注。拱顶某些不能使用插入式振捣器某些,要注意不要产生品质下降、厚度方向分离等缺陷。混凝土难于充填部位,应仔细捣固。混凝土灌注中断场合,再次开始时要特别仔细,捣固器应的

12、确地插入下层混凝土中。使用振捣器时应注意事项如下。内部振捣器尽量地垂直,以一定间隔插入,其间隔普通在60cm 如下。振动捣固应充分,其标志是混凝土和面板接触面浮现水泥浆线。混凝土容积减少也是一种象征。振捣器形状、大小及数量,应依照一次捣固混凝土容积决定。2.6养生衬砌混凝土灌注后,应保持硬化所需温度及湿度,不要受到有害作用影响,在恰当时期内进行充分地养生。为满足规定耐久性、水密性等品质,以及不产生有害开裂,灌注后一定期间内,要在恰当温度下保持充分湿润状态。2.7 质量检查质量检查是施工管理重要内容之一。咱们在某些规范和规定中,对混凝土衬砌质量检查,已有了明确规定。混凝土质量检查涉及:表面状态检

13、查、形状尺寸检查。表面状态检查表面状态检查,应对露出面状态、开裂有无、施工缝状态等用目视及器具进行。基于目视检查成果必要时应进行打击声检查。形状、尺寸检查衬砌完毕后,检查背后有无有害空洞。衬砌厚度检查,基本上用检测钉进行。用检测钉检测办法如下:检测钉在混凝土灌注时安设在模板上规定位置,混凝土灌注完毕后45h,解除附着,混凝土硬化后取出检测;三、竖井施工办法及技术办法1施工准备1.1、开工前先由测量人员定出竖井中心位置,依照测定中心位置就近选定一块地作为竖井施工场地。1.2、依照拟定竖井施工场地对场地进行平整并修建施工便道至竖井井口处。2场坪开挖2.1、依照放样竖井中心线,根据设计图规定放样出直

14、径为1.6m竖井场坪净空线,场地局限性处采用圬工挡护,保证竖井施工安全。2.2、场坪四周应开挖预留排水沟,并在地势较低处设集水沟将水排出场坪内.3、井身开挖及护壁施工3.1、井身开挖(1)竖井井身开挖前在井口设立龙门架小型电动葫芦作为提高设备,采用钢板及型钢自制容量不大于1m3装碴筒装碴。(2)重要采用人工开挖、石方依照岩层状况可以采用人工风镐凿挖采用风镐凿挖,循环进尺1m,每天不少于2个循环。(3)土方采用龙门架电动葫芦配装碴筒将土方吊运至井口,手推车推至指定堆碴点进行堆放,运用装载机配合自卸汽车运至指定弃土场进行堆放。(4)每开挖1m应及时施工护壁,当井壁层稳定性差时,应缩短护壁分节高度,

15、采用0.5m每节,必要时应对护壁钢筋进行加密和加厚护壁,以保证施工安全。(5) 潜水泵或抽水机、排水管配合机械式排水;施工时在开挖面挖集水坑,用潜水泵把水抽至井口顺水沟排出洞外沉淀池池,经解决后排至指定地点。 (6)当竖井开挖不不大于10m时应在井口设立鼓风机,运用软风管向井内供风。(7)随竖井开挖观测并描绘周边围岩状况,随时分析岩层稳定性,画地质柱状图,保证施工安全。3.2、护壁施工(1)护壁施工前由测量组将钢筋、模板进行定位,定位采用竖井十字线垂球进行放样,放样过程中使用0.5kg垂球进行竖井中心传递,为了保证垂球稳定性,垂球要侵入井底下方油桶内,油桶大小依照现场状况选用。护壁钢筋按规定进

16、行原材料实验,采用在加工场加工现场绑扎办法,钢筋搭接均采用焊接,单面焊焊缝不不大于10d。钢筋绑扎时,做好防护工作,防止钢筋被污染。(2) 护壁模板由测量组将模板制安线进行放样,模板采用2cm胶合板木板立模,制作成八块进行拼装,采用直径方向交叉支撑,并严格依照测量放样校核中心位置及护壁厚度,运用十字架对准轴线标记,在十字交叉中以悬吊垂球,复核模板位置,保证垂直度,符合规定后,可用木楔打入土中支撑模板,稳定位置,防止振捣砼时模板发生位移,模板上缘直径应为设为设计护壁尺寸,下缘比设计护壁尺寸大10cm,以便护壁砼浇筑时入模。(3)护壁砼浇筑采用自拌砼,运用电动葫芦机下放串筒进行浇筑,捣固运用直径3

17、0mm插入式捣固棒进行捣固。(4)护壁砼在常温下24小时后即可拆模,继续开挖下一段井身.竖井开挖护壁施工示意图:4、井口施工开挖、衬砌施工完后,直接立模浇筑井口围墙,井口围墙内模运用衬砌模板立模,外侧采用木模板拼装成型,运用砼进行浇筑,插入捣固器振捣密实,井口盖板采用复合盖板进行封闭。7、重要机械设备配备重要施工设备配备表序号设备名称数量规格型号重要工作性能指标使用部位1风镐2G10/开挖2小型电动葫机1/3T提高3空气压缩机1LGYF20-10/710m3/min风镐4空压机1TA-120N2m3/min风稿零星除5发电机1GF-250KW/6潜水泵2100TSW-5/抽井内积水7交流弧焊机

18、2BX1-500500A钢筋加工8插入式振器2ZN50/ ZN30/混凝土振捣9手推车4/运送土石方10自卸车1/运送土石方第四章 安全保证办法1、 安全方针和安全目的坚持“安全第一,防止为主,综合治理”方针,建立健全安全管理组织机构,完善安全生产保证体系,杜绝较大生产安全和交通事故,杜绝3人(含3人)以上重大伤亡事故,杜绝责任死亡事故,消灭责任设备、火灾、爆炸等事故,杜绝责任因工重伤和负伤;无火工品、重要器材设备被盗事故;防止、控制职业病,防止急性中毒事故发生。保证人民生命财产不受损害。创立安全生产原则工地。严格执行民用爆炸物品安全管理条例(第466号国务院令)。建立完善安全管理制度和明确应

19、急预案。严格遵守国家、铁道部和成都局所制定各项安全办法办法。本工程安全技术规程执行TB10401.1-。2、 安全生产管理组织机构建立健全安全生产责任制,明确项目经理为第一负责人,实行逐级负责制。建立以项目经理为组长,项目副经理、专职安全员为副组长,安全质量部、施工技术部及各部有关负责人,领导和组织实行本项目安全管理,保证明现安全目的。领导小组办公室设在安全质量部,安全质量部部长兼办公室主任。安全管理组织机构见下图:项目经理总工程师综合部施工技术部物资设备部工地实验室架子队队长专职安全工程师安全质量部5. 环保部项目副经理筹划财务部施工作业队安全小组班组安全自检小组班组安全员安全专检小组安全监

20、督小组安质部和各安全专检小组、安全监督小组在项目经理部安全领导小组领导下,详细实行各项安全管理工作,以专检和监督方式为主,实行“安全生产一票否决权”。各施工作业队安全管理小组是各作业队施工范畴内安全管理实行机构,组织作业队各安全自检小组和班组安全员,实行施工过程安全管理和监督监督。3、 重要人员和部门安全管理职责项目经理项目经理对安全生产负领导责任,组织施工生产时,在筹划、布置、检查、总结、评比生产各项活动中,都必要涉及安全工作。其重要职责是:领导职工贯彻执行国家关于安全政策、法令、法规及上级关于指令、规定,批准、颁发项目部安全规章制度和操作规程。定期召开项目部安全生产例会,总结经验教训,查找

21、问题,研究整治对策办法,及时消除事故隐患。加强对安全工作领导,支持安全人员工作。审批劳动保护技术办法筹划、安全生产工作经费筹划。保证本项目安全生产投入有效实行。组织制定并实行本项目生产安全事故应急救援预案。如实上报生产安全事故和铁路交通等事故。安全质量部严格贯彻执行上级各项安全生产规章、制度、法规、法令和决定、决策。制定项目部安全生产管理办法、安全规则。负责安全生产原则化文明工地建设,收集安全信息、推广先进经验、组织开展安全生产检查评比、开展安全月(周)活动。安排、检查、总结安全监察工作,支持、指引业务人员开展工作。组织安全生产大检查,掌握整个工程生产状况。参加安全培训考核工作。参加事故调查与

22、解决,并将成果上报关于部门。施工技术部在编制施工组织设计和采用新技术、新工艺、新材料作业等重点工程时,结合实际、编制安全技术方案和办法,进行技术交底,并检查执行状况。同步在安全环保部备案。组织关于人员对新、难重点项目、特殊项目、不良气候条件及危险性较大工程项目,制定专门、有针对性安全技术办法,并报项目经理审批后,付诸实行。同步在安全环保部备案。参加事故调查与解决,并将成果上报关于部门。物资设备部制定机械设备、机动车辆安全技术操作细则和管理使用、维修保养、定期检修制度。组织定期车辆设备大检查和交通事故、设备、电力事故调查解决。对无安全防护装置机械设备提出安全装置设计、购买筹划,并督促实行。同步在

23、安全环保部备案。参加安全培训考核工作。参加事故调查与解决,并将成果上报关于部门。施工队队长认真执行关于劳动保护规章制度,执行项目部批示、决定。合理组织生产,以身作则抓好安全生产和劳动保护工作。在筹划、布置、检查、总结、评比生产各项活动中,都必要涉及安全工作。组织成立施工队安全工作小组,明确小构成员职责,并上报项目部质量管理部备案。进一步施工现场,经常检查施工现场设备、工具、工作场合和工人个人防护,制止违纪、违章、违制,对事故隐患及时进行解决,并填写安全检查记录。开展安全生产原则化工地建设,保证作业环境、生产设备符合安全卫生规程规定,及时发放劳保用品并监督对的使用,不断改进职工作业条件。经常向职

24、工进行安全知识、安全技术、规章制度和劳动纪律教诲,认真抓好安全教诲月(周)活动开展,检查“三级”教诲和技术培训状况,对不合格者,不准上岗操作。组织关于人员对新、难重点项目、特殊项目、不良气候条件及危险性较大工程项目,制定专门、有针对性安全技术办法,并报项目部审批后,付诸实行。若发生安全事故时,及时组织急救,并按规定及时登记、上报,参加安全事故调查与分析,督促关于人员写出事故报告,并负责提出防止改进办法。审定安全生产短期规划,并组织贯彻执行,完毕项目部暂时交办任务。专职安全员在队长直接领导下,认真贯彻执行安全生产方针、政策、法令、规定、规程、条例等和项目部批示、决定、决策。依照施工队年度工程任务

25、、施工状况、工艺流程、施工办法、所用机械性能及自然环境特性,组织编制安全生产、劳动保护办法筹划。协助队长做好全队安全工作,督促工程技术人员、工班长实行各项安全生产和劳动保护办法和规定。做好“三级”安全培训,抓好寻常安全教诲。跟班作业,监督检查施工现场,发现问题及时纠正。4、 安全施工办法(1)因防空洞内道路错综复杂,在防空洞墙壁每隔5米设立一张自发光道路批示牌,防止突然停电时,工人迷路;(2)模板支设和拆除必要严格按工序进行,模板没有固定前,不得进行下一道工序施工。拆除间隙应将已活动模板及构件固定,严防突然掉落、塌落伤人;(3)施工人员按照有关规定配备防尘器具;施工现场应保持通风整洁卫生,运送车辆出场必要冲洗干净;(4)实行严格进洞出动级别制度;每天施工完毕,将防空洞口暂时封闭,防止闲杂人员进入;建工北城乐章项目部 11月11日
