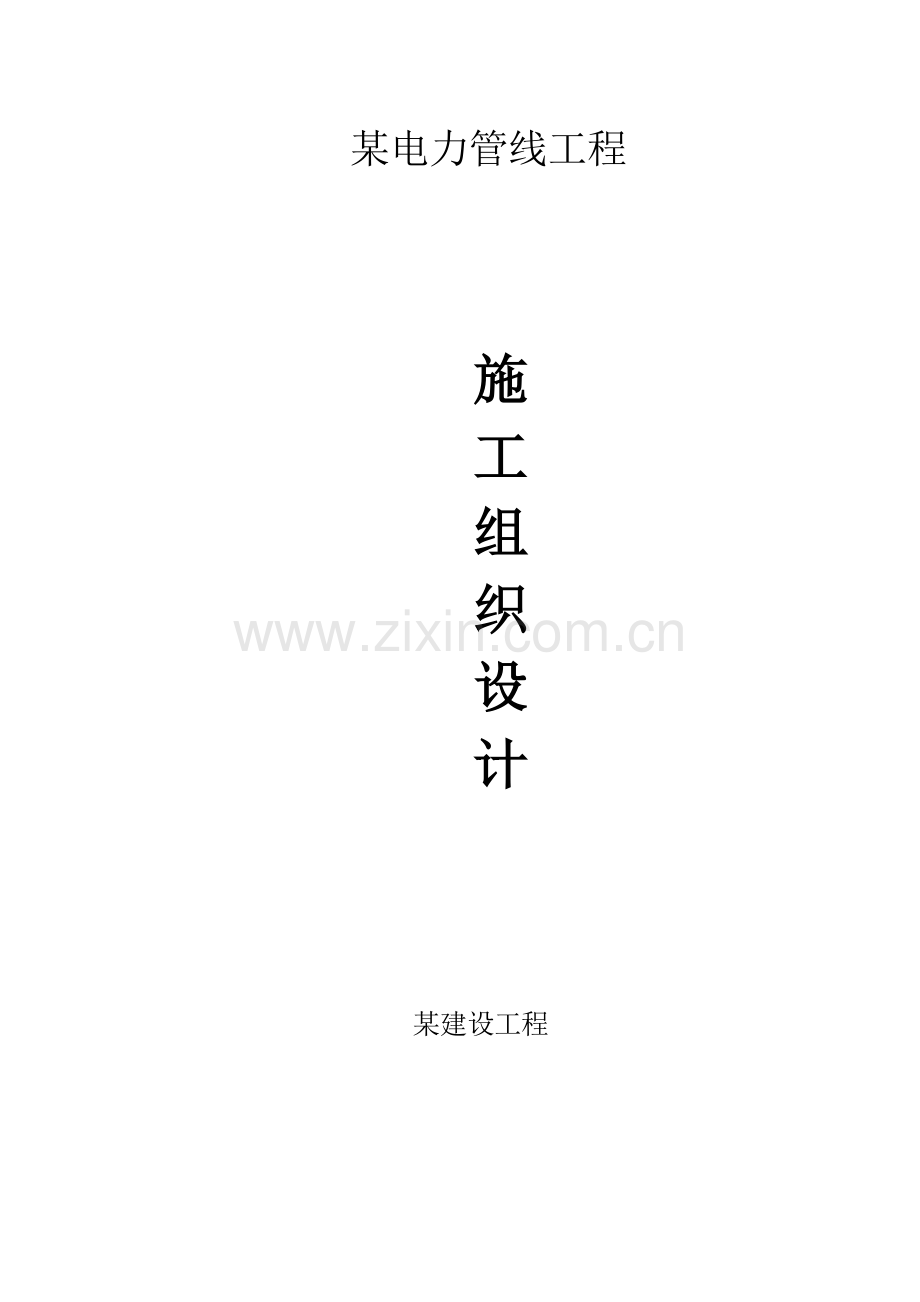

电力管线综合重点工程综合标准施工组织设计专业方案.doc

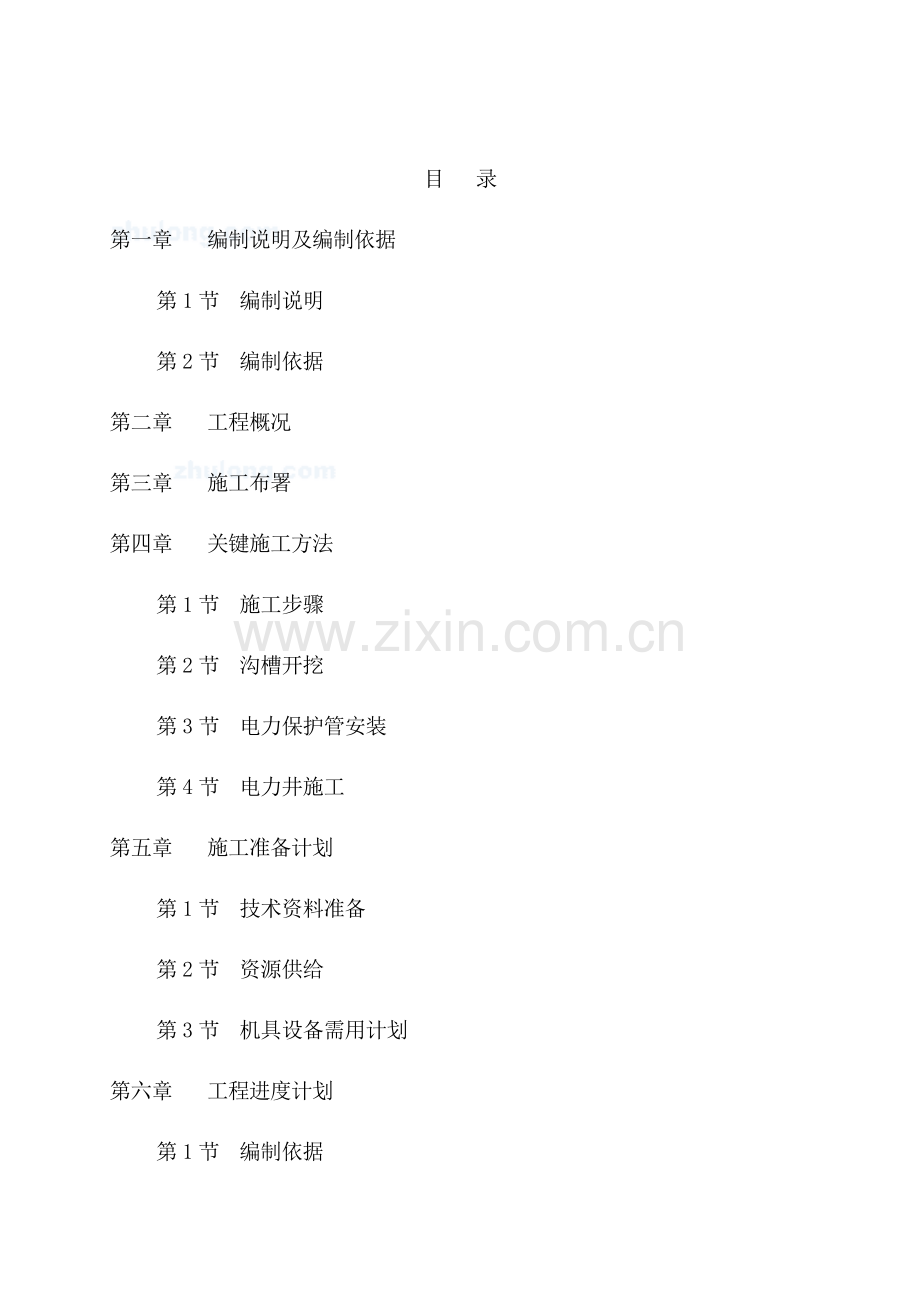

某电力管线工程施工组织设计某建设工程目 录第一章编制说明及编制依据第1节编制说明第2节编制依据第二章工程概况第三章施工布署第四章关键施工方法第1节施工步骤第2节沟槽开挖第3节电力保护管安装第4节电力井施工第五章施工准备计划第1节技术资料准备第2节资源供给第3节机具设备需用计划第六章工程进度计划第1节编制依据第2节工程进度计划第3节确保工程工期技术组织方法第4节确保工程工期提前确保方法第七章工程质量确保方法第八章安全文明施工方法第1节施工现场根况第2节文明施工方法第3节安全技术方法第九章工程具体方法第1节地下管网及周围建筑物保护方法施工组织设计附图、附表附图1：组织机构网络图施工进度计划图第一章 编制说明及编制依据第1节 编制说明一、本投标施工组织设计严格根据工程招标范围和招标文件对施工组织设计要求进行编制。在人员、机械、材料调配、质量要求、进度安排等方面统一布署标准下，由土建、安装二大专业组成二、依据本工程设计特点、功效要求，本着对业主资金合理利用，对工程质量高度责任感，我们编制标准是“经济、合理、优质、高效”三、本投标施工组织设计编制，受到了我企业高度重视和大力支持，企业将参与过类似工程施工相关责任人召集在一起，形成方案编制专题小组，采取“对比优化、博采众长”编制思绪，努力争取本方案关键突出，针对性、可操作性强。第二章 工程概况一、工程介绍：某路西起某西路,南至某大桥,全长约960米,沟通某路和运河西路某路长约310米，某路(某西路某路段)新排5*3孔电力管廊,电力管在道路左侧人行道内,距离人行道内侧1.5米处,起点和某西路计划5*3孔电力管廊接通,终点和某路计划5*3孔电力管廊接通,电力管道过河时随桥架设 工程工期要求：90天 关键工程量:A型直通井 5座B型四通井 3座C型三通井 3座D型桥头井 2座E型三通井 3座（5-200）*3UPVC 425米（5-200）*3CPVC 84米（6-200）*1CPVC 96米（7-200）*2CPVC 417米（6-200）*2CPVC 77米二、工程施工特点1、工程施工协调度大1）本工程电力管道部份沿某西路某大桥路段铺设。施工场地无人流、车流 2）、工期要求紧依据建设方要求，工期为90天2、工程质量要求高本工程含有质量要求高，工程牵涉面广，社会影响大，工期较为担心等特点，所以要求必需精心组织，规范施工，确保工程质量万无一失，在施工准备阶段制订具体切实可行施工计划，建立健全和完善质量体系组织机构，并在施工过程中严格实施ISO9002标准，按ISO9002程序文件要求对工程质量进行跟踪、检验和控制。同时材料人员严把材料设备关，杜绝不合格材料、设备、半成品进入施工现场。施工人员严把施工质量关，严格按相关规范和设计要求进行施工作业，控制好各工序质量，杜绝不合格产品进入下道工序，实施质量“三检制”，把质量事故苗头消亡在萌芽状态中第三章 施工布署一、施工总体目标我方将认真落实实施质量方针，“精心组织、规范施工、质量第一、信誉至上”。并优化组合调配施工技术力量，在资源等方面全力给予确保。采取优异成熟施工工艺，采取各项有力方法，确保工程高速、安全、文明施工，按协议要求及承诺全方面完成工程任务，确保以下管理目标实现1、工程质量目标 工程一次交验合格，努力争取优良工程2、工程工期目标 严格根据协议要求要求按时进场施工，并在施工全过程中采取多种抢工方法，合理组织施工工作，确保在12月22日工程全部完工3、安全管理目标 按建筑施工安全检验标准（JGJ59-99）要求，实现现场安全达标，杜绝死亡、重伤事故，重大设备、交通和火灾事故4、文明施工目标 落实实施建设部建筑工程施工现场管理要求和JGJ59-99中相关文明施工检验标准，强化施工现场管理工作，建成文明施工标准化现场二、施工组织和管理1、施工组织机构为确保该工程总体目标实现，本着“科学组织，精心施工”精神，根据关键工程施工要求，在项目经理统一领导下，根据“项目法”施工模式实施管理。项目经理代表承包人对工程质量、进度、安全、文明施工、经济效益等全方面负责项目部经理机构由项目经理1人，技术责任人1人，下设施工员、质检员、安全员、材料员等人。实施项目经理负责制，负责主持该项目全方面工作2、管理职责项目经理负责组织健全各阶段现场项目部，全方面推行施工协议，对总责任人负责。定时检验工程施工进度、施工质量、施工安全，并对工程施工生产重大问题决议。另外，还应按施工组织设计和工程实际需要调配劳动力、机具、工具、设备、材料以满足现场，按制订施工目标领导、检验、监督项目部在工程施工各阶段实施情况项目部全方面、具体负责现场施工组织管理工作，负责落实完成各项施工任务。同时还应强化项目部内容管理工作，并根据施工组织设计、专业施工方案、施工图纸、随机技术资料和国家相关施工验收规范等精心组织施工作业，制订各项工作实施计划，高标准、严要求、狠抓技术、质量、安全管理工作。另外，还应落实各项准备工作，落实实施各项制度和方法，切实控制好施工进度、质量、安全，确保总体目标全方面实现3、协调管理协调行为应符合现行法律、法规和规章，不得损害各方和国家利益，并本着为用户服务宗旨，保障施工有序进行，全方面推行协议。协调应本着有理、有利、有节进行，搞好事情各方配合关系三、施工配合严格实施甲方、设计院、监理单位发出修改、变更、整改等相关通知，亲密配合业主、设计院、监理单位搞好本工程综合管理工作，使工程质量、进度更上一层楼第四章 关键施工方法第1节 施工步骤图纸会审电力井浇筑完工验收路面恢复沟槽回填安全文明档板搭设沟槽开挖测量放线垫层浇筑电力管安装包裹浇筑第2节 沟槽开挖一、施工放线。经相关部门验桩后，在设计走线所定中心桩两侧，分别划出石灰线为管槽边线，两折角之间为直线二、开挖方法：为确保工期，关键采取大型挖机开挖，在机械无法挖掘，地下障碍较复杂或沟槽边树木及围墙等密集地段采取人工挖掘，对于沟槽占据公路及过街混凝土先用切割机切割混凝土路面，然后再进行挖掘，以确保施工端面整齐，美观三、沟槽挖深以设计图断面图所表示为准。遇土质松软地段，应按要求做好放坡和支撑方法，支撑以撑板形式为主，随挖土加深立即安装，开始支撑开挖沟槽深度不得超出1.0m，以后开挖和支撑交替进行，每次交替深度宜为0.40.8m。支撑应常常检验，当发觉支撑件有弯曲、松动、移位或劈裂等迹象时，应立即处理四、管沟挖至设计管底标高后，在下管安装前，应按设计要求验槽，并对不达标处修整，槽底应检平，有超挖，用素土和黄沙扎实至设计标高后方可下管安装五、管槽两侧堆土不得高于1.5米，且距槽口边缘不宜小于0.8米；不得掩埋消火栓、管道闸阀、雨水口、测量标志和多种地下管道井盖，以妨碍其正常使用。不得堆放于公路易造成交通阻碍地方，应采取夜间立即运除余土六、基础基坑开挖后采取基坑排水，施工时采取潜水泵抽排水，并注意坑边坡稳定和地基不被扰动七、沟槽开挖完成后，应立即浇筑垫层进行封闭第3节 电力保护管安装管槽开挖成形后，经建设、监理、沟槽施工单位、安装施工方四方验收合格后，才能进行安装工作一、管道运输：1、管道下车时，应轻拿轻放，不得直接自车上推下2、管道运至施工现场后，应堆码整齐，堆码高度小于1M二、管道安装：1、安装前对管材逐根检验，有没有裂纹、弯曲质量等缺点，按厂家技术要求进行安装2、用清洁抹布擦净管子插入端外表面和接收端里面及橡胶密封圈3、保护管连接和敷设：先将管子配置好，然后按次序将管插接，其配管方法以下图所表示，插管时可用机械（插管机）操作，也可用槌打方法插入。第4节 电力井施工一、工艺步骤垫层浇筑井底及模板钢筋制安浇筑井底砼井壁钢筋及模板制安浇筑井壁砼井顶钢筋及模板制安浇筑井顶砼井内构件安装二、钢筋工程1、垫层浇好后，应进行底板钢筋绑扎，底板钢筋配制应在垫层浇筑前完成并分类堆放，钢筋绑扎前先在垫层面上放样，弹出池壁墙轴线。绑扎时，严格按设计要求绑扎，先底层后上层，钢筋接头采取搭接，再安装好池壁墙基础插筋。在安装绑扎钢筋同时，也应安装好对应预埋件，钢筋保护层应严格控制2、底板钢筋绑扎完成后，应进行立模，模板采取18mm厚九夹板3、钢筋接头采取搭接，受拉钢筋搭接长度900-1000mm，锚固不得小于800mm，接头应相互错开，同一截面处钢筋接头数量不得大于总数量25。遇孔洞时应尽可能绕开不得截断，如必需截断时应和孔洞加固环筋焊接锚固三、模板安装1、模板采取18mm厚九夹板，模板应平整，且拼缝严密不漏浆，并应有足够刚度、强度2、模板结构应牢靠稳定，可承受砼拌合物侧压力和施工荷载，且应装拆方便四、砼工程1、砼浇筑和振捣砼采取商品砼浇筑1）钢筋及模板工程验收合格后，即可开始浇捣砼，砼浇筑前把砼计划用量提前上报业主，方便业主有统一安排2）砼浇捣时，施工员及质量员必需在现场监督指导，每次浇筑前，对振动器及其它操作人员进行技术交底3）浇筑砼前，模内垃圾、泥土和钢筋上油污等杂质，应清除洁净并洒水湿润2、混凝土养护工作对防水砼养护要求较严，墙体采取不拆模养护。拆模时防水砼强度必需超出设计强度等级70，砼中心温度和环境温度之差，不得超出25，以防砼表面产生裂缝混凝土拆模后派专员负责自然养护，浇水次数以能保持混凝土有足够润湿状态，养护期通常不少于七昼夜。渗有缓凝剂混凝土养护不少于14d，养护强度达成1.2MPa以上方能上人操作。拆模后该回填土地方应立即回填土3、砼试件留置和编号混凝土试块按要求留设三组，一组为早期和结构同条件养护，用以确定混凝土拆模强度。二组为28天标准强度，三组为28天标准强度备用试件砼试件留取、成型、编号、养护各步骤要认真控制，以提供试件代表性，正确反应混凝土结构施工强度试件编号应注明部位、时间、砼标号。试件送检应在28天内进行，见证取样试件必需见证人送检4、质量标准及方法1）砼原材料必需符合现行国家标准、施工及验收规范和设计相关要求2）按设计要求砼中加防水剂，防水剂应有出厂合格证及使用说明书，现场复验其各项性能指标应合格。施工缝处加BW止水条，该材料可遇水膨胀有效地预防结构渗水3）检验模板尺寸，坚固性，是否有缝隙、杂物，对欠缺之处应立即纠正4）检验配筋，钢筋保护层，预埋铁件，穿墙管等细部结构是否符合设计及规范要求。合格后填写隐蔽工程验收统计5）检验砼拌合物在运输、浇筑过程中有否离析现象，观察浇捣施工质量，发觉问题立即纠正五、沟槽回填：1、槽底至管顶30cm范围内，素土回填，不得含有机物和砖、石块等硬块2、管道回填应分层扎实进行，每30cm一层，用石夯、木夯扎实至20cm3、回填0.3米以上，才能用土石混合夯填至原标高4、因为施工现场不能堆放泥土，泥土在开挖时已进行外除，所以采取借土回填，但必需保持工作面整齐第五章 施工准备计划本工程工期短，时间紧、任务重、质量要求高，资源投入量较大，所以，必需做好各方面准备工作，加强管理，做到有序施工，以确保总体目标实现第1节 技术资料准备一、施工技术准备序号工作内容完成时间实施部1读图会审开工前项目经理，各专业技术责任人2编制施工组织设计开工前项目技术总责任人，项目经理3编制施工图预算开工前预算部4制订进度计划开工前项目部5制订加工件计划开工前项目部，材设部6特殊工种培训开工前质安部二、施工资料准备工程适用关键施工资料包含设计图纸、国家相关施工及验收规范、相关施工图集和对应质量检验评定标准，详见下表所表示：序号资 料 名 称资料代号(一)设计图纸资料(二)本企业ISO9002质量手册相关程序(三)现行相关施工验收规范、标准1施工现场临时用电安全技术规范GBJ46882建筑施工安全检验标准JGJ59993工程建设施工现场焊接目视检验规范CECS 71：944工程测量规范GB50026935现行有效相关图集6建筑安装工程质量检验评定用表填写说明GBJ300887建筑工程文件归档整理规范GB/T50328-8混凝土结构工程施工质量验收规范GB502049建筑工程施工质量验收统一标准GB5030010建设工程项目管理规范GB/T5032611混凝土质量控制标准GB5016492第2节 资源供给一、关键劳动力需用计划（高峰期）序号工 种人数工作内容1项目经理1对工程现场进行全方面管理负责相关协调工作。2施工员2负责各施工面具体工作，确保工程质量和安全、进度。3质检员2对工程质量进行全方面监督和检验4安全员2推行安全管理和监督检验，负责落实工程安全技术方法实施。5预算员1负责编制工程预算工作。6材料员1按工程计划组织材料进场，负责和甲方材料员联络，完善相关手续。7电工2负责工程用电安全，安装搭设施工用电工作。8平工30负责土建工作等9资料员1负责工程完工签证资料，按规范随工程进度进行。第3节 机具设备需用计划为确保该工程按期完工，承包人决定提升机械化作业程度。在该工程施工中拟投入机具、工具、设备以下表所表示本工程所用仪器仪表及设备全部检验合格且全部在使用期内序号名 称单位数量备 注1配电箱台32污水泵台43挖机台14汽车（4T）台45汽车（8T）台56吊车（8T）台17电缆线米2008砼振动棒台49发电机台210全站仪台111水准仪台1第六章 工程进度计划第1节 编制依据一、土建作业进度计划二、安装工程实物工程量三、国家相关劳动定额第2节 工程进度计划详见附图：施工进度计划横道图第3节 确保工程工期技术组织方法一、依据本工程特点组建骨干、高效项目经理部，负责安装工程具体实施，同时主动组织施工队伍和机具设备、材料、工具快速进场，高速完成开工前准备工作，及早投入施工二、在施工过程中，施工组织设计实施动态管理，定时检验落实工程进展情况，立即调整部署，优化施工组织设计三、建立每七天协调例会制度，举行和建设单位、设计单位、监理单位、土建项目部联席办公会议，立即处理各阶段出现技术、质量、安全交叉作业等问题，确保施工进度按制订网络图进行四、作好图纸会审工作，避免重大设计变更五、狠抓质量通病和关键部位施工，强化安全和质量管理工作，尽可能避免质量返工和重大返修工作，预防重大安全事故发生，确保施工连续均衡进行六、配置足够水平及垂直运输设备，加强设备材料运输能力。同时采取有效管理手段，充足发挥机械设备最大效能，提升劳动生产率七、亲密和建设、设计、土建等单位联络，加强协调工作，搞好关系，求得各单位支持和帮助，方便安装工作顺利开展八、加强施工计划管理工作，确保劳动力、机具、工具、设备、材料供给立即性，降低浪费和窝工现象，提升工时利用率。 九、合理安排劳动力，做到人尽其能，工尽其时。在安排任务时充足考虑技术情况、专长、劳动态度等原因，避免或降低因安排不妥而产生窝工现象，或任务和能力不均衡引发低效现象，努力提升劳动生产率，缩短施工工期第4节 确保工程工期提前确保方法一、严格按上述施工进度控制方法施工进度，使工程施工进度按计划进行二、伴随工程施工不停进行，应不停调整和修正施工进度网络图，使施工进度自始至终纳入计划轨道中，从而达成管理目标三、主动和甲方协调，使设备、材料供给能满足抢工进度要求四、加强采购力量，确保工具、机具、设备、材料均按计划要求满足施工现场需要五、充足发挥技术优势，调集施工技术力量投入该工程施工，加大技术投入，尽可能避免返工造成时间上浪费六、充足利用机械设备准备优势，尽可能采取机械化施工作业，加大机械化施工力度，提升工作效率，缩短工期第七章 工程质量确保方法为使工程质量在整个施工过程中自始至终处于受控状态，除在施工过程中严格遵守和实施协议文件要求技术规程和国家现行相关技术标准、规范要求外，依据已取得经过ISO9002质量认证体系所制订质量手册、质量管理程序文件，特制订以下质量确保方法各方面内容一、组织机构为了确保工程质量等级和质量目标能按计划实现，必需建立健全完善质量确保体系组织机构。在落实实施ISO9002标准同时，按程序文件要求推进质量确保体系组织机构正确、有效地运行二、项目经理质量职责项目经理为工程质量第一直接责任人，对工程质量方针、目标实施全方面负责三、项目技术责任人质量职责在项目经理领导下，认真落实质量方针和目标，组织制订该项目标工程质量技术确保方法。严格本工程施工技术和质量检验管理，并对其工程质量负责。制订和实施工程质量计划，加强施工过程控制，对因技术管理原因造成质量事故负责。主持编制项目标实施性施工组织设计，明确其技术标准和质量确保要求，并在每项工程开工前做好技术、工艺和质量交底四、项目部质量责任人质量职责做好施工过程听质量检验，发觉问题立即提出质量检验整改通知单，限期整改，并追踪检验。搜集保管好该工程相关质量统计，不合格审核单，参与工程质量检验和评定，提供工程质量抽检数据，提出工程质量评定等级意见第八章安全文明施工方法落实实施建设工程施工现场管理要求，按建筑施工安全检验标准（JGJ55999）要求，实施安全施工现场达标，实施重庆市建筑工地文明施工标准相关文件要求创建一个安全文明施工环境第1节 施工现场概况一、本工程电力管道部份沿某西路某大桥路段铺设，施工场地无人流、车流第2节 文明施工方法一、工业校内施工：1、施工时间，现场将设巡视专员一名，对行人立即提醒，以确保安全；2、校内施工采取双面搭设施工挡板，为降低噪声，在挡板内侧加设100MM厚隔音层。3、在校内教学楼出口及路口搭设人行便桥，人行便桥处就设置路灯二盏，二、某西路某大桥路段施工：1、某西路某大桥路段沿公路施工，无行人。 2、施工时间，现场将设巡视专员一名，对行人立即提醒，以确保安全；三、过街施工方法：本标段出管线有多处需穿越公路及过街，无车辆通行1、穿越公路路段开挖前，必需向当地相关部门、路政管理机关和相关单位汇报，经同意后方能开挖，严禁随意开挖2、道路开挖应依据地址情况选择优异施工机具，以加紧开挖速度，可选择挖掘机、风镐、石材切割机等机械3、较宽路面开挖时，应分两半进行，即先开挖二分之一，当管道安装回填后，再开挖另二分之一4、开挖后管沟应在沟上方铺设=30mm以上钢板，当沟面较宽时，则应先架设钢梁，再铺钢板5、路面开挖地段，应设置安全防护栏，标示牌和红色警示灯，以防车辆、行人误入而发生不幸6、路面从开挖到回填前，开挖段应派专员守护，以防不测7、管沟开挖后，应立即进行管道铺设、安装，并立即回填、扎实、恢复路面四、扬尘制订专题控制方法为深入控制城市道路扬尘污染，提升主城区空气环境质量，依据中国道路交通安全法、国务院城市市容和环境卫生管理条例和无锡市城市环境卫生管理条例等要求，本企业对扬尘制订专题控制方法以下：1、在城市道路上运输渣土、砂石和垃圾等易撒漏物质，必需使用密闭式汽车装载2、密闭式汽车必需符合国家及本市相关密闭运输车辆技术要求。汽车密闭改装应到有对应资质企业进行，凭改装企业出具密闭运输车辆合格凭证方可进行密闭运输3、运输渣土，须按无锡市城区建筑渣土清运管理措施要求，取得建筑渣土准运证后方可进行。对改装密闭式汽车，本企业在办理建筑渣土准运证时，会交验公安交通管理部门出具车辆变更证实。建筑渣土准运证应放置在驾驶室正面醒目处备查，运输建筑渣土时应根据建筑渣土准运证要求时间、路线行驶，在指定地点倾倒4、运输易撒漏物质必需装载规范，保持密闭式运输装置完好和车容整齐，不得沿途飞扬、撒漏和带泥上路5、施工工地和渣土处理场地进出口道路应该硬化处理，并设置车辆冲洗设施，以预防车辆带泥出场，保持周围环境清洁6、本企业会同业主、监理制订和完善具体工作方法，认真组织实施。和业主签定责任书，和运输企业、车主签定责任书，明确要求使用合格密闭车辆运输易撒漏物质7、开挖弃土、弃渣运到指定弃土场堆放，弃土场弃土堆放整齐，边坡稳定平整，做好排水设施。大风天气弃土堆必需进行遮盖8、运输散料和弃渣车辆在道路上行驶要求装载适量，严禁沿途漏洒。车辆上路前对轮胎、车厢进行冲洗，以免污染道路。运输易被风吹落粉状材料（砂等）时，进行必需覆盖。 9、施工现场要常常养护和洒水，预防道路扬尘10、施工现场使用锅炉、茶炉、大灶，必需符合环境保护要求。烟尘排放黑度达成林格曼级以下11、拆除临时设施时，应随时洒水，降低扬尘污染五、其它方法：1、门前实施“三包”，确保现场各类材料堆码有序，现场排污水沟处于良好状态2、施工工人操作地点和周围必需清洁、整齐、做到干活脚下清，活完场地净3、钢筋分型号、规格、货架式堆放，并排牌标明规格，成型钢筋必需标明使用部分4、施工机具要做到摆放整齐，机身保持整齐，口号编号显著，安全装置灵敏有效，机棚内外洁净5、运输多种材料、垃圾等有遮盖和防护方法，预防泥浆等随车带出场外，影响市容环境卫生6、现场施工人佩戴身份卡7、施工人员进行文明、社会道德教育。要求着装整齐，讲卫生，不随地吐谈，不大声喧哗，严格遵守社会公德，职业纪律，妥善处理施工现场周围公共关系，争取相关单位和群众谅解和支持第3节 安全技术方法一、安全管理组织机构为了成功地实施安全管理，确保全部参与施工人员在一个安全环境里工作和生活，确保输配水管安装工程高效、优质交付使用项目部拟组建安全管理组织机构见附图二、安全管理1、严格落实国家劳动安全法规，严格实施国家建筑安装工程安全操作规程和建筑法及无锡市建筑条例，加强现场人员安全教育工作2、设置专职安全监督人员，每七天召开安全会议，检验安全规章制度落实情况，立即发觉和消除事故隐患3、电工、焊工等特殊工种必需持证上岗，电工操作时必需有安全监护人三、安全方法1、建立现场安全管理小组，由项目经理主持日常安全活动并配置专职安全员。坚持“安全生产、预防为主”方针，严格遵守国家颁发安全技术操作规程，坚持三级安全检验，三级安全值班，三级安全教育制度2、施工现场临时用电严格实施JGJ46-88施工现场临时用电安全技术规范，并编制具体施工现场临时用电施工组织设计3、进入现场人员一律着本企业统一工作服，并要戴好安全帽，车行道施工人员必需配戴黄色安全帽4、建立健全安全生产责任制，进入施工现场人员，应严格遵守安全生产规章制度，做好各级安全检验培训工作5、施工责任人、安全员天天须新临现场进行验收，并建立验收手续6、机械设备应实施定人定机制度，确保机械设备正常转动和操作人员及她人在施工中安全7、在作业区设置防护围栏、警告标志，并有专员监护，严禁非作业人员入内8、全部分部、分项施工全部必需编制安全技术方法。安全技术方法要有针对性，应依据工程特点、施工现场环境、施工方法等编写9、抓好劳动卫生工作，发明良好作业环境，保护工人身体健康10、狠抓施工现场防火工作。施工现场明确划分用火作业区；易燃、可燃材料堆放场等。现场配置对应种类、数量消防器材第九章 工程具体方法第1节 地下管网及周围建筑物保护方法一、地下管网保护方法1、挖管沟前，应依据业主提供地下管网资料，做出显著标志，标明每一处沿线下方埋地设施名称，属性、材质、特征、断面尺寸和埋深2、对于关键市政设施，应和相关方面取得联络或认可，并应取得其管道管理部门同意，必需时应在其监督下开挖3、开挖时，应立即对地下设施实施保护，可采取支护、加固、悬吊等方法4、对浅层地下管、线路，本工程管道应穿越其下；对于和本工程管道相同标高地下管、线路，则应依据其属性、材质、特征等情况，采取不一样方法：（1）对于能中止且能改变走向地下管、线路，应在取得相关方面和其管理部门同意后，进行切断后施工（铺设管道），施工后应立即将被断得管线路接通，连接时应确保连接质量，并应得到相关部门确定（2）对于不能中止得管、线路或其它地下设施，则应在取得监理、设计或业主同意后，将本工程管道进行避让。避让几何尺寸应符合相关规程、规范和验评标准要求二、电杆、广告牌、通讯设施保护方法1）管沟开挖前，应先对相邻电杆、广告牌、通讯设施等，进行风险估计-引发地基松散，轻易造成倾覆、坍毁2）对风险估计进行分析评定3）对估计和评定结果进行统计、并制订预防、保护方法，依据多种地形条件可选择支撑、牵拉和加固（条石、混凝土、打桩）法沟槽沿途有电杆（含电力杆、通讯杆等）。管沟开挖时，会对它们造成影响，稍不留心或考虑不周将会发生坍毁、中止电力，造成重大事故，所以，必需高度重视经过数次现场踏勘，对此区段电杆，可采取下列多个方法：（1）支撑法：先在电杆中上部加设一抱箍，然后再用数根DN50管作支撑，其上端和抱箍连接，下端用打桩法将其固定牢，此法适适用于地域较宽地带（2）加固法即在电杆有倾覆可能方向，并排打入地桩，以预防电杆周围土石方跨塌三、保护施工现场周围建（构）筑物1、对施工现场周围建（构）筑物应加以保护，不得随意损坏，不得随意利用2、若施工中必需利用、占有或改变现场周围建（构）筑物，则必需经过业主、监理和拥有些人友好协商，妥善合了处理3、在开挖管沟、运输和吊装管道时，必需对周围建（构）筑物影响程度进行分析、评定，对有影响，则必需制订针对性技术方法4、对需要恢复建（构）筑物，其质量和规格档次不能低于原等级 施工组织设计附图、附表附图1：组织机构网络图项目经理技术责任人资料员质检员施工员预算员材料员安全员施工进度计划图施工进度横道图
