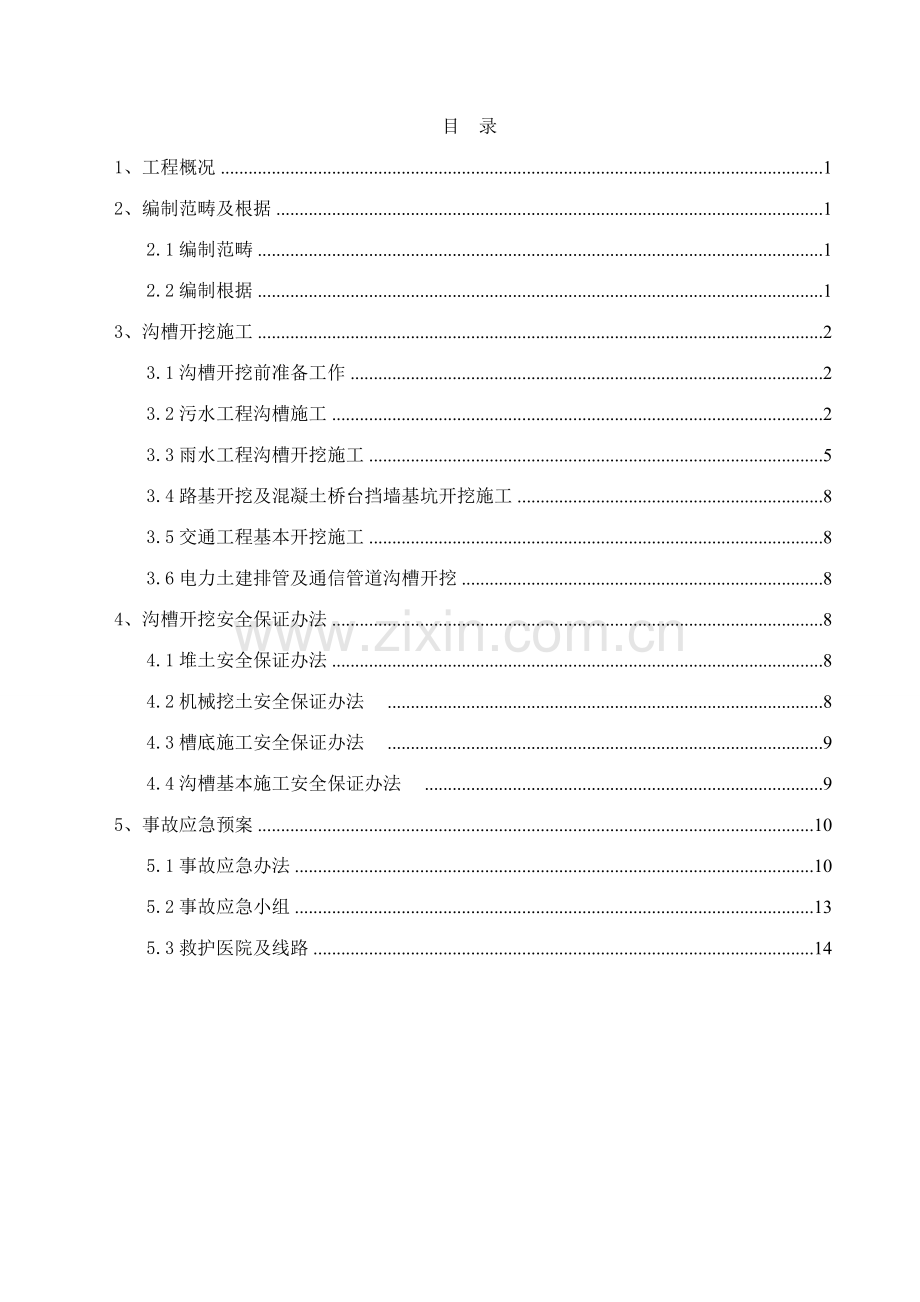

目 录
1、工程概况 1
2、编制范畴及根据 1
2.1编制范畴 1
2.2编制根据 1
3、沟槽开挖施工 2
3.1沟槽开挖前准备工作 2
3.2污水工程沟槽施工 2
3.3雨水工程沟槽开挖施工 5
3.4路基开挖及混凝土桥台挡墙基坑开挖施工 8
3.5交通工程基本开挖施工 8
3.6电力土建排管及通信管道沟槽开挖 8
4、沟槽开挖安全保证办法 8
4.1堆土安全保证办法 8
4.2机械挖土安全保证办法 8
4.3槽底施工安全保证办法 9
4.4沟槽基本施工安全保证办法 9
5、事故应急预案 10
5.1事故应急办法 10
5.2事故应急小组 13
5.3救护医院及线路 14

滨河东路沟槽开挖安全施工方案
1、工程概况
郑州航空港经济综合实验区-片区都市基本设施一级开发建设项目投资＋施工总承包二标段，属于渠东会展物流片区项目包二，位于航空港实验区南水北调中线干渠以东区域，四至范畴：西至滨河东路，北至郑港十一路，东至万三公路（新G107），南至纬三河，总面积约27平方公里。建设内容涉及道路（含雨、污水及再生水）、电力土建排管（含景观照明）、道路绿化、通信管道、桥涵、隧道、水系等基本设施，其中道路总里程约94.5公里、桥梁面积约1.05万平方米、河道长度约11.9公里，道路红线外绿化（生态廊道）面积约为835万平方米。
根据项目部下发任务筹划书，我处筹划建设道路为滨河东路（迎宾大道～纬三河段）,总长度5061米，道路宽度60米。
2、编制范畴及根据
2.1编制范畴
本方案编制范畴为滨河东路沟槽开挖安全专项施工方案。建设内容涉及道路（含雨、污水及再生水）、电力土建排管（含景观照明）、道路绿化、通信管道、桥涵、隧道、水系等工程沟槽开挖施工。
2.2编制根据
（1）本工程设计施工图纸；
（2）《公路工程技术原则》JTG B01-；
（3）《公路路基施工技术规范》JTG F10-；
（4）《郑州航空港区市政工程建设原则设计》；
（5）《给排水管道工程施工及验收规范》
（6）《中华人民共和国安全生产法》；
（7）《中华人民共和国建筑法》；
（8）《中华人民共和国消防法》；
（9）《中华人民共和国职业病防治法》；
（10）《建设工程安全生产管理条例》；
（11）《特种设备安全监察条例》（国务院令第373号）；
（12）《生产安全事故报告和调查解决条例》；
（13）《职业健康安全管理体系规范》；
（14）《危险性较大分某些项工程安全管理办法》（建质【】87号）；
（15）国家、行业、地方关于安全生产法规和强制性条文、原则；
（16）滨河东路施工组织设计。
3、沟槽开挖施工
3.1沟槽开挖前准备工作
（1）认真组织和贯彻好本工程施工施工技术人员,质量管理人员以及作业班组，认真阅读图纸，详细熟悉有关规范原则,并依照现场施工条件，定出最佳施工方案,保证施工质量和安全到达规定。
（2）进场作业施工机械必要符合使用规定，满足施工需要，操作工均持证上岗。
（3）贯彻好质量控制、安全生产文明施工等实行细则。
（4）做好沟槽开挖临边围护，张贴危险警示标语。
3.2污水工程沟槽施工
(1)沟槽开挖
①而依照《郑州航空港经济综合实验区（郑州新郑综合保税区）物流五路道路工程》施工设计图设计阐明中地质勘察资料可知，本工程土质重要为粉土、粉质黏土、粉砂构成，由《给排水管道工程施工及验收规范》表4.3.3（见下附表）开挖深度5m范畴内且坡顶有动载可知，本工程污水工程开挖坡比为1:1可满足污水沟槽开挖施工规定，详细边坡坡度见下图。
综上因素，滨河东路污水工程沟槽开挖拟采用坡比为1:1。沟槽底宽按设计图纸规定进行，底宽为1.4m和1.7m。

表3.2-1 深度在5m以内沟槽边坡最陡坡度
② 污水管槽开挖3m如下按1:1坡度开挖，超过3m要分台开挖，每层不超过2m，两侧台阶宽度0.8m，按放坡为1:1进行。
当污水管道在H≤3m时，放坡坡比1:1，底宽1.4m，沟槽开挖施工断面图如下图3.2-1：

备注：图中标注尺寸单位为mm，下同。
图3.2-1 沟槽开挖施工断面（H≤3m）
当污水管道在3m＜H≤4m时，放坡坡比1:1，底宽1.7m，沟槽开挖施工断面图如下图3.2-2：

图3.2-2 沟槽开挖施工断面（2m＜H≤4m）
当污水管在4m＜H≤5m时，放坡坡比1:1，底宽1.7m，沟槽开挖施工断面图如下图3.2-3：

图3.2-3 沟槽开挖施工断面（4m＜H≤5m）
(2)沟槽开挖办法
①沟槽开挖采用机械和人工相结合挖土办法，分层开挖，槽底预留300mm土层由人工开挖至设计高程。开挖过程中及时测定标高，防止超挖，以防止扰动地基。对于有地下障碍物（现状光缆等）地段，由人工开挖，禁止破坏。
②沟槽开挖尽量按先深后浅顺序进行，以利于排水。
③挖槽土方处置：按现场暂存、施工范畴线外暂存、外弃相结合原则进行。开挖土方凡适当回填土，均要暂存于沟槽两侧现场用于沟槽回填，但不得覆盖测量等标记，堆土距离沟槽上口边沿不不大于1m，且堆土高度不不不大于1.5m，堆土边坡及顶部要采用机械平整且稍加拍压，土堆并用防尘网覆盖。
④沟槽开挖完毕后及时告知工程处关于人员及现场监理验槽，验收合格后方可进行下道工序施工。
⑤槽底不得受水浸泡，槽底局部扰动或受水浸泡时，采用天然级配砂砾石或石灰土分层压实回填。
⑥在沟槽边坡稳固后设立供施工人员上下沟槽安全梯。
⑦沟槽开挖基底之下树根、淤泥、腐植土、草皮及垃圾要所有清理干净，规定清除至原状土，并换填素土，分层夯实。
3.3雨水工程沟槽开挖施工
（1）沟槽开挖
依照滨河东路地质状况，周边环境，雨水沟槽开挖采用放坡方式进行施工，详细施工办法见下图：
当雨水管道d=300时，放坡坡比1:1时，沟槽开挖施工断面图如下：

图3.3-1 沟槽开挖施工断面（d=300）
当雨水管道d=400时，放坡坡比1:1时，沟槽开挖施工断面图如下：

图3.3-2沟槽开挖施工断面（d=400）
当雨水管道d=600时，放坡坡比1:1时，沟槽开挖施工断面图如下：

图3.3-3沟槽开挖施工断面（d=600）
当雨水管道d=800时，放坡坡比1:1时，沟槽开挖施工断面图如下：

图3.3-4沟槽开挖施工断面（d=800）
当雨水管道d=1000时，放坡坡比1:1时，沟槽开挖施工断面图如下：

图3.3-5沟槽开挖施工断面（d=1000）
当雨水管道d=1200时，放坡坡比1:1时，沟槽开挖施工断面图如下：

图3.3-6沟槽开挖施工断面（d=1200）
当雨水管道B×H=1800×1200时，放坡坡比1:1时,沟槽开挖施工断面图如下：

图3.3-7沟槽开挖施工断面（B×H=1800×1200）
当雨水管道B×H=2200×1200、B×H=2200×1400时，放坡坡比1:1时，沟槽开挖施工断面图如下：

图3.3-8沟槽开挖施工断面（B×H=2200×1200、B×H=2200×1400）
（2）沟槽开挖办法
①沟槽开挖采用液压反铲挖掘机及人工配合方式进行开挖，保存槽底高程之上30cm左右土层，由人工开挖至设计高程。开挖过程中禁止超挖，以防止扰动地基。对于有地下障碍物（现状管缆等）地段，由人工开挖禁止破坏。
②沟槽开挖尽量按先深后浅顺序进行，以利于排水。
③挖槽土方处置：按现场暂存、施工范畴线外暂存、外弃相结合原则进行。开挖土方凡适当回填土，选取妥善位置进行堆放，但不得覆盖测量等标记，均暂存于现场用于沟槽回填。回填土施工前，制定合理土方调配筹划，按照做好土方平衡、少土方外运、现场土方调运原则进行处置。
④开槽后及时约请各方关于人员验槽，槽底合格后方可进行下道工序施工。如遇槽底土基不符合设计规定期，及时与设计、监理单位联系，共同拟定基底解决办法。解决完毕后，方可进行下道工序施工。
⑤进行沟槽开挖过程中，沟槽侧向堆土位置距槽口边沿不适当不大于1m，且堆土高度不适当超过1.5m。并尽量避开雨天施工，加强施工观测，保证边坡稳定。
⑥槽底不得受水浸泡，槽底局部扰动或受水浸泡时，宜采用天然级配砂砾石或石灰土回填；沟槽底遇到软基时，按设计图纸规定进行地基解决。
⑦ 在沟槽边坡开挖完毕稳固后设立供施工人员上下沟槽安全梯。
（3） 沟槽开挖防水办法
①进场施工前必要做好现场排水状况勘察工作，然后做出可实行性施工排水方案。
②沟槽开挖后，施工排水持续进行，直至沟槽回填为止，不得间断，严防泡槽。
③当基坑开挖至地下水位时，及时向监理工程师报告，并由其组织业主、设计到施工现场进行查看，拟定相应可靠可行降水方案，将地下水降至槽底如下不不大于0.5m，做到干槽施工。
3.4路基开挖及混凝土桥台挡墙基坑开挖施工
路基开挖及混凝土挡墙基坑采用1.6m3液压反铲开挖，装20T渣土运送车将开挖弃渣运至暂时弃土场。基本面采用人工配合ZL50装载机依照测量放样基坑施工范畴和设计深度清理、整平至设计高程。
3.5交通工程基本开挖施工
放样定位，依照图纸按规定按现场作好标记进行开挖，基坑大小、深度要符合图纸规定。废土不能随便乱扔，要采用监理工程师批准办法或外运解决。
3.6电力土建排管及通信管道沟槽开挖
依照图纸按规定按现场作好标记进行开挖，基坑大小、深度要符合图纸规定。电力沟槽为明槽施工，采用机械配合人工开挖，人工和机械分层回填夯实。
4、沟槽开挖安全保证办法
4.1堆土安全保证办法
（1）沟边一侧或两侧堆土，堆土距离沟槽上口边沿不不大于1m，且堆土高度不不不大于1.5m，堆土顶部在向外侧作流水坡度。还应考虑留浮现场便道，以便施工和安全。
（2）堆土不得埋压构筑物和设施。
（3）堆土不得接近变压器、民房和古建筑物。
4.2机械挖土安全保证办法
（1）机械挖土时，必要严格遵守挖土机械安全技术操作规程，挖土前，应先发出信号，在挖土机臂杆回转半径范畴内，不许进行其他工作。
（2）有地下设施地段挖土时，必要有专人指挥，向司机指明地下设施种类位置、走向、高程以及危害限度等，并作出明显标志，以防发生事故。
（3）挖土机械在架空输电线路一侧施工时，臂杆与输电线路最小安全距离<1kv为1.5m，35kv为3m。
（4）遇有大风、雷雨、大雾天气时，不得在高压线附近施工。
（5）在地下电缆附近工作时，必要查清地下电缆走向，严格保持在1m以外距离操作。
（6）机械挖土，跟机修坡清底操作人员应距铲斗保持一定安全距离，必要时应先停机，然后再操作，车辆配合外运土时，在机械装土时，任何人不得在车上停留以保证装车安全。
4.3槽底施工安全保证办法
机械开挖沟槽，槽底预留200mm用人工进行捡底。人工捡底、下管、移管时候，人员横向间距不不大于2.0米，纵向间距不不大于3米，沟底作业人员要有稳定、安全立足点，夜间施工时设立足够照明灯具。工人上下基坑必要走通道，不得攀登放坡坡道上下沟槽，下沟槽施工人员必要配带安全帽，并要进行有关技术交底。现场安全员及有关技术人员必要巡视现场不得擅自离开工作岗位。
4.4沟槽基本施工安全保证办法
（1）施工前或施工中应对所用工具、机械、电气设备等详细地检查，如有损坏进行更换或修理，以保证使用时安全、可靠。并经常检查沟壁与否有裂缝、支撑有无松动、走动、脱落等异常现象，对于查出不安全问题排除后再进行施工。
（2）做好沟槽防水、降水和排水工作,雨后要及时清泥，整修便道，并采用必要防滑办法，在沟边工作时，立足要稳，以防滑入沟内。
（3）沟槽作业时，要戴安全帽，上下沟槽立梯应支稳牢固，禁止从撑木或乘吊运机械设备等上下沟槽，通过沟槽应走便桥，禁止跨越。工间禁止在槽内休息。
（4）所有工具，材料不得向沟内投扔和倾倒，要用绳子送或运用垂直运送机械设备来吊运。所需材料卸至沟边2m处设立土埂或其她材料加以拦挡，以防止其溜入沟内，下料时，沟内下料点应停止作业，也不得在吊运机械，设备作业面上停留或通过。
（5）对电夯、振动棒、平板振动机等手持电动工具安装漏电保护器，操作人员须培训合格后方可操作，操作进要戴绝缘手套，禁止非电工人员从事电工工作。
（6）用混凝土搅拌机拌料时，安装牢固、平稳接电等均符合规定，开动前检查离合器，制动器与否灵活可靠，传动某些安全，防护装置与否齐全完好钢丝绳有无断股、扭曲和磨损等状况，经试车后，一切正常方可使用。操作人员严格遵守混凝土搅拌机械要点操作规程。
（7）采用溜槽下料时，溜槽设立牢稳，安全可靠，封闭严密，以防石子滚出伤人，料应下至沟槽内接料盘上，接料盘搭设应稳固，可靠，满足使用规定，接料盘禁止搭设在沟槽支撑上，对槽边堆料及沟壁抛洒松动石子，经常清除，以防止不慎拌倒或石子落入沟内伤人。
（8）向沟内下模板时，用结实麻绳将板一端捆牢固吊入沟内，沟内工人应接稳上下配合将模板平放在沟内，方可松开绳子。
（9）混凝土浇筑时，应从一端依次进行，振捣工人应站立牢稳，脚下注意防滑，禁止站在安装好模板或拉撑上操作。
5、事故应急预案
5.1事故应急办法
施工现场一旦发生起重机械伤害或设备损坏、基坑坍塌事故、触电事故、火灾事故、吊车或运送车倾翻事故，应及时启动相应安全应急预案。如有人员受伤，依照受伤严重限度，现场人员及时拨打120急救电话求救或将受伤者急送医院，并将事故状况及时上报工程处值班室及关于领导。作业队和工程处有关负责人应立即赶赴现场组织人员积极开呈现场救护工作，工程处重要领导接报后迅速赶至事故现场指挥急救及开展善后工作，避免将事故扩大，尽量将损失和影响降到最低限度。
（1）安全事故应急救援小组：
序号
总指挥部
职务
姓 名
联系方式
1
总指挥
工程处长
唐海彬

2
副总指挥
安全总监
韩杰

3
生产副处长
蒲波

4
总工程师
尹正潘

5
商务副处长
韩俊杰

6
成员
安全环保部主任
赵之远

7
成员
经营管理部主任
郭鹏

8
成员
综合办公室主任
龚燕

9
成员
协调办公室主任
侯建辉

10
成员
生产办公室主任
文松柏

11
成员
测量队队长
陈领柱

12
成员
设备物资部主任
翟华杰

13
成员
财务管理部主任
张林

14
成员
质量管理部副主任
陈鑫

15
成员
工程管理部副主任
王若宇

（2）职责划分
①组长：负责所有救援人员、机械、物资协调和施救统一指挥工作，拟定救援方案，主持事故调查会议。
②副组长：负责现场救援人员、机械、物资协调和施救指挥工作，提出救援方案建议，主持事故调查工作。
③技术负责：负责协助总指挥开展施救指挥工作，负责救援方案和有关技术及机械技术施救工作，参加事故调查工作。
④后勤保障：负责救援外界救援支助联系和后勤保证工作，提出救援方案建议，参加事故调查会议。
⑤队长：协助副总指挥开展好现场救援人员、机械、物资等协调和施救指挥工作，作出事故风险评估，提出救援方案建议，参加事故调查工作。
⑥副队长：协助队长开展好现场救援人员、机械、物资等协调和施救指挥工作，作出事故风险评估，提出救援方案建议，同步还应协助技术负责人作好机械技术施救方案，参加事故调查工作。
⑦队员：其她救援指挥指挥中心成员负责协助现场救援组织、警戒等工作。
（3）触电事故急救预案
发生触电事故后现场急救对急救触电者是非常重要，由于人员触电后不一定及时死亡，而往往是假死状态，应及时急救。办法得当，假死状态就可以获救。因而触电急救应分秒必争，不得等待医务人员。为了做到及时急救，平时就要对职工进行触电急救常识教诲，对关于人员进行必要触电急救训练。
①发既关于人员触电时，一方面应尽快切断电源，使触电者脱离电源，来不及切断电源可用绝缘物挑开电源；同步应依照详细状况迅速对症救治，并向呼救报120急救中心。
②如触电者伤害状况严重，应进行现场急救，采用口对口人工呼吸，如有呼吸但心脏停止跳动，则应采用人工胸部挤压法急救。
③触电急救应尽量就地进行，只有在条件不容许时，才可把触电者抬到可靠地方进行救治。在送往医院途中，仍应进行急救工作，在此过程中，不要容易打强心针。
（4）防火急救预案
①为了进一步贯彻执行防火法规，成立义务消防队，强化消防管理，必要对职工进行消防知识教诲和培训。
②配备必要灭火工具及器材（灭火器、麻袋等），指定专人负责，做好灭火工具及器材保养和更换工作，并挂置在明显和易取地方。
③建立防火制度，制定防火公约。在机房、油库、住房、食堂等处配备灭火工具和器材，在禁火区范畴内树立防火警示牌，消防重要部位必要道路畅通。
④ 一旦发生火灾必要及时采用如下办法：
拨打119电话向公安消防部门报警，必要讲清晰发生火灾现场详细地址、火灾状况、报警人姓名和地址、电话号码，便于消防部门联系。报警后及时派人在路口接应消防车。及时组织疏散人员，迅速切断电源，第一救人和集中力量急救原则。对的使用灭火器以先控制后消灭原则进行扑救。掌握四种灭火法：冷却法、隔离法、窒息法、抑制法。掌握安全疏散和逃生指挥办法，尽量减少人员伤亡和财产损失。
（5）机械伤害应急救援预案
①发生机械伤害后，在医护人员没有带来之前，应检查受伤者伤势，心跳及呼吸状况，视不同状况采用不同急救办法。
②对被机械伤害伤员，应迅速小心使伤员脱离伤源，必要时，拆卸机器，移出受伤肢体。
③对发生休克伤员，应一方面进行急救。遇有呼吸、心跳停止者，可采用人工呼吸呼吸或胸外心脏挤压法，使其恢复正常。
④对骨折伤员，应运用木板、竹片和绳布等捆绑骨折处上下关节，固定骨折部位；也可将其上肢固定在身侧，下肢与下肢缚在一起。
⑤对伤口出血伤员，应及时以头低脚搞得姿势躺卧，使用消毒纱布或清洁织物覆盖伤口上，用绷带较紧包扎，以压迫止血，或选取弹性较好橡皮管、橡皮带或三角巾、毛巾、带状布巾等。对上肢出血者，捆绑在其上臂上1/2处，对下肢出血者，捆绑在其腿上2/3处，并每隔25-40分钟放松一次，每次放松0.5-1分钟。
⑥对剧痛难忍者，应让其服用止痛剂和镇定剂。采用上述急救办法之后，要依照病情轻重，及时把伤员送到医院治疗。在转送医院途中，应尽早减少颠簸，并密切注意伤员呼吸、脉搏及伤口等状况。
（6）运送车、吊车发生倾翻应急预案
①应急构成员及时赶赴出事现场，保护受伤人员、疏散现场闲杂人员，副组长组织保护事故现场，同步避免其她人员接近现场。
②并依照现场实际施行必要医疗解决，在伤情容许状况下，救援小队负责组织人员搬运受伤人员，转移到安全地方；由安全员依照受伤限度，决定与否拨打120医疗急救电话，并阐明伤员状况，行车路线；联系值班车到场，随时待命。
③工地负责人到入场岔口指挥救护车行车路线，安全员应迅速对周边环境进行确认，仍存在危险因素下，及时组织人员防护，并禁止人员进出。
（7）基坑坍塌应急救援预案
（1）术语和定义
现场急救:指应用急救知识和最简朴急救技术进行现场初级救生， 最大限度稳定伤病员伤情、病情，减少并发症，维持伤病员最基本生命体征，如呼吸、脉搏、血压等。
（2）应急设施及技术办法
①基本装备：安全帽、安全带、挖掘机、铁锹、防尘口罩、梯子、木板床，合用救护担架及急救药箱。
②专用装备：应急灯、报警装置、灭火器、自备小车、无线电对讲机和电话。
③发生人员基坑坍塌时，一方面将伤者救护至安全区域，依照伤者伤势状况告知急救中心，并及时采用现场急救办法，如伤员流血、应用急救箱止血带包扎止血，浮现骨折应用夹板、竹板、硬纸板等将伤员断骨进行捆绑固定，呼吸停止时,应进行人工呼吸和胸外心脏按摩，同步告知医生或急救中心进行救治,运送平稳，防止颠簸。
5.2事故应急小组
应急领导小组：工程处处长为组长，总工程师为副组长；
现场急救组：工程处安全负责人为组长，安全员为现场急救构成员；
医疗救治组：工程处医务室负责人为组长，医疗室全体人员为医疗救治构成员；
后勤服务组：工程处后勤部门负责人为组长，后勤部全体人员为后勤服务构成员；
保安组：工程处保安部门负责人为组长，全体保安员为成员。
应急组织分工及人数应依照事故现场需要灵活调配。
5.3救护医院及线路
若有施工人员受到意外伤害时，应严格按照急救程序进行。现场不能救治，应及时送往医院进行救治，或拨打120急救电话，将人员伤害限度降至最低。距离本工程近来郑州市中牟县三官庙中心卫生院，距离7.05km。救护车辆行驶路线如下：
施工场地→新102省道→068乡道→老102省道→三官庙中心卫生院
