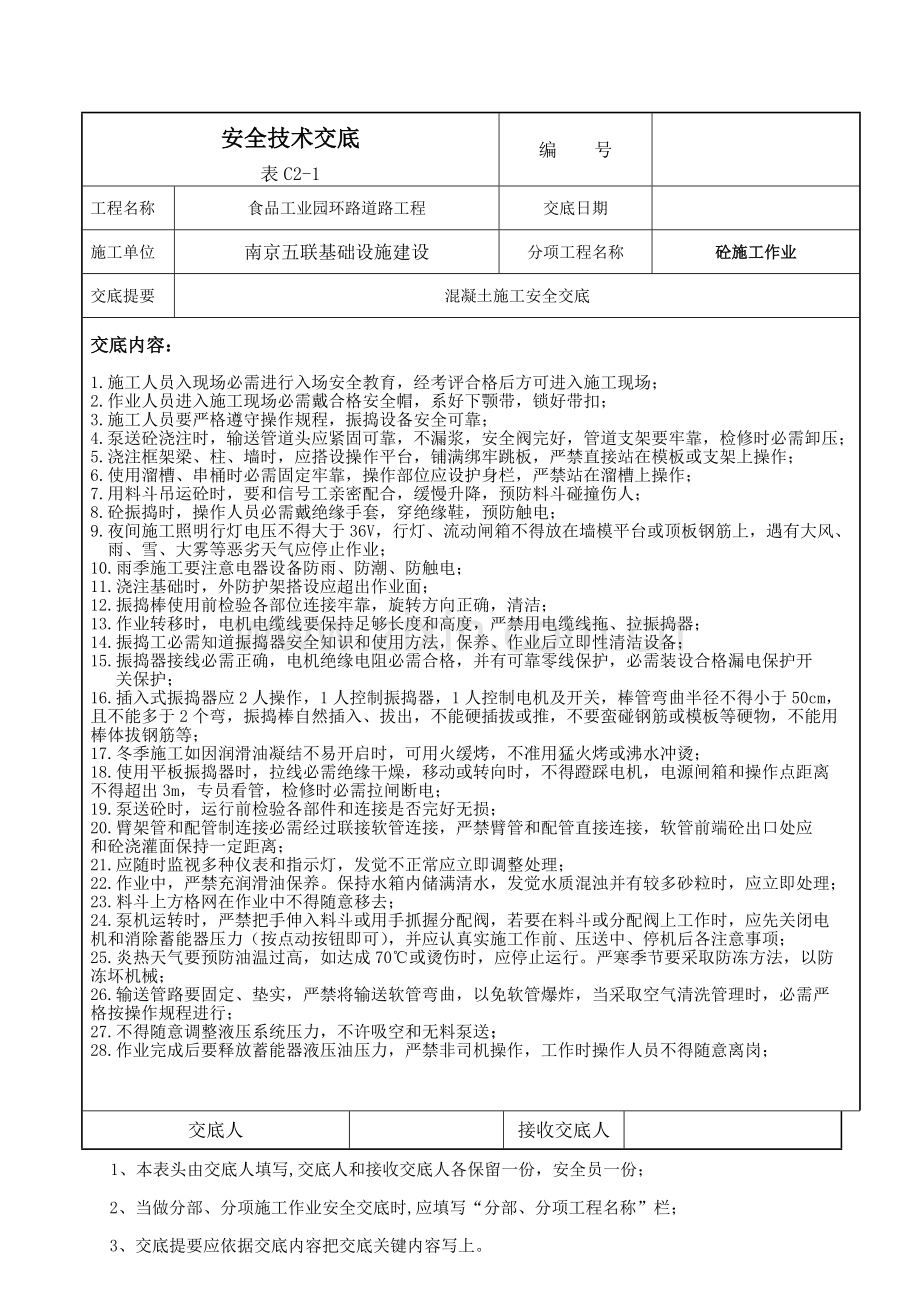

1、安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称砼施工作业交底提要混凝土施工安全交底交底内容:1.施工人员入现场必需进行入场安全教育,经考评合格后方可进入施工现场;2.作业人员进入施工现场必需戴合格安全帽,系好下颚带,锁好带扣;3.施工人员要严格遵守操作规程,振捣设备安全可靠;4.泵送砼浇注时,输送管道头应紧固可靠,不漏浆,安全阀完好,管道支架要牢靠,检修时必需卸压;5.浇注框架梁、柱、墙时,应搭设操作平台,铺满绑牢跳板,严禁直接站在模板或支架上操作;6.使用溜槽、串桶时必需固定牢靠,操作部位应设护身栏,严禁站在溜槽上操作;7.用料斗吊
2、运砼时,要和信号工亲密配合,缓慢升降,预防料斗碰撞伤人;8.砼振捣时,操作人员必需戴绝缘手套,穿绝缘鞋,预防触电;9.夜间施工照明行灯电压不得大于36V,行灯、流动闸箱不得放在墙模平台或顶板钢筋上,遇有大风、雨、雪、大雾等恶劣天气应停止作业;10.雨季施工要注意电器设备防雨、防潮、防触电;11.浇注基础时,外防护架搭设应超出作业面;12.振捣棒使用前检验各部位连接牢靠,旋转方向正确,清洁;13.作业转移时,电机电缆线要保持足够长度和高度,严禁用电缆线拖、拉振捣器;14.振捣工必需知道振捣器安全知识和使用方法,保养、作业后立即性清洁设备;15.振捣器接线必需正确,电机绝缘电阻必需合格,并有可靠零
3、线保护,必需装设合格漏电保护开关保护;16.插入式振捣器应2人操作,1人控制振捣器,1人控制电机及开关,棒管弯曲半径不得小于50cm,且不能多于2个弯,振捣棒自然插入、拔出,不能硬插拔或推,不要蛮碰钢筋或模板等硬物,不能用棒体拔钢筋等;17.冬季施工如因润滑油凝结不易开启时,可用火缓烤,不准用猛火烤或沸水冲烫;18.使用平板振捣器时,拉线必需绝缘干燥,移动或转向时,不得蹬踩电机,电源闸箱和操作点距离不得超出3m,专员看管,检修时必需拉闸断电;19.泵送砼时,运行前检验各部件和连接是否完好无损;20.臂架管和配管制连接必需经过联接软管连接,严禁臂管和配管直接连接,软管前端砼出口处应和砼浇灌面保持
4、一定距离;21.应随时监视多种仪表和指示灯,发觉不正常应立即调整处理;22.作业中,严禁充润滑油保养。保持水箱内储满清水,发觉水质混浊并有较多砂粒时,应立即处理;23.料斗上方格网在作业中不得随意移去;24.泵机运转时,严禁把手伸入料斗或用手抓握分配阀,若要在料斗或分配阀上工作时,应先关闭电机和消除蓄能器压力(按点动按钮即可),并应认真实施工作前、压送中、停机后各注意事项;25.炎热天气要预防油温过高,如达成70或烫伤时,应停止运行。严寒季节要采取防冻方法,以防冻坏机械;26.输送管路要固定、垫实,严禁将输送软管弯曲,以免软管爆炸,当采取空气清洗管理时,必需严格按操作规程进行;27.不得随意调
5、整液压系统压力,不许吸空和无料泵送;28.作业完成后要释放蓄能器液压油压力,严禁非司机操作,工作时操作人员不得随意离岗;交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称土方开挖作业交底提要土方开挖技术交底交底内容:1.工人入场前必需进行三级教育,经考试合格后,方可进入施工现场;2.全部些人员进入施工现场必需戴合格安全帽,系好下颚带,锁好带扣;
6、3.土方开挖必需严格根据施工组织设计和土方开挖方案进行;4.开挖深度超出1.5M,应设人员上下坡道和爬梯,以免发生坠落,开挖深度超出2M,必需在边沿设两道1.2-1.5M高护身栏杆,危险处,夜间应设红色标志灯;5.任何人严禁在坑底休息;6.基坑上口周围必需用细石砼做挡水台和排水沟,确保排水通畅,确保边坡稳定;7.夜间挖土时,施工场地应有足够照明;8.土方施工中,施工人员要常常注意边坡是否有裂缝,一旦发觉,立即停止一切作业,待处理和加固后,才能进行施工;9.开挖土方时,应有专员指挥,预防机械伤人或坠土伤人,挖土机工作范围内,不准进行其它工作;10.基坑边1M以内不得堆土、堆料、停置机具;11.基
7、坑开挖时,两人操作间距应大于2.5M。多台机械开挖,挖土机间距应大于10M。在挖土机工作范围内,不许进行其它作业;12.挖土应自上而下,逐层进行,严禁先挖坡脚或逆坡挖土;13.基坑开挖应严格按要求放坡,操作时应随时注意土壁变动情况,如发觉有裂纹或部分坍塌现象,应立即放坡或支撑处理,并注意支撑、防护稳固和土壁改变,确定安全后,方可进行下道工作,有护坡桩和护坡墙基坑在开挖时,定人定时对边坡进行监测;14.基坑四面应设安全栏杆,高度不低于1.2M,人员不得趴在栏杆上往坑底看;15.基坑上下应先挖好阶梯或开斜坡道,采取防滑方法,严禁攀边坡上下;16.用手推车运土,应先平整好道路,不得放手让车自动翻转;
8、17.基坑清土时,应从中央开始,退向坑边,已清理好地方不再上人,浇筑砼时,施工人员可站在木板上操作,尽可能降低对基底土扰动;18.重物距边坡应有一定距离,汽车大于3M,起重机大于4M,土方堆放大于1M,堆土高度部不超出1.5M,材料堆放应大于1M;19.挖土机也按要求离坡边有一定安全距离,以防塌方,造成翻车事故,通常距离大于1-1.5M;20.坑上人员不得向坑内扔抛物品,避免物体打击事故;21.土方外运时,在门口设置清扫站,派专员拍实车上土,扫洁净车轮上土,确保道路上无遗洒,并设专员洒水降尘;22.土方开挖时,严禁酒后作业,严禁嬉戏打闹,严禁操作和自己无关机械设备;交底人接收交底人安全技术交底
9、表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称回填土作业交底内容回填土作业安全交底交底内容:(一)施工现场安全注意事项:1.入场前必需进行安全教育培训,经考试合格后方可上岗;2.进入施工现场必需戴好合格安全帽,系好下额带;3.现场严禁吸烟;4.严禁酒后作业;5.严禁穿拖鞋、赤脚、光背;6.严禁追逐打闹;7.照明灯、打夯机等用电设备必需有可靠接零;8.严禁私自拆除或移动防护设备设施及电器设备;9.挡土墙一次砌筑高度不超出20公分;10.边坡不牢靠、不稳定时在回填土前优异行打围护坡;11.当日回填土未完成,在下班前应将护身栏恢复完成。(二)回填土1、
10、人工回填土(1)作业前检验打夯机是否完好、偏心块连接是否牢靠,前轴是否窜动,三角带松劲度是否适宜,整机是否紧固、是否开焊及严重变形,严禁夯机带病运转;(2)蛙式打夯机必需由电工接装电源、活动闸箱、单向开关,检验线缆绝缘、接线质量、夯机开关可靠性。手把应缠裹绝缘胶布或绝缘胶管,并经试夯确定安全后方可作业;(3)蛙式夯应由两人操作,一人扶夯,一人牵线。两人必需穿绝缘鞋、戴绝缘手套,电缆绞缠时必需停止操作,严禁在夯机运行时砸线、隔夯扔线,转向或倒线有困难时,应停机,清除夯盘内土块、杂物时必需停机,严禁在夯机运转中清掏杂物,人工抬、移蛙式夯前,必需切断电源;(4)作业后夯机必需切断电源,盘好电缆线,入
11、库存放或盖好苫布;交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底统计表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称回填土作业交底内容回填土作业安全技术交底(5)槽边必需设专员看护,预防高空坠落、预防物体打击(必需时设其它防护)预防重型机械靠近坑槽边;(6)用小推车回填土时,不应连土带车一起倾翻,预防小推车滑脱到土层面伤人。(7)人工回填土用小车向槽内卸土时,槽边必需设横木挡掩,待槽下人
12、员撤至安全位置后方可倒土,倒土时应稳倾缓倒,严禁撤把倒土。取用槽帮土回填时,必需自上而下台阶式取土,严禁掏洞;(8)人工夯土时,应精神集中,两人打夯时应相互响应,动作一致,用力均匀;(9)回填沟槽(沟)时,应按安全技术交底要求在沟槽两侧分层对称回填,两侧高差应符合要求要求;(10)淋灰、筛灰作业时必需正确穿戴个人防护用具(胶靴、手套、防尘口罩),不得赤脚、露体,作业时应站在上风操作,遇四级以上强风时,停止筛灰;(11)必需按规范要求保持和高压线、变压器、建筑物、构筑物等安全距离。2、机械回填(1)指挥人员必需站在机车两侧指挥;(2)机车工作时任何人不许站(坐)在机车上;(3)两台以上压路机碾压
13、时,其间距应保持3米以上;(4)推土机上下坡不得超出35度,横坡行驶不得超出10度;(5)停车时应将制动器制动住,严禁停放在坡道上。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期 施工单位南京五联基础设施建设分项工程名称管道施工工作业交底提要交底内容:(一)安全常规教育:1.对全部施工人员必需进行入场前安全教育,考试合格后,成绩造册登记,方能上岗;2.施工人员进入现场必需戴合格安
14、全帽,系好帽带,锁好扣带;3.施工人员在作业活动中严禁穿拖鞋、赤背(女职员严禁穿高跟鞋);4.施工人员在施工现场严禁吸烟、追逐打闹,严禁酗酒后进入施工现场;5.施工人员必需遵守国家法律、法规和企业规章制度和劳动纪律。(二)管道施工和安装管道运输工具一定要符合要求,在运输过程中必需把管道捆绑牢靠,预防掉下伤人,在卸料过程中一定要注意安全。1.露天沟槽内管道安装,首先要检验沟槽深度、宽度是否符合技术交底要求,该放坡要按比例放坡,不得偷工减料,违章作业。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”
15、栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称现场临时用电作业交底提要现场临时用电作业安全技术交底交底内容:1.作业人员必需是经过专业安全技术知识培训和考试合格,取得特种工种作业操作证电工并持证上岗。(在使用期内);2.作业人员必需经过入场安全教育培训,考评合格后才能上岗作业;3.电工作业时必需一人操作,一人监护,作业人员必需穿绝缘鞋,停电验电后挂停电检修标识牌再作业;4.进入施工现场必需戴好合格安全帽,系紧下颚带,锁好带扣,高处作业必需系好合格安全带,系挂牢靠,高挂低用;5.进入施工
16、现场严禁吸烟,严禁酒后作业,严禁追逐打闹,严禁窜岗,严禁操作和自己无关机械临电设备,严格遵守各项安全操作规程和劳动纪律;6.进入作业地点时,先检验、熟悉作业环境。若发觉不安全原因、隐患,必需立即向相关部门汇报,并立即处理整改,确定安全无误后再进行施工作业。对施工过程中发觉危及人身安全隐患,应立即停止作业,立即要求相关部门处了处理。现场全部安全防护设施和安全标志等,严禁私自移动和拆除,如需临时移动和拆除须报经相关责任人审批后,在确保作业人员及其它人员安全前提下才能拆移,并在工作完成(包含中途休息)后立即复原;7.努力学习专业安全技术知识,敬岗爱业,养成良好职业道德风尚,树立为生产一线服务思想,确
17、保安全用电;8.严格实施安全用电相关要求和规范标准,服从安全管理,做到自己不违章作业,拒绝违章指挥,和立即阻止她人违章作业;9.严禁带电操作,需要拉闸操作和维修时,须经项目部相关部门审批,作业时实施安全用电组织方法和技术方法,不得自行拆改用电设备设施和线路,严格按规范标准和施工组织设计,交底要求实施;10.天天对现场用电设备、设施、线路进行两次例行巡视检验,发觉问题立即停电检修并监护,同时报相关领导组织处理,全部设备、设施、线路要防护到位。设备设施要保持整齐有效。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部
18、、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称冬季施工用电作业交底提要交底内容:1. 作业人员必需是经过专业安全技术培训和考试合格,取得特种作业操作证电工并持证上岗。(在使用期内);2.作业人员必需经过入场安全教育,考评合格后才能上岗作业;3.施工现场作业时必需一人作业,一人监护,作业人员穿绝缘鞋,停电验电后挂临电检修标识牌再作业;4.进入施工现场必需戴好合格安全帽,系紧下颚带,锁好带扣,高处作业必需系好合格安全带,系挂牢靠,高挂低用;5.进入施工现场严禁吸烟,严禁酒后
19、作业,严禁追逐打闹,严禁窜岗,严禁操作和自己无关机械临电设备,严格遵守各项安全操作规程和劳动纪律;6.进入作业地点时,先检验、熟悉作业环境。若发觉不安全原因、隐患,必需立即向相关部门汇报,并立即整改,确定安全后再进行施工作业。对施工过程中发觉危及人身安全隐患,应立即停止作业,立即要求相关部门处了处理。现场全部安全防护设施和安全标志等,严禁私自移动和拆除,如需临时移动和拆除须报经相关责任人审批后,在确保作业人员及其它人员安全前提下才能拆移,并在工作完成(包含中途休息)后立即复原;7.天天应注意收听天气预报,随时掌握天气改变信息,做好防大风雪准备工作;8.在冬季前对现场供电线路,设备等进行全方面检
20、验,对线路老化,安装不良,瓷瓶裂纹,绝缘降低及漏电等问题及部件必需立即整改,更换;9.现场配电箱、开关箱、照明电路、灯具等统一检验发觉漏电破损,老化等立即检修更换;交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称冬季施工用电作业交底提要10.现场脚手架,外用电梯,塔吊等均应设置避雷方法,其防雷接地阻值不能大于4欧,并要在冬季前检验摇测;11.
21、严禁在大风雪天气进行室外露天电工作业;12.对于全部露天放置机电设备,大风雪前必需切断电源锁好配电箱;13.大风雪前必需立即将露天放置配电箱,开关箱,电焊机,切割机,钢筋加工机械等设置防风雪防潮设施,预防雪水进入箱内、电器设备内,造成危险。食堂用电设备、生活区、办公区线路及用电设备也应做好防雪防潮工作;14.雪后应立即对全部电器设备、线路进行全方面检验,发觉问题立即处理。配电箱、电器设备等,应停电后处理潮湿部位,使其干燥恢复绝缘后,经摇测绝缘电阻抵达合格以后再送电作业;15.生活区、办公区冬季前必需重新计算用电负荷,发觉用电负荷超出供电线路容量时,必须采取可靠有效方法,预防发生火灾,以确保供电
22、线路安全;16.天天对办公区、生活区进行检验,加强管理,严格实施安全用电、取暖、制度,严禁乱拉电线,要求做到人走关灯、关电热器及一切用电设备;17.大风雪后,对线路进行检验加固,防风,防砸,防碾压,预防因结冰而造成断线停电及触电事故。 交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期年 月 日施工单位南京五联基础设施建设分项工程名称一级(A)配电柜安装作业交底提要交底内容:一、 配
23、电室安装要求:1.配电室顶棚距地面高度不低于3米,配电装置顶端距顶棚大于0.5米;2.配电室应能自然通风,并采取防雨雪和小动物侵入等方法;3.配电室门窗向外开,并配锁;4.配电室建筑物、构筑物耐火等级不低于三级并设置可扑灭电气火灾灭火器和砂箱,门前应有安全通道;5.配电柜安装确保1.5米宽安全操作通道,铺设绝缘橡胶板。柜体安装要垂直,柜面整齐、平稳。底座和柜体固定牢靠;6.底座槽钢和反复接地连接可靠,反复接地和柜体保护零线做电气连接;7.配电柜按次序编号,柜内开关按系统图接线,并标明开关用途、路别。二、电缆敷设:1.由配电室一级柜至二级配电箱电缆采取直接埋地,埋地深度大于0.7米,电缆周围铺5
24、0mm厚细砂,上面盖红砖保护,然后回填扎实。室内设电缆沟,宽度为0.35米,深度为0.6米。侧面抹灰防水,电缆出入穿管保护,电缆铺设后用棉纱堵好,将管口封闭,防水,防动物进入电缆沟、配电室;2.电缆终端接线端子,按规格大小选择接线端子(鼻子)压接牢靠,电缆线相序用相色带缠绕整齐,电缆垂直固定在支架上。电缆按路别标明去向及用途。三、接地装置要求:1.现场采取TNS 接零保护系统;2.配电室内作一组反复接地装置。接地体选择G50镀锌钢管,长度每根2.5米,接地连接线为40*4镀锌匾钢,每三根为一组,一字形排列,间距5米,埋于自然地面负0.8米。连接采取焊接,搭接长度大于连接体宽度二倍以上,三面施焊
25、,焊接后用沥青做防腐处理,(具体做法可绘制示意图);交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称一级(A)配电柜安装作业交底提要交底内容:3.反复接地接地电阻值小于等于10欧;4.接地装置和配电柜内零线端子板连接采取M10镀锌螺丝加弹簧垫压接可靠。四、安全注意事项:1.电工作业必需做到持证上岗,穿戴好对应劳保用具;2.严禁酒后上班作业。工
26、作中不准打闹、开玩笑;3.操作中听从指挥,精力集中,预防配电柜倾斜伤人;4.使用喷火灯或电炉,要办理用火证,注意和操作人员保持安全距离,周围不得堆放易燃易爆物品,而且有防火方法;5.设备安装,调试,设监护人监护。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称二级(B)配电柜安装作业交底提要交底内容:一、安装FXB号箱为固定式配电箱:1.按临
27、时用电施工组织设计要求进行部署、设置;2.检验配电箱内电器是否完好齐全,和系统部署是否相符;3.配电箱应装设端正、牢靠,箱体中心点和地面垂直距离为1.41.6米,箱内电器固定整齐,箱体和箱架固定牢靠,箱内工作零线和保护零线端子板分开安装,并有显著标志;4.配电箱金属部分有压接保护零线螺丝,连接可靠;5.箱体防水防尘完好。二、配电箱防砸,防雨护栏及操作平台做法:1.操作平台用红机砖砌二四墙。高0.5米,外侧抹灰压光,并刷10cm宽红白相间油漆,上面铺设50mm厚木板及绝缘垫作为操作平台;2.配电箱周围设金属围栏,高度1.8米,栅栏间距0.1米,围栏正面悬挂配电箱管理制度及警示标志,围栏门向外开,
28、而且配锁,上下每0.3米间隔刷红白相间漆;3.配电箱护栏上面加盖瓦楞铁防雨,和瓦楞铁上面(方)0.3米为防砸棚,材料选择厚50mm木板满铺,周围用竹胶板封闭,并刷宝石蓝油漆,而且在正面做电符号标志,两侧设城建标志(严禁使用石棉瓦);三、电缆敷设:1.由配电室一级箱至二级箱电缆采取直接埋敷设,深度为0.7米,电缆周围铺设50mm厚细砂,然后用红机砖作保护层,再回填细土扎实,电缆直埋上面每20米及转角处埋设电缆标志;2.电缆和开关直接使用铜质套筒式接线端子压接牢靠,电缆各相用相色带缠绕整齐,固定在配电箱腿支架上,排列整齐并标明用途及路别。四、配电箱安装固定:1.配电箱要求固定、稳定,箱腿和平台木板
29、用螺丝固定,配电箱前后操作通道保持1.2米距离,配电箱两侧距离为0.6米;2.配电箱内门上有接线系统图,配电箱外门上设有编号及责任人。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称二级(B)配电柜安装作业交底提要交底内容:五、反复接地做法:1.接地体选择50镀锌钢管,每根长度为2.5米,接地连线为40*4镀锌匾钢,每三根为一组,一字形排列,
30、间距5米,埋于自然地面负0.8米,连接采取焊接,搭接长度大于连接体宽度二倍以上,三面施焊,焊接后用沥青做防腐处理;2.反复接地接地电阻小于等于10欧;3.反复接地线必需和配电箱内保护零线端子板采取镀锌螺丝连接可靠。再经过保护零线端子板分别引致各需保护设备设施。六、安全注意事项:1.电工操作做到持证上岗,带好安全帽,穿戴好电工劳保用具,不得带电操作;2.设监护人监护;3.摇测绝缘电阻值及接地电阻值,二人操作,操作时严格实施操作规程,并作好摇测统计;4.防护棚安装中,注意高空作业,周围人员安全交叉时预防上下坠物伤人。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;
31、2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称三级(C)配电安装作业交底提要交底内容:1.由现场二级配电箱引出配电箱为三级配电箱。可直接用于设备用电操作(即开关箱)。开关箱下底口距地垂直距离为0.8-1.6米,开关控制和设备之间间距小于3米,开关箱之设备控制电缆采取沿墙穿管敷设,和地面之间采取埋地穿管敷设,不得地面明设;2.固定式开关箱和所控设备必需实施“一机”、“一闸”、“一箱”、“一漏”控制方法。漏电开关和所控设备容
32、量相匹配,漏电动作电流小于30mA,漏电动作时间小于0.1S;3.每条主干线末端开关分别按规范标准做反复接地连接到设备金属外壳,连接可靠。反复接地电阻值小于等于10欧;4.配电箱固定在金属腿架上,电箱中心点和地面垂直距离为1.41.6m,壁挂式箱底口距地高度为1.4米,安装垂直牢靠;5.配电箱门上外侧设有配电编号、责任人及所控设备名称;6.电源电缆在室外采取埋地敷设,埋设深度为0.7米,电缆周围上下左右均匀铺50mm厚细砂,上面用红机砖满铺保护,回填细土,加电缆走向标志桩;7.配电箱要有防雨防砸方法,设备控制箱配锁锁箱;8.安全注意事项:(1)严格实施操作规程,持证上岗。(2)穿戴好对应劳保用
33、具,正确操作。(3)摇测电缆绝缘电阻值,二人操作,按操作规程正确使用并作统计。(4)安装中精力集中,预防设备滑落伤人。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称砼振捣器接线作业交底提要砼振捣器接线作业安全技术交底交底内容:1.检验电动机是否完好,摇测绝缘电阻值应符合规范要求;2.采取YC3*15+1*1耐气候型橡套电缆接线,插头接线牢靠
34、正确;3.接线时按相序次序接线,保护零线连接可靠,电动机旋转方向和软轴方向相对,不得逆转;4.使用时,电动机放在灰斗内保护;5.操作人员带绝缘手套并穿好雨靴,设专员调整电缆;6.开关箱中漏电保护器额定漏电动作电流不应大于15MA,额定漏电动作时间小于0.1S。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称低变照明安装作业交底提要交底内容:(
35、一)低压变压器安装:1.低压变压器安装采取专用低变箱控制,盘面分为A面380V,控制低变操作面。B面为36V,低压线路控制操作面。控制开关为DZ20自动空气开关分两路控制36V线路,A面控制低变开关由漏电保护器控制;2.低变安装在箱体正下方箱架上,低变一、二次侧和上面控制箱两面电压等级相对应。一次侧有瓷插式熔断器控制低变额定电流;3.配电箱A面表明380V电压等级,B面门上标明36V电压等级。(二)低压线路架设:1.低压线架空敷设线路水平高度距地为2.5米;2.线路两端采取3号蝶形绝缘子固定,两线之间距离为100mm,中间采取针式绝缘子支撑固定。线路架设要水平一致,沿墙上下部位为垂直架设间距和
36、水平一致;3.绝缘固定采取角钢,做支架在墙上、柱上,用铁胀栓打孔固定;4.楼梯间照明沿上下踏步间缝垂直架设。每五层用蝶形绝缘子固定一处,要求横平竖直。(三)灯具安装:1.灯口选择一般防水灯头250V4A,灯泡为36V60W,接线时两接头错开。2.灯线接头包扎严密,没有明露体;(四)架设线路时,人字梯搭放要稳,预防摔伤,穿戴好对应劳保用具,两人操作,持证上岗。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工
37、业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称办公区、生活区食堂用电设备安装作业交底提要办公区、生活区食堂用电设备安装作业安全技术交底交底内容:一、办公用电:1.项目部办公室照明灯具选择40W/220V日光灯,沿顶棚安装。灯具距地面高度不得低于2.5米;2.控制开关为跳板开关,明装距门边水平距离为0.2米,高度开关底边距地为1.3米;3.室内插座明设时安装高度为1.8米;4.线路敷设选择PVC塑料管明设,电线为BV塑铜线,照明线路按设计要求配线;5.要求灯具及插座分开敷设,分别用漏电开关控制;6.三相负荷,平衡接线;7.插座回路保护零线用黄、绿双色线,并和插座可靠连接;8.空
38、调回路插座为3p16A,其它插座为3p10A。二、 生活区照明、插座安装:1.生活区照明灯具均选择一般螺口灯头,白炽灯泡60W/220V安装。灯具安装距离地面高度不得低于2.5米;2.插座明装高度距地为1.8米,插座为单相3p10A,五眼式沿墙明装,插座盒为明装式塑料盒,插座回路保护零线必需连接牢靠;3.照明线路选择BV塑料铜线明设采取小型瓷株沿顶棚固定,两线分开 0.1米直线敷设;4.开关选择一般式拉线开关,距门水平距离0.15米,距顶-0.1米明装;5.灯具安装位置为房间过道上空,灯具下面不得搭设床铺;6.接线处用高压胶布抱扎两层再用一般绝缘胶布抱扎严实,不得有明露体。交底人接收交底人1、
39、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称办公区、生活区食堂用电设备安装作业交底提要办公区、生活区食堂用电设备安装作业安全技术交底三、 食堂照明设备安装接线:1.食堂内照明灯具选择防水、防尘型吸顶式沿顶棚安装;2.照明线路及插座线路采取穿管暗装;3.食堂内用电设备经摇测绝缘电阻值合格才能安装;4.设备控制箱沿墙明装,有防水防雾方法;5.食堂用电设备必需有防
40、水、防潮方法,做到一机一闸,一漏一开。设备距水池尽可能较远,预防因用水造成设备线路长久进水,影响正常见电;6.全部设备、照明、插座做到三相平衡接线;7.照明、插座及设备线路摇测绝缘电阻,阻值符合标准要求;8.食堂设备金属外壳保护零线连接可靠。四、 安全注意事项:1.安装时,人字梯要有防滑方法,用绳将两边固定好;2.穿戴对应劳保用具,正确操作;3.高处作业系好合格安全带,系挂牢靠,高挂抵用。作业面下方严禁站人,预防坠物伤人;4.摇测绝缘电阻值,做好安全防护,操作设监护人监护。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应
41、填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称雨季施工用电作业交底提要雨季施工用电作业安全技术交底交底内容:1.作业人员必需是经过专业培训和考试合格,取得特种作业操作证电工并持证上岗。(在使用期内)2.作业人员必需经过入场安全教育,考评合格后才能上岗作业。3.必需一人作业,一人监护,作业人员穿绝缘鞋,停电验电后再作业。4.进入施工现场必需戴好合格安全帽,系紧下颚带,锁好带扣,高处作业必需系好合格安全带,系挂牢靠,高挂低用。5.进入施工现场严禁吸烟,严禁酒后作业
42、,严禁追逐打闹,严禁窜岗,严禁操作和自己无关机械设备,严格遵守各项安全操作规程和劳动纪律。6.进入作业地点时,先检验、熟悉作业环境。若发觉不安全原因、隐患,必需立即向相关部门汇报,并立即处理,确定安全后再进行施工作业。对施工过程中发觉危及人身安全隐患,应立即停止作业,立即要求相关部门处了处理。现场全部安全防护设施和安全标志等,严禁私自移动和拆除,如需临时移动和拆除须报经相关责任人审批后,在确保作业人员及其它人员安全前提下才能拆移,并在工作完成(包含中途休息)后立即复原。7.天天应注意收听天气预报,随时掌握天气改变信息,做好防雨准备工作。8.在雨季前对现场供电线路,设备等进行全方面检验,对线路老
43、化,安装不良,瓷瓶裂纹,绝缘降低及漏电等问题及部件必需立即整改,更换。9.现场配电箱、开关箱、照明电路、灯具等统一检验,发觉漏电破损、老化等现象立即检修更换。10.现场脚手架,外用电梯,塔吊等均应设置避雷方法,其防雷接地阻值不能大于4欧,并要在雨季前检验摇测。11.严禁在雷雨天气进行室外露天电工作业。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工
44、程名称雨季施工用电作业交底提要雨季施工用电作业安全技术交底交底内容:12.对防汛用水泵接线,配电箱等进行检验摇测后,作好防潮保护,准备随时使用。13.对于全部露天放置机电设备,下雨前必需切断电源锁好配电箱。14.下雨前必需立即将露天放置配电箱,开关箱,电焊机,切割机,钢筋加工机械等,设置遮雨防潮设施,预防雨水进入箱内、电器设备内,造成危险。食堂用电设备、生活区、办公区线路及用电设备也应做好防雨防潮工作。15.雨后应立即对全部电器设备、线路进行检验,发觉问题立即处理。配电箱、电器设备等,应停电后处理潮湿部位,使其干燥恢复绝缘后,经摇测绝缘电阻抵达合格以后再送电作业。交底人接收交底人1、本表头由交底人填写,交底人和接收交底人各保留一份,安全员一份;2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏;3、交底提要应依据交底内容把交底关键内容写上。安全技术交底表C2-1编 号工程名称食品工业园环路道路工程交底日期施工单位南京五联基础设施建设分项工程名称打夯机使用作业交底提要打夯机使用作业安全交底交底内容:1.使用打夯机首优异行检验设备是否完好,摇测电动机绝缘电阻要符合
