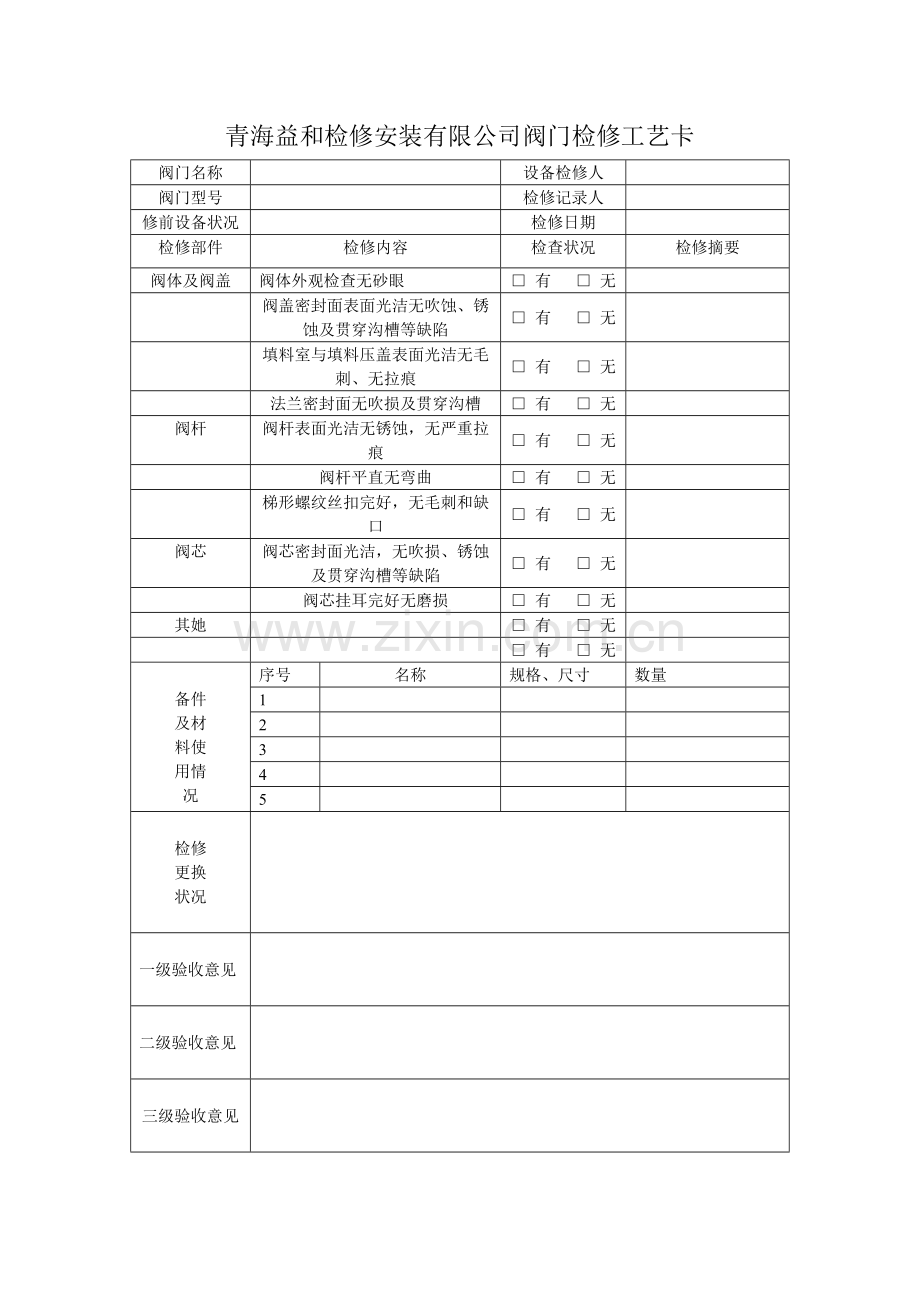

青海益和检修安装有限公司阀门检修工艺卡阀门名称设备检修人阀门型号检修记录人修前设备状况检修日期检修部件检修内容检查状况检修摘要阀体及阀盖阀体外观检查无砂眼 □ 有 □ 无阀盖密封面表面光洁无吹蚀、锈蚀及贯穿沟槽等缺陷 □ 有 □ 无填料室与填料压盖表面光洁无毛刺、无拉痕 □ 有 □ 无法兰密封面无吹损及贯穿沟槽 □ 有 □ 无阀杆阀杆表面光洁无锈蚀，无严重拉痕 □ 有 □ 无阀杆平直无弯曲 □ 有 □ 无梯形螺纹丝扣完好，无毛刺和缺口 □ 有 □ 无阀芯阀芯密封面光洁，无吹损、锈蚀及贯穿沟槽等缺陷 □ 有 □ 无阀芯挂耳完好无磨损 □ 有 □ 无其她 □ 有 □ 无 □ 有 □ 无备件及材料使用情况序号名称规格、尺寸数量 1 2 3 4 5 检修更换状况一级验收意见二级验收意见三级验收意见青海益和检修安装有限公司高排逆止门检修工艺卡阀门名称设备检修人阀门型号检修记录人修前设备状况检修日期检修部件检修内容检查状况检修摘要缸体外观检查完好，表面无裂纹、无磨损、螺纹完好 □ 有 □ 无弹簧无裂纹、无严重锈蚀，两端平整，自由长度与原则值基本相似 □ 有 □ 无活塞杆无磨损及变形，螺纹完好 □ 有 □ 无活塞密封面无沟槽、麻坑 □ 有 □ 无销钉无变形、弯曲 □ 有 □ 无紧定螺杆螺纹完好、无变形 □ 有 □ 无凸圆螺母螺纹完好、无变形 □ 有 □ 无活塞杆密封密封圈完好、无损坏 □ 有 □ 无活塞密封密封圈完好、无损坏 □ 有 □ 无顶丝螺纹完好、密封严密 □ 有 □ 无其她 □ 有 □ 无备件及材料使用情况序号名称规格、尺寸数量 1 2 3 4 5 检修更换状况一级验收意见二级验收意见三级验收意见青海益和检修安装有限公司调节阀检修工艺卡阀门名称设备检修人阀门型号检修记录人修前设备状况检修日期检修部件检修内容检查状况检修摘要隔膜表面完好无裂纹、无破损 □ 有 □ 无弹簧无裂纹、无严重锈蚀，两端平整，自由长度与原则值基本相似 □ 有 □ 无阀杆表面光滑无吹损，无严重锈蚀及变形，阀杆螺纹完好 □ 有 □ 无阀芯密封面光洁，无沟槽、麻坑 □ 有 □ 无阀座密封面光洁，无沟槽、麻坑 □ 有 □ 无主轴表面光滑无吹损，无严重磨损及变形 □ 有 □ 无导向套光洁无毛刺 □ 有 □ 无滚动轴承滑道光洁，滚珠表面光洁，无坑点 □ 有 □ 无联轴器螺纹完好 □ 有 □ 无螺栓螺纹完好，无损坏 □ 有 □ 无其她 □ 有 □ 无备件及材料使用情况序号名称规格、尺寸数量 1 2 3 4 5 检修更换状况一级验收意见二级验收意见三级验收意见青海益和检修安装有限公司调节阀检修工艺卡阀门名称设备检修人阀门型号检修记录人修前设备状况检修日期检修部件检修内容检查状况检修摘要阀门传动机构阀门盘根密封严密无损伤，开关灵活 □ 有 □ 无阀板密封阀板密封面光滑，无缺损 □ 有 □ 无阀体密封阀体密封面光滑，无缺损 □ 有 □ 无阀芯密封面光洁，无沟槽、麻坑 □ 有 □ 无阀门严密性阀板密封面与阀体密封面接触在95%以上 □ 有 □ 无阀门调试阀门电动开关灵活无卡涩，限位精确 □ 有 □ 无其她 □ 有 □ 无备件及材料使用情况序号名称规格、尺寸数量 1 2 3 4 5 检修更换状况一级验收意见二级验收意见三级验收意见青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机#1高加汽侧安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A48Y-64 DN50 公称压力 6.4 MPa 公称通径 50 mm 规定整定压力 4.36 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 4.36 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机#2高加汽侧安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A48Y-40 DN50 公称压力 4.0 MPa 公称通径 50 mm 规定整定压力 3.04 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 3.04 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机#4低加汽侧安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A48Y-16 DN40 公称压力 1.6 MPa 公称通径 40 mm 规定整定压力 0.51 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 0.51 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机#5低加汽侧安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A48Y-16 DN40 公称压力 1.6 MPa 公称通径 40 mm 规定整定压力 0.4 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 0.4 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机#4低加水侧安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A41H-25 DN25 公称压力 2.5 MPa 公称通径 25 mm 规定整定压力 3.12 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 3.12 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机#5低加水侧安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A41H-25 DN25 公称压力 2.5 MPa 公称通径 25 mm 规定整定压力 3.12 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 3.12 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机除氧器塔头安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A48Y-16C DN150 公称压力 1.6 MPa 公称通径 150 mm 规定整定压力 1.0 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 1.0 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机除氧器水箱南侧安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A48Y-16C DN150 公称压力 1.6 MPa 公称通径 150 mm 规定整定压力 0.91 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 0.91 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家青海益和检修安装有限公司安全阀校验报告记录安全阀名称唐湖#1机除氧器水箱北侧安全阀工作介质蒸汽水容许使用参数压力弹簧式安全阀类型温度安全阀型号 A48Y-16C DN150 公称压力 1.6 MPa 公称通径 150 mm 规定整定压力 0.91 MPa 校验记录校验方式安全阀校验套外观检查良好校验介质水介质温度常温压力表量程 0~ MPa 压力表精度 1.5级实际整定压力 0.91 MPa 泄漏状况无检查、修理及更换状况记录：校验结论 1、该安全阀实验符合规定整定值（√） 2、该安全阀经校验，不符合规定，应予以更换（）校验日期 .8 下次校验时间 .8 校验单位青海省锅检所送检人王文强安全阀制造厂家
