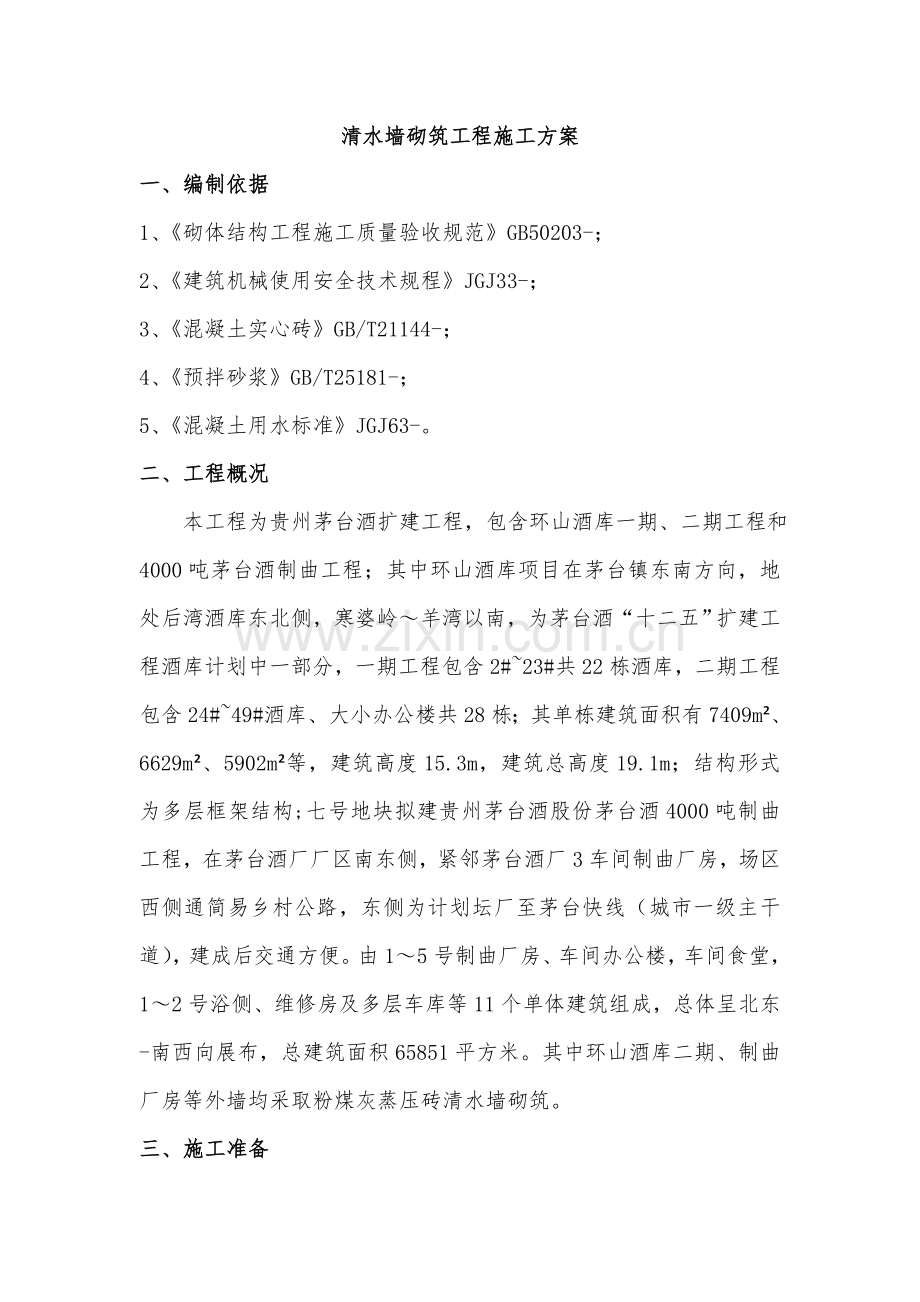

清水墙砌筑工程施工方案
一、编制依据
1、《砌体结构工程施工质量验收规范》GB50203-；
2、《建筑机械使用安全技术规程》JGJ33-；
3、《混凝土实心砖》GB/T21144-；
4、《预拌砂浆》GB/T25181-；
5、《混凝土用水标准》JGJ63-。
二、工程概况
本工程为贵州茅台酒扩建工程，包含环山酒库一期、二期工程和4000吨茅台酒制曲工程；其中环山酒库项目在茅台镇东南方向，地处后湾酒库东北侧，寒婆岭～羊湾以南，为茅台酒“十二五”扩建工程酒库计划中一部分，一期工程包含2#~23#共22栋酒库，二期工程包含24#~49#酒库、大小办公楼共28栋；其单栋建筑面积有7409m²、6629m²、5902m²等，建筑高度15.3m，建筑总高度19.1m；结构形式为多层框架结构;七号地块拟建贵州茅台酒股份茅台酒4000吨制曲工程，在茅台酒厂厂区南东侧，紧邻茅台酒厂3车间制曲厂房，场区西侧通简易乡村公路，东侧为计划坛厂至茅台快线（城市一级主干道），建成后交通方便。由1～5号制曲厂房、车间办公楼，车间食堂，1～2号浴侧、维修房及多层车库等11个单体建筑组成，总体呈北东-南西向展布，总建筑面积65851平方米。其中环山酒库二期、制曲厂房等外墙均采取粉煤灰蒸压砖清水墙砌筑。
三、施工准备
1、材料准备
⑴本工程主体结构完成后，部分外立面采取清水砖砌筑做装饰效果，清水砖采取240*115*53mm规格，颜色及规格型号根据甲方选定。

⑵清水墙砌筑前一天组织材料进场，进场材料必需有产品合格证及产品性能形式检测汇报，质量要复合国家现行相关标准要求。
⑶常温天气在砌筑前一天将砖浇水湿润，冬期施工应清除表面冰霜。
⑷砂浆配合比经试验室确定，准备好砂浆试模。
2、技术准备
⑴清水墙砌筑工程开始前编制墙体砌筑专题施工方案。
⑵砌体工程施工前由施工员负责砌筑工程施工任务划分、人员安排、现场安全文明管理。
⑶专职质检员应在施工过程中进行质量旁站监督检验，进行质量验收，对满足质量要求部位进行标识
⑷班组砌筑工人要求有经验技术工不少于50%。
⑸施工前组织作业队工长、质量员、工人学习相关技术方法和质量关键点，组织操作人员进行具体技术交底，引导质量意识，明确质量目标。
四、 操作工艺
工艺步骤：
墙体放线、砌块浇水→制备砂浆→砌块排列、砌墙→验收
1、砖浇水：粉煤灰蒸压砖必需在砌筑前一天浇水湿润，通常以水浸入砖四边1．5cm为宜，含水率为8～12％，常温施工不得用干砖上墙；雨季不得使用含水率达成饱和状态砖砌墙；冬期浇水有困难，则必需合适增大砂浆稠度。
2、砂浆搅拌：砂浆配合比应采取重量比，计量精度水泥为±2％，砂灰膏控制在±5％以内。宜用机械搅拌，搅拌时间不少于1．5min。
3、粉煤灰蒸压砖砌墙：
⑴砌筑前先依据砖墙位置弹出墙身轴线及边线，组砌方法采取一顺一丁砌筑方法，并应事先计划好预埋对拉丝杆位置，不得出现事后打洞，或预留对拉丝杆太少加固不牢。
⑵砂浆饱满度：砌体水平灰缝砂浆饱满度不得小于80%，竖缝宜采取挤浆或加浆方法，不得出现透明缝，严禁用水冲浆灌缝。
⑶砌体水平灰缝厚度和竖向灰缝宽度宜为10㎜，不应小于8㎜，也不应大于12㎜。
⑷摆砖：开始砌筑时先要进行摆砖，排出灰缝宽度。第一层砖摞底时，两山墙或相当于山墙位置处排丁砖，前后纵墙排条砖。
⑸立皮数杆。在砌墙前先要立皮数杆，皮数杆上划有砖厚度、灰缝厚度、楼板、圈梁等构件位置。皮数杆竖立于墙角及交接处，其间距以不超出15m为宜。
⑹挂线：全部墙体采取双面挂线砌筑，首层或楼层第一皮砖要查对皮数杆标高，预防到顶砌成螺丝墙。砌砖时水平灰缝要均匀一致、平直通顺。
⑺砌砖：宜采取一块砖、一铲灰,一挤揉“三一”法砌砖法，即满铺满挤操作法。竖缝宜采取挤浆或加浆方法，使其砂浆饱满，严禁用水冲浆灌缝。砌砖时砖要放平，里手高-墙面就要胀，里手低-墙面就要背。砌砖一定要中线“上跟线、下跟棱、左右相邻要对平”。
⑻砌筑砂浆应随搅拌随使用，水泥砂浆必需在3h内用完，不得使用过夜砂浆。墙应随砌随将舌头灰刮尽，并立即用原浆勾缝，凹进砖面5mm.
⑼隔墙和墙或柱不一样时砌筑时，可留阳槎，加预埋拉结筋沿墙高每600㎜预留通长Ф6钢筋2根，其埋入长度从墙留槎处算起，通常每不少于1.2㎝，末端应加弯钩，隔墙顶应用立砖斜砌挤梁。
⑽砖墙转角处和交接处应同时砌起，对不能同时砌起而必需留搓时，应砌成斜槎，斜槎长度不应小于高度2/3。
⑾预埋砼砖：固定门框、窗框采取预埋混凝土砖。混凝土砖采取C15混凝土现场制作而成。和砖尺寸大小相同；数量按洞口高度确定，洞口在1.2m以内，每边放2块；高1．2～2m每边放3块；高2～3m每边放4块。预埋砖部位通常在洞口上下边四皮砖，中间均匀分布。木砖要提前做好防腐处理。钢门窗安装预留孔，硬架支模，暖卫管道均应按设计预留，不得事后剔凿。墙体抗震拉结筋位置、钢筋规格、数量、间距长度、弯钩等均应按设计要求留置，不应错放、漏放。
⑿施工洞口留设：洞口侧边离交接处墙面大于500mm，洞口净宽度不应超出1m。施工洞口可留直槎，但直槎必需设成凸槎，并需加设拉墙筋，拉墙筋数量为每240mm墙厚放置2φ6拉墙筋，墙厚每增加120mm增加1φ6拉墙筋，间距沿墙高不应超出500mm；埋入长度从留槎处算起每边均不应小于1000mm；末端应有90°弯钩。
⒀过梁做法：墙体砌筑到过梁时，按图纸要求必需把标高、位置标识正确，木工按提前预制模板支设，过梁模板安装时两端长度应一致。
⒁凡设有结构柱部位，在砌砖前，先依据设计图纸将结构柱位置进行放线，并把结构柱插筋处理顺直。砌砖墙时和结构柱联结处砌成马牙槎，每一个马槎沿高度方向尺寸为18㎝，即三皮砖。
⒂砖墙和柱之间应沿墙高每600㎜设置2根Ф6水平拉结筋连接，每边伸入墙内不应少于1m。墙体抗震拉结筋位置、钢筋规格、数量、间距长度、弯钩等应按设计要求留置，不应错放、漏放。
⒃每层承重墙最上一皮砖，在梁或梁垫下面，和檐、腰线等线，应用丁砖砌筑。
⒄砖墙天天砌筑高度以不超出1.5m为宜。
4、冬期施工：在估计连续10d内平均气温低于＋5℃或当日最低温度低于－3℃时，即进入冬期施工。冬期使用砖要求在砌筑前清除冰霜，水泥宜用一般硅酸盐水泥，灰膏要防冻，如已受冻要融化后方能使用。砂中不得含有大于1cm冻块，材料加热时，砂加热温度不超出40℃，水加热不超出80℃。砖正温时合适浇水，负温即要停止，可合适增大砂浆稠度。冬期不应使用无水泥砂浆，砂浆中掺盐时，应用波美比重计检验盐溶液浓度。但对绝缘、保温或装饰有特殊要求工程不得掺盐；砂浆使用温度不应低于＋5℃，掺盐量应符合冬施方案要求。采取掺盐砂浆砌筑时，砌体中钢筋应预先作防腐处理，涂防锈漆两道。
五、质量控制及验收
1、通常要求： 1采取铺浆法砌筑，铺浆长度不得超出750mm,竖向灰缝不得出现透明缝、瞎缝及假缝。2砖砌体施工临时间断处补砌时，必需将接搓处表面清理洁净，洒水湿润，并填实砂浆，保持灰缝平直。
2、主控项目：
1）砖和砂浆强度等级必需符合设计要求。 抽检数量：每一生产厂家，实心砖每15万块为一验收批，不足上述数量时按1批计，抽检数量为1组。砂浆试块抽检数量实施本规范第4.0.12条相关要求。 检验方法：查砖和砂浆试块试验汇报。
2）砌体灰缝砂浆应密实饱满，砖墙水平灰缝砂浆饱满度不得低于80。 抽检数量，每检验批抽查不应少于5处。 检验方法，用百格网检验砖底面和砂浆粘结痕迹面积。每处检测3块砖，取其平均值。
3）砖砌体转角处和交接处应同时砌筑严禁无可靠方法内外墙分砌施工。在抗震设防烈度为8度及8度以上地域，对不能同时砌筑而又必需留置临时间断处应砌成斜搓：一般砖砌体斜搓水平投影长度不应小于高度2/3。多孔砖砌筑斜槎长高比不应小于1/2。斜槎高度不得超出一步脚手架高度。 抽检数量：每检验批抽查不应少于 5处。 检验方法：观察检验。
2、通常项目
1） 砖砌体组砌方法应正确，内外搭砌，上、下错缝。清水墙、窗间墙无通缝。砖柱不得采取包心砌法。 抽检数量：每检验批抽查不应少于5处。 检验方法-观察检验。砌体组砌方法抽检每处应为3m-5m。
2）砖砌体灰缝应横平竖直、厚薄均匀。水平灰缝厚度及竖向灰缝宽度宜为10mm ，但不应小于8mm ，也不应大于12mm 。 抽检数量：每检验批抽查不应少于5处。 检验方法：水平灰缝厚度用尺量10皮砖砌体高度折算。竖向灰缝宽度用尺量2m砌体长度折算。

六、其它
土建安装配合施工砌体施工过程中，为确保严格实施《砌体工程施工质量验收规范》GB50203-，安装工程和土建工程共同制订施工方案，确保需要预留多种洞口一次预留正确，避免因缺乏配合而砸墙打洞。
1、施工前准备工作砌体中和预留洞、槽、口位置由安装提供正确数据，土建图纸上全部安装工程留洞位置和安装图纸不一致处，以安装图纸所尺寸为准。施工放线时，定出洞口位置、标高、槽口朝向，并请安装施工技术人员进行全数查对，确保预留正确。 砌筑时，向操作班组交待清楚洞口位置，并和其共同研究定出摆放方法。
2、预留洞、槽、砌筑施工
安装工程中水平放置暗配管，采取预埋混凝土中作法，不许可事后开槽。≥240墙体随墙配合施工立管。土建施工时，砍砖固定立管。如立管在墙外皮，随时用砂浆补平豁口。120墙立管采取墙体砌筑后用切割机开槽作法。 大于150厚度配电箱体，采取预留洞口。120厚度配电箱采取预留槽口作法。箱体上方有立管时，预留洞口采取现浇过梁，立管位置处留出豁口。预留槽上口加2φ8钢筋托起上部砌体。槽口中加支托，待砂浆有强度后方可拆除支托。 现浇过梁底部模板是砌筑过程中承重结构，只有砂浆达成一定强度后，才能拆除底模。没有技术人员通知，不得拆除模板。 全部穿墙套管和孔洞，位置由安装提供，并配合砌筑施工。
成品保护：
1） 砌体材料运输、装卸过程中，严禁抛掷和倾倒，预防损坏棱角边。 2）砌筑好砖墙，不得碰撞撬动，不然应重铺砂浆砌筑。洞口、管道、沟槽等事先预留预埋，预防砌后剔凿。
3） 运料、卸料、翻架子等，预防碰撞墙面及门窗洞口。
4） 墙体拉结筋、结构柱钢筋及多种预埋件、暖通、电气管线等，均应注意保护，不得任意拆改或损坏。
5） 墙体砌筑后，砂浆达成一定强度后才能支设结构柱模板。
6） 浇筑结构柱及过梁混凝土时不能撬动或碰撞墙体预防砖体松动。
7）在进料口周围，应用塑料布或木板等遮盖以保持墙面清洁。
3、安全文明施工方法
1）砌体施工脚手架要搭设牢靠。
2）外墙施工时，必需有外墙防护及施工脚手架墙和脚手架间间隙应封闭防高空坠物伤人。
3）严禁站在墙上做划线、吊线、清扫墙面、支设模板等施工作业。
4）现场施工机械等应依据《建筑机械使用安全技术规程》/JGJ33—，检验各部件工作是否正常，确定运转合格后方能投入使用。
5）现场施工临时用电必需根据施工方案部署完成并依据《施工现场临时用电安装技术规范》-JGJ46；检验合格后才能够投入使用。
6）施工现场应常常洒水，预防扬尘。
7）砂浆搅拌机污水应经过沉淀池沉淀后排入指定地点。
