振冲碎石桩综合项目施工专项方案.doc

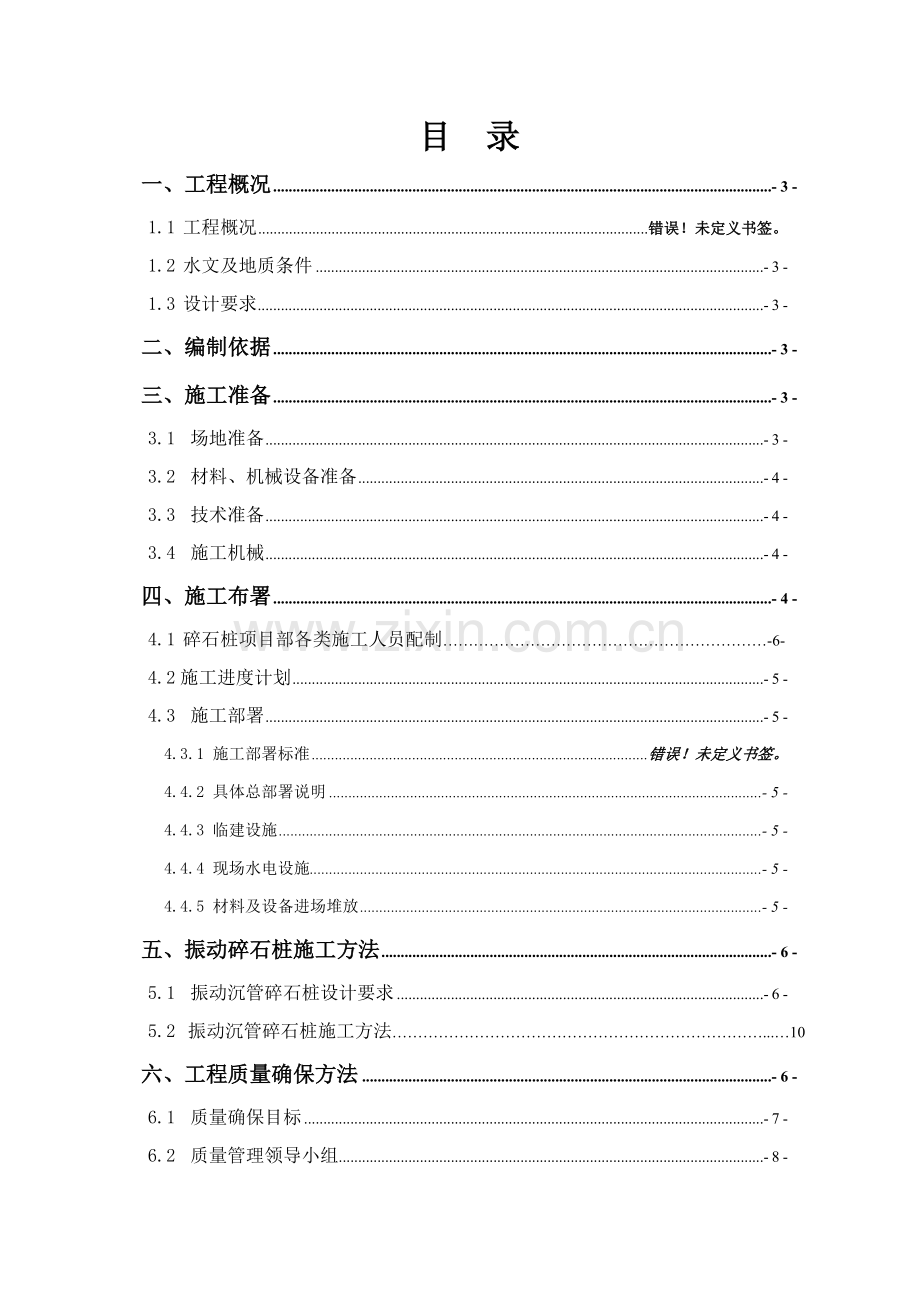

目 录一、工程概况- 3 -1.1 工程概况错误！未定义书签。1.2 水文及地质条件- 3 -1.3 设计要求- 3 -二、编制依据- 3 -三、施工准备- 3 -3.1 场地准备- 3 -3.2 材料、机械设备准备- 4 -3.3 技术准备- 4 -3.4 施工机械- 4 -四、施工布署- 4 -4.1 碎石桩项目部各类施工人员配制-6-4.2施工进度计划- 5 -4.3 施工部署- 5 -4.3.1 施工部署标准错误！未定义书签。4.4.2 具体总部署说明- 5 -4.4.3 临建设施- 5 -4.4.4 现场水电设施- 5 -4.4.5 材料及设备进场堆放- 5 -五、振动碎石桩施工方法- 6 -5.1 振动沉管碎石桩设计要求- 6 -5.2 振动沉管碎石桩施工方法.10六、工程质量确保方法- 6 -6.1 质量确保目标- 7 -6.2 质量管理领导小组- 8 -6.3 质量确保方法- 8 -6.4 质量管理方法- 9 -七、环境/安全/职业健康/文明施工管理方法- 9 -7.1 施工降噪- 10 -7.2 其它环境保护方法- 10 -7.3 安全确保方法- 10 -7.3.1 安全管理目标- 10 -7.3.2 安全管理领导小组- 10 -7.3.3 安全教育- 10 -7.3.4 安全生产管理- 11 -7.3.5 安全保护方法- 11 -7.3.6 施工现场安全管理- 11 -7.4 文明施工方法- 12 -7.4.1 文明施工目标- 12 -7.4.2 文明施工管理组织机构- 12 -7.4.3 文明施工方法- 12 -一、工程概况1.1 工程概况拟建太原市公安局尖草坪分局业务技术用房项目，在太原市尖草坪区芮城村，金桥西街以南，和平路以西。1.2 水文及地质条件本工程基础底在第2层粉土层，该层土承载力特征值为90kPa，因为该层土承载力不能满足设计要求，而且有中等液化，故地基处理采取碎石桩，目标是消除地基液化，提升地基承载力。要求碎石桩复合地基承载力特征值大于120kPa。1.3 设计要求建筑物室内地面标高0.00所对应绝对高程值为796.910m。该工程碎石桩按正三角形部署，桩径500mm，桩距1.4m，有效桩长9.5m（7.1m），超打500mm；碎石桩采取振动沉管成桩法施工，材料采取碎石，粒径3-5cm，含泥量小于5%，碎石应未经风化，质地坚硬，级配良好。灌料必需振管密实；施工前应进行成桩挤密试验，以确定充盈系数，满足设计要求；要求全长复挤。二、编制依据 本工程勘察汇报建筑地基基础设计规范（GB 50007-）建筑抗震设计规范（GB 50011-）建筑地基处理技术规范（JGJ 79-、J 220-） 本工程地基处理说明及设计图纸。三、施工准备3.1 场地准备项目部进入场地后，立即帮助业主做好现场“四通一平”工作，依据设计工程图纸实际情况划分作业区，了解场地内管网分布情况，对施工场地统筹计划，发明良好施工条件准备施工。3.2 材料、机械设备准备人员进场前，项目部应立即联络材料供给商，做好材料进场工作，机械设备视施工具体情况相继进场。做好材料进场送检，合格后方可使用。3.3 技术准备施工前应做好各项技术准备工作：1、接收测量控制点，从业主或设计、计划单位给出坐标点及其坐标和高程，正确将点引入基坑内。2、做好技术交底。3、熟悉图纸，正确了解设计意图。4、制订切实可行质量确保方法，安全确保方法，施工管理制度和各类施工人员岗位职责。5、编制各类统计图表。6、定购原材料，报请业主和监理工程师复审，然后进行质量检验。3.4 施工机械依据本工程地基处理（碎石桩）工作量和工期要求，我项目部预备投入施工设备90kw振冲器1台及其配套附件进行施工。因为机械吨位较大（5吨以上），所以进入施工面过程中施工便道，要严格根据碎石桩施工便道图铺设。四、施工布署4.1 碎石桩项目部人员责任制人员一览表 表4.2.1岗 位人数职 责项目经理1负责施工全过程全方面管理项目技术责任人1负责全方面技术、质量管理质量管理工程师1负责质量管理测量工程师1测量放线、监测材料员1负责材料进场联络工作安全员1全方面负责安全生产管理机械师4桩机操作普工8灌料及其它辅助工作机电工种1负责整个工程机电4.2 施工进度计划依据协议及业主对工期要求，依据总进度计划，结合现在市场上碎石桩施工手段、技术水平、施工能力、总体实力和负担类似工程经验，安排工程进度计划。依据场地条件，考虑按1台桩机天天施工平均110条桩，共需25个工作日。 4.3 施工部署4.3.1 施工部署标准1、施工部署应紧凑合理，尽可能降低占用施工用地；2、合理组织运输，确保现场道路通畅，尽可能降低场内运输费用；3、各项施工设施部署全部要满足方便施工、安全防火、环境保护和劳动保护要求。4.4.2 具体总部署说明施工设施合理布局及各设施、场地在施工工序各阶段合理安排能给施工带来便利，从而提升施工效率，发明高质量施工、管理和安全生产结果。施工总部署是依据我项目部多年施工经验，结合现场踏勘实际资料，考虑现场交通、地质条件、外部环境等多方面情况现场制订。4.4.3 临建设施施工临建部署总体标准是有利施工、管理、安全，方便生活。临建房屋选择现场南侧工人生活区内，距离现场较近房间。4.4.4 现场水电设施在现场机打深水井一口和安装变压器一台，保障施工用水、用电。但考虑到项目工期紧，任务重，我项目入场早期先安放300kw发电机组一套，便于前期施工。4.4.5 材料及设备进场堆放依据施工现场场地，及现场分区调配多种施工材料堆放区域，并按总部署图，确定施工辅助设备放置和主设备临时摆放位置。依据场地实际情况安装卤灯等夜间照明设施（加班使用）。五、振动沉管碎石桩施工工艺5.1施工方法5.1.1施工准备工作1、平整场地振动沉管碎石桩：平整场地，使施工面标高高于桩顶设计标高0.51.0米，地下水位在施工期间应保持在正常水位。场地内使用运输石料小推车或铲车作为运输工具。2、水通将深井水或市政自来水引入现场，确保现场正常施工用水和生活用水。3、电通现场采取三相电，电压为380V10V供振冲器施工，工地照明，及生活用电。4、依据现场情况，安排碎石存放料场，运石料车辆通行方便、卸料方便、施工场地内短途运输方便。5、施工现场搭设临时工棚，供设备存放和设备维修保养。5.1.2施工工艺及要求碎石桩采取振动沉管法施工，施工次序采取跳打形式，在砂质土地基中:由外缘或两侧向中间进行，且隔行施打，相邻两根桩必需采取跳跃间打；在淤泥质粘土地基中：宜从中间向外围逐行或隔行施打，每根桩碎石灌注量大于设计要求。本项目先施工A、C区，施工时由各区内侧分别向外侧逐排推进，最终待B区完全回填后再施工。打桩施工编号根据建筑区域编制（比如A区桩编号：A-1-1、A-1-2）。具体成桩工艺以下：1）清理整平施工场地，进行桩位放样。 轴线放样：依据业主提供控制点及设计图纸，由专业测量人员测放出中桩，并加以妥善保护。 测放桩位：放线定位严格遵守工程测量规范中相关桩基施工要求。定位和打桩间隔不超出二十四小时，施工过程中，要尤其注意预防破坏标识引发桩位不准，并随时复核，对因挤土作用引发桩位偏差，立即调整。2）桩机就位，合拢合瓣桩尖，将管桩向下垂直，使桩尖对准桩位标识，利用锤重及沉管自重渐渐静压1-2m后开动振动锤振动下沉。调整桩机搭架，使沉管和地面基础垂直，校正桩管垂直度应1.5%；校正桩管长度及投料口位置，使之符合设计桩长；设置二次投料口；在桩位处铺设少许碎石。 3）开启振动锤，将桩管下到设计深度，每下沉0.5m留振30秒。4）稍提升桩管使桩尖打开。5）停止振动，立即将碎石由加料口注入桩管内，灌入量按桩身理论方案量值和充盈系数计算。做好现场施工统计，严格控制每根桩碎石充盈系数，充盈系数通常控制在1.02，不得小于0.95。避免先期大期小不良现象，以增加桩均匀性。6）振动拔管:管内灌入碎石高度需大于1/3管长，方可开始拔管，应有专员负责碎石灌入量，以防超灌或少灌。拔管前先振动1分钟以后边振动边拔管，每提升0.51m导管应反插40cm，留振3060秒，如此反复直至全管拔出,拔管速度为1.21.5m/min(平均速度)。7）依据单桩设计碎石用量确定第一次投料成桩长度，进行数次反插直至桩管内碎石全部拔出。8）提升桩管开启第二投料口并停止振动，进行第二次投料直至灌满。9）继续边拔管边振动，直至拔出地面。10)提升桩管高于地面，停止振动进行孔口投料（第三次投料）直至地表。11)开启反插，并立即进行孔口补料至该桩设计碎石桩用量全部投完为止。12)孔口加压至前机架抬起，完成一根桩施工。13)移动桩架至另一孔位，反复以上操作14)做好场地整齐，文明施工。15)铺设碎石垫层：碎石桩处理完成后，在桩顶上铺填80cm厚砂砾石垫层，全部处理范围均采取20t振动压路机重合轮迹碾压最少二遍。六、工程质量确保方法6.1 质量确保目标本工程质量目标为合格工程，分项工程合格率达成100%。工程完工一次验收合格率100%。6.2 质量管理领导小组为实现质量确保目标，我项目部成立了质量领导管理小组。项目经理任组长，质量管理工程师任副组长，测量员、材料员任组员。6.3 质量确保方法1、建立、健全质量、安全管理领导小组。2、检验桩机设备、备件是否齐全，试运转是否良好，发觉问题立即处理，确保桩机良好状态。3、材质检验：先送检，后使用，不合格碎石严禁进场。4、定位放线：轴线定位和桩位标定、校定无误，请监理校验，签认放线定位报验表。5、打桩过程中发觉桩位有疑问，立即汇报施工责任人或技术责任人处理，机组人员不得私自处理。6、桩机定位和整平，桩机移到指定桩位后，要将振冲器和地面垂直，且垂直度偏差不应大于1.0%，桩位偏差不应大于120mm，成桩桩径及桩长大于设计值。7、振冲过程中，尤其是拔振冲器时，不能过快，保持一定留振时间，通常为10S。8、遇有特殊情况要停机汇报，等候处理：(1)桩机倾斜、移位。(2)地面显著隆起，桩标识上浮或移位。(3)振冲时加压3分钟，进尺2cm分钟，不能达成设计桩长。(4)施工时碰到地下障碍(旧基础、石头或煤气管道等)应立即停机汇报，由项目责任人和设计、业主及监理各方商妥变更后处理。9、保持桩垂直度，预防偏位(1)正确标定桩位，施工前由质检员按施工图纸做建筑物轴线尺寸复核和桩位标定复核。(2)精心维护桩位，严禁材料运输或其它作业碰动桩位标识，施工时发觉桩位有疑问，要立即汇报，桩机不能私自处理。尤其夜间施工桩位，要在白天做好显著标识。(3)保持桩机车位水平，确保振冲器和地面垂直度，施工中，发觉桩车位倾斜应立即加垫并调整。6.4 质量管理方法1、以加强施工项目质量控制为关键目标，以人为关键，坚持“质量第一，用户至上，预防为主”质量管理方针，坚持严把质量关，一切用数听说话。2、项目部专设质量监督员，质量管理坚持事前控制、事中控制、事后验收，常常检验工作质量、工序质量和中间过程质量。3、要求参与施工管理人员必需熟悉图纸，充足了解设计，掌握关键部位质量要求和施工工艺。4、分部、分项工程均应制订对应质量目标和质量管理工作方法，做好质量交底工作。5、加强材料检验、验收工作，不合格材料不准进入工地，严禁使用。6、严格按图纸施工，按工艺步骤施工，按规范施工。7、做好质量管理书面统计，各道工序严格验收制度。未经验收工序不许可转入下道工序施工，不合格工程果断返工。8、监测工作要起到指导施工作用。9、坚持质量否决制。质量不合格工作不予验收，并采取必需处罚手段，要奖优罚劣。10、施工中应对关键部位和关键项目标质量进行关键管理，常常检验，严格验收。七、环境/安全/职业健康/文明施工管理方法7.1 施工降噪工程现场距离居民区较远不会造成过大影响，但尽可能确保白天施工，以免造成一定噪音污染。7.2 其它环境保护方法遵守国家和地方相关环境保护法令，在协议要求施工界限之外植物、树木尽力维持原状，严防油渍、有害物质污染土地。立即清理施工现场垃圾，不得在场内焚烧垃圾，保持施工区周围环境卫生。7.3 安全确保方法7.3.1 安全管理目标企业安全生产工作达成施工企业安全生产评价标准（JGJ/T77-）合格要求，施工现场按建筑施工安全检验标准（JGJ59-99）评分合格率100%。工程争创文昌市安全文明工地。上岗人员培训合格率100%，特种人员上岗率达100%，环境/职业健康安全事故/事件及有效投诉应立即处理，结案率100%。7.3.2 安全管理领导小组1、项目经理为安全施工第一责任人。2、责任工程师和安全总监组织安全技术方法编制和审核，安全技术交底和安全技术教育。3、工地设安全管理小组和专职安全员，负责安全管理和监督检验，每个施工人员全部有岗位安全责任。7.3.3 安全教育1、工程项目经理、施工员、安全员经安全岗位培训，考评合格后，才能持证上岗。2、新工人进入施工现场前必需接收安全教育。3、做好劳务人员安全基础知识和规章制度守纪教育。4、特种作业人员和机械设备操作人员必需经培训和考评取得对应岗位操作证后，方可上岗。7.3.4 安全生产管理1、安全生产管理是项目管理关键组成部分，是确保生产顺利进行、预防伤亡事故发生关键手段。2、现场施工要严格实施相关安全生产多种要求和条例，要认真研究多种安全技术方法，改善劳动条件，消除施工中不安全原因。3、掌握施工中安全情况，立即对安全隐患采取方法整改。4、安全生产管理要落实安全第一、预防为主方针。5、施工前，项目部要认真组织安全技术交底。6、安全设施须经过安全检验验收，合格后才可投入使用。7、施工中应常常进行安全检验，班组必需坚持天天工作前会议制度，项目部每星期组织一次安全检验，安全检验结果须以书面形式统计。检验中发觉问题，应立即整改，不留隐患。7.3.5 安全保护方法1、凡参与施工管理人员、工人等应依据工种和特点根据国家劳动保护法要求发放对应劳动保护用具，如安全帽、水鞋、雨衣、工作服等。2、在需夜间作业时设置足够照明系统，设置对应警示灯牌信号等。3、加强治安管理工作，搞好和当地相关部门及群众关系，和业主及当地公安部门取得联络，杜绝各类案件发生。4、针对不一样工种特点，制订对应安全防护规则，施工期间应组织施工人员进行学习。5、施工用电严格按施工现场临时用电安全技术规范（GBJ232-87）实施。6、施工现场建立以项目经理为首防火安全领导小组，制订一系列完善有效施工现场防火要求，现场应配置足够数量灭火器材，加强对易燃易爆品和堆场防火防爆管理。 7.3.6 施工现场安全管理1、健全施工现场安全管理制度，加强对现场施工人员安全教育。 2、碎石桩施工时，施工人员必需佩戴安全帽，有起重作业时，必需确定相关人员在安全地域时方可进行。3、施工现场设置必需安全警示牌标。4、特殊工种人员必需经过劳动部门进行培训考试，持有特种作业操作合格证书方可上岗操作。5、各工序，技术部门进行安全技术交底。6、对电气设备必需有可靠质量确保方法，严格按规范操作。7、定时对安全管理人员进行专业技术培训。7.4 文明施工方法7.4.1 文明施工目标文明施工是一个企业素质综合表现，也是企业形象一个关键方面，本项目文明施工按市文明工地标准实施。7.4.2 文明施工管理组织机构文明施工管理组织机构以项目部相关机构为框架，每个管理人员、劳务人员全部有责任和义务自觉文明施工。7.4.3 文明施工方法1、主动开展文明施工窗口达标活动，做到“两通、三无、五必需、便民利民不扰民”。2、施工现场道路整齐通畅，排水设施齐全有效，场内无积水，保持干燥。3、施工时，同相关环卫和交管部门联络，服从其要求，争取地方政府支持。4、在施工现场设置施工标牌。5、在施工现场设置施工平面部署标牌。6、在施工现场设置路牌、通告牌，以方便施工车辆、行人。对不安全区域，设置警示牌，以策安全。7、建设施工驻地和现场卫生设施，搞好卫生管理工作。8、场容场貌实施分片包干制度，实施“三整”(整齐、整理、整理)管理，和周围相接区域做到无积水、无废物堆积、无臭气等。9、做好文明施工宣传和教育工作，严禁工人或劳务人员酗酒或斗殴。
