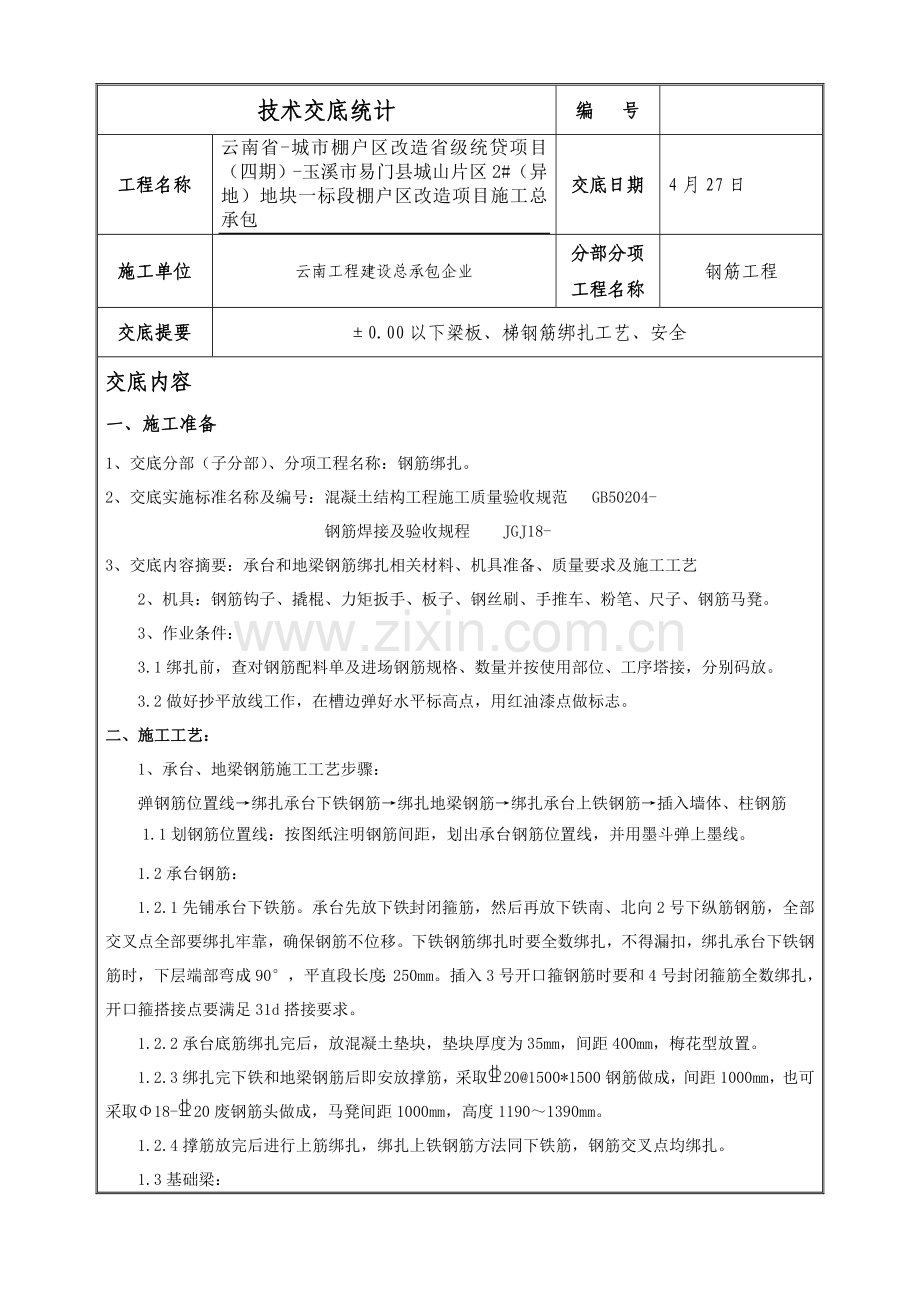

1、技术交底统计编 号工程名称云南省-城市棚户区改造省级统贷项目(四期)-玉溪市易门县城山片区2#(异地)地块一标段棚户区改造项目施工总承包 交底日期4月27日施工单位云南工程建设总承包企业分部分项工程名称钢筋工程交底提要0.00以下梁板、梯钢筋绑扎工艺、安全交底内容一、施工准备1、交底分部(子分部)、分项工程名称:钢筋绑扎。2、交底实施标准名称及编号:混凝土结构工程施工质量验收规范 GB50204- 钢筋焊接及验收规程 JGJ18-3、交底内容摘要:承台和地梁钢筋绑扎相关材料、机具准备、质量要求及施工工艺2、机具:钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。3、作业条件

2、:3.1绑扎前,查对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接,分别码放。3.2做好抄平放线工作,在槽边弹好水平标高点,用红油漆点做标志。二、施工工艺:1、承台、地梁钢筋施工工艺步骤:弹钢筋位置线绑扎承台下铁钢筋绑扎地梁钢筋绑扎承台上铁钢筋插入墙体、柱钢筋1.1划钢筋位置线:按图纸注明钢筋间距,划出承台钢筋位置线,并用墨斗弹上墨线。1.2承台钢筋:1.2.1先铺承台下铁筋。承台先放下铁封闭箍筋,然后再放下铁南、北向2号下纵筋钢筋,全部交叉点全部要绑扎牢靠,确保钢筋不位移。下铁钢筋绑扎时要全数绑扎,不得漏扣,绑扎承台下铁钢筋时,下层端部弯成90,平直段长度:250mm。插入3号开口箍钢

3、筋时要和4号封闭箍筋全数绑扎,开口箍搭接点要满足31d搭接要求。1.2.2承台底筋绑扎完后,放混凝土垫块,垫块厚度为35mm,间距400mm,梅花型放置。1.2.3绑扎完下铁和地梁钢筋后即安放撑筋,采取201500*1500钢筋做成,间距1000mm,也可采取18-20废钢筋头做成,马凳间距1000mm,高度11901390mm。1.2.4撑筋放完后进行上筋绑扎,绑扎上铁钢筋方法同下铁筋,钢筋交叉点均绑扎。1.3基础梁:主筋316,箍筋:8150、腰筋214;截面尺寸:300450mm。1.3.1绑扎完承台下铁筋后绑扎地梁钢筋,先穿梁上筋,梁伸入承台34d,在上筋上画出箍筋间距线,套箍筋,箍筋

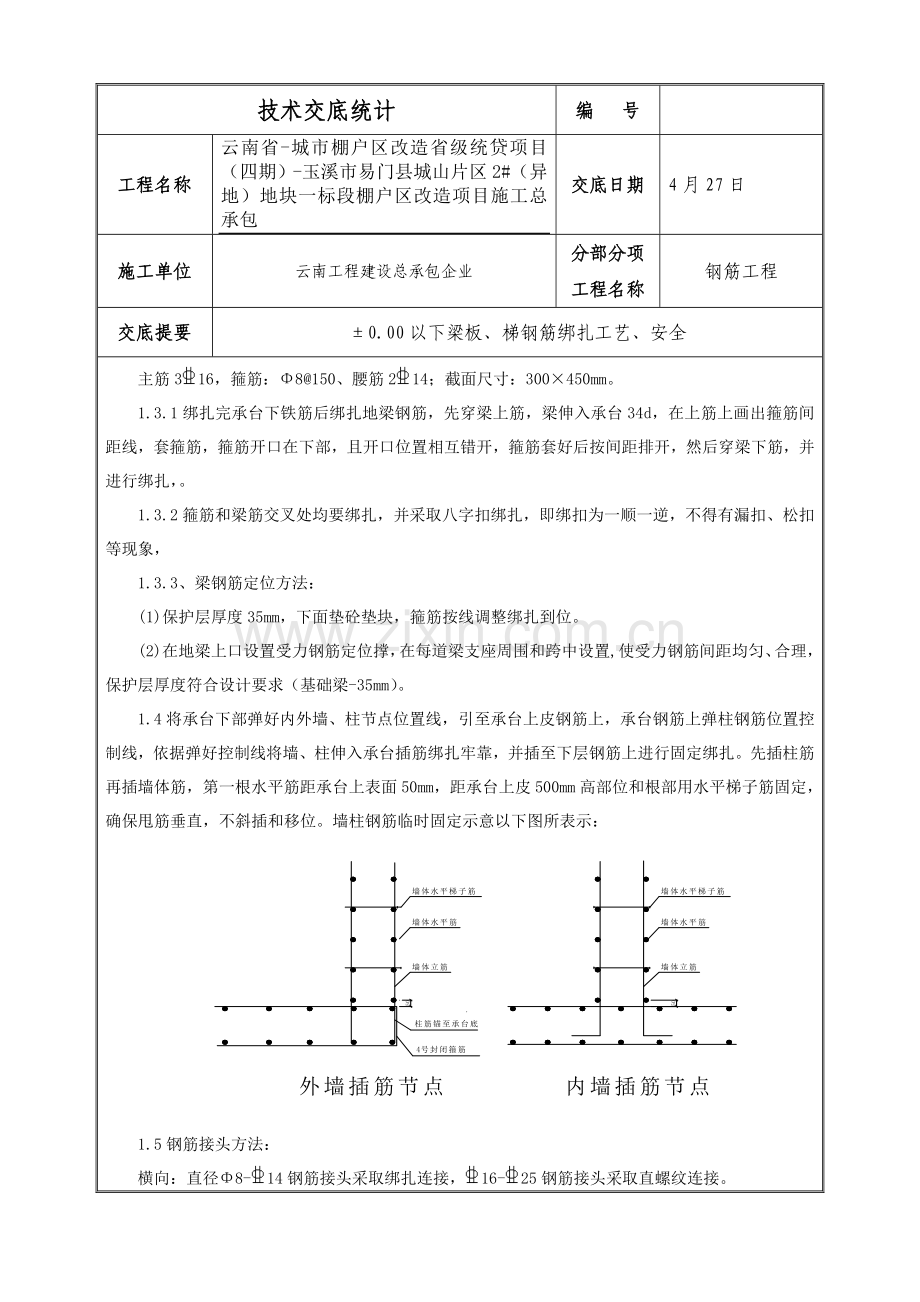

4、开口在下部,且开口位置相互错开,箍筋套好后按间距排开,然后穿梁下筋,并进行绑扎,。1.3.2箍筋和梁筋交叉处均要绑扎,并采取八字扣绑扎,即绑扣为一顺一逆,不得有漏扣、松扣等现象,1.3.3、梁钢筋定位方法:(1)保护层厚度35mm,下面垫砼垫块,箍筋按线调整绑扎到位。(2)在地梁上口设置受力钢筋定位撑,在每道梁支座周围和跨中设置,使受力钢筋间距均匀、合理,保护层厚度符合设计要求(基础梁-35mm)。1.4将承台下部弹好内外墙、柱节点位置线,引至承台上皮钢筋上,承台钢筋上弹柱钢筋位置控制线,依据弹好控制线将墙、柱伸入承台插筋绑扎牢靠,并插至下层钢筋上进行固定绑扎。先插柱筋再插墙体筋,第一根水平筋

5、距承台上表面50mm,距承台上皮500mm高部位和根部用水平梯子筋固定,确保甩筋垂直,不斜插和移位。墙柱钢筋临时固定示意以下图所表示:1.5钢筋接头方法:横向:直径8-14钢筋接头采取绑扎连接,16-25钢筋接头采取直螺纹连接。竖向:直径8-10钢筋接头采取绑扎连接,12-18钢筋接头采取电渣压力焊,20-25钢筋接头采取直螺纹连接。2、钢筋接头现场取样:钢筋接头现场取样后,对截断后钢筋采取单面10d帮条焊连接方法12(120mm),14(140mm),16(160mm),20(200mm)、22(220mm)。三、质量要求:1、主控项目1.1带有颗粒状和片状老锈,经除锈后仍留有麻点钢筋,严禁

6、按原规格使用。1.2钢筋规格、形状、尺寸、数量锚固长度、接头设置必需正确。2、通常项目2.1缺扣、松扣数量不得超出绑扣数10%,且不应集中。2.1弯钩朝向正确。绑扎接头、搭接长度正确。2.2箍筋间距数量应符合图纸要求,弯钩角度为135,弯钩平直长度为10d。12(120mm),16(160mm)。2.3严禁随意割断钢筋。2.4严禁吊重物放在绑好板筋上。2.5钢筋绑扎许可偏差项目见下表。现浇混凝土梁、板钢筋绑扎许可偏差(mm)项目许可偏差检验方法绑扎钢筋网长.宽10钢尺检验网眼尺寸20钢尺量连续三档,取最大值绑扎钢筋骨架长10钢尺检验宽.高5钢尺检验受力钢筋间距10钢尺量两端.中间各一点取最大值排距5钢尺检验保护层厚度基础5钢尺检验柱.梁3钢尺检验板、墙、壳3钢尺检验绑扎箍筋.横向钢筋间距10钢筋弯起点位置15预埋件中心线位置5钢尺检验水平高差3,0钢尺检验四、其它注意事项:1、安全文明施工:1.1现场作业人员必需戴好安全帽。 1.2电焊工施工时,必需持证上岗。2、成品保护: 2.1承台钢筋绑扎完成后,严禁在上面蹬踩钢筋。应在上面铺设脚手板,在其上行走。审核人交底人接收交底人

展开阅读全文
