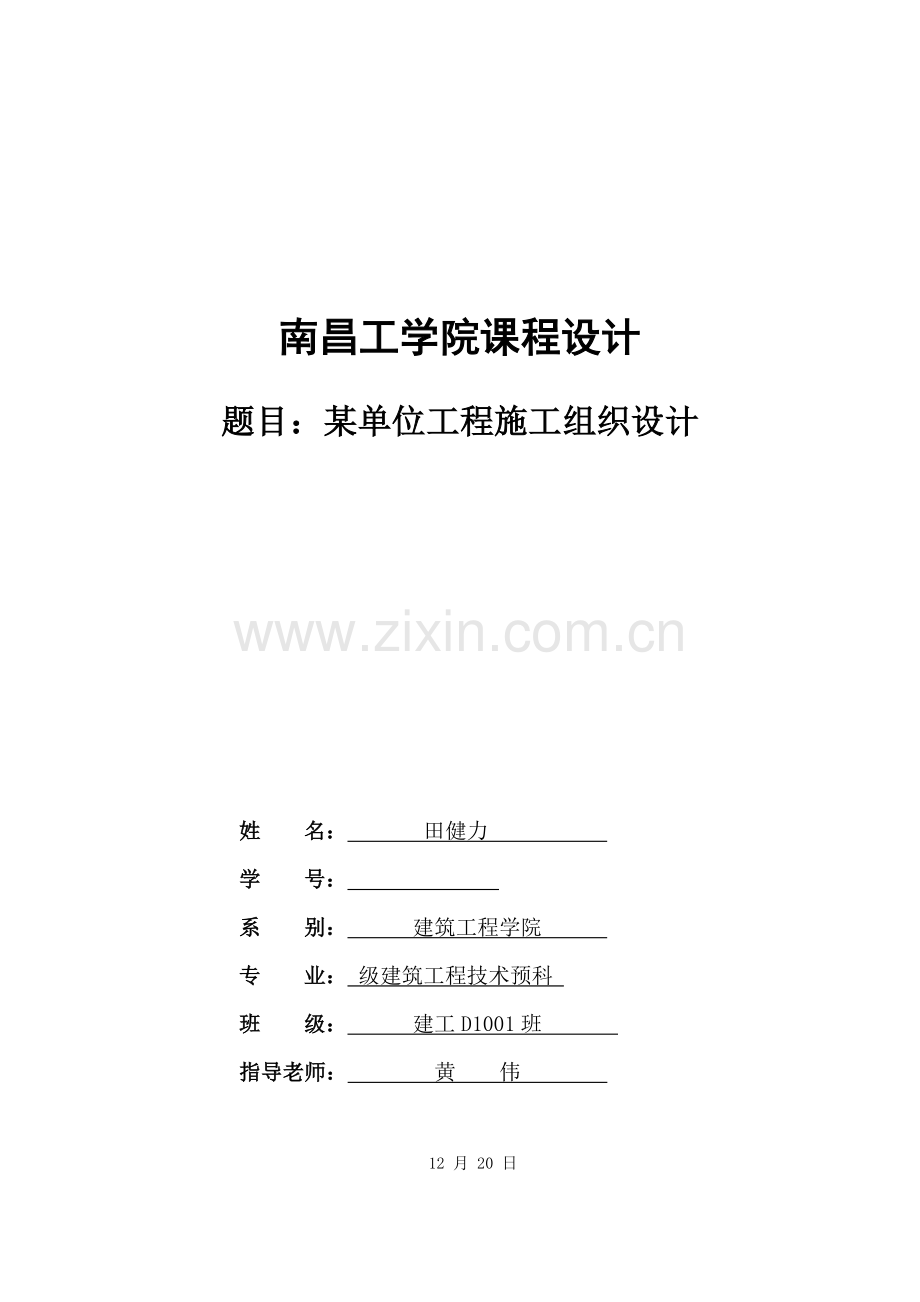

南昌工学院课程设计

题目：某单位工程施工组织设计

姓 名： 田健力
学 号：
系 别： 建筑工程学院
专 业： 级建筑工程技术预科
班 级： 建工D1001班
指导老师： 黄 伟

12 月 20 日

南昌工学院实践课程考试试卷
-第一学期期末考试
课程代码:
07414010
课程名称:
施工组织设计
适合层次:
专科
适合专业:
建筑工程技术预科
适合年级:
级
考评形式:
大作业
开课单位:
建筑工程学院
院 长:
盛明强
―――――――――――――――――――――――――――――――――――――――
班级: 建工D1001班 学号: 姓名: 田健力
―――――――――――――――――――――――――――――――――――――――
一、 实训项目
某单位工程施工组织设计
二、 资料
某单位工程基础资料一套
三、 内容和步骤
1、内容（1）编制施工方案。
（3）编制施工进度计划。
（4）绘制施工平面图。
（5）编写各项技术组织方法和各项技术经济指标。
2 、步骤（1）熟悉任务书，搜集资料及准备工作。
（2）选择施工方案和施工方法。
（3）编制施工进度计划表及绘制施工平面图。
（4）设计关键技术组织方法、关键技术经济指标。
（5）整理、装订，写实训汇报。
评分标准
考评项目
考评内容
分值
分项得分
施工方案
（50分）
1. 施工准备工作
20

2. 施工方法
20
3. 施工平面图
10
施工进度
（40分）
1. 进度计划
20

2. 横道图
20
排版
（10分）
1. 格式符合要求
10

总分
100

南昌工学院~第一学期

《施工组织设计实训》

任 务 书

指导老师：黄伟

南昌工学院建工学院
10月15日
一、实训目标
本实训为单位工程施工组织设计实训，是《建筑施工技术》课程关键教学步骤之一，经过对实际工程模拟设计，使学生初步掌握单位工程施工组织设计内容、设计步骤和方法，巩固所学理论知识，并初步含有制作施工方案和简单施工组织设计能力。
二、实训内容要求
1、学会编制施工方案
2、学会编写施工准备工作计划，了解各项资源需要量计划表内容。
3、编制简单单位工程施工进度计划
4、了解施工平面图设计要求
5、编写各项技术组织方法和各项技术经济指标。
6、设计结果：
某单位工程施工组织设计
① 设计说明书封面
设计要求：封面上应写明设计题目、学生姓名、专业、年级、指导老师姓名、完成日期；
②目录
③正文（要求参考以下内容编制，四千字左右，其中必需有施工方案选择理由，并附有必需简图）
第一节、工程概况。关键内容：建筑特点，结构特点介绍，和装修特点，施工条件，地形，地貌，特点介绍，和工程所在处社会，经济环境。
第二节、施工方案和施工方法。关键内容：施工程序，施工流向；关键分部分项工程施工方法（附简图）；关键施工机械选择；施工新技术，新方法，新材料利用。
第三节、施工准备工作和施工进度计划表。关键内容：施工准备工作计划（附表），分部分项工程划分；编制横道图（附图）。
第四节、施工平面图。关键内容：水平及垂直运输机械部署，关键材料及构配件堆放，仓库，搅拌站部署，临时设施部署，施工现场道路，给排水，供电网络部署。
第五节、各项技术组织方法和各项技术经济指标。关键内容：文明施工各项方法、安全、质量方法，节省材料方法，各级技术管理人员职责等。
④实训汇报表
四、时间安排（一周）
1、熟悉任务书，搜集资料及准备工作 1天
2、选择施工方案和施工方法 2天
3、编制施工准备工作和进度计划表 2天
4、设计关键技术组织方法、关键技术经济指标。 1天
5、整理、装订，写一份实训汇报 1天
五、考评措施
为了确保工作质量，充足表现学生动手能力，其成绩分两部分组成，一部分为平时表现（包含态度、提问水平、考勤等）30%，另一部分为设计结果（包含结果正确性、完整性、思绪是否清楚等）占70%。
六、基础资料
一．工程概况
本工程是某小区拟建住宅楼，在××区，总建筑面积 3018.46m2，建筑占地面积414.2m2，其中地面以上7层，建筑高度自室外筑成地面到女儿墙顶 23.1m，平面示意图如1所表示。层高为3m。抗震设防烈度为 6 度。建筑耐久年限为50 年。建筑屋面防水等级为Ⅰ级，耐久年限为 15 年，采取二道设防。结构形式为框架结构，柱下独立基础。墙体用加气混凝土砌块砌筑，楼面现浇，屋面为平屋面，有女儿墙，SBS 改性沥青卷材防水。 内墙面为混合砂浆抹灰，外墙面砖饰面。具体建筑、结构概况见表 1、表 2。

图1 建筑平面示意图
表1 建筑概况一览表
名称
概况
层数
本工程为七层钢筋混凝土框架结构
单层面积
430m2
建筑面积
工程建筑面积为3018.46m2，层高为3m
砌体工程
框架填充为加气混凝土砌块
外墙
面砖饰面
内墙
混合砂浆抹灰，速水泥浆收光
地面
水泥砂浆加浆抹光
楼面
水泥砂浆加浆抹光
顶棚
混合砂浆，水泥砂浆（卫生间）
屋面
屋面1为上人屋面、屋面2为不上人保温屋面、屋面3为楼梯间屋顶
油漆
木构件为一底二度调合漆、铁构件为醇酸调合漆
门窗
门为夹板门、窗为塑钢窗
表2 结构概况一览表
项目名称
概况
建筑结构安全等级
二级
建筑抗震设防类别
丙类
地震基础烈度
6度
建筑耐火等级
一级
关键钢筋类型
HPB235 级热轧光圆钢筋、 HRB335 级热轧带肋钢筋、 HRB400 级热轧带肋钢筋、 CRB550 冷轧带肋钢筋
框架梁关键截面
200×300 、200×400 、300×500、300×600、300×650、300×600 、300×650 等
框架柱关键截面
400×400、500×500、300×600、300×600、400×450、400×600、450×600
砼强度等级
梁、板 C25；基础垫层C10；二次浇筑构件(过梁，压顶 )C25；
独立柱基及基础梁C30
2. 自然条件和技术物资供给条件
1) 地质水文资料
拟建场地在长江中下游平原，场地地势平坦，地貌属长江二级阶地，地下水埋藏类型为上层滞水，关键留存于结构松散、孔隙连通性好上层杂填土中，自然降水及地表生活用水为其关键补给水源，地下水位较浅， 据场地周围现有水文地质资料， 地下水对混凝土无腐蚀性。 地质情况为坡地回填土场地， 表层为杂填土， 厚度 1.0m ， 中间层为素填土，厚度为2.0m，最下层为粘土，厚度未钻探穿，地基承载力 f k =350kPa，Es =14.7MPa。
2) 气象资料
建设地点属亚热带气候，整年光照充足，雨量充沛，冬有严寒，夏有酷暑，平均气温 16.3 ℃，极端最高气温 39.4 ℃，极端最低温度- 18.1 ℃，春秋为降水期，整年平均降水量为 1204.5㎜， 整年主导风向为东北风，夏季主导风向为东南风，室外平均风速 2.6m/s ，周围河流最高水位 29.93m ， 最低枯水位8.86m ，水位降幅高达20.06m 。 基础风压： ω =0.35kN/m2 。 基础雪压： S =0.40kN/m2 。
3. 关键工程量一览表
本工程基础为钢筋混凝土独立基础施工，关键工程量一览表见表3
表3 建筑概况一览表

序号 项目名称 单位 工程量 产量定额 班组限制人数
1 挖土 m3 1300 10 20~35
2 钢筋混凝土基础 m3 290 2.4 10~20
3 回填土 m3 1000 6.5 20~30
4 框架主表现浇 m3 1663 0.95 20~35
5 砌砖墙 m3 1270 2.8 15~25
6 安装门窗 m2 1000 4.2 8~16
7 屋面工程 m2 2200 5.5 20~30
工艺要求：主表现浇和砌围护墙之间工艺和组织间歇时间为14天；
主表现浇工程在基础回填一段以上方能开始施工。

二．施工方案
依据工程本工程特点，将其划分为四个施工阶段：土方工程，主体结构工程，
围护结构工程和装饰工程，按施工工艺进行施工。
三．施工方法及施工机械
（一）土方工程
1.土方施工方法
土方施工方法采取机械挖土，人工挖孔桩方法。机械挖土挖至承台低标高，局部如有杂填土必需挖除。挖出土除留够用回填土用土外，其它全部运走。
土方机械表
名称
容量
效率
备注
挖土机
自卸汽车
1.0-1.2
（15t）8.0
90-100
20
挖土和装土
运土
2．人工挖土桩钎探
人工挖孔桩工程结束后需进行钎探
（1）钎探工艺步骤：依据钎探部署图测量定点
