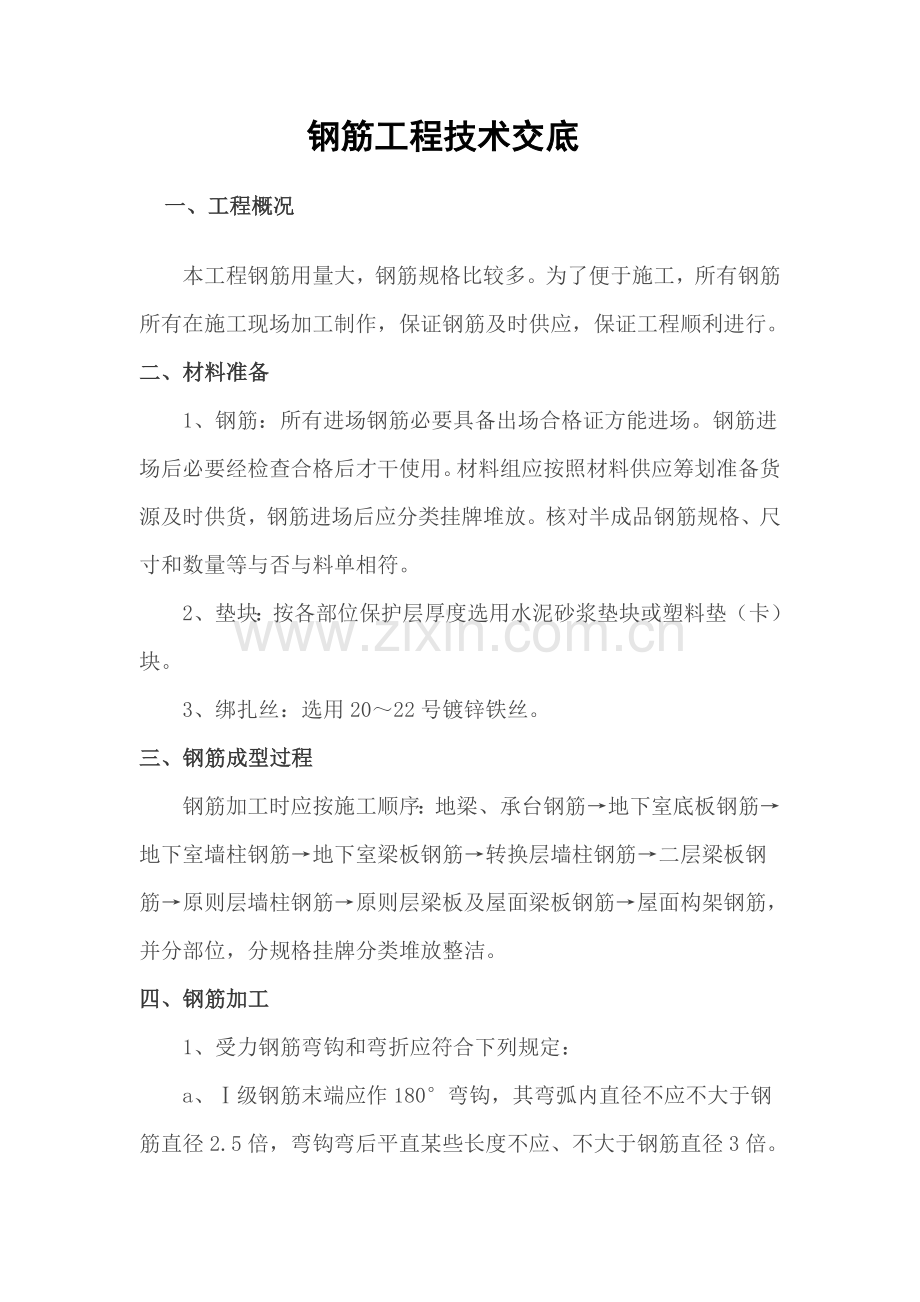

钢筋工程技术交底
一、工程概况
本工程钢筋用量大，钢筋规格比较多。为了便于施工，所有钢筋所有在施工现场加工制作，保证钢筋及时供应，保证工程顺利进行。
二、材料准备
1、钢筋：所有进场钢筋必要具备出场合格证方能进场。钢筋进场后必要经检查合格后才干使用。材料组应按照材料供应筹划准备货源及时供货，钢筋进场后应分类挂牌堆放。核对半成品钢筋规格、尺寸和数量等与否与料单相符。
2、垫块：按各部位保护层厚度选用水泥砂浆垫块或塑料垫（卡）块。
3、绑扎丝：选用20～22号镀锌铁丝。
三、钢筋成型过程
钢筋加工时应按施工顺序：地梁、承台钢筋→地下室底板钢筋→地下室墙柱钢筋→地下室梁板钢筋→转换层墙柱钢筋→二层梁板钢筋→原则层墙柱钢筋→原则层梁板及屋面梁板钢筋→屋面构架钢筋，并分部位，分规格挂牌分类堆放整洁。
四、钢筋加工
1、受力钢筋弯钩和弯折应符合下列规定：
a、Ⅰ级钢筋末端应作180°弯钩，其弯弧内直径不应不大于钢筋直径2.5倍，弯钩弯后平直某些长度不应、不大于钢筋直径3倍。

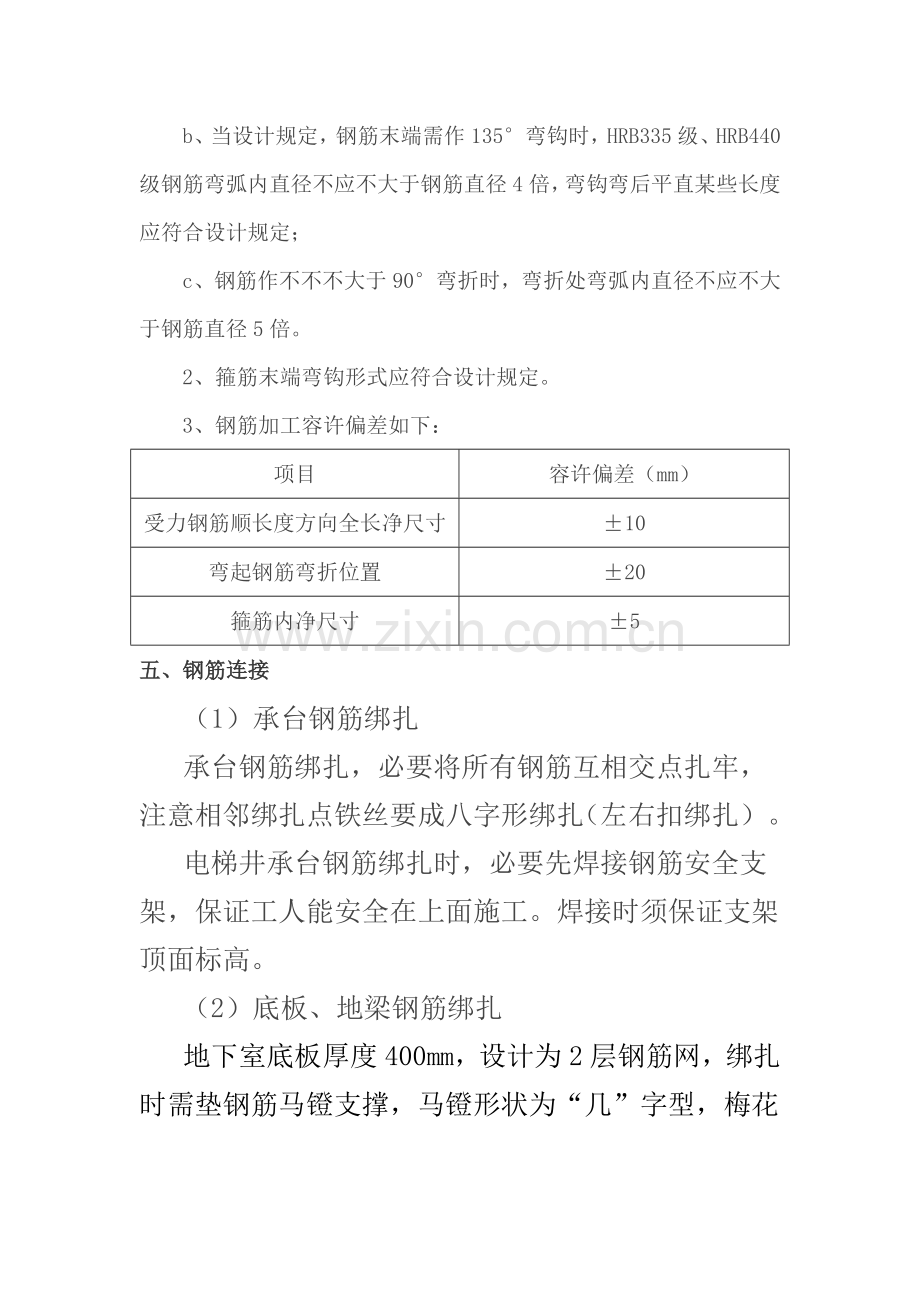

b、当设计规定，钢筋末端需作135°弯钩时，HRB335级、HRB440级钢筋弯弧内直径不应不大于钢筋直径4倍，弯钩弯后平直某些长度应符合设计规定；
c、钢筋作不不不大于90°弯折时，弯折处弯弧内直径不应不大于钢筋直径5倍。
2、箍筋末端弯钩形式应符合设计规定。
3、钢筋加工容许偏差如下：
项目
容许偏差（mm）
受力钢筋顺长度方向全长净尺寸
±10
弯起钢筋弯折位置
±20
箍筋内净尺寸
±5
五、钢筋连接
（1）承台钢筋绑扎
承台钢筋绑扎，必要将所有钢筋互相交点扎牢，注意相邻绑扎点铁丝要成八字形绑扎（左右扣绑扎）。
电梯井承台钢筋绑扎时，必要先焊接钢筋安全支架，保证工人能安全在上面施工。焊接时须保证支架顶面标高。
（2）底板、地梁钢筋绑扎
地下室底板厚度400mm，设计为2层钢筋网，绑扎时需垫钢筋马镫支撑，马镫形状为“几”字型，梅花型设立，间距≤1200，以固定钢筋网位置。用20号铁丝满扣绑扎。
底板钢筋均采用搭接，在同一位置钢筋搭接面积不得超过该位置钢筋总面积50%，底板上层钢筋在柱轴线处搭接，底板下层钢筋在跨中处搭接。
地梁梁底纵筋在支座1/3范畴内连接，梁面纵筋在跨中1/3范畴内连接。
（3）墙、柱钢筋绑扎
承台内墙、柱插筋，用Ф25钢筋及钢管固定，柱四角竖筋与固定钢筋点焊，柱主筋根部及上口要设焊接箍筋。
墙、柱主筋每段长度为楼层高度，墙柱钢筋接头位置应错开，同一位置钢筋连接面积不得超过该位置钢筋总面积50%。先搭设绑扎柱筋用暂时脚手架，绑扎操作者应配戴相应安全器材。柱主筋根部与上口要增设限位箍，保证位置精确。柱筋每边超过4根者，必要错开接头。施工时将箍筋从柱顶逐根套在柱上，逐组绑扎牢固，箍筋弯钩叠合处应交错布置在四周纵向钢筋上，箍筋转角与竖向钢筋交叉点均应扎牢，箍筋平直某些与竖向钢筋交叉点可每隔一根互成梅花式扎牢。铁丝扣要互相成八字形绑扎。
墙竖向钢筋采用搭接，水平钢筋每段长度不适当超过12m，以便于钢筋绑扎。上下及两端三排钢筋交叉点应每点扎牢，中间某些按梅花形扎牢。两层钢筋网之间按@350~400梅花形设立f8拉筋。
（5）梁板钢筋绑扎
梁筋绑扎在梁底模安装后进行，梁纵向受力钢筋浮现双层或多层排列时，两排钢筋之间应垫直径25mm短钢筋，箍筋弯钩叠合处应交错设立，并与两根架立筋绑扎，做法与柱相似。
楼板钢筋交叉点应采用22号铁丝扎牢，对于单向板外围两行钢筋必要将所有交叉点绑牢，中间某些交叉点可以间隔绑扎，但必要保证钢筋不产生位移；对双向板，所有钢筋交叉点所有绑扎。
上层钢筋网片必要垫以足够撑脚，间距1000mm，梅花形布置，以保证钢筋网标高精确，钢筋网片绑扎前必要弹好线，以保证钢筋顺直，间距均匀。
楼板钢筋绑扎时，配备钢筋级别、直径、根数和间距应符合设计规定，绑扎钢筋网不得有变形，松脱现象。
楼板钢筋绑扎接头必要符合如下规定：
搭接长度未端距钢筋弯折处不得不大于钢筋直径10倍，接头位置不应位于楼板最大弯矩处。钢筋搭接处，应在中心和两端用铁丝绑扎牢。钢筋搭接长度必要严格按设计规定施工。
楼板上部负钢筋要防止被踩下，特别是悬臂板，要严格控制负筋位置。板、次梁与主梁交叉处，板钢筋在上，次梁钢筋在中层，主梁钢筋在下。框架梁节点处钢筋穿插十分稠密时，应注意梁顶面主筋间净间距要留有30mm，以利灌筑砼之需要。
浇筑砼时，必要经专人值班，发现钢筋位移或松脱及时纠正。
（6）钢筋连接
对于直径d≥22钢筋采用钢套筒直螺纹连接，16≤d≤20采用焊接，d≤14采用搭接。直螺纹连接、焊接及搭接接头数量均要满足设计及规范规定。
钢筋接头均要按规范规定分批进行质量检查和验收，所有接头应分批抽取试件进行力学实验，经验收合格后，方可进行下一道工序施工。
纵向受拉钢筋最小搭接长度如下表所示。
搭接长度LlE、ll
1、 当不同直径钢筋搭接时，llE、ll按较小直径计算。
2、 任何状况下，ll不得不大于30cm
3、 式中ζ为搭接修正系数。
抗震
非抗震
llE=ζLaE
ll=ζLa
修正系数ζ
搭接接头百分率
≤25
50
100
ζ
1.2
1.4
1.6
（7）钢筋锚固
纵向受拉钢筋抗震锚固长度LaE见下表：
钢筋种类与直径
砼强度级别与抗震级别
C20
C25
C30
C35
≥C40
一、二级抗震
三级抗震
一、二级抗震
三级抗震
一、二级抗震
三级抗震
一、二级抗震
三级抗震
一、二级抗震
三级抗震
Ⅰ级钢筋
36d
33d
31d
28d
27d
25d
25d
23d
23d
21d
Ⅱ级钢筋
d≤25
44d
41d
38d
35d
34d
31d
31d
29d
29d
26d
d＞25
49d
45d
42d
39d
38d
34d
34d
31d
31d
39d
Ⅲ级钢筋
d≤25
53d
49d
46d
42d
41d
37d
37d
34d
34d
31d
d＞25
58d
53d
51d
46d
45d
41d
41d
38d
38d
34d
六、质量规定
1、钢筋加工、绑扎必要按设计规定及规范规定严格执行。
2、所有钢筋必要在加工场地内按下料单加工好后方能进行安装，禁止在施工现场烧烤钢筋和用电焊烧断钢筋。
3、护层水泥砂浆垫块厚度应精确，垫块间距应适当，防止平板悬臂板面浮现裂缝，梁底柱侧露筋。
4、对于板筋绑扎，水泥砂浆垫块一定要垫够，垫块间距不超过700mm，梅花形设立。
5、钢筋、骨架绑扎，缺扣、松扣数量不得超过绑扎数量10%，且不应集中。骨架未绑扎前要检查钢筋接头数量，如超过规范规定，要作调节才可绑扎成型。
6、为保证钢筋位置精确，要在墙、柱外边一米处设检查线，在浇筑砼时，发现钢筋位移，应及时调节。
7、容许偏差如下所示：
钢筋安装位置容许偏差和检查办法
项 目
容许偏差（mm）
检查办法
绑扎钢筋网
长、宽
±10
钢尺检查
网眼尺寸
±20
钢尺量持续三档，取最大值
绑扎钢筋骨架
长
±10
钢尺检查
宽、高
±5
钢尺检查
受力钢筋
间距
±10
钢尺量两端、中间各一点，取最大值
排距
±5
保护层
厚度
基本
±10
钢尺检查
柱、梁
±5
钢尺检查
板、墙、壳
±3
钢尺检查
绑扎箍筋、横向钢筋间距
±20
钢尺量持续三档，取最大值
钢筋弯起点位置
20
钢尺检查
预埋件
中心线位置
5
钢尺检查
水平高差
+3，0
钢尺和塞尺检查
-
