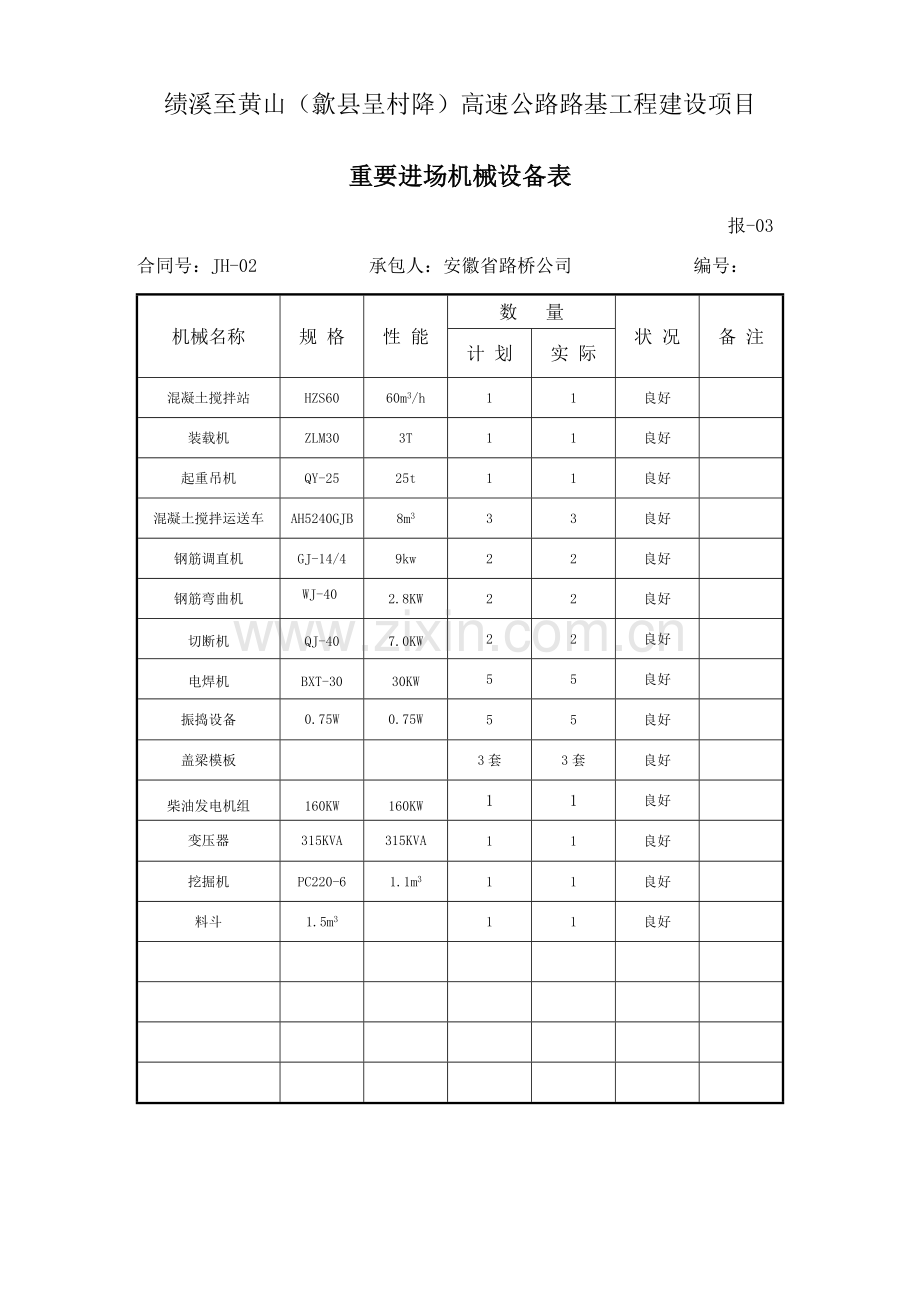

首件工程(盖梁)施工方案一、工程概况本标段起讫桩号为K10+480K15+350，全长4.87km，重要技术指标为：路基宽度26.0米，桥面净宽211.5m，设计级别四车道高速公路，汽车荷载公路-级；设计行车速度山岭微丘区100Km/h。全线共有桥梁四座，分别为K11+062.5(525m)预应力砼小箱梁，1.3m墩柱16根；K11+404.5(425m)预应力砼小箱梁，1.3m墩柱12根；K12+976.5 (1025m)预应力砼小箱梁，1.5m墩柱36根；K14+047 (1125m)预应力砼小箱梁，1.5m墩柱40根。根据项目办质量管理要点规定，盖梁在规模施工前，要进行首件工程承认，本标段拟选取在K14+047大桥1墩右幅盖梁进行首件实验。二、现场人员和机械配备1、现场人员配备生产负责人：王秋华技术负责人：孟为宗现场技术员：盛果兴 测量工程师：董 林质检工程师：周 波现场实验：张 波专职安全员：吴忠良施工队伍负责人：阮淮部施工人员：20人 2、机械设备配备（见重要进场机械设备表）三、施工办法1、测量放样柱顶凿毛后即可用全站仪精准放出两立柱柱顶中心，即为盖梁中心线，用水准仪在柱顶抄出两个控制点作为盖梁底模竖向定位线，在放样过程中最佳一联用同一种控制点，尽量不设转点，若设转点时至少要通过两个测站对其进行校核。绩溪至黄山（歙县呈村降）高速公路路基工程建设项目重要进场机械设备表报-03合同号：JH-02 承包人：安徽省路桥公司 编号：机械名称规 格性 能数 量状 况备 注计 划实 际混凝土搅拌站HZS6060m3/h11良好装载机ZLM303T11良好起重吊机QY-2525t11良好混凝土搅拌运送车AH5240GJB8m333良好钢筋调直机GJ-14/49kw22良好钢筋弯曲机WJ-402.8KW22良好切断机QJ-407.0KW22良好电焊机BXT-3030KW55良好振捣设备0.75W0.75W55良好盖梁模板3套3套良好柴油发电机组160KW160KW11良好变压器315KVA315KVA11良好挖掘机PC220-61.1m311良好料斗1.5m311良好2、包箍安装包箍制作要规则（要圆），保证包箍四周能与立柱紧密贴合，为增长包箍与砼摩擦力和保证立柱外观，可在包箍四周缠裹一层粗麻布，为以便包箍安装要搭设门式脚手架，包箍采用用吊车安装，依照柱顶高度依次向下扣掉底模、槽钢和工字钢高度即为包箍上口位置。螺栓一定要上紧。3、底模、端模安装包箍安装好后来，即可安放工字钢、槽钢和铺设底模。模板在使用前要进行除锈和并均匀涂上一层脱模剂，脱模剂采用清机油，脱模剂不能涂抹过厚，不能有富余油脂。模板接缝要严密，不可漏浆，特别是模板与立柱接触处缝隙，可用水泥砂浆进行填实。4、钢筋加工、安装钢筋加工要严格按照设计图纸规定，单件下料、弯曲，在钢筋加工场内制作钢筋骨架，运至施工现场，整体吊装。钢筋表面应干净，使用前应将表面油渍、漆皮、鳞锈等清除干净。钢筋应平直，无局部弯折。钢筋焊接前必要依照施工条件进行试焊，合格后方可正式施焊，焊工必要持证上岗。钢筋接头采用搭接电弧焊时，两根钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。双面焊缝长度不应不大于5d,单面焊缝长度不应不大于10d，钢筋骨架采用双面焊接，焊缝长度不不大于14cm。要特别注意保持底模清洁。其钢筋间距、数量、焊缝要符合设计和规范规定，保护层垫块要原则，垫块绑扎牢固。安装完毕后报监理工程师验收合格后方可进行下道工序。5、侧模安装侧模在使用前要进行除锈和并均匀涂上一层脱模剂，脱模剂采用清机油油，脱模剂不能涂抹过厚，不能有富余油脂。依照构造尺寸，上紧对拉螺栓。模板接缝处要严密，不可漏浆。6、混凝土浇筑（1）、砼采用搅拌站集中拌和，砼搅拌运送车运送，吊车配吊罐浇注。原材料质量、砼施工配合比、坍落度等必要符合设计规定。（2）、砼浇筑前应将模板内杂物、已浇砼面上泥土清理干净，模板、钢筋经监理工程师检查合格后，方可进行砼浇筑。（3）、砼应分层、整体、持续浇筑，分层厚度为30cm，逐级振捣密实。（4）、砼浇筑时要随时检查模板、支撑与否松动变形 ，发现问题要及时采用补救办法。（5）、砼浇筑完毕应适时覆盖洒水养生。7、砼养生混凝土浇筑完毕后，应在收浆后尽快予以覆盖和洒水养护，使用土工布覆盖，覆盖时不得损伤或污染混凝土表面，以及经常使模板保持湿润。8、砼拆模砼达到一定强度（砼强度能保证其表面不发生裂缝，表面和棱角不致破坏）后即可进行模板拆除，模板拆除后应对成品加以养护，拆模时禁止抛扔，禁止用剧烈敲打和强扭办法进行，拆除后模板分类规范堆放。拆除模板后对成品采用铺设土工布覆盖养生，养生期不得不大于14天。四、质量控制及检查办法施工用模板均为定型钢模板，砼表面外观应符合如下规定：（1）、砼表面平整、光洁，棱角线平直。（2）、浮现蜂窝、麻面，必要进行修整。重要质量目的控制如下：项次检 查 项 目规定值或容许偏差检查办法和频率1混凝土强度（Mpa）在合格原则之内附录D检查2断面尺寸（mm）20尺量：检查3个断面3轴线偏位（mm）10全站仪或经纬仪：纵、横各测量2点4顶面高程（mm）10水准仪：检查35点5支座垫石预留位置（mm）10尺量：每个（3）、工艺流程：见盖梁施工工艺框图。盖梁施工工艺框图墩柱中心放样墩台顶凿毛安装包箍铺设底模、端模钢筋绑扎模板制作侧模板安装试块制作砼拌和及运送混凝土浇注拆摸养生 包箍拆除 拆 除五、质量保证办法（一）、组织保证1、项目经理是公司法人代表在本项目代理人，项目经理是质量第一负责人，必要履行与公司订立质量责任书。2、项目技术、质量管理，实行总工程师责任制。3、项目经理部各业务部门质量管理工作，接受公司各相应部门检查、督促、指引。4、项目经理部按照精干、高效、统一原则，设立经理1人，副经理2人，总工程师1人，下设工程技术部、质检部、机料部、安全环境部、财务部、实验室、办公室。各部门或职能人员是质量工作有关责任者，对本部门和岗位质量负责。项目部成立质量领导小组。组长：张庆书副组长：孟为宗成员： 王秋华 凤尔飞 汪步胜金春阳 迟飞飞 （二）、项目经理部各部门岗位质量责任制1、项目经理重要质量职责（1）对项目工程产品质量和服务质量负所有责任；（2）组织编制项目施工组织设计和质量筹划，主持项目总体筹划及年、季、月施工进度、质量、用款筹划；（3）按照合同规定和业主、总监办指令，及时组织施工人员、施工设备进场；（4）按照总监办下达开工令和监理工程师批准施工组织设计，精心组织工程全面施工；（5）接受质量监督部门及总监办、驻地监理办监督和管理。2、项目副经理重要质量职责（1）受项目经理委托，全面贯彻项目施工组织设计和质量筹划实行；（2）监督检查各部门质量职责执行状况；（3）贯彻“防止为主”方针，领导解决质量缺陷工作；3、总工程师重要质量职责（1）在项目经理领导下，对工程技术、质量工作全面负责；（2）主持制定质量目的和涉及内部质量管理体系质量保证办法，并付诸实行；（3）领导质检、测量、实验、计量工作，审定质检、测量、实验方面检测和实验报告，严格把好过程控制质量关；（4）组织工程质量检查工作。4、工程部重要质量职责（1）核查设计文献、图纸、资料与否齐全；（2）组织所有技术人员熟悉掌握施工规范、规程、设计文献和图纸规定，制定适应工程特点作业指引书、操作规程等施工指引文献；（3）对核心工序及影响工程质量重要环节，实行重点管理，保证工程质量受控；（4）进一步现场，发现和解决质量问题；（5）配合驻地监理工程师做好质量检查工作。5、质检部重要质量职责（1）在总工程师领导下，编制项目实验工作筹划；（2）负责按照规定周期对计量仪器和装置进行检查、鉴定和校正；（3）认真做好实验报告和检测记录审核工作，对报告和记录负质量责任；（4）对重要操作人员进行专业培训，持证上岗。6、工地实验室重要质量职责（1）严格按照合同规定和规范规程规定进行各类实验、检查及各种配合比设计实验，并对其成果负质量责任；（2）严格执行实验规程和实验设备操作规程，按规范化操作程序操作，保证明验成果真实性、可靠性；（3）认真做好各类材料、半成品及成品各项技术指标检查和实验，做好实验记录，认真编写检测报告，保证工程质量。六、安全生产保证办法（1）、建立安全生产管理责任制，分工明确，责任到人。建立以项目经理为组长、安全员、施工员、操作班组兼职安全员构成安全领导小组，进行施工作业全天候巡检值日制度。加强工人安全教诲，定期召开安全生产会，牢固树立“安全第一、防止为主、综合治理”思想。健全各项安全规章制度，建立安全台帐，规范安全资料。下达施工任务前必要召开安全技术交底会。全体参加施工人员还应严格遵守各自专业安全操作规程，与各班组订立安全生产责任状。安全领导小组组织机构如下： 组长：张庆书副组长：吴忠良成员： 王秋华 孟为宗 凤尔飞 邵子俊金春阳 迟飞飞 徐巨华 李宁波 （2）、本分项工程属于高空作业，要从思想上高度注重安全，加强安全思想意识教诲，时时、事事注意自身和关怀她人安全。（3）、现场施工负责人班前要进行安全检查（4）、高空作业，所有施工人员必要对的佩戴安全帽和系安全带。（5）、电焊工、架子工、电工、起重工要持证上岗。（6）、使用吊车等起重设备，必要设专人指挥，统一信号。（7）、注意用电安全。（8）、模板要设立缆风绳。（9）、模板上爬梯要焊接牢固，顶部要设立施工平台。（10）、一切施工用品、材料不得随意抛仍。（11）、施工现场要做到人走脚下清、形成一种良好施工环境。（12）、在雨天、雪天、风力较大天气禁止高空作业。（13）、要设立相应警示标牌。质量保证体系框图奖罚制度工作效率工作原则工作程序质量评估制度定期、不定期质量检查班组质量检查工程队质量检查经理部质量检查公司质量监督施工工序施工工艺原材料施工准备施工技术力量施工作业人员施工测量安全质量办法施工预算施工组织设计施工图审核质量工作规范化各QC小组创优领导小组项目总工开工条件项目经理工程质量保证体系施工全过程保证体系组织保证体系项 目 经 理 部质量组织系统化创优工程工作模式化质量第一信誉至上安全保证体系框图安全保证体系思想保证组织保证技术保证经济保证安全教诲安全领导小组按操作规程施工安全抵压合同预 防 为 主安 全 第 一事实和数据说话专职安全员配齐消防器材实行奖罚制度掌握操作规程安 全 交 底分工负责经济兑现把事故消灭在萌芽状态全员活动提高安全意识保证工程施工无伤亡事故七、环保办法（1）、建立健全环保管理休系，量化环保目的，层层贯彻负责人。（2）、通过对现场施工人员进行环保教诲强化环保意识，减少对周边环境人为破坏，通过环保检查消除环保隐患。（3）、减少施工期间污水、废渣对环境污染，节约用地。做到文明施工，规范管理。（4）、对有害物质（如燃料、废料、垃圾等）按照本地环保管理条例进行处置后，运至监理工程师指定地点进行掩埋，防止对动、植物导致损害。环保体系框图环保体系技术办法、方案保证检查保证思想保证项目部每月一次检查队每周一次检查严格按设计和环保要求实行对特殊工种制定强有力防范办法按国家和地方有关部门法规规定办事环保部门寻常监督项目部定期检查工班每日一次检查班组每工序检查，材料、运送车每辆检查对施工现场环境和道路卫生有破坏和污染逐个贯彻解决项目部环保工作领导小组用科学、合理技术办法、方案来保证环保目的实现安质环保部专职检查员队环保领导小组义务检查员班组长 开展环保周制定合理施工方案、现场布局合理、采用有效办法保证运送不污染道路普及教育专业教育特殊工种教育法制法规教育强化环保意识增强防止能力实现环保目的组织保证
