散热器安装综合项目施工专项方案与关键技术专项措施.docx

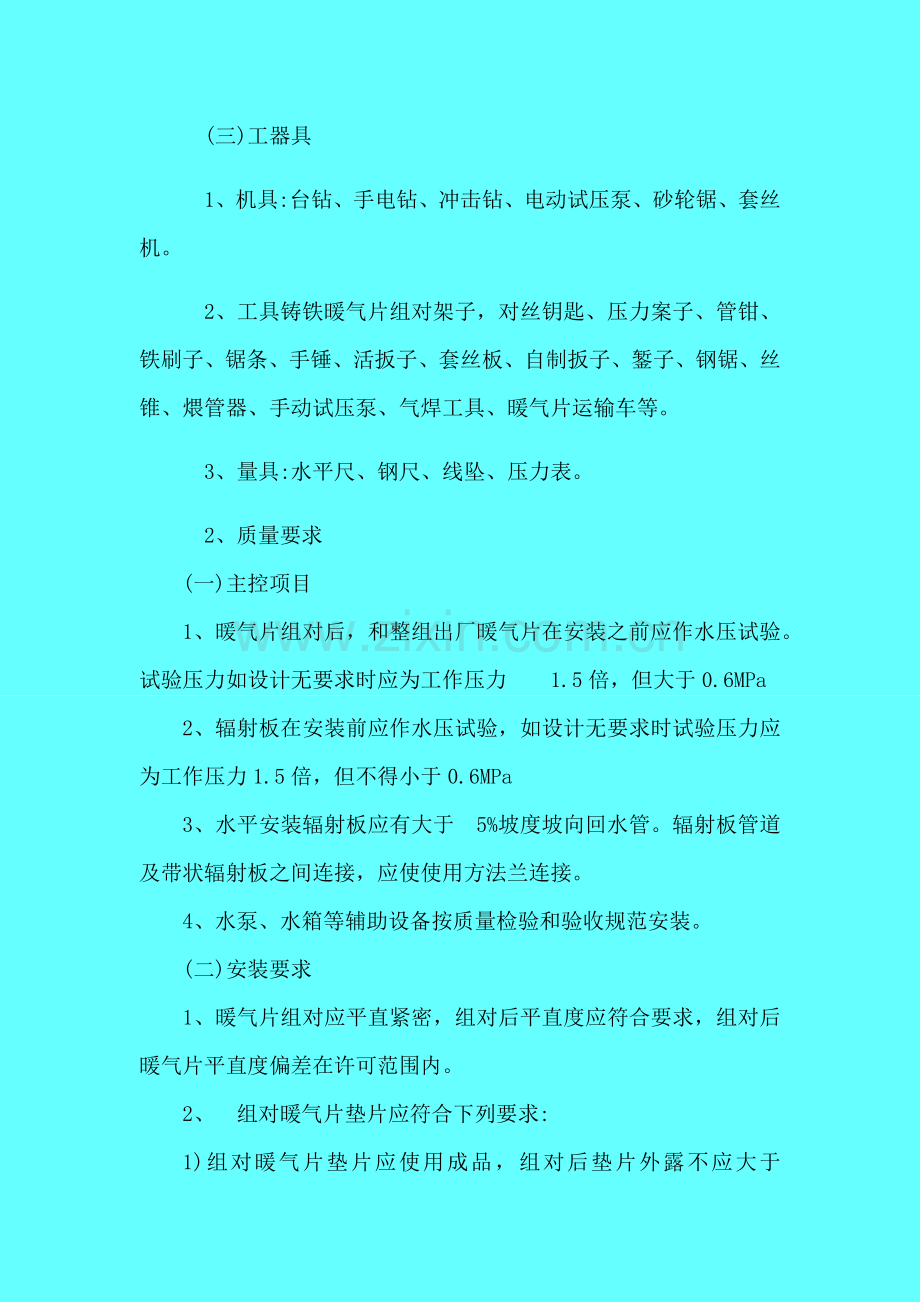

1、施工准备 (一)作业条件 1、甲方提供水源、电源。 2、 室内墙面和地面施工完成。 3、暖气片安装地点不得堆放施工材科或其它障碍物品。 (二)材质要求 1、暖气片(铸铁、钢制) :暖气片型号，规格，使用压力必需符合设计要求，并有出厂合格证:暖气片不得有砂眼、对口面凹凸不平，偏口、裂缝和上下口中心距不一致等现象。 翼型暖气片翼片完好。钢串片翼片不得松动、卷曲、碰损。钢制暖气片应造型美观，丝扣端正，松紧适宜，油漆完好，整组炉片不翘楞。 2、暖气片组对零件:对丝、炉堵、炉补心、丝扣圆翼法兰盘、弯头、弓形弯管、短丝、三通、弯头、油任、螺栓螺母应符合质量要求，无偏扣、方扣、 乱丝、断扣。丝扣端正，松紧适宜。石棉橡胶垫以 1mm厚为宜(不超出1.5mm厚)，并符合使用压力要求。 3、其它材料:圆钢、拉条垫、托钩、固定卡、膨胀螺栓、钢管、冷风门、机油、铅油、麻线、防锈漆及水泥选择应符合质量和规范要求。 (三)工器具 1、机具:台钻、手电钻、冲击钻、电动试压泵、砂轮锯、套丝机。 2、工具铸铁暖气片组对架子，对丝钥匙、压力案子、管钳、铁刷子、锯条、手锤、活扳子、套丝板、自制扳子、錾子、钢锯、丝锥、煨管器、手动试压泵、气焊工具、暖气片运输车等。 3、量具:水平尺、钢尺、线坠、压力表。2、质量要求(一)主控项目1、暖气片组对后，和整组出厂暖气片在安装之前应作水压试验。试验压力如设计无要求时应为工作压力1.5倍，但大于0.6MPa2、辐射板在安装前应作水压试验，如设计无要求时试验压力应为工作压力1.5倍，但不得小于0.6MPa3、水平安装辐射板应有大于5%坡度坡向回水管。辐射板管道及带状辐射板之间连接，应使使用方法兰连接。4、水泵、水箱等辅助设备按质量检验和验收规范安装。(二)安装要求1、暖气片组对应平直紧密，组对后平直度应符合要求，组对后暖气片平直度偏差在许可范围内。2、组对暖气片垫片应符合下列要求:1)组对暖气片垫片应使用成品，组对后垫片外露不应大于1mm2)暖气片垫片材质当设计无要求时，应采取耐热橡胶。3、暖气片支架、托架安装，位路应正确，埋设牢靠。暖气片支架、托架数量，应符合设计或产品说明书要求。4、暖气片后面和装饰后墙内表面安装距离，应符合设计或产品说明书要求。如设计未注明，应为30mm5、暖气片安装许可偏差应符合相关要求6、铸铁或钢制暖气片表面防腐及面漆应附着良好，色泽均匀，无脱落、起泡、流淌和漏涂缺点。3、工艺步骤编制组片统计表一暖气片组对一外拉条预制、安装一暖气片单组水压试验一暖气片安装一暖气片冷风门安装一支管安装一系统试压一刷漆4、施工工艺4.1编制组片统计表按施工图分段分层分规格统计出暖气片组数、每组片数，列成表方便组对和安装时使用。4.2多种型号铸铁柱型暖气片组对1、组对前要备有散热组对架子或依据暖气片规格用100X100木方平放在地，楔四个铁桩用铅丝将木方绑牢加固，做成临时组对架。2、组对密封垫采取石棉橡胶垫片，其厚度不超出1.5mm用机油随用随浸。组对后垫片外露不应超出2mm不得使用双垫。3、将暖气片内部污物倒净，用钢刷子除净对口及内丝处铁锈，正扣朝上，依次码放。4、按统计表数量规格进行组对，组对暖气片前做好丝扣选试。5、组对时应两人一组摆好第一片，拧上对丝一一扣，套上石棉橡胶垫，将第二片反扣对准对丝，找正后两人各用一手扶住炉片，另一手将对丝钥匙插入对丝内径，先向回渐渐倒退，然后再顺转，使两端入扣，同时缓缓均衡拧紧，照此逐片组对至所需片数为止。6、将组成暖气片慢慢立起，用人工或车运至集中地点。4.3外拉条预制、安装1、依据暖气片片数和长度，计算出外拉条长度尺寸，切断810圆钢并进行调直，两端收头套好丝扣，将螺母上好，除锈后刷防锈漆一遍。2、20片及以上暖气片加外拉条，在每根外拉条端头套好一个骑码，从暖气片上下两端外柱内穿入四根拉条，每根再套上一个骑码带上螺母:找直后用扳子均匀拧紧，丝扣外露不得超出一个螺母厚度。4.4暖气片水压试验1、将暖气片抬到试压台上，用管钳子上好临时炉堵和临时补心，上好放气嘴，连接试压泵;多种成组暖气片可直接连接试压泵。2、试压时打开进水截门，往暖气片内充水，同时打开放气嘴，排净空气，待水满后关闭放气嘴。3、加压到要求压力值时，关闭进水截门，连续5分钟，观察每个接口是否有渗漏，不渗漏为合格。4、如有渗漏用铅笔做出记号，将水放尽，卸下炉堵或炉补心，用长杆钥匙从暖气片外部比试，量到漏水接口长度，在钥匙杆上做标识，将钥匙从暖气片对丝孔中伸入至标识处，按丝扣旋紧方向拧动钥匙，使接口继续上紧或卸下换垫，如有坏片需换片。钢制暖气片如有砂眼渗漏可补焊，返修好后再进行水压试验，直到合格。不能用坏片要作显著标识(如用手锤将坏片砸一个显著孔洞单独存放)，预防再次混入好片中误组对。5、打开泄水阀门，拆掉临时丝堵和临时补心，泄净水后将暖气片运到集中地点，补焊处要补刷二道防锈漆。4.5暖气片安装1、按设计图要求，利用所作统计表将不一样型号、规格和组对好并试压完成暖气片运到各房间，依据安装位路及高度在墙上面出安装中心线。窗下安装坐标应和窗口中心线一致，许可偏差2mm2、托钩和固定卡安装:(1)柱型代麒暖气片固定卡安装。从地面到暖气片总高3/4画水平线，和暖气片中心线交点面印记，此为15片以下双数片暖气片固定卡位路。单数片向一侧错过半片。16片以上者应裁两个固定卡，高度仍在暖气片3/4高度水平线上，从暖气片两端各进去46片地方栽入。(2)挂装柱型暖气片:托钩高度应按设计要求并从暖气片距地高度上返45mm西水平线。托钩水平位路采取画线尺来确定，画线尺横担上刻有散热片刻度，画线时应依据片数及托钩数量分布对应位路，面出托钩安装位路中心线，挂装暖气片固定卡高度从托钩中心上返暖气片总高3/4画水平线，其位路和安装数量同带腿片安装。(3)用錾子或冲击钻等在墙上按画出位路打孔洞。固定卡孔洞深度不少于80mm托钩孔洞深度不少于120mm现浇混凝土墙深度为100mm使用膨胀螺栓应按膨胀螺栓要求深度)(4)用水冲净洞内杂物，填入M20水泥砂浆到洞深二分之一时，将固定卡、托钩插入洞内，塞紧，用面线尺或70mm管放在托钩上，用水平尺找平找正，填满砂浆抹平。(5)柱型暖气片固定卡及托钩加工和安装数量、位路、形式必需符合(91SB1-暖P9)要求。(6)组暖气片全部卡子托钩栽好:成排托钩卡需将两端钩、卡栽好，定点拉线，然后再将中间钩、卡按线依次救好。(7)圆翼型、长翼型及辐射对流暖气片(FDS-I型一Il型)托钩全部按图(91SB1暖P9)加工，翼型铸铁暖气片安装时全部使用上述托钩。圆翼型每根用2个:托钩位路应为法兰外口往里返50mnt。长翼型托钩位路和数量按图(91SBI一暖P9)安装。辐射对流暖气片安装方法同柱型暖气片。固定卡高度为暖气片上缺口中心。安装方法同柱型暖气片。(8)每组钢制闭式串片型暖气片及钢制板式暖气片在四角上焊带孔钢板支架，以后将暖气片固定在墙上固定支架上。固定支架位路按设计高度和多种钢制串片及板式暖气片具体尺寸分别确定。安装方法同柱型暖气片(另一个作法是按厂家带来托钩进行安装)。在混凝土预制墙板上能够先下埋件，再焊托钩和固定架:在轻质板墙上，钩卡应用穿通螺栓加垫圈固定在墙上。(9)多种暖气片支托架安装数量应符合相关要求。3、暖气片安装:(1)将柱型暖气片(包含铸铁和钢制)和辐射对流暖气片炉堵和炉补心抹铅油，加石棉橡胶垫后拧紧。(2)带腿暖气片稳装。炉补心正扣一侧朝着立管方向，将固定卡里边螺母上至距离符合要求位路，套上两块夹板，固定在里柱上，带上外螺母，把暖气片推到固定位路，再把固定卡两块夹板横过来放平正，用自制管扳子拧紧螺母到一定程度后，将暖气片找直、找正，垫牢后上紧螺母。(3)将挂装柱型暖气片和辐射对流暖气片轻轻抬起放在托钩上立直，将固定卡摆正拧紧。(4)圆翼型暖气片安装。将组装好暖气片抬起，轻放在托钩上找直找正。多排串联时，先将法兰临时上好，然后量出尺寸，配管连接。(5)钢制闭式串片式和钢制板式暖气片拍起挂地固定支架上，带上垫圈和螺母，紧到一定程度后找平找正，再拧紧到位。(6)暖气片距墙距离:柱型暖气片内表面距离2540mm钢制闭式串片型距墙2540mm圆翼型距高4050mm平行距填许可偏差5mm垂直度许可偏差3mm4.6暖气片冷风门安装1、按设计要求，将需要打冷风门眼炉堵放在台钻上打中8.4孔，在台虎钳上用1/8”丝锥攻丝。2、将炉堵抹好铅油，加好石棉橡胶垫，在暖气片上用管钳子上紧。在冷风门丝扣上抹铅油，编少许麻丝，拧在炉堵上，用扳子上到松紧适度，放风孔向外斜45度(宜在综合试压前安装)。3、钢制串片式暖气片、扁管板式暖气片打冷风门暖气片数量，在加工定货时提出要求，由厂家负责作好。4、钢板板式暖气片放风门采取专用放风门水口堵头，定货时提出要求。5、圆翼型暖气片放风门安装，按设计要求在法兰上扫冷风门眼，作法同炉堵上装冷风门。5、成品保护1、暖气片组对、试压安装过程中要立向抬运，码放整齐。在土地上操作放路时下面要垫木板，以免歪倒或触地生锈，未剧油前应防雨、防锈。2.暖气片往楼里托运时，应注意不要将木门口、墙角地面磕碰坏。应保护好柱型炉片炉腿，避免碰断。翼型炉片预防翼片损坏。3、别暖气片托钩墙洞时，应注意不要将外墙砖顶出墙外。在轻质墙上栽托钧及固定同时应用电钻打洞，预防将板墙别裂。4、钢制串片暖气片在运输和焊接过程中预防将叶片碰倒，安装后不得随意登踩，应将卷曲叶片整修平整。5.喷浆前应采取方法保护已安装好暖气片，预防污染，确保清洁。叶片间杂物应清理洁净，并预防掉入杂物。6、应注意质量问题1.暖气片安装位路不一致。没按图纸施工或测量炉钩炉卡尺寸不正确造成。2.暖气片对口石棉橡胶垫过厚，村垫外径突出对口表面。原因是使用村垫厚度超出1.5mm(柱型)或使用双垫，村垫外径过大，应使用合格衬垫:四翼法兰村垫厚度不得超出3mm3.暖气片安装不稳因。这是因为托钩弧度和暖气片不符或接触不严密。托钩、护上不牢，柱型暖气片翻着地不实造成，应采取方法补救。4、炉钩炉卡不牢不正。粮入孔洞太浅、洞内清洗不洁净，水泥标号太低或砂浆没填实而造成不牢:权入时没有找正或位路不正确造成炉钩、炉卡不正。5.炉堵、炉补心上扣过少。因为丝扣过紧造成安装前应做好丝扣选试。6、落地安装柱型暖气片腿片数量不对，位路不均。要求14片及以下安装两个腿片， 1524片应安装3个腿片，1524片应安装3个腿片，25片及以上安装4个腿片，腿片分布均匀。7、铸铁柱型暖气片20片以上应加拉条固定，拉条采取10圆钢制作，拉条丝扣外露不得超出一个螺母厚度。8、挂式暖气片距地高度按设计要求确定，设计无要求时，通常不低于150mm但明装暖气片上表面不得高于窗台标高。9、四翼型暖气片掉翼面安装时应向下或朝墙安装，以免影响美观:组对时中心及偏心法兰不要用错，确保水或凝结水能顺利流出暖气片。10、要和土建施工配合，确保立管预留口和地面标高正确性，以避免造成暖气片安装困难，避免出现锯、卧、垫炉腿现象。7.工期工期根据甲方要求施工。8.质量确保方法8.1质量目标工程漏检率为0，误检率为0;任务完成率100%满足建筑工程质量检验评定标准;总工程质量目标:合格。8.2质量方针我企业质量方针是“用户第一、至诚至信:科学管理、求精求益:品质卓越、创新创优:连续改善、尽善尽美”，在企业质量方针指导下，将利用优异技术、科学管理、严谨作风，精心组织、精心施工，以有竞争力优质产品满足业主愿望和要求。依据1S0-9001质量标准要求建立文件化质量确保体系 (质量手册，大力推行一一案三工序管理方法”即“质量设计方案、监督上工序、确保本工序、服务下工序”和Q0质量管理活动。8.3质量体系依据项目管理需要，建立、健全项目管理体系，以协议为制约。推行国际质量管理和质量确保标准(1S09001).强化质量职能。项目经理部全体管理人员及配属队伍将强化质量意识和质量职能:推行区域责任工程师和专业责任工程师负责制，施工全过程对工程质量进行全方面管理和控制:同时使质量确保体系延伸到各施工方、各专业配属队伍，项目质量目标经过各个方面严谨管理给予实现。经过明确分工，亲密协调和配合。使工程质量得到有效控制。建立由项目经理领导，专业总工程师中间控制、技术责任人或专业责任工程师检验三级管理系统，形成项目经理到各分项目施工方、专业配属队伍质量管理网络。
