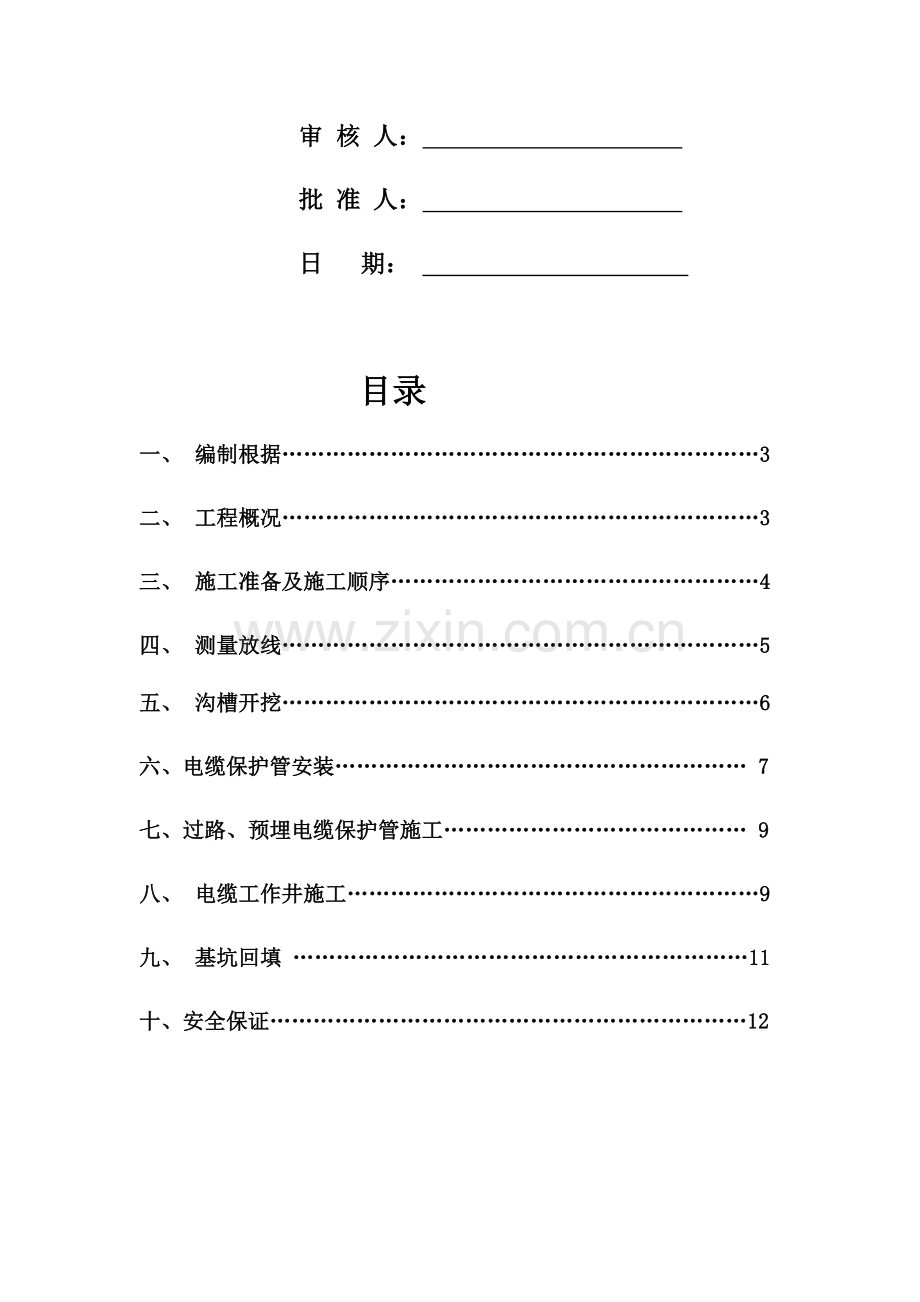

河北联合大学新校园建设工程之室外管网、道桥工程施工第二合同段电力管线施工方案编 制 人： 审 核 人： 批 准 人： 日 期： 目录一、 编制根据3二、 工程概况3三、 施工准备及施工顺序4四、 测量放线5五、 沟槽开挖6六、电缆保护管安装 7七、过路、预埋电缆保护管施工 9八、 电缆工作井施工9九、 基坑回填 11十、安全保证12一、 编制根据电力施工平面图及设计文献规定电气装置安装工程电缆线路施工及验收规范 GB-50168-92电气装置安装工程 GB50168-92二、工程概况第一节 综合概述1、工程名称：河北联合大学新校园建设工程之室外管网、道桥工程施工。2、工程地点：唐山湾生态城北部，南邻渤海大道、东临求知路、北临人工河、西邻中海东路。3、工程规模：总建筑面积约990000平方米。4、建设单位：唐山市大学城开发建设有限公司。第二节 工程范畴及规定工程范畴第二合同段：本项目桥梁、泵站、给水、中水、热力、强电、弱电工程承包方式按照招标人提供图纸，完毕本标段内桥梁、泵站、给水、中水、热力、强电、弱电工程安装、调试、验收、各类资料提交、工程结算、人员培训、及质保等工作。详细工作内容以工程量清单为准。质量原则合格安全文明生产施工目的1、不发生重大安全事故。2、月度工伤事故频率控制在1.5以内，实现施工全过程“五无”，即无重伤、无死亡、无火灾、无中毒、无崩塌。工期规定 第二合同段：1月13日至10月31日三、施工准备及施工顺序施工顺序：管线施工准备施工测量预埋件预制监理工程师验收沟槽开挖、整顿基底监理工程师验收管道基本砼浇注、养护钢筋下料、绑扎砌筑管沟及抹灰浇筑混凝土、外防水安装盖板沟槽回填场地清理、验收监理工程师验收1、施工技术准备1.1参加由建设单位组织四方（设计单位，建设单位，监理单位，施工单位）图纸会审，并做好记录。1.2编制并报审施工方案，施工前对施工人员进行详细技术交底。1.3组织施工人员认真熟悉图纸，施工方案，技术资料，安全技术办法。2、施工现场准备2.1现场测量网点要稳定、对的、可靠。地下管坐标、坡度是管网施工中最易出问题地方，规定对每一条管线应画出它走向图、标示书、标高、坐标、管径、高程及各个拐点、起伏点，特别是相距交叉管道应在交叉部位标注出高程和管径，在施工中应重复测量核算避免浮现管线交叉相撞状况。2.2按照施工总平面布置规定堆放材料、摆放施工机具，布置管道预制场地、搭建暂时设施。2.3施工机具准备齐全。2.4 施工现场水、电、气、道路具备安装条件，各种安全、防护办法齐全并到位，同步应准备好风、雨、雪等恶劣天气条件下施工办法，要将施工中困难充分考虑到。四、测量放线1、测量放线基准是高程为1985国家高程基准，采用全站型电子速测仪与GPS-RTK相结合进行三维空间定位。测量仪器必要是通过校检并获得合格证仪器，同步仪器是在合格证有效期内使用。2、 施工前，建设单位组织关于单位向施工单位进行现场交桩。3、 暂时水准点和管道轴线控制桩设立牢固，易于观测，开槽铺设管道沿线暂时水准点，每200m设1个以上。4、暂时水准点，管道轴线控制桩，高程桩，应通过复核后方可使用并加以保护，施工过程中应经常校核，防止被破坏。5、施工测量容许偏差应满足下列规定 表5-1序号检查项目容许偏差1水准点测量高程闭分差20L (mm)2导线测量方位角闭合差40n （mm）3导线测量相对分差1/30004直接量测距两次较差1/5000注：1、L为水准测量闭合路线长度（km）。 2、n为水准或导线测量测站数。五、沟槽开挖1、为保证工期，现场施工重要采用机械进行开挖，机械重要采用200型挖掘机。挖方分层进行：表层采用机械进行开挖，如下层次遇排水管线和接近开挖底标高时，采用人工进行开挖，防止排水管线被破坏或土石方超挖。按照标记范畴进行开挖，保证底层土保持不被扰动，开挖出来土石方堆放在沟槽侧面，与沟侧保持3m距离，且两侧堆土不得高于1.5m，并及时运除余土。机械开挖时，预留10-20cm基底某些，人工再开挖至设计沟底标高，并整平，铲掉表层松散土石方，如有超挖，用石砂找平并进行夯实。2、沟槽开挖至设计标高后，由现场监理进行验槽，合格后方可进入下一工序。（1） 基坑开挖后及时排出坑内积水，采用污水泵抽排水，在基坑边坡处设暂时支撑或减小堆土荷载保证其稳定性。（2） 在沟槽底部，填平后采用强夯，保证足够密实度以保证地基承载力。（3） 沟槽开挖完毕后，及时浇筑垫层进行封闭。3、垫层施工（1）基坑经检测合格，并经驻地监理工程师和实验监理工程师确认后进行砼垫层施工；（2） 混凝土垫层为C15素砼，罐装砼搅拌车将砼运送至浇注施工现场，在运送过程中保证砼不离析、不泌水。（3）砼自由下落高度不不不大于1.5m，如不不大于1.5m采用导管等办法减少自由倾落高度，以防止砼产生离析。（4）施工时，控制好砼垫层宽度、厚度。由于垫层厚度不大于10cm，振捣时可用平板式振动器进行振捣，振捣器必要纵向、横向各拖动两次以上，拖动振动器时必要缓慢拖动，振捣至表面泛浆，无较大气泡冒出才算振捣合格。六、电缆保护管安装砼垫层完毕，经监理单位验收合格后，方能进行安装工作。（1）管道运送、堆放管材运送时，应放置平稳，禁止人货同车。管材卸车时，应轻拿轻放，不得直接自车上推下，应人工或吊车搬运，加以保护，以防止碰撞损坏。管道运至施工现场后，应按类别、型号规格分开堆放整洁，产品堆放场地应平整。堆码高度不大于1m，分层交叉堆放，承插口部位应交错放置，防止挤压变形。（2）管道安装、涂塑钢管及无机玻璃钢管管道 保护管连接采用承插式安装，需要在承插内加密封圈。 安装前对管材逐根检查，有无裂纹、弯曲质量等缺陷，按厂家技术规定进行安装。用清洁抹布擦净管子插入端外表面和承插端里面及橡胶密封圈。为了易于插入可以使用润滑剂，其办法即将润滑剂均匀地涂敷在擦净橡胶封圈里面及插入端四周表面。润滑剂应使用中性洗净剂溶液或起泡沫肥皂，切忌使用油和润滑脂，以免使橡胶圈老化。保护管连接和敷设：先将管子配备好，然后按顺序将管插接。插管时可用机械（插管机）操作，也可用槌打办法插入。采用槌打办法时，需在管道槌打端头垫上厚木板进行槌打。对向配管，将管切断，将切管一头插入，一头采用中间接头连接，或两头均采用中间接头连接。对于排管接口处，两端各加0.1m包封，在第一层排管敷设好后，其面上加覆C25砼到第二层底面厚度即可，然后将第二层排管敷设（不必等混凝土干燥即可排管）。在第二层排管面上，用同样办法及厚度加覆混凝土。但在最上面一层排管面上混凝土加覆到10cm厚度，需7-10天保养期。、高密度聚乙烯HDPE管HDPE管道采用热熔接连管段，管沟内必要保证所连接管道在连接前必要冷却到土壤环境温度。管道安装过程中采用管线定位装置将电力电缆定位。（3）回填土覆盖在排管完毕后来，即可覆盖回填土。回填时，在管周边必要将砂由下至上逐级填埋密实，每层20m，用蛙式夯夯实，待高出管顶50cm后方可采用压实机具，以防止填砂不良引起路面下沉和管道Z字型移位。将回填土压实、整平至路基。七、过路、预埋电缆保护管施工本工程过路沟槽开挖时采用机械进行，按照放好边线进行开挖，开挖出来土石方堆放在旁边，与沟侧保持1m距离，机械开挖时预留10cm左右高差，再用人工开挖至设计沟底标高，并整平，铲掉表层松散土石方，如有超挖，用石砂找平并进行夯实。沟槽挖深以设计电缆敷设断面图所示为准。由于本工程道路雨水管线、污水管线已施工好，电力管线横过路对于已经施工完毕雨、污水管线存在不同限度干扰和导致破坏。施工时采用开挖成槽办法，开挖边线按照1:1.5边坡进行开挖，等挖至雨、污水管附近时采用人工配合机械开挖，尽量避免破坏已施工好管线，对于不可避免而破坏，在回填电力管线槽时再将破坏管线接好，进行回填。对于因标高问题引起电力管线与已施工好雨、污水管线相干扰，就恰当调节电力管线标高，使电力管线从雨水管线上方或下方穿过。八、电缆工作井施工1、工艺流程基坑开挖地基强夯垫层浇筑井底钢筋及模板制安浇筑井底砼井壁钢筋及模板制安浇筑井壁砼井顶钢筋及模板制安浇筑井顶砼井内构件安装2、垫层施工前，垫层下地基进行强夯。经现场监理承认后，进行砼垫层施工。3、钢筋工程（1）垫层浇好后，应进行底板钢筋绑扎，底板钢筋配制应在垫层浇筑前完毕并分类堆放，钢筋绑扎前先在垫层面上放样，弹出池壁墙轴线。绑扎时，严格按设计规定绑扎，先底层后上层，钢筋接头采用搭接，再安装好池壁墙基本插筋。在安装绑扎钢筋同步，也应安装好相应预埋件，钢筋保护层厚度应严格控制。（2） 底板钢筋绑扎完毕后，应进行模板安装。（3）钢筋接头采用搭接，受拉钢筋搭接长度为10d，锚固长度不得不大于800mm，接头应互相错开，同一截面处钢筋接头数量不得不不大于总数量25。遇孔洞时应尽量绕开不得截断，如必要截断时应与孔洞加固环筋焊接锚固。4、模板安装（1）模板采用组合钢模，模板应平整，且拼缝严密不漏浆，并应有足够刚度、强度。（2）模板构造应牢固稳定，可承受砼拌合物侧压力和施工荷载，且应装拆以便。（3）模板使用前，模内垃圾、泥土和钢筋上油污等杂质，应清除干净。5、混凝土施工（1）砼浇筑和振捣混凝土采用商品砼浇筑。（2）钢筋及模板工程验收合格后，即可开始浇捣砼，砼浇筑前把砼筹划用量提迈进行上报，以便商品砼站可以配备足够砼。（3）砼浇捣时，应严格按操作规程进行施工，禁止漏振、过振、离析等现象发生。6、混凝土养护工作对抗渗砼养护规定较严，墙体采用不拆模养护。拆模时抗渗砼强度必要超过设计强度级别70，砼中心温度与环境温度之差，不得超过25，以防砼表面产生裂缝。混凝土拆模后派专人负责养护，浇水次数以能保持混凝土有足够润湿状态，养护期普通不少于七昼夜。渗有缓凝剂混凝土养护不少于14d，养护强度达到1.2MPa以上方能上人操作。拆模后该回填土地方应及时回填。九、基坑回填1、施工质量保证办法（1）采用“三验一督”制，进行每一环节质量控制。“三验”指现场施工、技术员进行第一道验收，质检员进行第二道验收，技术负责人进行第三道验收，“一督”是请驻地监理作监督签证证验收，以保证工程质量万无一失。（2）沟槽应分层对称回填、夯实，每层回填高度不适当不不大于0.2m。在管底基本至管顶以上0.5m范畴内，必要采用人工回填，禁止用机械推土回填，且不适当用夯实机具夯实。（3）管顶0.5m以上沟槽采用机械回填时应从管轴线两侧同步均匀进行，并夯实、碾压。（4）管道安装完毕后，管道内部应无积水，且无杂物堵塞。（5）电缆保护管应有不不大于0.5%排水坡度。 且导管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。（6）硬质塑料管在套接或插接时，其插入深度宜为管子内径1.11.8倍。在插接面上应涂以胶合剂粘牢密封；采用套接时套管两端应封焊。砼原材料必要符合现行国标、施工及验收规范和设计关于规定。（7）检查电缆工作井模板尺寸，结实性，与否有缝隙、杂物，对欠缺之处应及时纠正。（8）检查工作井配筋，钢筋保护层，预埋铁件，穿墙管等细部构造与否符合设计及规范规定。合格后填写隐蔽工程验收记录。（9）检查砼拌合物在运送、浇筑过程中有否离析现象，观测浇捣施工质量，发现问题及时纠正。十、安全保证A、安全施工保证办法1、严格贯彻国家劳动安全法规，严格执行国家行业原则，加强现场人员安全教诲工作。2、严格执行国家及河北省关于安全生产原则及规定。3、建立健全安全生产责任制和安全保证组织体系，严格履行体系规定。进入施工现场人员，应严格遵守安全生产规章制度，做好各级安全检查培训工作。 4、施工机械须挂好安全操作牌，操作人员持证上岗，现场职工应佩带各色安全帽及职别标志。 5、设立专职安全监督人员，每周召开安全会议，检查安全规章制度贯彻状况，及时发现和消除事故隐患。6、施工现场用电应严格执行施工现场用电安全管理规定，加强电源管理，防止发生电器火灾和人身伤亡事故。电工、焊工等特殊工种必要持证上岗，电工操作时必要有安全监护人。7、机械设备应实行定人定机制度，保证机械设备正常转动和操作人员及她人在施工中安全。8、在作业区设立防护围栏、警告标志，并有专人监护，禁止非作业人员入内。9、现场配备相应种类、数量消防器材。B、安全生产注意事项1、除遵守安全生产规定和关于技术办法、安全操作规程外，依照工程特点还必要注意用电、中小型机具、防火等问题。 2、施工现场要平整压实，做好排水办法。 3、夜间施工，工地应有足够照明。 、4、施工人员要认真检查使用机具，核心部位重点检查，经试运转，符合安全施工规定，方能正式投入生产施工中。 5、遇雷雨和六级以上大风，应暂停施工。 6、施工现场内电线，电缆均要埋设或架空，避免碾压。 7、机械操作人员要对的操作各类机械，杜绝误操作损伤施工人员。
