工艺图模板.doc

图7-1

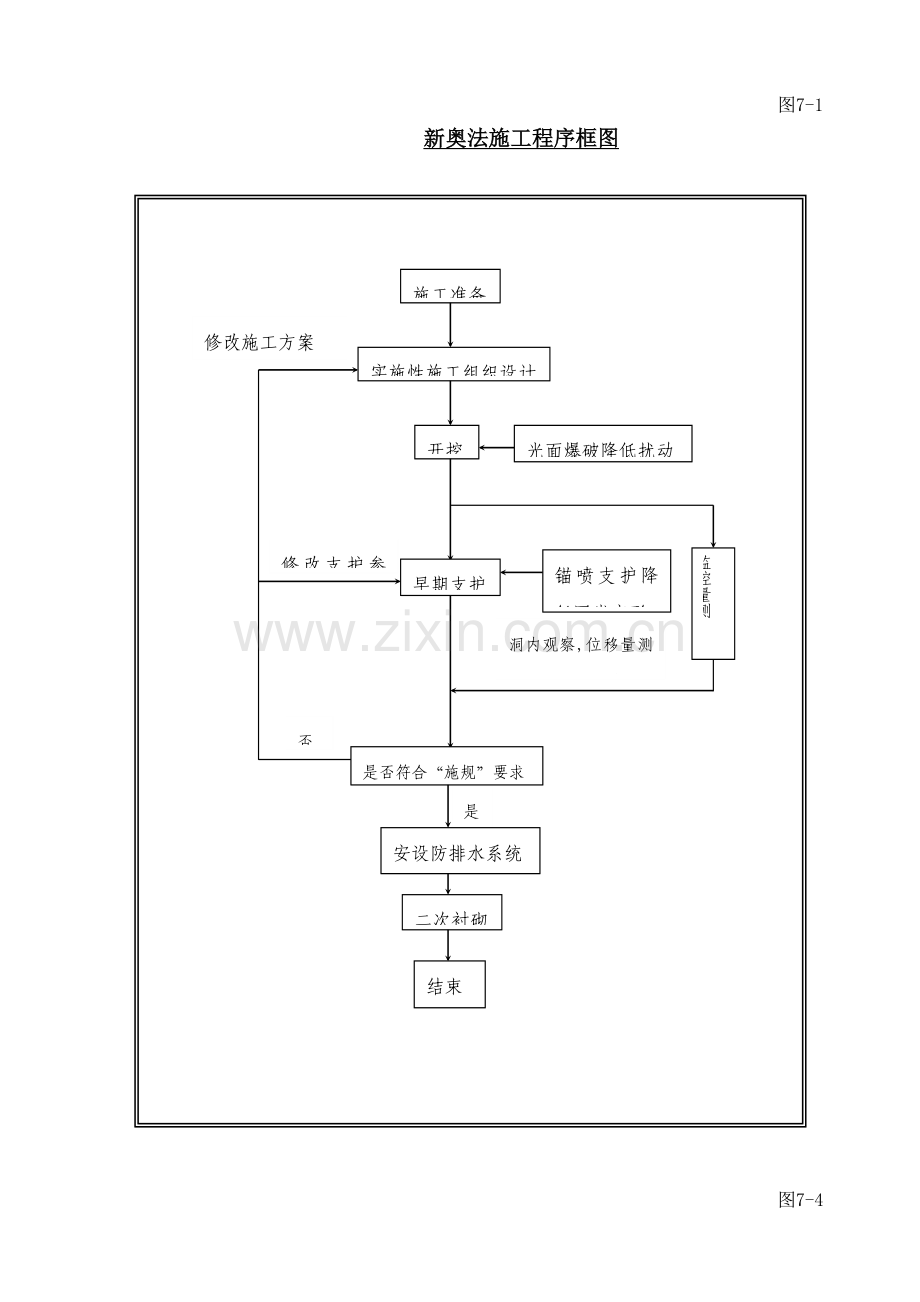

新奥法施工程序框图

是
监控量测
施工准备
实施性施工组织设计
开挖
早期支护
是否符合“施规”要求
二次衬砌
光面爆破降低扰动
锚喷支护降低围岩变形
结束
修改施工方案
修改支护参数
洞内观察,位移量测指导施工和设计

否
安设防排水系统

图7-4

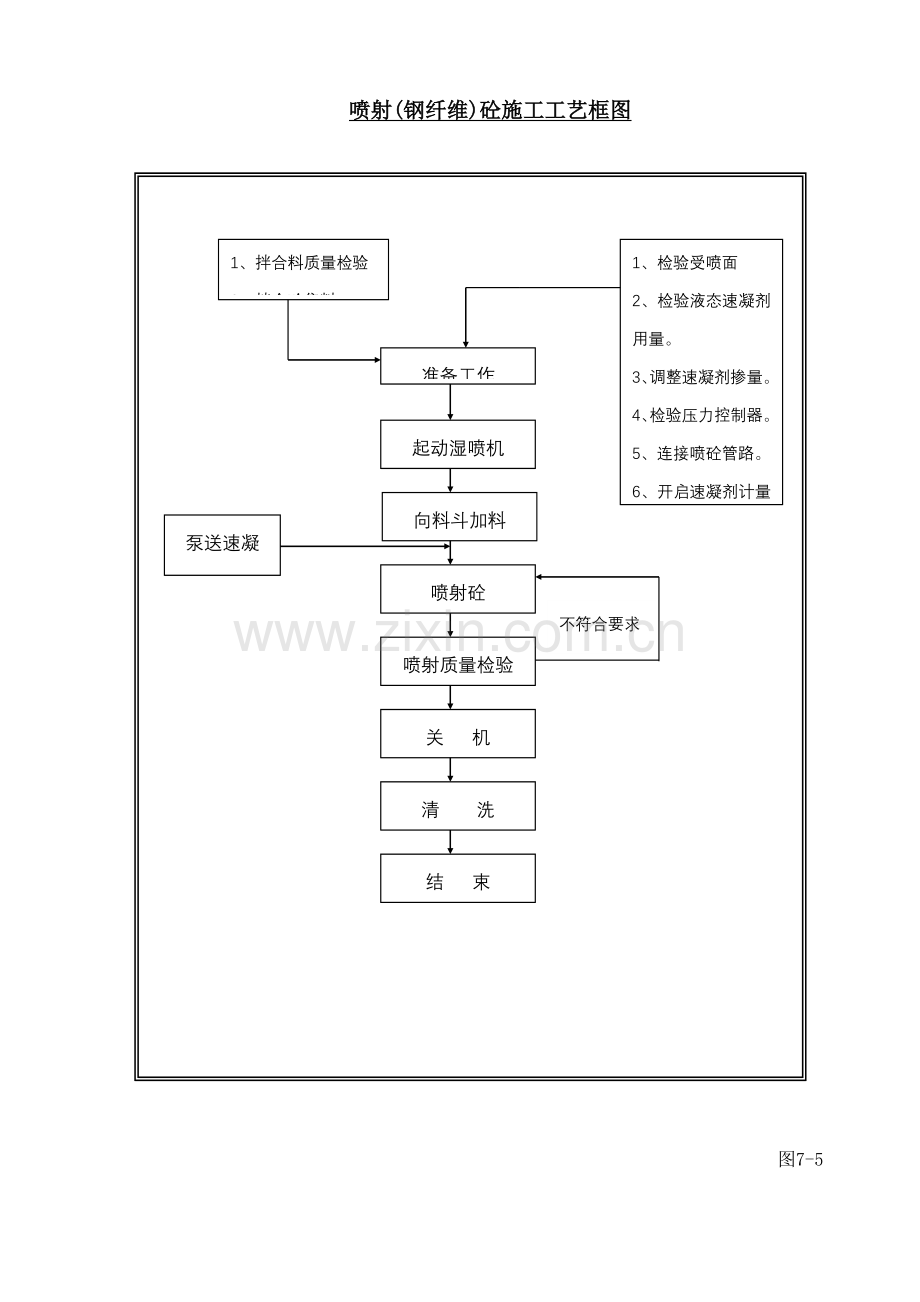

喷射(钢纤维)砼施工工艺框图

1、拌合料质量检验
2、拌合砼集料
准备工作
起动湿喷机
喷射砼
向料斗加料
结 束
清 洗
关 机
喷射质量检验
1、检验受喷面
2、检验液态速凝剂用量。
3、调整速凝剂掺量。
4、检验压力控制器。
5、连接喷砼管路。
6、开启速凝剂计量泵。

泵送速凝剂到喷嘴
不符合要求

图7-5
防水层施工工艺框图

开挖前围岩预注浆止水
隧道开挖
早期支护施工
初支压注水泥浆液
喷射砼基面修整
防水砂浆找平
吊挂孔测量定位
打设吊挂孔
孔内塞木楔及挂钉
防水板挂设台车
防水层挂设
隧道二次衬砌结构施工
防水板焊接
焊接质量检验
无纺布和防水板组合

图7-6

二次衬砌砼施工工艺框图

砼配合比选定
砼拌制
砼运输车运输
仰拱底部处理
铺设仰拱防水层
仰拱钢筋绑扎和砼浇筑
边拱墙早期支护表面处理
铺设边拱墙防水层
绑扎边拱墙钢筋
钢模衬砌台车就位
仰拱填充砼浇筑
二次衬砌砼浇筑
砼养护
拆模和衬砌台车移位
砼输送泵泵入模
防水层和二次衬砌之间隧道顶板回填注浆
Ⅱ、Ⅲ类围岩

图7-7

超前管棚施工工艺框图

接长钻杆及套管
一节钻孔结束
继续钻进
开挖周围放样布孔
套拱施工
管棚钻机就位
安装内钻杆及套管
取出钻杆
取出套管

顶驱双作用冲击回转
下一根管棚钻进
双液注浆
隧道开挖
钻至设计长度
钻进结束
达成注浆压力
钻机退回原位
套管内注水清洗
分节装入钢花管

、
图7-8
孔位放样
风枪钻孔
高压风吹洁孔内钻渣
安设小导管
联接管路及密封孔口
注 浆
地质调查
注浆设计
现场试验
效果检验
制订施工方案进入施工
施工准备
砼封闭掌子面
设备准备
管材加工
材料准备
机具准备

超前小导管预注浆施工工艺框图

图7-9

注浆止水施工工艺框图

勘测资料
注浆设计
综合超前估计预报
超前钻探
地质条件综合评判
确定施工方案
不满足预注浆标准
满足预注浆标准
超前帷幕注浆
超前局部注浆
效果评判
未达成注浆效果
达成注浆效果
超前补注浆
开 挖
开挖效果评判
未达成注浆效果
达成注浆效果
早期支护
防排水网络系统
二次衬砌
补注浆
效果评判
未达成注浆效果

修正
