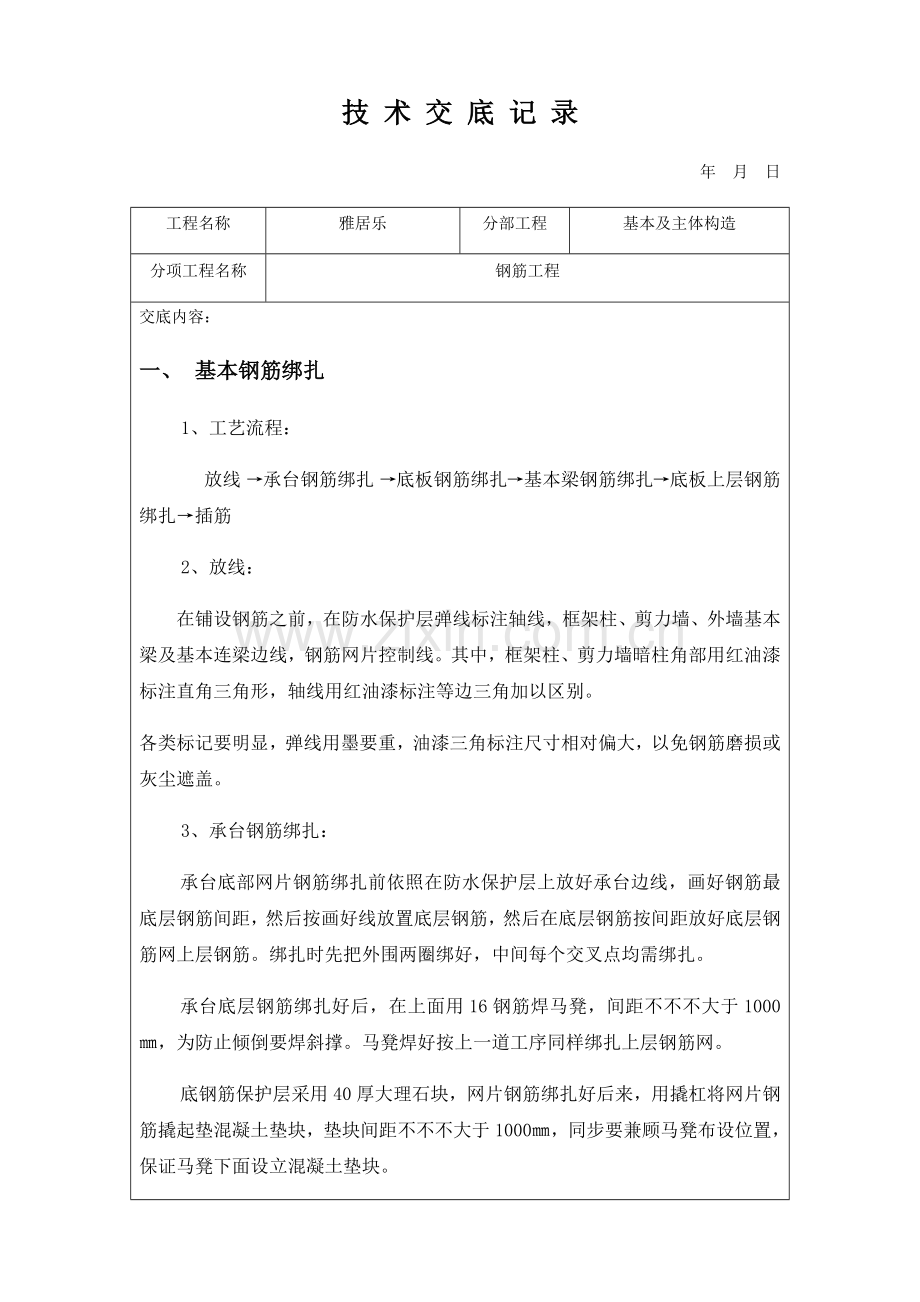

技 术 交 底 记 录年 月 日工程名称雅居乐分部工程基本及主体构造分项工程名称钢筋工程交底内容：一、 基本钢筋绑扎1、工艺流程：放线承台钢筋绑扎底板钢筋绑扎基本梁钢筋绑扎底板上层钢筋绑扎插筋2、放线： 在铺设钢筋之前，在防水保护层弹线标注轴线，框架柱、剪力墙、外墙基本梁及基本连梁边线，钢筋网片控制线。其中，框架柱、剪力墙暗柱角部用红油漆标注直角三角形，轴线用红油漆标注等边三角加以区别。各类标记要明显，弹线用墨要重，油漆三角标注尺寸相对偏大，以免钢筋磨损或灰尘遮盖。3、承台钢筋绑扎：承台底部网片钢筋绑扎前依照在防水保护层上放好承台边线，画好钢筋最底层钢筋间距，然后按画好线放置底层钢筋，然后在底层钢筋按间距放好底层钢筋网上层钢筋。绑扎时先把外围两圈绑好，中间每个交叉点均需绑扎。承台底层钢筋绑扎好后，在上面用16钢筋焊马凳，间距不不不大于1000，为防止倾倒要焊斜撑。马凳焊好按上一道工序同样绑扎上层钢筋网。底钢筋保护层采用40厚大理石块，网片钢筋绑扎好后来，用撬杠将网片钢筋撬起垫混凝土垫块，垫块间距不不不大于1000，同步要兼顾马凳布设位置，保证马凳下面设立混凝土垫块。4、底板底部钢筋网绑扎 绑扎前在保护层上用粉笔按设计间距画好，要注意与基本连梁、基本梁、承台关系。依照图纸规定，筏板底层筋可在承台锚固如与基本连梁、基本梁平行某些，基本连梁、基本梁底部可不设板筋。板筋在离梁角筋1/2板筋间距开始布置。绑扎工艺同上。5、基本连梁、基本梁绑扎 基本梁依照设计在外围一圈拉通设立（涉及承台内），基本连梁可在承台锚固。绑扎前先用钢管搭架子以便绑扎，架子要比梁高100，绑扎好后只要一松扣件就行，但要注意梁位置及保护层厚度（依照放好梁边线）。6、底板上层钢筋网绑扎同下层钢筋网。7、剪力墙、柱插筋先依照下面墨线和红油漆三角，用线坠在基本梁上把柱子箍筋定位并焊牢，然后依照箍筋插柱子主筋和剪力墙钢筋，插筋时要按图纸设计规定把钢筋伸至筏板底部，并做好钢筋构造办法，要注意基本梁里面两道间距500箍筋、拉钩及水平分布筋不能少。如与其他钢筋影响时要保证剪力墙、柱钢筋位置精确性。由于基本筏板厚度较大，混凝土对剪力墙侧压力较大，要采用足够办法防止钢筋位移（必要时可采用点焊）。收头插筋要一次到位，减少钢筋接头数量。二、剪力墙、柱钢筋绑扎1、工艺流程： 框架柱钢筋施工工艺流程：放线框架柱主筋校正竖向钢筋连接箍筋绑扎保护层垫块安装 剪力墙钢筋施工工艺流程：放线竖向钢筋校正暗柱竖向钢筋连接暗柱箍筋绑扎剪力墙竖向钢筋绑扎剪力墙水平筋绑扎拉钩安装保护层垫块安装2、放线： 底板混凝土浇筑完后，在现浇板上用墨线弹出轴线、剪力墙边线、模板控制线，用于剪力墙钢筋校正及模板定位控制。3、框架柱、暗柱钢筋绑扎框架柱、暗柱按规定进行用压力焊连接，并对接头进行跟踪检查，不合格割除重新焊。柱主筋连接完并经质量员验收后，用标尺将箍筋间距画在柱四个大主筋上，并按标记绑扎箍筋，在按图纸规定绑扎拉筋，在此应注意箍筋加密区必要按照图纸设计及16G101系列图集所规定规定进行加密。柱主筋与箍筋交叉点均用铁丝扎牢，并将所有扎丝尾部弯向柱心，以防砼成形后铁丝反锈。箍筋必要开口四角均匀错开，由上向下套好，避免将箍筋掰开，导致箍筋变形，上部第一道箍筋必要用柱子定位箍筋绑牢，保证主筋排距均匀不移位。 4、剪力墙钢筋绑扎:由质量员对暗柱钢筋质量进行检查合格后，再进入下一道工序，剪力墙钢筋网片绑扎。一方面调节剪力墙竖向钢筋位置，再进行剪力墙竖向及横向钢筋绑扎。在绑扎过程中，剪力墙中每设竖向梯子定位筋，以控制水平钢筋间距与两个网片距离；在剪力墙顶部搁置水平定位钢筋，以控制竖向筋间距，等混凝土浇筑完毕后取下，用于下一层剪力墙钢筋定位。为保证墙板网片间距，按图纸规定设立拉钩，拉钩要同步钩住竖向和横向钢筋，钢筋直径、间距按设计规定。三、梁板钢筋绑扎1、工艺流程：主梁钢筋绑扎次梁钢筋绑扎平板底筋绑扎电管安装（此项工作由安装班完毕）平板加筋绑扎 2、梁钢筋绑扎：绑扎安装前，对成品钢筋型号、直径、形状、尺寸和数量进行检查，看与否与图纸、料单相符，如有漏错，应调节增补。先将梁面主筋按设计规定摆设好，把箍筋间距画在梁钢筋上，穿套箍筋并按间距绑扎，之后穿梁底筋再绑扎完毕。当梁主筋过多，采用分层布筋时，钢筋排距为25，为保证钢筋位置，中间每隔2米左右用一根25钢筋，长度比梁宽短30钢筋垫限位。梁连接位置应满足规范及图纸规定，上部钢筋在跨中1/3范畴内连接，下部钢筋在支座1/3范畴内连接。3、板钢筋绑扎：在板钢筋铺设前，先按设计规定间距在平板模板上画线（或弹线）再铺设板筋。双层网片要注意两块板间上层钢筋平直度，必要时在梁边调节，以保持钢筋整体观感。板筋绑扎时，每个交叉点都必要绑扎，绝不容许跳绑和漏绑，底板钢筋绑完后待安装班预埋完电管后方可绑扎上层板筋。4、楼梯钢筋绑扎楼梯钢筋角度必要和设计相一致；施工缝处预留钢筋搭接长度必要满足规定，底板用塑料垫块将保护层控制好。施工缝处混凝土用疏子形木板隔挡，齿口间距同楼梯板主筋间距，保证主筋间距和保护层厚度。5、垫块及马凳钢筋保护层垫块采用碎花岗石块、塑料垫块等，分布间距0.71米。为保证楼板负筋和阳台主筋位置精确性，板筋绑扎好后，垫好钢筋马登，间距600。四、钢筋安装位置容许偏差和检查办法项目容许偏差（mm）检查办法绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量持续三档、取量大值绑扎钢筋骨架长10钢尺检查宽、高5钢尺检查受力钢筋间距10钢尺量两端、中间各一点，取量大值排距5保护层厚度基本10钢尺检查柱、梁5钢尺检查板、墙、壳3钢尺检查绑扎箍筋、横向钢筋间距20钢尺量持续三档、取量大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差3，0钢尺和塞尺检查五、安全文明施工 1、钢筋调直时圆盘钢筋必要放置于专用转盘上，转盘与调直机之间必要设隔离防护办法。2、钢筋切断、弯曲等作业必要由纯熟工操作，禁止非纯熟工操作切断机、弯曲机。3、钢筋机械用电线路必要埋地或架空铺设、加设套管，并定期检查，以免导致漏电、触电事故。4、所有钢筋机械必要单独配备配电箱，且装有漏电保护装置。5、钢筋吊装前，要仔细检查，捆绑牢固后方可吊运。调运过程要由专人指挥防护。6、钢筋机械检修前必要先关掉电源，并由专业维修人员进行检修，禁止其她人员擅自操作。7、绑扎剪力墙、暗柱钢筋时必要搭设稳固脚手架，禁止操作工人踩在钢筋上进行操作，防止摔伤导致安全事故。8、临边施工时应有可靠外围防护下进行，并不得随意拆除外防护网，如必要拆除时，应经专职安全员批准后方可拆除，并在施工完及时恢复。技术负责人交底人接受人
