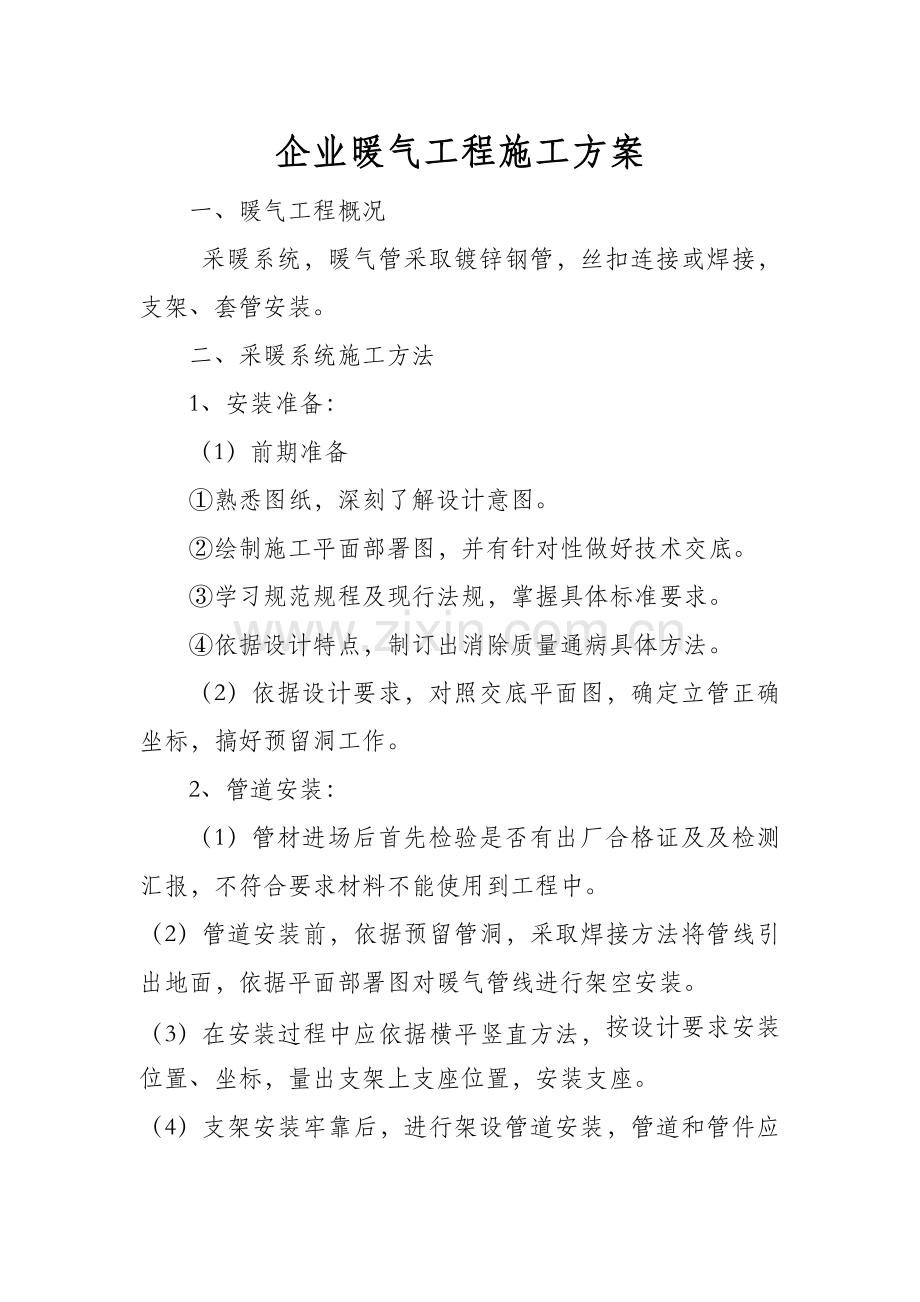

企业暖气工程施工方案
一、暖气工程概况
采暖系统，暖气管采取镀锌钢管，丝扣连接或焊接，支架、套管安装。
二、采暖系统施工方法
1、安装准备：
（1）前期准备
①熟悉图纸，深刻了解设计意图。
②绘制施工平面部署图，并有针对性做好技术交底。
③学习规范规程及现行法规，掌握具体标准要求。
④依据设计特点，制订出消除质量通病具体方法。
（2）依据设计要求，对照交底平面图，确定立管正确坐标，搞好预留洞工作。
2、管道安装：
（1）管材进场后首先检验是否有出厂合格证及及检测汇报，不符合要求材料不能使用到工程中。
（2）管道安装前，依据预留管洞，采取焊接方法将管线引出地面，依据平面部署图对暖气管线进行架空安装。
（3）在安装过程中应依据横平竖直方法，按设计要求安装位置、坐标，量出支架上支座位置，安装支座。

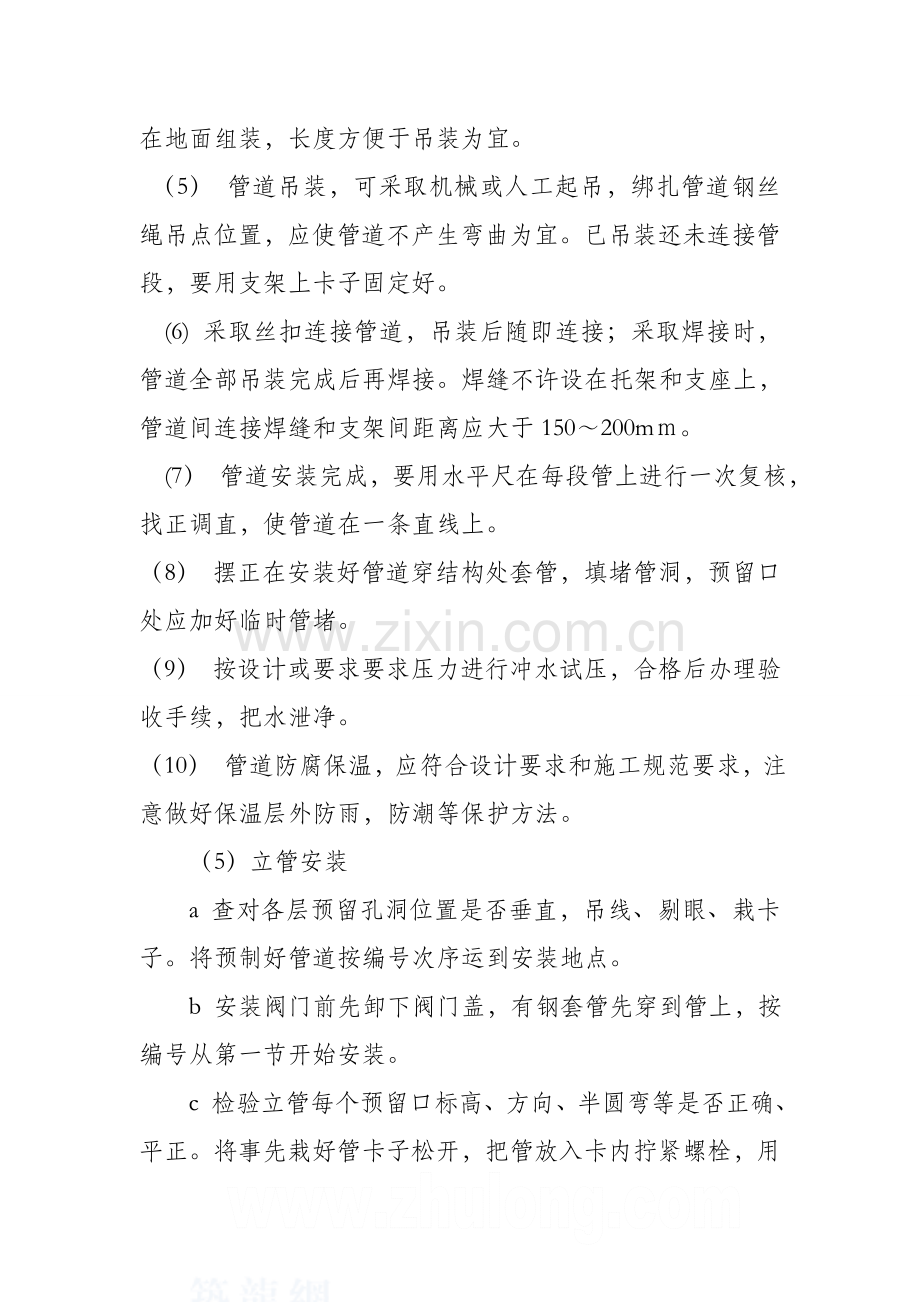

（4）支架安装牢靠后，进行架设管道安装，管道和管件应在地面组装，长度方便于吊装为宜。
（5） 管道吊装，可采取机械或人工起吊，绑扎管道钢丝绳吊点位置，应使管道不产生弯曲为宜。已吊装还未连接管段，要用支架上卡子固定好。
(6) 采取丝扣连接管道，吊装后随即连接；采取焊接时，管道全部吊装完成后再焊接。焊缝不许设在托架和支座上，管道间连接焊缝和支架间距离应大于150～200mｍ。
(7） 管道安装完成，要用水平尺在每段管上进行一次复核，找正调直，使管道在一条直线上。
（8） 摆正在安装好管道穿结构处套管，填堵管洞，预留口处应加好临时管堵。
（9） 按设计或要求要求压力进行冲水试压，合格后办理验收手续，把水泄净。
（10） 管道防腐保温，应符合设计要求和施工规范要求，注意做好保温层外防雨，防潮等保护方法。
（5）立管安装
a 查对各层预留孔洞位置是否垂直，吊线、剔眼、栽卡子。将预制好管道按编号次序运到安装地点。
b 安装阀门前先卸下阀门盖，有钢套管先穿到管上，按编号从第一节开始安装。
c 检验立管每个预留口标高、方向、半圆弯等是否正确、平正。将事先栽好管卡子松开，把管放入卡内拧紧螺栓，用吊杆、线坠从第一节管开始找好垂直度，扶正钢套管，最终填堵孔洞，预留口必需加好临时丝堵。
3、散热器安装
（1）水压试验
散热器安装前必需进行水压试验，合格方可安装。
（2）散热器安装
a 按设计图纸要求，利用所作统计表将不一样规格和试压完成散热器运到各房间，依据安装位置及高度在墙上画出安装中心线。
b 托钩和固定卡安装
c 散热器安装
散热器安装前必需进行水压试验，试验合格后方可安装。
将散热器轻轻抬起放在托钩上立直，将固定卡摆正拧紧。
散热器抬起挂在固定支架上，带上垫圈和螺母，紧到一定程度后找平找正，再拧紧到位。
d 散热器冷风门安装
将炉堵抹好铅油，加好石棉橡胶垫，在散热器上用管钳子上紧。在冷风门丝扣上抹铅油，缠少许麻丝，拧在炉堵上，用扳子上到松紧适度，放风孔向外斜45°（在综合试压前安装）。
4、管道支架安装：
①管道支架选择应正确，按不一样部位和要求选择不一样形式支架，严格按规范要求确定支架距离，以预防支架安装间距过大，支架安装应牢靠，预埋件位置应正确，吊杆长度应能调整；
②阀门安装：安装前仔细查对型号、规格有没有损伤，清除通口封盖和阀内杂物，注意阀体上流向箭头，阀门手轮不得朝下，落地阀门手轮朝上，不得倾斜，阀门填料装入方法应正确，运输堆放应预防碰撞。安装时用力不应过猛，受力应均匀以预防泄漏；
③管道防腐及保温：涂漆前清理管子表面泥土、水份等杂物对涂刷不便管子和设备，安装前先刷好漆。涂漆时操作均匀，选择优质漆料和合适稀释剂，保温材料严格按标准选择，搭接宽度符合要求，厚度一致，表面平整。

5、水压试验：
管道安装完成后，必需做水压试验，水压试验必需符合设计和规范要求，试验合格后方可做隐蔽，并办理好水压试验和隐蔽验收手续。
管道冲洗：采暖管道在交付使用前，应对系统进行冲洗，先将自来水水管接进供水水平管末端，而将供水总立管进户处接往下水管道，打开排水口控制阀再开启自来水进口控制阀，进行反复冲洗，依此次序对系统各分支路分别进行冲洗，冲洗中，当排入下水道冲洗水为洁净水时，可认为合格。
6、通暖
（1）首先联络好热源，依据供暖面积确定通暖范围，制订通暖人员分工，检验供暖系统中泄水阀门是否关闭，干、立、支管阀门是否打开。
（2）向系统内充软化水，开始先打开系统最高点放风阀，安排专员看管。慢慢打开系统回水干管阀门，待最高点放风阀见水后即关闭放风阀。再开总进口供水管阀门，高点放风阀要反复开放几次，使系统中冷风排净为止。
（3）正常运行半小时后，开始检验全系统，遇有不热处应先查明原因，需冲洗检修时，则关闭供回水阀门泄水，然后分前后开关供回水阀门放水冲洗，冲净后再根据上述程序通暖运行，直到正常为止。

安装暖气为办公楼，共四排，四十间房屋，管道主管线为40mm镀锌管,全部符合国家标准管，在主管道上有两个主阀门，到办公室内由20mm管线连接散热片，根据1片取暖0.8m2
计算每个办公室安装15片散热片。在每组散热片入口和出口处加阀门，另有办公室分里外间统一按每组10片计算。主管线关键采取焊接方法，散热片处采取用丝扣连接方法。
