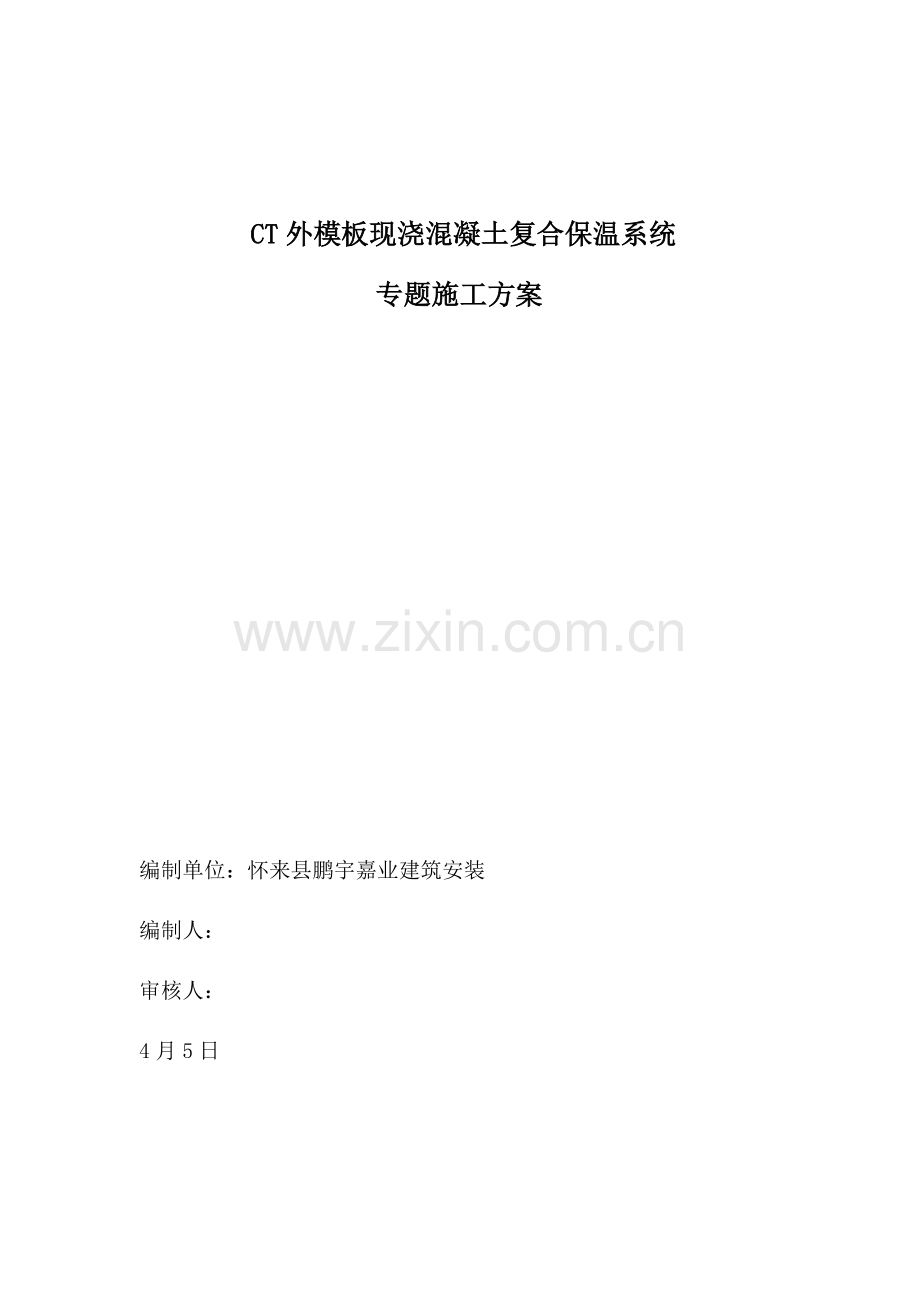

CT外模板现浇混凝土复合保温系统
专题施工方案

编制单位：怀来县鹏宇嘉业建筑安装
编制人：
审核人：
4月5日

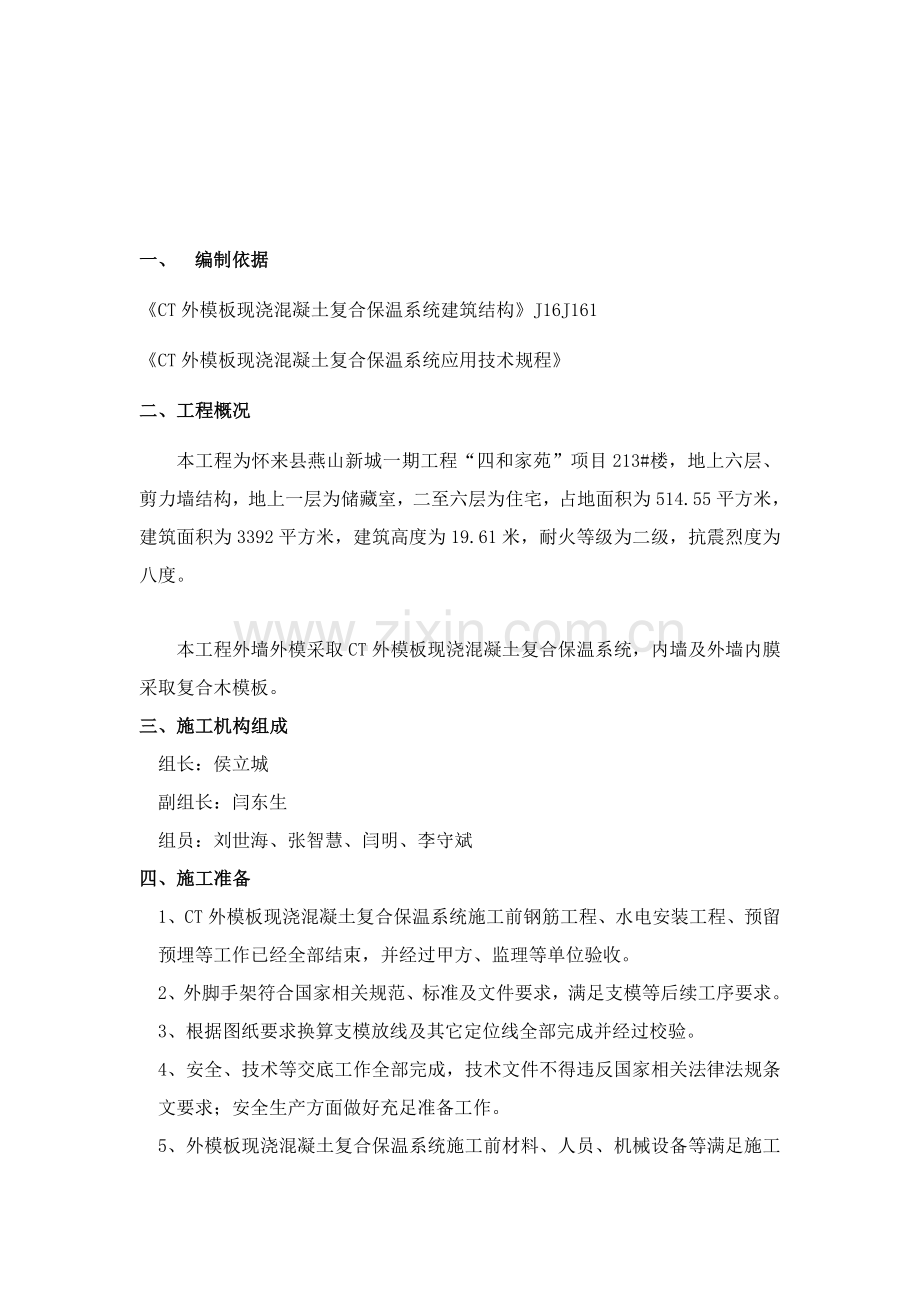

一、 编制依据
《CT外模板现浇混凝土复合保温系统建筑结构》J16J161
《CT外模板现浇混凝土复合保温系统应用技术规程》
二、工程概况
本工程为怀来县燕山新城一期工程“四和家苑”项目213#楼，地上六层、剪力墙结构，地上一层为储藏室，二至六层为住宅，占地面积为514.55平方米，建筑面积为3392平方米，建筑高度为19.61米，耐火等级为二级，抗震烈度为八度。

本工程外墙外模采取CT外模板现浇混凝土复合保温系统，内墙及外墙内膜采取复合木模板。
三、 施工机构组成
组长：侯立城
副组长：闫东生
组员：刘世海、张智慧、闫明、李守斌
四、 施工准备
1、 CT外模板现浇混凝土复合保温系统施工前钢筋工程、水电安装工程、预留预埋等工作已经全部结束，并经过甲方、监理等单位验收。
2、 外脚手架符合国家相关规范、标准及文件要求，满足支模等后续工序要求。
3、 根据图纸要求换算支模放线及其它定位线全部完成并经过校验。
4、 安全、技术等交底工作全部完成，技术文件不得违反国家相关法律法规条文要求；安全生产方面做好充足准备工作。
5、 外模板现浇混凝土复合保温系统施工前材料、人员、机械设备等满足施工需要。
6、 大面积施工前，应在现场采取相同材料、结构做法和工艺制作样板墙，并经相关方确定后，方可进行施工。
五、CT外模板现浇混凝土复合保温系统施工工艺
1.施工技术要求

1）复合外模板保温体系施工时，现场应建立对应质量管理体系、施工质量和检验制度，并编制专题施工方案，向施工人员进行培训和技术交底。

2）复合保温板运输时应轻拿轻放，材料进入施工现场后，优异场验收，并按要求取样复验；多种材料应分类贮存平放码垛，且不宜露天存放，应有防雨、防暴晒方法；在平整干燥场地，最高不超出20层；存放过程中应采取防潮、防水等保护方法，贮存期及条件应复合产品使用说明书要求。

3）复合外模板保温体系完工后应做好成品保护。施工产生墙体缺点，如穿墙套管、脚手眼、孔东等，应根据施工方案采取隔断热桥方法，不得影响墙体热工性能。

2.施工工艺步骤及施工方法

1）施工工艺步骤：

复合保温外模板排版→裁割→安装连接件→弹线→绑扎钢筋及垫块→立复合保温外模板→立内侧模板→穿对拉螺栓→立模板木方次楞→立模板双钢管主楞→调整固定模板位置→浇筑混凝土→拆除模板主次楞→砌筑自保温砌体→拼缝及阴阳角处抗裂处理→水泥抗裂砂浆抹面→饰面层施工。

2）施工操作关键点：

〈1〉确定排板分隔方案：依据外墙尺寸确定排板分隔方案并绘制排版图，尽可能使用主规格复合保温外模版。
〈2〉复合保温外模版裁割：对于无法用主规格安装部位，应事先在施工现场用切割锯切割成为符合要求尺寸。
〈3〉安装连接件：在施工现场用手枪钻在复合保温模板预定位置穿孔，安装连接件，每平方米不少于5个。门窗洞口处可增设连接件。
〈4〉弹线：复合保温模板安装前应依据设计图纸和排板图复核尺寸，并设计安装控制线。弹出每块板安装控制线。
〈5〉绑扎钢筋及垫块：外墙钢筋绑扎验收后在钢筋内外两侧绑扎C20水泥砂浆垫块（3~4块/m2）。
〈6〉立复合保温外模板：依据设计排板图分隔方案安装复合保温外模板，并用绑扎钢丝将连接件和钢筋绑扎定位，先安装外墙阴阳角处板，后安装主墙板。
〈7〉立外墙内侧模板：依据混凝土施工验收规范和建筑模板安全技术规范要求，采取传统做法，安装外墙内侧木（竹）胶合板和木方次楞、钢管主楞。
〈8〉安装对立螺栓：依据每层墙、柱高度按传统模板施工方法确定对拉螺栓间距，用手枪钻在复合保温模板和内侧模板对应位置开洞，穿入对拉螺栓并初步调整螺栓。
〈9〉安装模板主次楞：立外墙外侧竖向（40×70mm或50×80mm）次楞，横向安装水平向2根48×3.5钢架管为主楞，固定内外模板、主次楞，调整模板宽度和垂直度，使之达成施工要求。
〈10〉混凝土浇注：混凝土浇注应用II型镀锌铁皮扣在复合保温模板上口形成保护帽。混凝土坍落度应符合泵送混凝土对流动性要求。
3）内外侧及主、次楞拆除内外模板、主次楞拆除时间和要求应根据《混凝土施工质量验收规范》（GB50203--）和《建筑施工模板安全技术规范》（JGJ162--）要求实施。
4）砌筑自保温砌体
外围护结构填充墙体自保温砌体施工按摄影应国家和山东省砌体设计规范和规程要求施工，且自保温砌块外侧应同复合保温模板外侧在同一垂直立面上。
5）拼缝及阴阳角处抗裂处理
复合保温模板拼缝处、阴阳角和和自保温砌体相交处，用聚合物砂浆抹压找平，并铺设200mm宽耐碱玻纤网格布，加强抗裂方法处理。
6）水泥抗裂砂浆抹面
复合保温模板和自保温砌体外侧应整体分层抹压20mm水泥抗裂砂浆，使外立面平整，复合验收要求。
7）饰面层施工
涂料或面砖饰面层应根据《建筑节能工程施工质量验收规范》 GB50411-）做法施工。
五、技术创新和突破
1）创新性发明了将永久性复合保温模板和现浇混凝土墙体结构浇注为一体，并经过带―羊‖角螺母连接件牢靠连接，达成了节能结构一体化技术指标要求，实现了建筑物保温和结构同寿命目标。
2）永久性复合保温外模版内侧粘结增强层为聚合物水泥粘结砂浆，和保温板实现100%牢靠粘结，和内侧浇注混凝土实现同材质有机结合，确保了粘结强度和质量。

3）永久性复合保温外模板采取带―羊‖角螺母连接件和混凝土浇注在一起，大大提升了和现浇混凝土墙体锚固强度，确保连接安全可靠。

4）发明性在永久性复合保温外模板因环境改变产生应变，降低了抹面层空鼓、开裂等质量通病问题。

5）永久性复合保温外模版采取多层结构设计，设置了内外侧粘结增强层和加强筋，提升了保温模板抗折、抗压、抗冲击等力学性能，达成了现浇混凝土模板使用技术要求，降低了模板用量。

具体施工方法参考《CT外模板现浇混凝土复合保温系统建筑结构》J16J161
和《CT外模板现浇混凝土复合保温系统应用技术规程》，请施工方主动配合。

六、防火方法和成品保护
1、CT外模板现浇混凝土复合保温系统和外墙相毗邻竖井、凹槽、平台等不得堆放可燃物。
2、施工现场应设置室内外临时消火栓系统，并满足施工现场火灾扑救消防供水要求。
3、外模板现浇混凝土复合保温系统施工作业工位应配置足够灭火器。
4、外模板现浇混凝土复合保温系统施工过程及完成后，后续工序和其它正在进行工序应注意对成品保护。严禁在保温墙面上随意剔凿避免尖锐对象撞击。
5、门窗洞口、边、角、垛宜采取保护方法。
