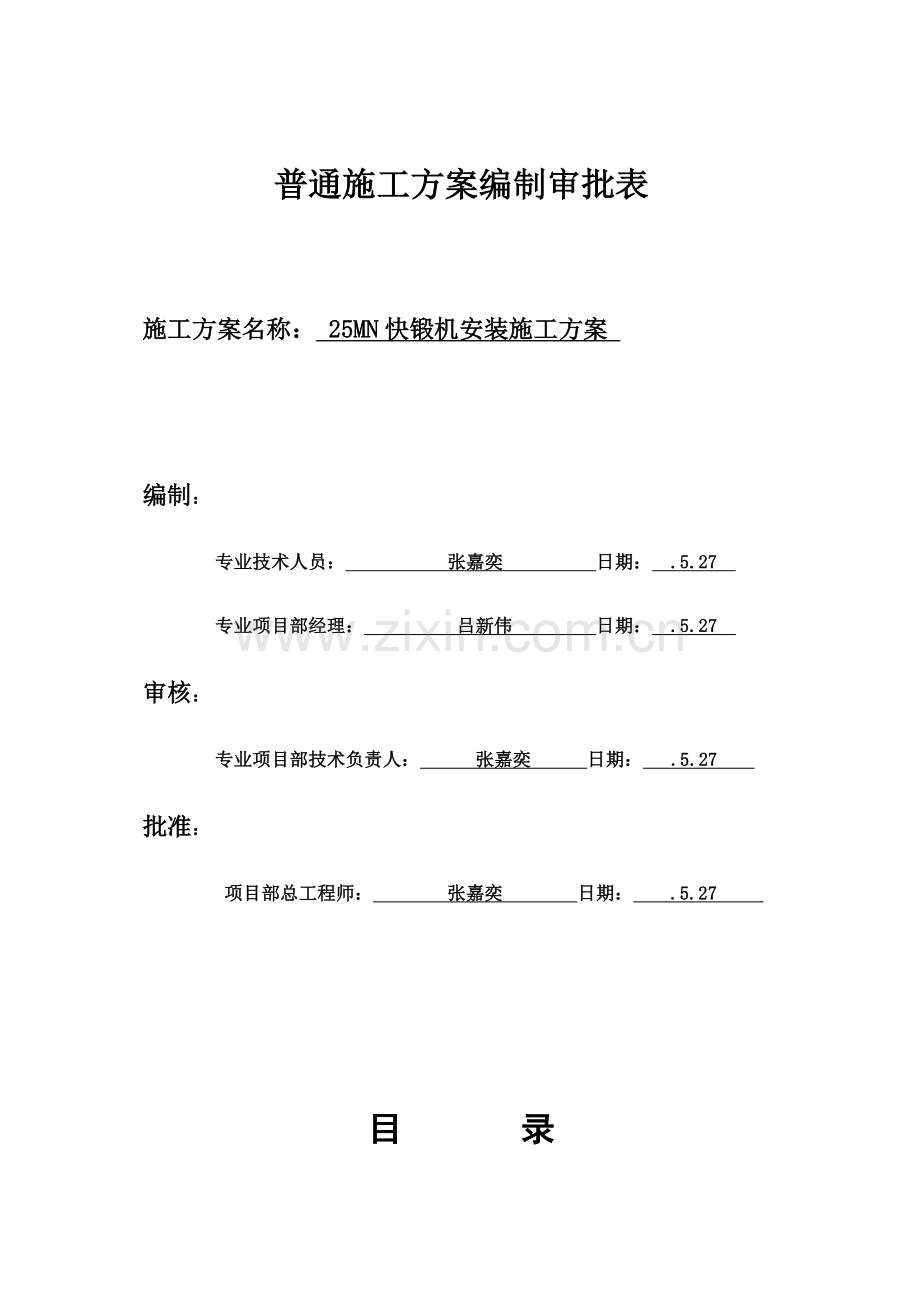

25MN快锻机综合项目施工专项方案.doc_第1页
第1页 / 共19页
25MN快锻机综合项目施工专项方案.doc_第2页
第2页 / 共19页


点击查看更多>>
资源描述
普通施工方案编制审批表 施工方案名称: 25MN快锻机安装施工方案 编制: 专业技术人员: 张嘉奕 日期: .5.27 专业项目部经理: 吕新伟 日期: .5.27 审核: 专业项目部技术负责人: 张嘉奕 日期: .5.27 批准: 项目部总工程师: 张嘉奕 日期: .5.27 目 录 一、 工程概况 2 二、 编制根据 2 三、 安装条件 2 四、 工艺流程 4 五、 设备安装 4 七、 设备调试 17 八、 安全办法 17 九、 施工用料、人工及工机具 18 一、 工程概况 25MN快锻机高度为12.693m,总重411t。重要由2个基本座(单重为8.18t)、上梁(重量为42.102t)、下梁(重量为65.134t)、活动横梁(重量为73.236)、2个压套(单重为28.129t)、2个拉杆(重量为12.133t)、主缸(重量为26.521t)、侧缸(重量为8.607t)、回程缸(重量为3.524t)、移动工作台(重量为57.986t)及横向移砧台(10.343t)等构成。主跨厂房内设立了一台32t和一台10t天车,不能满足32t以上设备吊装需要,需要使用汽车吊进行安装。 依照快锻机安装经验,25MN快锻机重量大并且安装精度高是安装难点。我公司安装25MN快锻机时将采用平垫板座浆工艺,使用精密电子水准仪和精密水平仪进行测量,可以保证达到设计规定。 二、 编制根据 l 施工设计图纸; l 《机械设备安装工程施工及验收通用规范》GB50231- l ISO9001:、ISO14001:1996、OHSAS18001:1999管理体系原则; l 结合以往施工同类工程特点、经验材料,我公司施工能力、技术装备状况制定。 三、 安装条件 1. 技术准备 1 ) 积极积极与建设单位进行接触,进一步理解现场地形及设备基本状况。 2 ) 组织各部门关于人员认真学习,熟悉施工图纸,领略设计意图,及时组织各专业共同进行图纸会审,并为设计交底做准备。 3 ) 依照施工布置编制施工方案及技术交底。对25MN快锻机安装编制详细作业指引书。 4 ) 装备高精度施工测量仪器、工具,组建测量小组。 5 ) 依照我公司质量手册及贯标程序文献,并结合现场实际状况建立技术、质量、实验、测量、资料等质量保证体系,制定完善现场技术管理制度。 2. 物资准备 贯彻各种施工机械进场使用性能,组织性能良好施工机械,加强各种施工机具维修、分类及动态状况分析,按筹划进场投入使用。(重要施工机械设备表见附表) 3. 劳动力准备 1 ) 依照工程施工特点,组建适合25MN快锻机施工需要专业队伍。 2 ) 对进场劳动力进行技术交底,保证施工队伍施工效率。 3 ) 建立健全各施工项目劳动组织、规章制度,形成“交底 - 过程 -验收”组织监控体系。 4. 施工现场准备 1 ) 准备好设备安装时所需配电箱。 2 ) 联系好设备安装时所需起重机。 3 ) 施工现场准备必要电焊机及气焊工具。 4 ) 准备设备安装时必要脚手架、跳板。 5 ) 施工现场准备必要吊装工具及测量工具。 四、 工艺流程 基本验收→基本测量→基本痤浆→设备验收→设备检修→ 设备安装→单体试车→联动试车 五、 设备安装 重要安装工序如下: 1. 基本验收 l 设备基本应具备确认基本已具备安装条件资料。 l 由土建和甲方关于部门给出25MN快锻机安装基准线和基准点。 l 成形基本表面应清洁无杂物。 l 地脚螺栓应保存完好,且螺母及备母齐全,并拧在地脚上。 l 预留孔内应无杂物、积水。 l 所有设备纵横中心线清晰可见。 l 基本中心线,基本标高,栓顶标高偏差在设计容许范畴内 2. 基本测量 l 依照土建专业给定基准点、基准线埋设永久基准点,基准标高点。施测仪器应能满足中心线偏差0.5mm精度规定。标板样式见Error! Reference source not found.和Error! Reference source not found.所示。 图 1 基准标高板 图 2 基准中心标板 l 依作好基准板、基准点为基准复测给出基本纵横中心线,安装基准点。 l 检查基本标高,地脚螺栓相对位置及栓顶标高,如不能满足安装规定,依照现场状况,予以解决。详细办法见Error! Reference source not found.,Error! Reference source not found.和Error! Reference source not found.。 图例:1) 测量杆 2) 定镜水准仪/经纬仪 图 3 基本检查 图例:1) 测量杆 图 4 测量锚孔深度 图例:1)基准点 图 5 测量决定锚栓位置 3. 基本座浆 设备垫板设立采用座浆法。座浆法设立垫板所有采用平垫板形式详细形式见图6所示。 图6 平垫板座浆法 详细垫板设立工艺: 1 ) 依照设备底座图及地脚螺栓布置图绘制垫板图,垫铁规格为200mm*100mm*30mm。垫板组在放置平稳和不影响二次灌浆状况下,应尽量接近地脚螺栓和重要受力部位,且每根地脚旁至少有一组垫板。垫板间距为500-1000mm,刚度小或者承受力较大设备底座下面应恰当增设垫板数量。 2 ) 安装用垫板应研磨后使用,以便使垫板间及垫板与设备间接触严密,承力性能良好。研磨规定:研磨好垫铁接触面积应达到70%以上,并且接触点应分布均匀。 3 ) 放置在混凝土基本上垫铁,其总承力面积应按下式计算: A=C100(Q1+Q2)/ R 式中: A——垫铁总承力面积,mm2; C——安全系数,可采用1.5~3,采用座将法放置垫铁或采用无收缩混凝土进行二次灌浆时,取小值; Q1——采用普通混凝土二次灌浆时为设备及承载物重量,采用无收缩混凝土二次灌浆时为设备重量,kgf; Q2——地脚螺栓紧固力[(设备技术文献如无规定,可按附录拟定]总和,kgf; R——基本混凝土抗拉强度,kgf/cm2。 4 ) 每一垫铁组应尽量减少垫铁块数,普通不适当超过4块。平垫组,最厚垫铁应放在下面,最薄垫铁应放在中间。 5 ) 每一垫板组放置整洁,每对斜垫铁重叠面积应不不大于垫铁面积2/3。 6 ) 每一垫铁组均应被压紧,压紧限度可用手锤轻击垫铁,依照响声凭经验检查;对于高速运转、承受冲击负荷和振动较大设备,其垫铁与垫铁间、垫铁与设备底座间,用0.05mm塞尺检查,塞入面积不得超过垫铁面积1/3。 7 ) 垫铁调节,设备垫铁是挤压机设备核心部位,必要保证严实。调节垫铁必要与把紧螺栓交替进行,把紧螺栓必要按螺栓大小计算出拧紧力,并逐个把紧,重复校核,确认都把紧到指定限度。垫铁在打紧时,必要垫以铁块,不得直接锤击垫铁,防止垫铁变形导致质量缺陷。灌浆前,所有垫铁组必要焊接成一体。 8 ) 依照绘制垫板布置图,进行基本座浆操作,操作规程如下: l 在设备垫板混凝土基本部位凿出座浆坑,座浆坑长度和宽度应比垫板长度和宽度大60-80mm,座浆坑凿入基本表面深度应不不大于30mm,且座浆层混凝土厚度应不不大于50mm; l 用水冲或用压缩空气吹除坑内杂物,并充分浸润混凝土坑约三十分钟,然后除尽坑内积水,坑内不准沾有油污。 l 在坑内涂一层薄座浆料,以利新老混凝土粘结。 l 随后将搅拌好座浆料灌入坑内。灌筑时应分层捣固,每层厚度宜40-50mm,持续捣至浆浮表层以利拍浆。座浆料表面形状呈中间高四周低弧形,以便放置垫板时排出空气。 l 当座浆料表面不再泌水或水迹消失后(详细时间视水泥性能、混凝土配合比和施工季节而定),即可放置垫板并测量定标高。垫板上表面标高极限偏差为正负0.5mm。垫板放置于座浆料上应用手压、用木锤敲击或用手锤敲击垫板面,使其平稳下降,敲击时不得斜击,以免空气窜入垫板与座浆料接触面之间。 l 垫板标高测定后,拍实垫板四周混凝土,使之牢固。座浆料表面应低于垫板面2-5mm,座浆料初凝前再次复查垫板标高。 l 盖上草袋或纸袋并浇水湿润,养护期间不得碰撞和振动。 4. 设备验收 l 设备到现场后,应由施工单位、业主、监理、厂家关于人员,对设备进行验收和开箱检查。 l 设备必要具备装箱清单、技术文献。 l 设备外观应完好无损。 l 重要部位,如油孔、仪表等保护齐全,油口不应敞开。 l 设备部位精度应符合安装规定。 l 设备型号、规格、数量应和图纸规定一致,并标记清晰。做好进场设备防尘、防淋、防盗办法,小件及散件应妥善保管。 5. 重要设备安装办法 1 ) 安装顺序 快锻机基本座安装→快锻机下梁安装→移动工作台安装→横向移砧台安装→活动横梁安装→压套及立柱安装→主缸安装→搭脚手架→上梁安装→紧固拉杆并检查→预应力紧固并检查→侧缸及回程缸安装→二次灌浆 2 ) 进行25MN快锻机基本座安装。 一方面进行25MN快锻机基本座安装。25MN快锻机共有2个基本座。安装时先调节基本座标高,再调节基本座横向和纵向中心线。然后紧固地脚螺栓,使扭矩达到Ma=5100Nm。最后用0.05 mm塞尺检查基本座底面与垫铁间隙,塞入深度不能超过30%。 安装规定: l 水平度误差不大于0.05/1000(方水平检测) l 标高误差不大于±0.5mm l 两基本座标高误差不超过0.2mm l 中心线误差不大于±0.5mm 3 ) 25MN快锻机下梁安装 由于快锻机下梁重达65.134t,厂房内天车无法满足吊装需要,需要使用220t汽车吊进行安装,由于厂房高度局限性,吊装前需将快锻机上方房顶拆除。下梁安装究竟座上后,先调节标高,检测底座与否发生沉降,再运用下梁上定位基准面调节横向和纵向中心线。两基本座与下梁结合面应紧密接触,用0.05 mm塞尺检查基本座与下梁间隙,塞入深度不能超过30%。 汽车吊选型计算: 汽车吊最佳站位时回转中心到快锻机中心距离为10m,经查阅汽车吊起重性能表,220t汽车吊杆长选为17.6m,在回转半径为10m,配重为74t状况下,最大起重量为67t。可以满足快锻机下梁吊装。 安装规定: l 下梁水平度误差不大于0.05/1000(方水平检测) l 下梁横纵中心线误差不大于0.3mm (红色标出为无布置图理论状况最佳吊装距离) 4 ) 安装移动工作台 由于快锻机移动工作台重达57.986t,厂房内天车无法满足吊装需要,需要使用200t汽车吊进行安装。 汽车吊选型计算: 汽车吊最佳站位时回转中心到快锻机中心距离为10m,经查阅汽车吊起重性能表,200t汽车吊杆长选为17.6m,在回转半径为10m,配重为70t状况下,最大起重量为59t。可以满足移动工作台吊装。 (红色标出为无布置图理论状况最佳吊装距离) 5 ) 安装横向移砧台 横向移砧台使用厂房内天车进行安装。 6 ) 安装活动横梁 由于快锻机活动横梁重达73.236t,厂房内天车无法满足吊装需要,需要使用250t汽车吊进行安装。 汽车吊选型计算: 汽车吊最佳站位时回转中心到快锻机中心距离为10m,经查阅汽车吊起重性能表,250t汽车吊杆长选为15.5m,在回转半径为10m,配重为72.5t状况下,最大起重量为79t。可以满足快锻机活动横梁吊装。 (红色标出为无布置图理论状况最佳吊装距离) 7 ) 压套及立柱安装 压套长度为7.09m,立柱长度为11.11m,由于压套和立柱长度比较长,吊装时需将压套和立柱固定在一起,共同吊装。一方面将压套卧放,将立柱穿入压套内,将压套和立柱固定为一种整体。厂房内天车无法满足吊装需要,需要使用200t汽车吊配合厂房内天车进行安装。张力柱上端由汽车吊正常起吊,张力柱下端天车通过定滑轮来拟定张力柱移动方向。随着张力柱上端汽车吊徐徐升高,下端由定滑轮定向慢慢放绳,天车及汽车吊升高放绳要协调一致,保证张力柱缓慢平稳吊到垂直位置,安装到下梁上。最后用高强螺栓将2个压套固定在下梁上。 汽车吊选型计算: 汽车吊最佳站位时回转中心到快锻机中心距离为10m,经查阅汽车吊起重性能表,200t汽车吊杆长选为21.9m,在回转半径为10m,配重为70t状况下,最大起重量为59t。可以满足压套和立柱吊装。 安装规定: l 使2个压套垂直度误差不大于0.05mm/m,全长不大于0.2mm。 l 保证每个压套平行度不大于0.05mm/m。 (红色标出为无布置图理论状况最佳吊装距离) 8 ) 安装主缸。 由于快锻机主缸重达26.521t,厂房内天车可以满足吊装需要。将主缸放于移动横梁上方,用高强螺栓将主缸固定在移动横梁上,等下一步上梁安装时将主缸穿入上梁中。 9 ) 搭脚手架 用钢管在主体四周搭脚手架,铺跳板和安全围栏,按计件原则搭设脚手架,立杆纵向间距1.5m,立杆横向间距0.9m,大横杆步距1.5m。 10 ) 上梁安装 由于快锻机上梁重达42.102t,厂房内天车无法满足吊装需要,需要使用200t汽车吊进行安装。将上梁从2根立柱中穿过,然后将主缸穿入上梁中,用高强螺栓将上梁和压套进行连接。 汽车吊选型计算: 汽车吊最佳站位时回转中心到快锻机中心距离为10m,经查阅汽车吊起重性能表,200t汽车吊杆长选为26.2m,在回转半径为10m,最大起重量为58t。可以满足快锻机上梁吊装。 安装规定: l 上梁水平度误差不大于0.05/1000(方水平检测) l 上梁横纵中心线误差不大于0.3mm (红色标出为无布置图理论状况最佳吊装距离) 11 ) 紧固拉杆并检查 安装2个立柱螺母,一方面在螺母和立柱接触面喷上抗咬合润滑剂,保证螺母旋入时无卡阻。下螺母旋入前需要制作一种旋转托盘来辅助下螺母安装。 12 ) 预紧立柱螺母 以上各部件安装完毕后需要对立柱螺母进行预紧。预紧办法为加热法,需要分别使用两根加热棒伸入对角两根立柱加热孔内,需要注意加热棒必要伸入立柱螺纹如下。待立柱因受热膨胀后将螺母把紧,加热时间及伸长率按设计文献拉伸预紧力进行计算后加以控制。 加热预紧计算: 13 ) 安装回程缸及侧缸。 将回程缸及侧缸装入相应位置,定位拧紧。 14 ) 底座灌浆。 预留地脚螺栓孔灌浆前,灌浆处应清洗干净并用水润湿。灌浆料采用CGM-1型高强灌注料,灌浆层厚度不应不大于25mm,灌浆前应敷设外模板,外模板至设备底座外缘距离不适当不大于60mm,灌浆料凝固期间要进行养护,防止发生裂纹。模板拆除后,表面应进行抹面解决。 六、 设备调试 设备调试是先导工序,需提前做好准备。调试时同设备制造商及业主积极配备好,使调试能顺利进行,实现试车成功。试车时要对动梁系统进行压力实验,在实验压力下往复运动15次以上,不得有泄漏现象。25MN快锻机各运动部件往复运动次数不少于25次,并保证各自运动灵活自如,无卡阻、爬行、颤抖等及其她异常现象,运动部位不得有任何损伤。 七、 安全办法 1 ) 进入施工现场作业人员必要配带好安全帽并系好帽带,吊装过程中应拉好警戒线,无关人员禁止进入吊装现场; 2 ) 吊运设备和构造件要充分做好准备,有专人指挥操作,遵守吊运安全规定; 3 ) 卸车前要对钢丝绳仔细检查,经确认无误后方可进行卸车及吊装。 4 ) 吊装过程中所有操作人员必要持证上岗;指挥人员与起重机操作人员密切配合,指挥人员信号明确; 5 ) 施工现场合有孔洞应做好相应安全办法,所搭设跳板、平台应牢固可靠。 6 ) 安全用电,非专业人员勿动电盘箱和擅自接电。现场施工用电必要按照“三相五线制”规范规定,并要做好绝缘防护办法。 八、 施工用料、人工及工机具 序号 名称 规格 单位 数量 备注 1 吊装带 20t 条 2 2 钢丝绳套 L=10mφ56 对 1 3 钢丝绳套 L=6mφ30 对 2 4 钢丝绳套 L=6mφ17 对 2 5 卡环 10t 对 1 6 千斤顶 50t 台 4 7 千斤顶 30t 台 6 8 磨光机 125 台 5 9 塞尺 把 2 10 方水平 把 6 11 精密水准仪 台 1 12 电子经纬仪 台 1
