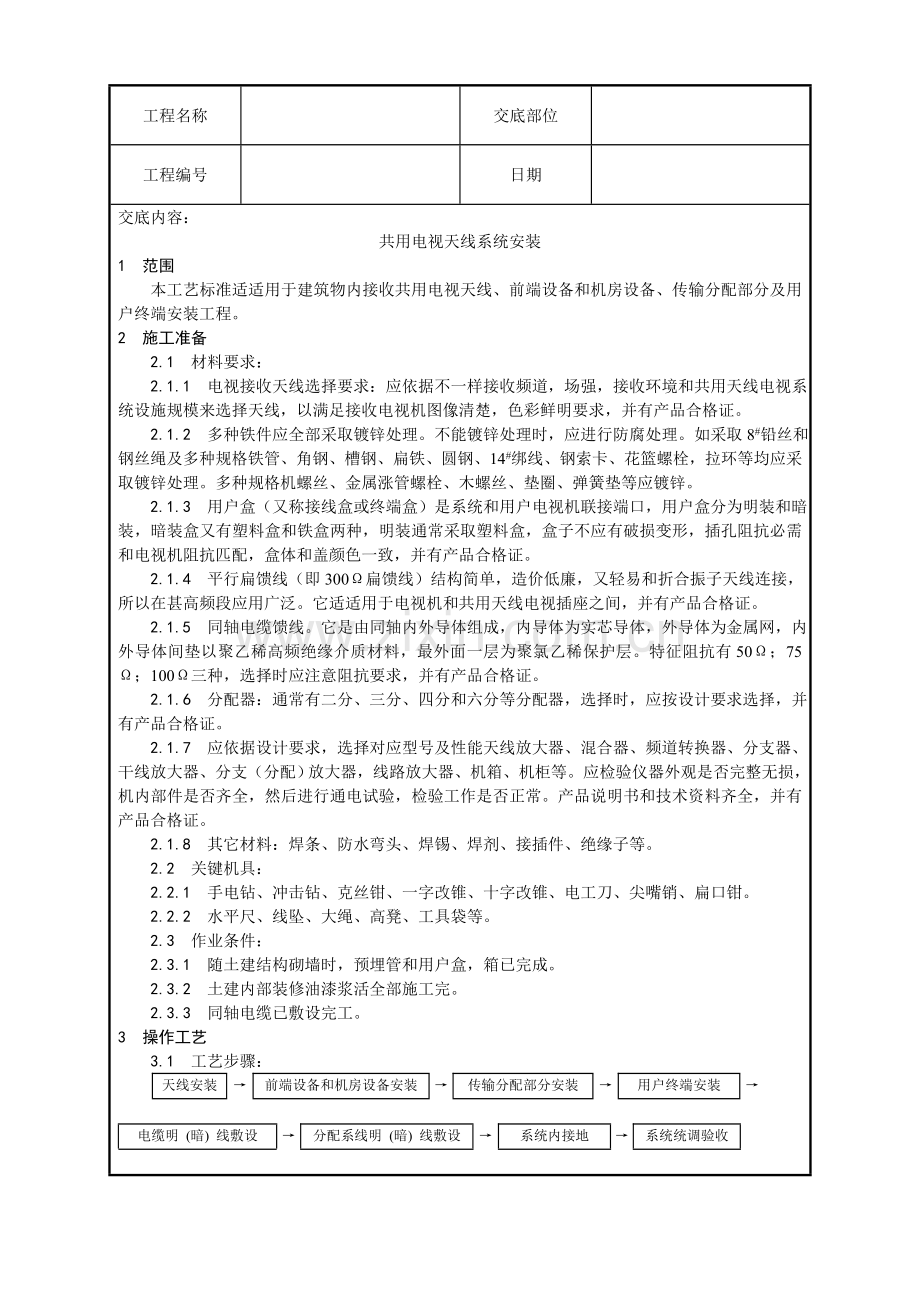

共用电视天线系统安装
1 范围
本工艺标准适适用于建筑物内接收共用电视天线、前端设备和机房设备、传输分配部分及用户终端安装工程。
2 施工准备
2.1 材料要求：
2.1.1 电视接收天线选择要求：应依据不一样接收频道，场强，接收环境和共用天线电视系统设施规模来选择天线，以满足接收电视机图像清楚，色彩鲜明要求，并有产品合格证。
2.1.2 多种铁件应全部采取镀锌处理。不能镀锌处理时，应进行防腐处理。如采取8#铅丝和钢丝绳及多种规格铁管、角钢、槽钢、扁铁、圆钢、14#绑线、钢索卡、花篮螺栓，拉环等均应采取镀锌处理。多种规格机螺丝、金属涨管螺栓、木螺丝、垫圈、弹簧垫等应镀锌。
2.1.3 用户盒（又称接线盒或终端盒）是系统和用户电视机联接端口，用户盒分为明装和暗装，暗装盒又有塑料盒和铁盒两种，明装通常采取塑料盒，盒子不应有破损变形，插孔阻抗必需和电视机阻抗匹配，盒体和盖颜色一致，并有产品合格证。
2.1.4 平行扁馈线（即300Ω扁馈线）结构简单，造价低廉，又轻易和折合振子天线连接，所以在甚高频段应用广泛。它适适用于电视机和共用天线电视插座之间，并有产品合格证。
2.1.5 同轴电缆馈线。它是由同轴内外导体组成，内导体为实芯导体，外导体为金属网，内外导体间垫以聚乙稀高频绝缘介质材料，最外面一层为聚氯乙稀保护层。特征阻抗有50Ω；75Ω；100Ω三种，选择时应注意阻抗要求，并有产品合格证。
2.1.6 分配器：通常有二分、三分、四分和六分等分配器，选择时，应按设计要求选择，并有产品合格证。
2.1.7 应依据设计要求，选择对应型号及性能天线放大器、混合器、频道转换器、分支器、干线放大器、分支（分配）放大器，线路放大器、机箱、机柜等。应检验仪器外观是否完整无损，机内部件是否齐全，然后进行通电试验，检验工作是否正常。产品说明书和技术资料齐全，并有产品合格证。
2.1.8 其它材料：焊条、防水弯头、焊锡、焊剂、接插件、绝缘子等。
2.2 关键机具：
2.2.1 手电钻、冲击钻、克丝钳、一字改锥、十字改锥、电工刀、尖嘴销、扁口钳。
2.2.2 水平尺、线坠、大绳、高凳、工具袋等。
2.3 作业条件：
2.3.1 随土建结构砌墙时，预埋管和用户盒，箱已完成。
2.3.2 土建内部装修油漆浆活全部施工完。
2.3.3 同轴电缆已敷设完工。
3 操作工艺
3.1 工艺步骤：

天线安装
→
前端设备和机房设备安装
→
传输分配部分安装
→
用户终端安装
→

电缆明 (暗) 线敷设
→
分配系线明 (暗) 线敷设
→
系统内接地
→
系统统调验收

3.2 天线安装：
3.2.1 天线安装通常要求
3.2.1.1 天线位置选择
a 选择在接收电平最高位置，在安装天线前，应用场强仪实测场强大小，选择天线最好位置及安装高度。
b 在空旷处架设天线时，应避开电波传输方向上遮挡物。
c 架设在建筑物群至高点处或山区山头上时，天线基座应离开建筑物边缘3m以上。
d 应该远离干扰源。比如，不要距离公路太近，避开金属物，远离电力线、电梯机房。
e 应避免天线间相互干扰。出现干扰时，天线增益下降，使图像出现脉冲斜条。多个天线可共杆架设，也可各自单独分开架设。天线间必需保持一定距离，通常对于VHF波段天线，立杆间平行距离不得小于5m；同一方向立杆前后距离不得小于15m。通常不采取前后架设天线，同一根立杆两层天线间距不应小于λ/2见图3-72。
f 天线位置要适中，在CATV系统中，按上述要求选择好天线安装位置，并选择在整个系统中心位置，这么便于向四面架设干线，降低干线传输长度，扩大系统规模。
3.2.1.2 天线高度选择：
天线距离地面或屋顶高度不应小于一个波长。应考虑电波在传输过程中，不仅有反射，还应考虑因空气媒介质不均匀性产生折射现象，应合适调整水平位置和高度，以接收信号质量最好为准。
3.2.1.3 天线方向选择：
选择电平最强天线方向。通常全部是接收天线最大接收方向对准电视发射塔。不过有时为了避开干扰源或因为前方有遮挡物，可依据实际情况，使接收天线最大接收方向稍调偏部分，甚至能够接收反射波。
3.2.2 天线安装：
3.2.2.1 天线基座埋设：
天线基座（底座）应随土建结构施工，在做屋面板时，做好预埋螺栓或底板顶埋螺栓。预埋螺栓不应小于φ25×250mm；接地引下线圆钢直径不应小于φ8mm；连接用钢板厚度不应小于6mm；基座高度不应低于200mm；用水泥砂浆将基座平面、立面抹平齐。同时预埋好地锚，三点夹角在120°位置上，拉环采取直径φ8mm以上镀锌圆钢制成，底部和结构钢筋焊接，焊接长度为圆钢直径6倍，同时除掉焊药皮，并用水泥砂浆抹平整。
3.2.2.2 天线竖杆和拉线安装：
a 多节杆组接竖杆：多节杆组接竖杆应从下到上逐段变细和减短，图3-73所表示。
（a）DC两段长度之和大于一个波长（通常为2.5～6m；不然也会影响天线正常接收；
（b）B段为固定天线部分，它长度和固定天线数量相关，通常为3m左右；
（c）A段为避雷针，通常在2m以上。
b 预防天线架设因大风、地震而坍毁造成触电事故。要求大线和照明线及高压线保持较远距离，如表3-42所表示。
天线和架空线间距 表3-42
电 压
架 空 电 线 种 类
和电视天线距离 (m)

低压架空线

裸线
低压绝缘电线或多芯电缆
高压绝缘电线或低压电源
1以上
0.6以上
0.3以上

高压架空线

裸线
高压绝缘线
高压电源
1.2以上
0.8以上
0.4以上

c 竖杆：现场要洁净整齐，和竖杆无关构件放到不妨碍竖杆以外地方。人员和工具应准备齐全，通常竖杆时有指挥1人 ，工作人员4～5人。首先把上、中、下节杆连接好，紧固螺丝，再把天线杆拉线套绑扎紧，挂在杆上；各拉线钢索卡应卡牢靠；中间绝缘瓷珠套接好；花篮螺栓松至合适位置，并放在拉线预定地锚位置上，把天线杆放在起杆位置，杆底放在基础位置上；全部准备就绪。现场指挥下达口令统一行动，将杆立起，起杆时用力要均衡，预防杆身忽左忽右摆动。然后利用花篮螺栓校正拉线松紧程度。并用8#～10#铅丝把花篮螺栓封住。拉线和竖杆角度通常为30°～45°；在距离天线较近一段间隔内，每隔小于四分之一中心波长距离内串一个瓷绝缘子，每根拉线串入2～3个瓷绝缘子。
3.2.2.3 天线安装：
a 架设天线前，应对天线本身进行认真检验和测试。比如：天线振子应水平放置。引向天线折合振子可和地面平行放置，也可上下垂直放置，相邻振子之间应平行，以保持振子间距正确；天线和馈线应匹配，牢靠可靠；馈线应固定好，以免随风摆动等。天线电气性能测试可用仪器检测其驻波比、方向图和增益等指标。对条件不含有地方，可用天线和电视机相连，看天线对接收质量有没有显著提升，若有显著提升说明能够架设。假如接收质量还不如电视机本身拉杆天线，则必需更换合格天线才能接收。
b 把经检验合格天线组装在横担上，天线各部件组装好，用绳子经过杆顶滑轮，把组装好天线横担吊起到预定位置，由杆上工作人员把模担和天线卡子连接牢靠。
c 各频道天线按上述做法组装在天线杆上合适部位；标准上二副天线高频道天线在上边，低频道天线在下边，三副以上时高频道天线在横担上，低频道天线在天线杆上，层和层间距离要大于1/2λ。
d 经过天线位置统调后，认为满足接收要求时，最终将天线上各部件进行最终一次紧固。
3.2.2.4 接地线制做：
建筑物有避雷网时，可用扁钢或圆钢将天线杆、基座和建筑物避雷网电焊连接为一体。相关避雷针具体做法见相关章节。接地电阻值应小于4Ω，天线必需在避雷针保护角之内。
3.3 前端设备和机房设备安装：
3.3.1 作业条件：
3.3.1.1 机房内土建装修完成，基础槽钢作完。
3.3.1.2 暗装机箱箱体稳装完成。
3.3.1.3 暗装管路导线已经敷设完成，并引入机房（机箱）内。
3.3.1.4 220V交流电源管线全部敷设完成。
3.3.2 操作工艺
3.3.2.1 机房设备安装
a 机柜稳装在槽钢基础上，并用螺栓加防松垫圈固定，台式机柜直接放置在机房地面上。
b 按设计图要求（出产厂有组装图），将放大器、混合器、频道变换器等组装在机柜内。
c 用同轴电缆和F型插头按系统图联接各设备，将220V电源引至稳压电源供各设备使用。
3.3.2.2 机箱安装
a 首先按系统图（出产厂设备安装图）将各设备安装在前端箱板芯上，并用同轴电缆和F型插头正确连接各设备。
b 然后将有设备机箱板芯装进箱体内，联接由天线引来同轴电缆和传输干线。
c 接好220V交流电源线。
3.4 传输分配部分安装：
3.4.1 线路放大器（或称干线放大器）及延长放大器安装
3.4.1.1 小型天线系统工程
建筑物比较集中，电缆传输较短，电平损失小，可将线路放大器安装在前端设备共用机箱内。
3.4.1.2 大型天线系统工程
建筑物较分散，为了赔偿信号经电缆远距离传输造成电平损失，通常在传输中途应加装干线放大器。
a 明装时：电缆需经过电线杆架空，干线放大器则吊装在电杆上，距离杆顶部架空线以下1m左右处，且应固定在吊线上，野外型放大器应采取密封橡皮垫圈防雨密封，外壳连接面宜采取网状金属高频屏蔽圈，确保良好和地接触，外壳可采取铸铝外壳，插接件要有良好防水抗腐蚀性能，最外面采取橡皮套防水。
不含有防水条件放大器（包含分配器和分支器）要安装在防水箱内。
b 暗装时：依据设计要求，在传输中途设中继放大站，用电缆并或专门砌成空心碑，里面能够放置一只干线放大器及配电板。井或碑应注意防潮，上面标明电缆走向及信号输入、输出电平，方便维修检验。
c 线路放大器及干线放大器有是自带电源，有本身不带电源，而是由前端设备共用箱内稳压电源经过电缆馈送。应依据具体情况将电源接好。
d 延长放大器是为了补足每一幢楼内分配器或分支器及电缆传输电平损耗而增加。通常在该楼房进线口放置一只信号分配共用箱，箱内除放一只延长放大器外，还需装有磁闸盒（装电源保险丝用），并装有电源插座及分配器或分支器。
3.4.2 分配器和分支器安装
3.4.2.1 明装：
a 安装方法是根据部件安装孔位，用φ6mm合金钻头打孔后，塞进塑料膨胀管，再用木螺丝对准安装孔加以紧固。塑料型分支器、分配器或安装孔在盒盖内金属型分配、分支器，则要揭开盒盖，对准安装盒钻眼；压铸型分配、分支器，则对准安装孔钻眼。
b 对于非防水性分配器和分支器，明装位置通常是在分配共用箱内或走廊、阳台下面，必需注意预防雨淋受潮，连接电缆水平部分留出长250～300mm左右余量，然后导线向下弯曲，以防雨水顺电缆流入部件内部。
3.4.2.2 暗装：
暗装有木箱和铁箱两种，并装有单扇或双扇箱门，颜色和墙面相同。在木箱上装分配器或分支器时，可按安装孔位置，直接用木螺丝固定。采取铁箱结构，可利用二层板将分配器或分支器固定在二层板上，再将二层板固定在铁箱上。
3.5 用户终端安装
3.5.1 检验修理盒子口：
检验盒子口有不平整处，应立即检修平整。暗盒外口应和墙面平齐；盒子标高应符合设计规范要求；明装盒应固定牢靠。相邻两个用户盒安装见图3-74所表示。
3.5.2 结线压接
先将盒内电缆接头剪成100～150mm长度，然后把25mm电缆外绝缘层剥去，再把外导线铜网套如卷袖口一样翻卷10mm，留出3mm绝缘台和12mm芯线，将线芯压在端子上，用Ω卡压牢铜网套处见图3-75所表示。
3.5.3 固定盒盖
通常见户盒插孔阻抗为75Ω（也有300Ω），彩色电视机其天线输入插孔阻抗为75Ω，同时可配CT-75型插头及SYKV-75-5L型白色同轴电缆见图3-76和图3-77所表示。把固定好导线面板（即盒盖）固定在暗装盒两个固定点处，同时调整好面板再固定牢靠。
3.6 电缆明线敷设和暗线敷设
3.6.1 电缆明线敷设
3.6.1.1 建杆施工：室外架空电缆敷设时，可利用通信电缆共杆架设。如需专门建杆时，木杆选择和杆距之间关系见表3-43和表3-44所表示。
3.6.1.2 电杆埋入深度：在通常地域埋入全杆长1/6，最少不能少于1m深度；在水田和松软土质中，埋入长度为杆长1/5；在山区坚硬土质中，埋入深度为杆长1/6。相关竖杆具体方法见相关章节施工。
木杆和末端直径（两杆跨距40m） 表3-43
杆 长
末 端 直 径 (cm)
(m)
8
9
10
11
12
13
14
15
5.0
5.5
6.0
6.5
7.0
7.5
8.0
8.5
15
14
14
13
13
13

20
19
18
17
17
17

25
24
23
22
22
21

32
30
29
28
27
26

39
36
35
34
35
32

48
45
43
41
40
39
58
54
51
49
48
47
45
44
69
65
61
59
57
55
53
52

不一样电缆线种杆长、杆距 表3-44
杆长 (m)

两杆距离 (m)

25
30
35
40
50
干 线
SYKV-75-9
5～6
6.5～7.5
9
9
10
10
10
11
11
11
12
12
干 线
SYKV-75-7
5～6
6.5～7.5
9
9
9
9
10
10
10
10
11
11
分 配 线
SYKV-75-5
5～6
6.5～7.5
7
7
7
7
8
8
8
8
9
9
分 配 线
SYKV-75-5
5～6
6.5～7.5
8
9
9
9
10
10
11
11

3.6.1.3 架空电缆安装：为了不使电缆承受很大拉力，需要用一条钢丝拉线把电缆吊起来。相关做法见第九章。
a 同轴电缆架设及高度要求见表3-45所表示。
同轴电缆架设及高度要求 表3-45
地面情况
必需架设高度 (m)
公 路 上
5.5以上
通常横过公路
5.5以上
在其它公路上
4.5以上
横跨公路桥
3.0以上
横跨铁路
6.0以上
横跨河流
满足最大船只通行高度

c 室外防水箱做法见图3-79所表示。
d 钢索上悬吊敷设水平间距0.6m；垂直间距0.75m；过墙时应穿套管保护。
e 电缆线弛度不应大于50mm，在两杆间拉一绳进行调整。
3.6.2 电缆线暗敷设：
3.6.2.1 设置天井暗敷设时，应每100m设置天井一个，井盖上标明电缆走向，电缆接头必需装有防水箱。
3.6.2.2 直埋电缆时，应注意埋设地点，避开下水道和有水流过地方，在每隔200～300m接续点，拐弯点，分歧点，盘弯处和其管线交叉处，穿越公路，铁路两侧应设置标志。埋设电缆深度见表3-46所表示。
电 缆 埋 设 深 度 表3-46
埋 设 场 所
埋设深度 (m)
要 求
交通频繁地段
交通量少地段
人 行 道
无垂直负荷地段
1.2
0.60
0.60
0.60
穿钢管安装在电缆沟内
穿硬乙烯管内
穿硬乙烯管内
直 埋

出地面2.5m处应穿管敷设，套管应固定在建筑物上，电缆线接头处做好防水处理。
3.7 分配系统明线敷设和暗线敷设
3.7.1 分配系统明线敷设
可参阅第八章护套线配线安装工程布线要求和做法。
3.7.2 分配系暗线敷设
可参阅第四章钢管敷设工程布线要求和做法。
3.8 系统内接地：
3.8.1 屏蔽层及器件金属接地：
为了降低对CATV系统内器件干扰和预防雷击，器件金属部位要求屏蔽接地，即线路中设置放大器、衰减器、混合器、分配器等金属屏蔽层、电缆线屏蔽层电缆吊索及器件金属外壳应全部连通，确保接地良好。
3.8.2 金属管干线和支线和建筑物防雷接地应有良好整体接地。
3.8.3 在使用中，为了确保安全，雷雨天气应将电视机电源插头和共用天线插头从插座中拔出。
3.8.4 要求电视天线维护人员，对防雷接地做定时检验。
3.9 系统统调验收：
3.9.1 调整天线系统：
3.9.1.1 天线架设完成，检验各接收频道安装位置是否正常。
3.9.1.2 将天线输出75Ω同轴电缆接场强计输入端，测量信号电平大小，微调天线方向使场强计指示最大。假如转动天线时，电平指示无改变，则天线安装、阻抗变换器有问题，应检验排除故障。
3.9.1.3 测量电平正常时，接电视接收机检验图象和伴音质量。有重影时，反复微调天线方向直至消除重影为止。
3.9.1.4 各频道天线调整完成后，方可接入共用天线系统前端设备中。
3.9.2 前端设备调试
3.9.2.1 各频道天线信号接入混合器
接入有源放大型混合器输入端，调整输入端电位器，使输出电平差在2dB左右。
3.9.2.2 接入无源混合器输入端（在强信号频道混合器输入端加接衰减器），调整混合器输出端，各频道电平差控制在±2dB内。
3.9.2.3 调整交、互调干扰：
a 混合器输出端和线路放大器输入端相接，以提升电视信号输出电平。
b 放大器输出端接一电视接收机观察：
（a）放大器产生交、互调干扰，可合适降低放大器输入端电平，消除干扰。
（b）放大器输出端各频道电平应大于105dB；假如过小，此放大器抗交、互调干扰性能差，输出最大电平达不到线路电平要求，则应更换放大器。
3.9.2.4 按设计系统要求，送入自办节目，逐一检验设备正常工作情况及输出电平大小，将前端设备调试到正常工作状态。
3.9.2.5 前端设备调试完成后，送信号至干线系统。
3.9.3 调试干线系统
3.9.3.1 调整各频道信号电平差（用频率均衡方法）。干线放大器输入端串入一只频率均衡器，依据放大器输出信号电平差情况，分别串入6dB、10dB、12dB等均衡量不等频率均衡器，调整到正常工作。
3.9.3.2 同时调整干线放大器输入端电平大小，当产生交、互调干扰时，合适降低输入端电子，可直接串入衰减器，调到输出电平符合原设计要求。
3.9.4 调试分配系统
3.9.4.1 无源分配网络调试
按设计要求，在无源分配网络输入端送一个电视信号（通常选择UHF频道，或用电视信号发生器产生），调整输出端电平，使和原设计输入电平相等。用场强计（或电平表）测量电视接收机在分配、分支器各输出端电平，观察分析信号电平和重影现象，判定安装质量好坏，发觉问题立即处理。
3.9.4.2 有源分配网络调试
a 首先不接入电源给放大器，用万用表检验分支线路有没有短路和断路，经检验无误后，才能通电调试。
b 调整网络中，各延长放大器输入电平和输出电平、各频道信号之间电平差应符合设计要求。
输入电平过低或过高，应调整放大器增益。
交、互调干扰调整。在系统输入端送高、中、低三个频道信号进行试验。有交、互调干扰时，调整延长放大器输入衰减或前端放大器输出电平处理。低频道电平过高时，调整斜率控制电路，达成“全倾斜”或“半倾斜”方法。
3.9.4.3 无源（或有源）分配系统调整完成后，可接入干线送来射频电视信号进行统调。
3.9.4.4 假如分配系统中含有调频广播信号，则应对较强调频信号加以衰减，以免干扰电视信号。
3.9.5 验收：
根据广播电影电视部GY/T106-92，有线电视广播系统及技术规范，和北京市广播电视局有线电视系统技术规程进行验收。经过系统调试达成设计要求指标（关键指标如用户端电平、重影和交、互调干扰等），达成用户满意。办理验收交接手续。
4 质量标准
4.1 确保项目：
4.1.1 共用电视天线器件、盒、箱电缆、馈线等安装应牢靠可靠。
4.1.2 防雷接地电阻应小于4Ω，设备金属外壳及器件屏蔽接地线截面应符合相关要求。接地端连接导体应牢靠可靠。
4.1.3 电视接收天线增益G应尽可能高，频带特征好，方向性敏锐、能够抑制干扰、消除重影，并保持适宜色度、良好图象和伴音。
检验方法：观察检验或使用仪器设备进行测试检验。
4.2 基础项目
4.2.1 共用电视天线组装，竖杆，多种器件，设备安装，盒、箱安装应符合设计要求，布局合理，排列整齐，导线连接正确，压接牢靠。
4.2.2 防雷接地线截面和焊接倍数应符合规范要求（详见相关要求）。
4.2.3 各用户电视机应能显示适宜色度、良好图像和伴音，并能对当地域频道有选择性。
检验方法：观察检验或使用仪器设备进行测试检验。
5 成品保护
5.1 安装共用天线及其组件时，不得损坏建筑物，并注意保持墙面整齐。
5.2 设置在吊顶内容纳箱、盒在安装部件时，不应损坏龙骨和吊顶。
5.3 补修浆活时，不得把器件表面弄脏，并预防水进入部件内。
5.4 使用高凳或搬运物件时，不得碰撞墙面和门窗等。
6 应注意质量问题
6.1 无信号
6.1.1 前端电源失效或设备失效。应检验电源电压220V或测量输入信号有没有；
6.1.2 天线系统故障。应检验短路和开路传输线，插头变换器，天线放大器电源（18V或220V）；
6.1.3 线路放大器电源失效。检验输入插头是否开路，再检电源（DC21～18V） IA型220V，从头测量每只放大器输出信号和稳压电源是否工作正常；
6.1.4 干线电缆故障，检验首端至各级放大器之间电缆是否开路或短路，并检验多种连接插头。
6.2 信号微弱全部信号全部有雪花
6.2.1 分支器短路或前端设备故障，断开分支器分支信号，若信号电平正常，可能馈线和引下线短路；
6.2.2 天线系统故障，检验天线放大器线路；
6.2.3 线路放大器故障，检验每只放大器输出信号和稳压电源是否正常；
6.2.4 干线故障，检验电缆和线路放大器电平是否过低，是否有短路或开路；
6.2.5 分支器短路，电缆损坏，放大器中间可能短路。
6.3 只有一个频道信号
6.3.1 前端设备或天线系统故障，测量这段频道放大器输出；
6.3.2 单频道天线本身故障。广播中止，用电视机在前端连接判定。
6.4 一个或多个频道信号微弱，其它正常。线路、放大器故障或需调整，并检验频率响应曲线。
6.5 重影（在全部引入线处）
天线引出线路放大器或干线故障，用便携式电视机检验天线系统质量和图像，或隔断故障电缆部分，并判定是否是放大器发生故障。
6.6 重影（同一分配器电缆传送到全部引下线处）
6.6.1 桥接放大器、分配或馈线电缆故障，在桥接输出用电视机检验图像质量，并分析故障所在部位；
6.6.2 电缆终端故障，断开终端电阻，用电视机检验图像质量，若良好时更换终端电阻；
6.6.3 分支外故障，从线路每一端入手，一次一个用电话联络，同时用电视机检验图像质量。
6.7 图像失真：
信号电子输出偏高，测量线路放大器和用户分支器信号电平。
6.8 CB通讯站干扰全部用户：
首端有谐波和寄生参量接收，在前端用可调接收机检验是否落在有干扰电视机频道上。在天线传输线终端接滤波器或安装高通滤波器，并检验有否开路和短路。
6.9 来自CB通讯站干扰仅在一个或多个用户出现：
因为用户接收机对谐波和寄生参量接收，应在电视机天线终端接高通滤波器。
6.10 在同一频道同时收到两个电视频道（常常）来自远地方跳跃传输，采取抗同频干扰天线来消除。
7 质量统计
7.1 电视接收天线、用户盒，平行扁馈线、同轴电缆线、分配器、天线放大器混合器、频道转换器、分支器、干线放大器、机箱、机柜等产品出厂合格证、产品说明书和产品技术资料。
7.2 共用电视天线系统安装工程预检、隐检、自检、互检统计。
7.3 设计变更洽商统计、完工图。
7.4 配管及管内穿线分项工程质量检验评定统计。
7.5 共用电视天线系统统调运行统计。

技术责任人： 交底人： 接交人：
