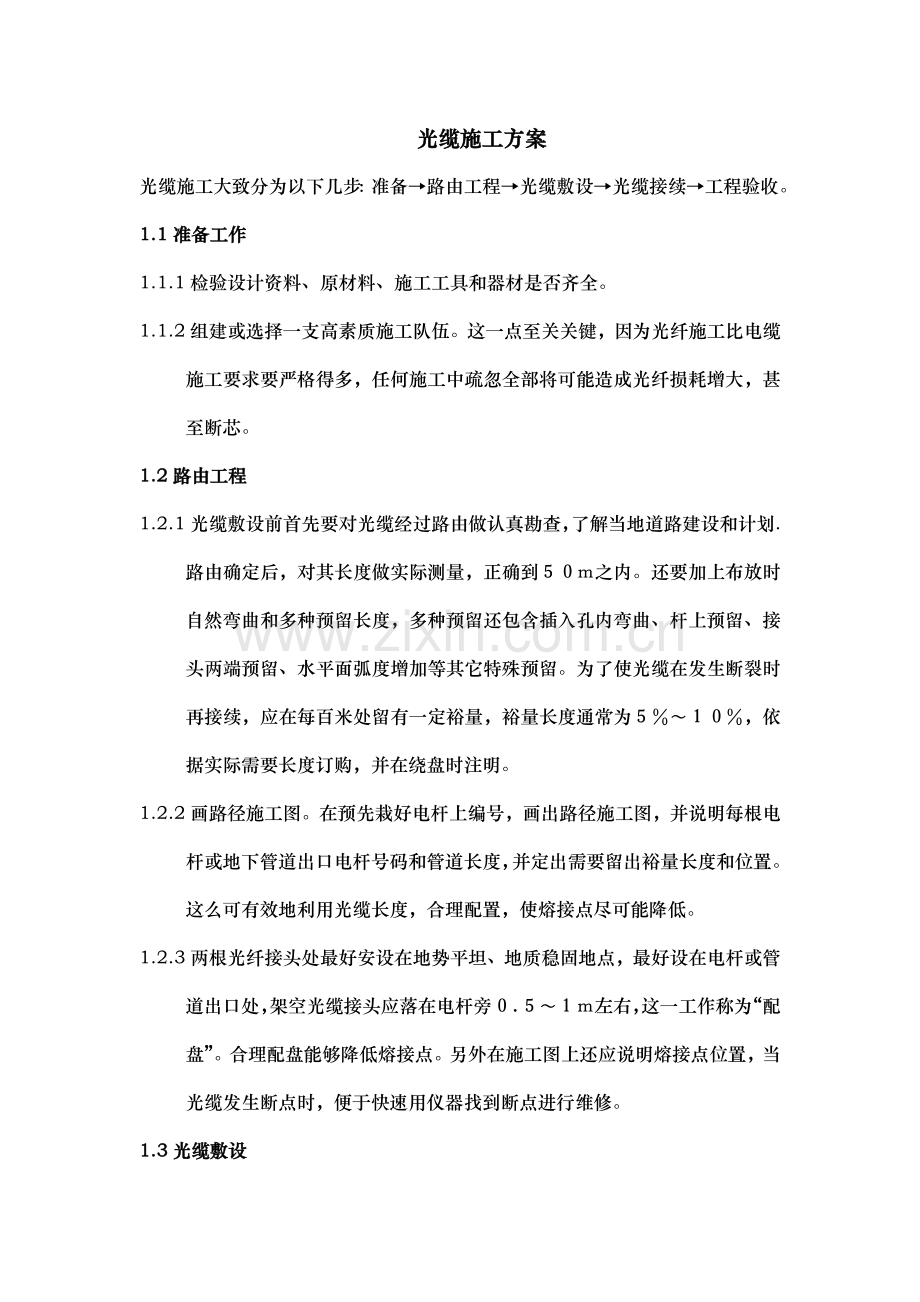

光缆施工方案光缆施工大致分为以下几步：准备路由工程光缆敷设光缆接续工程验收。1.1准备工作1.1.1检验设计资料、原材料、施工工具和器材是否齐全。1.1.2组建或选择一支高素质施工队伍。这一点至关关键，因为光纤施工比电缆施工要求要严格得多，任何施工中疏忽全部将可能造成光纤损耗增大，甚至断芯。1.2路由工程1.2.1光缆敷设前首先要对光缆经过路由做认真勘查，了解当地道路建设和计划.路由确定后，对其长度做实际测量，正确到之内。还要加上布放时自然弯曲和多种预留长度，多种预留还包含插入孔内弯曲、杆上预留、接头两端预留、水平面弧度增加等其它特殊预留。为了使光缆在发生断裂时再接续，应在每百米处留有一定裕量，裕量长度通常为，依据实际需要长度订购，并在绕盘时注明。1.2.2画路径施工图。在预先栽好电杆上编号，画出路径施工图，并说明每根电杆或地下管道出口电杆号码和管道长度，并定出需要留出裕量长度和位置。这么可有效地利用光缆长度，合理配置，使熔接点尽可能降低。1.2.3两根光纤接头处最好安设在地势平坦、地质稳固地点，最好设在电杆或管道出口处，架空光缆接头应落在电杆旁左右，这一工作称为“配盘”。合理配盘能够降低熔接点。另外在施工图上还应说明熔接点位置，当光缆发生断点时，便于快速用仪器找到断点进行维修。1.3光缆敷设1.3.1同一批次光纤，其模场直径基础相同，光纤在某点断开后，两端间模场可视为一致，所以在此断开点熔接可使模场直径对光纤熔接损耗影响降到最低程度。所以要求光缆生产厂家用同一批次裸纤，按要求光缆长度连续生产，在每盘上次序编号，并分别标明（红色）、（绿色）端，不得跳号。架设光缆时需按编号沿确定路由次序布放，并确保前盘光缆端要和后一盘光缆端相连，从而确保接续时两光纤端面模场直径基础相同，使熔接损耗值达成最小。1.3.2架空光缆可用.镀锌钢绞线作悬挂光缆吊线。吊线和光缆要良好接地，要有防雷、防电方法，并有防震、防风机械性能。架空吊线和电力线水平和垂直距离要以上，离地面最小高度为(小区可为4)。架空光缆挂式有种：吊线托挂式、吊线缠绕式和自承式。自承式不用钢绞吊线，光缆下垂，承受风荷力较差，所以常见吊挂式。1.3.3架空光缆布放。因为光缆卷盘长度比电缆长得多，长度可能达几千米，故受到许可额定拉力和弯曲半径限制，在施工中尤其注意不能猛拉和发生扭结现象。通常光缆可许可拉力约为，光缆转弯时弯曲半径应大于或等于光缆外径倍，施工布放时弯曲半径应大于或等于倍。为了避免因为光缆放置于路段中间，离电杆约处，向两反方向架设，先架设前半卷，在把后半卷光缆从盘上放下来，按“”字型方法放在地上，然后布放。1.3.4在光缆布放时，严禁光缆打小圈及折、扭曲，并要配置一定数量对讲机，“前走后跟，光缆上肩”放缆方法，能够有效地预防背扣发生，还要注意用力均匀，牵引力不超出光缆许可，瞬间最大牵引力不超出。另外，架设时，在光缆转弯处或地形较复杂处应有专员负责，严禁车辆碾压。架空布放光缆使用滑轮车，在架杆和吊线上预先挂好滑轮（通常每挂一个滑轮），在光缆引上滑轮、引下滑轮处降低垂度，减小所受张力。然后在滑轮间穿好牵引绳，牵引绳系住光缆牵引头，用一定牵引力让光缆爬上架杆，吊挂在吊线上。光缆挂钩间距为，挂钩在吊线上搭扣方向要一致，每盘光缆在接头处应留有杆长加余量，方便接续盒地面熔接操作，而且每隔百米要有一定盘留。1.4光缆接续1.4.1光纤接续。光纤接续应遵照标准是：芯数相等时，要同束管内对应色光纤对接，芯数不一样时，按次序先接芯数大，再接芯数小。1.4.2光纤接续方法有：熔接、活动连接、机械连接三种。在工程中大全部采取熔接法。采取这种熔接方法接点损耗小，反射损耗大，可靠性高。1.4.3光纤接续过程和步骤：1.4.3.1开剥光缆，并将光缆固定到接续盒内。注意不要伤到束管,开剥长度取1m左右，用卫生纸将油膏擦拭洁净,将光缆穿入接续盒,固定钢丝时一定要压紧,不能有松动。不然,有可能造成光缆打滚折断纤芯。1.4.3.2分纤将光纤穿过热缩管。将不一样束管，不一样颜色光纤分开，穿过热缩管。剥去涂覆层光纤很脆弱，使用热缩管，能够保护光纤熔接头。1.4.3.3打开熔接机电源，采取预置42种程式进行熔接，并在使用中和使用后立即去除熔接机中灰尘，尤其是夹具，各镜面和V型槽内粉尘和光纤碎未。熔接前要依据系统使用光纤和工作波长来选择适宜熔接程序。如没有特殊情况，通常全部选择自动熔接程序。1.4.3.4制作光纤端面。光纤端面制作好坏将直接影响接续质量，所以在熔接前一定要做好合格端面。用专用剥线钳剥去涂覆层，再用沾酒精清洁棉在裸纤上擦拭几次，用力要适度，然后用精密光纤切割刀切割光纤，对0.25mm（外涂层）光纤，切割长度为8mm-16mm，对0.9mm（外涂层）光纤，切割长度只能是16mm。1.4.3.5放置光纤。将光纤放在熔接机V形槽中，小心压上光纤压板和光纤夹具，要依据光纤切割长度设置光纤在压板中位置，关上防风罩，即可自动完成熔接，只需11秒。1.4.3.6移出光纤用加热炉加热热缩管。打开防风罩，把光纤从熔接机上取出，再将热缩管放在裸纤中心，放到加热炉中加热。加热器可使用20mm微型热缩套管和40mm及60mm通常热缩套管，20mm热缩管需40秒，60mm热缩管为85秒。1.4.3.7盘纤固定。将接续好光纤盘到光纤收容盘上，在盘纤时，盘圈半径越大，弧度越大，整个线路损耗越小。所以一定要保持一定半径，使激光在纤芯里传输时，避免产生部分无须要损耗。1.4.3.8密封和挂起。野外接续盒一定要密封好，预防进水。熔接盒进水后，因为光纤及光纤熔接点长久浸泡在水中，可能会先出现部分光纤衰减增加。套上不锈钢挂钩并挂在吊线上。至此，光纤熔接完成。1.5光纤测试1.5.1光纤在架设，熔接完工后就是测试工作，使用仪器关键是OTDR测试仪和光功率计，用加拿大EXFO企业FTB-100B便携式汉字彩色触摸屏OTDR测试仪（动态范围有32/31、37.5/35、40/38、45/43db）,能够测试：光纤断点位置；光纤链路全程损耗；了解沿光纤长度损耗分布；光纤接续点接头损耗;1.5.2为了测试正确，OTDR测试仪脉冲大小和宽度要合适选择，根据厂方给出折射率n值指标设定。在判定故障点时，假如光缆长度预先不知道，可先放在自动OTDR，找出故障点大致地点，然后放在高级OTDR。将脉冲大小和宽度选择小一点，但要和光缆长度相对应，盲区减小直至和坐标线重合，脉宽越小越正确，当然脉冲太小后曲线显示出现噪波，要恰到好处。再就是加接探纤盘，目标是为了预防近处有盲区不易发觉。1.5.3相关判定断点时，假如断点不在接续盒处，将就近处接续盒打开，接上OTDR测试仪，测试故障点距离测试点正确距离，利用光缆上米标就很轻易找出故障点。利用米标查找故障时,对层绞式光缆还有一个绞合率问题,那就是光缆长度和光纤长度并不相等,光纤长度大约是光缆长度1.005倍,利用上述方法可成功排除多处断点和高损耗点。
