涞水东污水处理厂初步设计方案.pdf

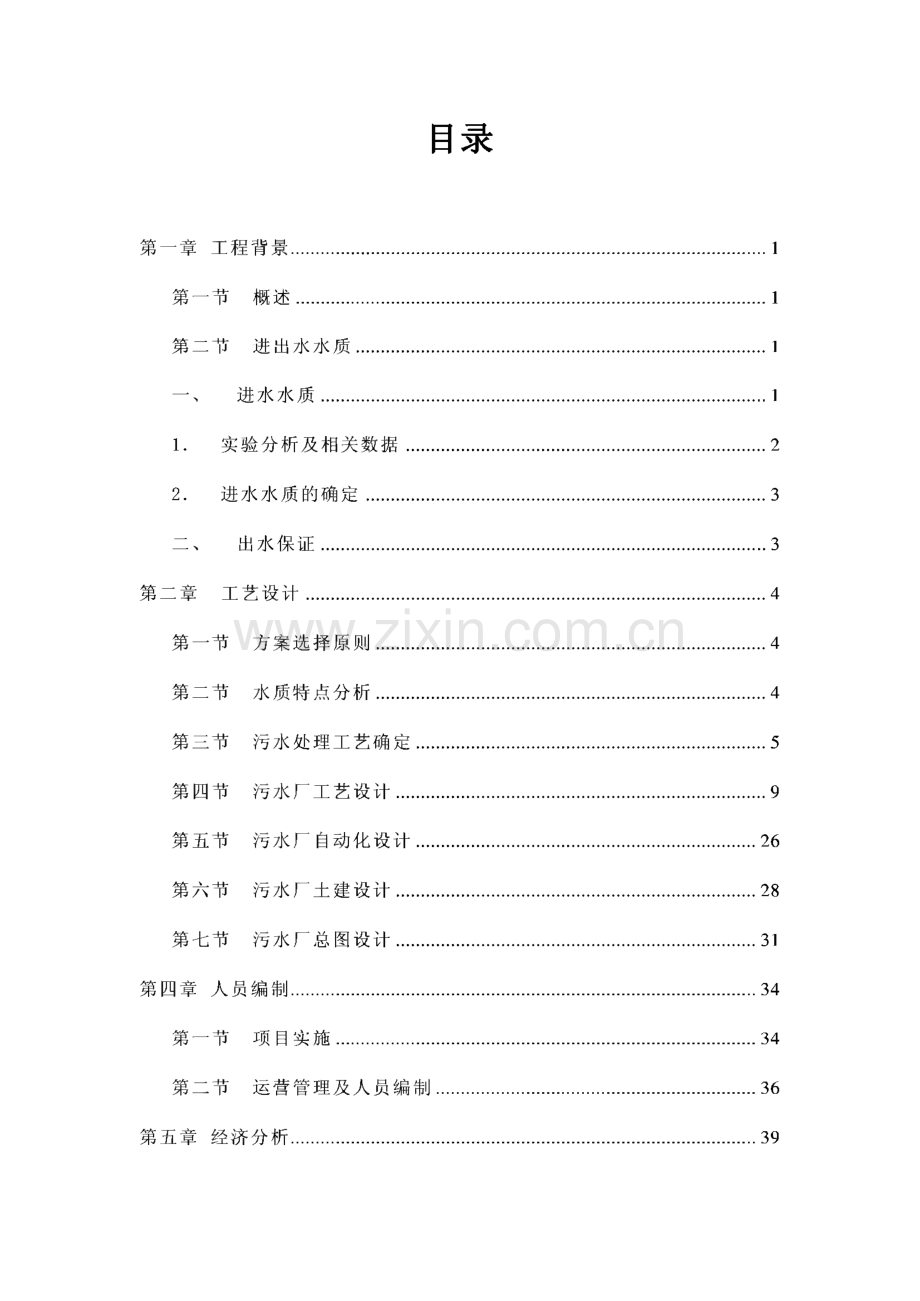

-保定市深水县城东污水处理工程设计方案、乙 I-,刖 深水县位于河北省中部偏西，太行山东麓北端，总面积1650.5平方公 里（247.6万亩）。东界涿洲，高碑店，南与定兴，易县为邻，西与沫源，涿鹿、蔚县交界，北与北京市门头沟区、房山区相接，与北京接壤110公里，距北京市中心90公里，距天津市中心170公里，距保定市中心75公里。全 县辖15个乡镇（山区、丘陵、平原各5个乡镇），其中娄村乡为满族乡。有 284个行政村，588个自然村。全县总人口34人，地表自西北向东南倾斜，分为山区、丘陵、平原三种地貌。山区面积1287.4平方公里，占总面积的 78%,丘陵面积99平方公里，占总面积的6%,平原面积264.1平方公里，占 总面积的16%。山脉属太行山脉，为东北、西南走向。千米以上山峰有29 座。主要河流是拒马河，发源于深源，流经深水县110公里。随着人民生活水平的提高和工农业生产的发展，生活污水及工业废水 逐年增加，对拒马河流域水体造成越来越大的威胁。影响深水县的经济发 展，因此，深水县污水处理工程建设尤为重要，拟建设城东污水处理厂，建设规模为1.2万m3/d。我司在认真收集资料的基础上，编制此方案。在此编制过程中，得到 了深水县政府、深水县建设局、发改委、环保局等各级领导和相关部门的 大力支持和密切配合，在此表示诚挚的谢意!目录第一章工程背景.1第一节概述.1第二节进出水水质.1一、进水水质.11.实验分析及相关数据.22.进水水质的确定.3二、出水保证.3第二章工艺设计.4第一节方案选择原则.4第二节水质特点分析.4第三节 污水处理工艺确定.5第四节 污水厂工艺设计.9第五节 污水厂自动化设计.26第六节 污水厂土建设计.28第七节 污水厂总图设计.31第四章人员编制.34第一节项目实施.34第二节 运营管理及人员编制.36第五章经济分析.39第一节投资估算.39第二节 运行成本.44第三节 主要技术经济指标.45第六章 公司介绍.46第一章工程背景第一节概述一、项目名称河北省深水县城东污水处理厂工程二、设计单位大禹时代环保科技发展(北京)有限公司三、项目地点深水县城东部污水处理厂位于深水县城东南部，昌平东街北侧，拒马河以南处。四、污水处理厂总规模污水量：12,OOOnf/d,平均设计流量500nl3/h,总变化系数K=l.6,进水泵房的最大设计流量800m7ho第二节进出水水质一、进水水质为了更加详实的了解流水县的水质情况，深水县环保局委托保定市环 保监测站对深水县总排水口进行了 3天的监测取样，进行水质分析，结果 如下：大禽时代环保科技或展(Ht)哪限公司11.实验分析及相关数据对取来的水样进行实验分析，得出各取样口的水质数据。请见下表:表1-1-1深水县取样检测结果样品名称检测结果样品名称检测结果C OD氨氮总磷C OD氨氮总磷1#排污口14日下午13852.34.143#排污口14日下午163.405.461#排污口15日上午13446.83.863#排污口15日上午293.165.361#排污口15日下午12048.14.193#排污口15日下午843.215.571#排污口16日上午14654.32.853#排污口16日上午243.294.772#排污口14日下午8444.84.014#排污口14日下午6025.91.772#排污口15日上午8841.32.094#排污口15日上午6823.41.592#排污口15日下午6537.13.744#排污口15日下午8022.51.402#排污口11538.62.454#排污口3124.42.3216日上午16日上午2.进水水质的确定根据以上水质分析结论，通过我公司专家及技术人员的认真分析，经 深水县政府确认，确定了以下的进水水质作为设计进水水质。表深水县污水处理厂设计进水水质CODcrnh3-nTP进水(mg/L)12029.53.5出水保证根据深水县领导、环保部门及相关机构的要求，深水县污水处理厂出水需满足水排放标准依据城镇污水处理厂污染物排放标准(G B18918-2002)一级A排放标准。因此，进出水水质如下表所示。表深水县污水处理厂设计进出水水质参数进水水质设计出水水质C ODC r(mg/L)12050氨氮(mg/L)29.55(8)TP(mg/L)3.50.5注：括号内为水温W 12c时控制指标第二章工艺设计第一节方案选择原则（一）根据原水水质、水量，以及受纳水体的环境容量，选择处理效果 好，运行管理方便、投资省、占地少的污水处理工艺。（二）出水达到各项出水指标要求的先进、可靠的工艺。（三）污水厂平面布置合理，在有限的场地内布置紧凑，且要使本工程 扩建时尽可能减少对已建构筑物运行的影响。（四）污水处理采用的设备和自动控制装置，力求先进可靠、经济实用，操作管理方便，体现出一流的管理水平。（五）运行管理方便，运转灵活，具有一定耐冲击负荷的能力。（六）经济合理，在满足处理要求的前提下，节约基建投资和运行管 理费用。（七）工艺过程自动化控制程度高，降低劳动强度。（八）采用省地，便于运行的污水处理新工艺，新技术，确保污水处 理效果，减少工程投资和日常运行费用。（九）妥善处理，处置水处理过程中产生的栅硝，污泥。第二节水质特点分析深水县污水是工业废水和市政污水的混合污水，进水碳源较少，浓度 较低，氮和磷指标较高，污水处理工艺除主要以去除有机物和悬浮物外,还需要去除氮和磷。第三节污水处理工艺确定污水处理工艺需选择满足出水水质要求、出水效果好、占地面积小、操作管理方便的污水处理工艺。采用技术成熟先进的UN 1 TANK工艺。UN1TANK工艺是比利时SEG HERS公司自1987年提出的一种新颖的活性污 泥法工艺，是在序批式（SBR）及三槽式氧化沟基础上优化组合而成，它克 服了“序批式”间歇进水、“三槽式氧化沟”占地大及“常规活性污泥法”设备多的缺点，在运行上有较大的灵活性。处理单元一体化，经济、运转 灵活，在全世界已建成350多座此种工艺的污水处理厂。该处理系统的主体是一个被分隔成数个单元的矩形反应池，采用周期 运行，连续进水，能够充分利用反应池的有效容积而不需要另建沉淀池或 外部污泥回流系统，可以同时满足有机负荷与水力负荷要求。该处理系统最基本单元是一组被分成5格的矩形反应池，一个厌氧池、一个缺氧池，三个好氧反应池，三池之间水力连通，每池都设有曝气系统，外侧的两边池设有出水堰及剩余污泥排放口，边池既可以作沉淀池又可以 作曝气池使用。中间池始终作曝气池使用。该系统的突出特点是自控程度高，通过调整系统的运行条件，可以实 现处理过程的时间与空间控制。通过监测好氧过程的溶解氧，控制曝气设施的开启数量；同时也可以 切断主运行阶段的曝气设施，开动水下搅拌器，保持系统的溶解氧始终处 于设定范围内，根据实际有机负荷的需要进行供氧。同时还可以根据进水 水质的变化，调整沉淀时间。综上所述，UNITANK工艺与其它传统处理工艺相比较，具有以下特点：（一）结构紧凑，所有的池体均采用方形，和传统处理工艺的圆池相比，方形池可以共用池壁，三个矩形池之间的水力相通，中间隔墙仅起分格作 用因而可节省土建费用，减少用地。（二）各池之间采用渠道配水，并在恒定水位下交替运行，减少管道、闸门、水泵等设备的数量，水头损失小，降低了运行成本。（三）与常规法相比，由于采用交替运行，可以不建单独的沉淀池，省 去污泥回流设施，特别是当采用生物脱氮、除磷系统，可以节省大量投资 及经常运行费用。（四）由于采用微孔曝气，池深增加，沉淀区表面负荷加大，影响出水 水质效果。因此，在边池的曝气沉淀区内增设斜板/斜管，以进一步提高 沉淀区表面负荷，以节省占地面积。（五）系统结合了 SBR法和传统活性污泥法连续进水的工艺特点，充 分利用了反应池的容积，降低了构筑物对管道、阀门和水泵等配套水力设 施、设备的要求。（六）可根据好氧过程的DO值检测和厌氧过程的ORP在线检测，通 过改变供气量、切换进出水阀门、改变好氧和缺氧及厌氧的反应时间来科 学、高效地实现系统的时间和空间控制，有效去除污水中的有机物及脱氮 除磷。（七）自动化程度高、管理方便、运行费用低、工人数量少。t rUNITANK 池一水放外运或填埋第四节污水厂工艺设计污水处理生产构、建筑物设计按近期12,000m3/d设计。平均设计流量 为500nlVh,总变化系数为1.6,峰值流量800nl3/h。主要构筑物工艺设计如下：一、污水处理构筑物1粗格栅及进水泵房粗格栅是处理厂内的第一座污水处理构筑物，去除大的杂质，保证污 水提升泵正常运行。粗格栅平面尺寸：10米x2.5米。粗格栅间内安装有1套回转式格栅除污机，1台手动格栅备用，1台 无轴螺旋输送压榨一体机，电动葫芦、卸渣斗、栅渣小车等设备。粗格栅 75。倾斜安装，定时启动栅耙清除栅渣，并联动螺旋输送机，把栅渣输送 至栅渣箱，以便外运。主要设备参数：令回转式格栅除污机数量：1座格栅宽度：0.8m栅条间隙b=15mm栅前水深h=0.8m过栅流速v=0.8m/s功率：1.1 kw安装角度：75过栅最大水头损失：0.1m无轴螺旋输送压榨一体机数量：1台长度：5m螺旋直径：200mm功率：1.1 kw2进水泵房污水处理厂平均设计流量500m3/h,总变化系数K=1.6,进水泵房的 最大设计流量800m3/ho主要设备参数：数量：3台（2用1备）流量：400m3/h扬程：12m配套电机：30kw通过液位计及PLC自动控制水泵的开停。3细格栅细格栅间内设有两台循环齿耙格栅除污机及无轴螺旋输送压榨一体 机、卸渣斗等设备。主要设备参数:循环齿耙格栅除污机数量：2台格栅宽度：0.6m栅条间隙：3mm栅前水深：1m过栅流速：0.7m/s安装角度：60功率：0.55kw过栅最大水头损失：0.15m令无轴螺旋输送压榨一体机数量：1台长度：5m螺旋直径：200mm功率：1.1 kw栅耙定时启动清除栅渣，并与无轴螺旋输送压榨一体机联动，完成栅 渣的收集、运输、压实等过程，由PLC自动控制完成。4旋流沉砂池沉砂池采用旋流沉砂池，具有占地面积小、沉砂效果好等优点。本厂 设有两座沉砂池，直径2.13米，满足工程要求。主要设备参数:三叶罗茨鼓风机数量：2台（1用1备）流量：1.79m3/min压力：34.3KPa功率：2.2kw令搅拌器：立式叶轮搅拌器，与沉砂池配套数量：2台，每池一台桨板转速：1220i7min功率：1.1 kw令螺旋式砂水分离器数量：1台，2池共用流量：5-12L/S5 UNITANKUNITANK为矩形钢筋混凝土结构，分为两系列，每个系列五池。主要设计参数：令每组设计流量：6000m3/d泥龄：12.7天设计水温：12污泥负荷：0.08kgBOD/kgMLSS.d回流比：缺氧厌氧回流：100%好氧T缺氧回流：300%总污泥量：1.22吨/天（干污泥）混合液浓度：4g/L有效水深：5米边池平均表面负荷：1.67m3/m2.h最大表面负荷：2.6 m3/m2.h曝气方式：微孔曝气单组容积：厌氧：375m3缺氧：1025m3中间好氧：1690 m3边池（2个）：750 m3停留时间：厌氧：1.5h缺氧：4.1 h中间好氧：6.76h边池：3.0 h主要设备参数：剩余污泥泵数量：5台流量：10m3/h扬程：11m功率：1.5kw令盘式曝气装置数量：2200个（中间好氧池）尺寸：直径215mm令空气堰数量：4套长度：40m（双堰）令斜管数量：4套长度：15mx10m（垂高 600mm）令潜水搅拌机数量：8台（厌氧池2用1备；缺氧池4用1备）功率：3.0kw令水平轴流泵缺氧池-厌氧池：数量：3台，2用（加变频）1备流量:250m3/h功率：1.5kw边池-缺氧池:数量：9台，8用（4台加变频）1备流量:750m3/h功率：4.0kw6接触消毒池数量：1座尺寸：12mx8mx4m（含提升泵站）有效水深：3.5m停留时间：30min7提升泵站数量：1座尺寸：4 mx4 mx4m（含在接触消毒池内）主要设备参数：令潜污泵数量：2台，1用1备流量：500m3/h扬程：25m功率：45kw8微絮凝过滤管道混合器数量：1参数：DN450令高效微絮凝器数量：2套单套处理处理：241m3/h本体的直径x总高：3208H6136滤料：束状纤维长丝滤料直径：微米级平均流速：30m/h反冲洗历时：2535min令反洗水泵数量：2台，1用1备流量：280520m3/h扬程：1422.2m功率：30kw微絮凝过滤设备间数量：1座尺寸：8mx7mx5.5m9污泥储泥池数量：1座尺寸：3mx3mx3.0m有效水深：2.5m污泥量：1.22t/天进泥含水率：99.2%主要设备：令浆板搅拌机数量：1台功率：1.5kw10污泥脱水机房污泥脱水机房设有脱水机1台。脱水机房还设有一体化加药装置等设 备。并设值班室、控制室等。脱水机房平面尺寸为：12米x12米。脱水后的污泥通过无轴螺旋输送机送至室外的污泥堆棚，污泥堆棚平 面尺寸为：12米x6米。主要设计参数：干污泥量：1.22吨/天污泥量：19.1立方米/天泥饼含水率：70%80%絮凝剂用量：35克/千克干污泥主要设备参数：令带式浓缩脱水一体机数量：2台带宽：1m处理量：1225m3/h功率：0.75kw+1.5kw令污泥进料泵数量：2台流量:8m3/h扬程：20m功率：1.5kw令絮凝剂制备系统数量：2套容积：0.6L药液浓度：0.1%0.5%令水平无轴螺旋输送机数量：1台直径：（p 280mm长度：5m功率：3kw倾斜无轴螺旋输送机数量：1台直径：（p=320mm长度:5.5m功率：3kw安装角度：2511鼓风机房建筑物：1座尺寸：18mx8m主要设备参数：令多级离心风机数量：2台，1用1备风量：40m3/min风压：6.0m水柱功率：75kw令罗茨风机数量：2台，1用1备风量:29.6m3/min风压：0.05O.IMpa12加药间建筑物：1座尺寸：10mx9mx6.0m参数：投加药剂：a.聚合氯化铝 投加量：2mg/Lb.氯投加量：8mg/L主要设备参数：令溶药设备数量：1套流量：00.5 m3/h功率：0.75kW令加药设备类型：计量泵数量：2功率:0.75kW令加氯机类型：加氯机数量：1台参数：单台加氯量5kg/h令轴流风机类型：通用轴流风机数量：2套流量：1500 m3/h令氯瓶数量：2重量：1000kg令漏氯报警装置类型：漏氯报警仪数量：1台参数：漏氯报警装置传输信号至中控室，一旦加药间内氯超标，报警器立即 报警，保证加药间安全。三、设备一览表设备名称技术规格数量台备注功率kw回转式格栅除污机栅条间距：15mm粗格栅安装角度a=75过栅流速:v=0.8m/s11台手动格栅备用1.1粗格栅栅槽宽：0.8m进水泵渠深：7m房无轴螺旋输送压榨一体机直径（p=200mm长度L=5m处理量1.0m3/h11.1潜污泵流量:400m3/h扬程：12m31用1备30循环齿耙格栅除污机细格栅设过栅流速v=0.7m/s旋流沉细格栅栅前水深h=1.0m20.55砂池安装角度a=60栅条间隙b=3mm设备宽：0.6m渠深：2m无轴螺旋输送压榨一体机(p=200mmL=5m处理量1.0m3/h11.1搅拌机桨板转速：1220 r/min旋流沉砂池直径：2.13m池深：2.66m21.1砂水分离器处理流量：1220L/S10.37罗茨鼓风机三叶罗茨鼓风机风量：1.79m3/min风压：P=34.3kPa21用1备2.2UNITANK池厌氧池潜水搅拌机32用1备3.0缺氧池潜水搅拌机32用1备3.0剩余污泥泵流量：lOm/h扬程：11m54用1备1.5水平轴流泵流量：250m3/h扬程：1m水柱32用1备（2台变频）1.5水平轴流泵流量：750 m3/h54用1备4.0扬程：1m水柱（4台变频）电动进水闸门尺寸：0.6mx0.6m20.55空气堰40m/每套材质：ASTM3044斜管每套 15mxi0m；垂高：600mm材质：聚丙烯4盘式曝气头空气流量:2.5n?/h每个服务面积：每个小于1.5m22200提升泵站潜污泵流量:500m3/h扬程:25m21用1备45微絮凝过滤管道混合器DN4501高效微絮凝器单套处理处理：241m3/h本体的直径x总高：03OOOxH 6136滤料：束状纤维长丝滤料直径：微米级平均流速：30m/h；反冲洗历时:2535min2反洗水泵数量：2台，1用1备流量:280520m3/h扬程：1422.2m21用1备变频控制30储泥池桨板搅拌机11.5带式浓缩脱水带宽：1m；20.75一体机处理量：1225m3/h+1.5污污泥进料泵流量：8m3/h；扬程:20m21.5泥絮凝剂制备容积：0.6L脱2水系统药液浓度：0.1%0.5%机水平无轴螺直径（p=280mm13房旋输送机长度：5m倾斜无轴螺直径（p=320mm13旋输送机长度：5.5m；安装角度：25多级离心风风量:40m3/min风机风压：6.0m21用1备75机风量：29.6m3/min；房罗茨风机风压：0.05OOMpa21用1备37加溶药设备流量:00.5 m3/h10.75药加药设备20.75间加氯机单台加氯量5kg/h1轴流风机流量：1500 m3/h20.25氯瓶重量：1000kg2漏氯报警装置参数：漏氯报警装置传输信号至中 控室，一旦加药间内氯超标，报警 器立即报警，保证加药间安全。1第五节污水厂自动化设计一、UNITANK工艺控制单元描述UNITANK工艺控制单元是整个污水处理厂的核心部分。它包括了以 下几个部分：污水厂的取样和监测仪表 可编程逻辑控制（PLC）计算机显示监测系统（PC）工艺实验室（可选）系统的PLC-PC系统控制以下各部分泵站 预处理 UNITANK生物处理 污泥处理计算机显示监测系统（PC）设在控制室。二、电气系统控制盘控制盘包括：每台阀门要求一个手动/自动开关。两个警示灯（直径25nlm，红色）警示灯检测 PLC元件要求SIEMENS或同性能 电机回路是PLC控制 稳定电压24V可视化控制：可视化PC（PC布置于控制室中）低压盘的电气部分主要包括：根据设备安装功率要求，配4根主线，其他回路只有接线盘连接。为了保证安全，接线盘的所有控制部分都有接地线。仪器仪表的接地线与回路的接地线是分开的。开关设计10%的多余容量。开关配有电磁性保护装置。普通的电器仪表型号，DIRIS C-S0C 0MES或者同等性能的。DIRISC是一个主要的分析仪，可以进行测量和计算三相线路的所有电器参数。每个单元可以测量电压，电流，功率，和频率等主要参数。通过变压器控制电流 电机保护回路包括：三极电机开关含有热和磁保护。三级电流接触器配有必要辅助设施。每个电机控制回路配有自动电磁保护 电缆线接线采用接线端子 照明系统配有自动的保护装置。接口配有自动保护和开关插座。电缆电缆铺设于电缆支架上，不同的电缆可以用同一个电缆支架，支架材 料采用镀锌钢管。电缆要用穿线管。电机电缆线的电压损耗最大为3%。为了电机维护的方便，每一台主要电机旁边都要安装一个安全开关。第六节污水厂土建设计一、建筑设计全厂的建、构筑物种类繁多，体量相差很大，在建筑处理上既要保持 厂区内的建、构筑物风格统一，又要与周围环境协调一致。建筑设计力求清新、明快、淡雅；相邻的建筑物尽量做到相连相通，以利于管理及使用，并形成不同的分隔，配以适当的小品，创造园林化的 风格。厂区的主要构筑物多为半地下式水池，为避免大体积的钢筋混凝土产生的单调乏味之感觉，对水池宜采用喷涂外装修，再配以适当的绿化、合 理的道路设计，做到丰富有变化。二、结构设计标准1、基本设计标准建、构筑物的设计使用年限不低于50年。本工程所有建、构筑物采用抗震设计，抗震设防烈度VI度，抗震类别 属于丙类建筑。主要建筑物耐火等级为二级，配电室耐火等级为一级。污水处理构筑物的钢筋混凝土结构构件裂缝控制标准均为WO.2nlm。2、结构选型本工程建筑物根据厂区的功能使用要求，除控制与管理大楼为三层建 筑外，其余建筑物均为单层建筑，层高根据工艺要求而确定。建筑物的结 构均采用现浇钢筋混凝土框架结构。厂区内的构筑物均采用普通现浇钢筋混凝土结构。3、地基处理地基处理实施过程中应按照建筑地基基础设计规范G B50007-2002 和建筑地基基础处理规范(JG J79-2002,J220-2002)中的要求进行。4、抗浮设计由于本厂区的构筑物除进水泵房外，一般构筑物为半地下式，且厂区 位于填方区，故不需考虑抗浮，但须注意当有洪水暴发时，不可放空水池进行检修及设备更换。5、变形缝与膨胀加强带的设置按照现行结构设计规范，对大型污水处理构筑物，应设置变形缝或膨 胀加强带，以满足结构温度变形的要求。本工程变形缝的设置一般控制在 20nl左右，所有变形缝宽30nlm,均采用橡胶止水带，以低发泡聚乙烯填缝 板分隔，外露表面用聚硫防水密封膏嵌缝，底板下侧采用遇水膨胀橡胶条。6、主要材料(1)混凝土混凝土垫层：C 10；水处理构筑物主体混凝土强度等级C 25,抗渗等级S6；膨胀加强带内混凝土强度等级C 30,并掺加HE型高效抗裂防水剂；建筑物采用强度等级C 25；本工程构筑物及建筑物的结构混凝土尽量采用低碱水泥，混凝土内总 碱含量应符合混凝土碱含量限制标准(C EC S53：93)的要求。(2)钢材：钢筋：HPB235级钢筋；钢板、钢管及型钢采用Q235级钢。(4)焊条：E42型(用于HPB235级钢的焊接)E50型(用于HRB335级钢的焊接)第七节污水厂总图设计一、总平面布置总平面布置原则：1、按照功能不同，分区布置，并用绿带隔开。2、各构筑物之间的间距，考虑各种管渠施工，维修方便。3、考虑人流、物流运输方便，布置主次道路，使其分工明确。4、考虑产生的恶臭的处理构筑物置于常年风向的下风向。5、按照污水处理厂的要求，进行绿化，小品布置。6、设置事故排放管及超越管，构筑物可重力放空。二、公共工程污水厂内的公共工程包括道路、给排水、通讯、绿化等。1、道路：污水厂内设宽阔的道路，便于车辆进出、设备维修、管道 养护及满足消防要求。路面采用混凝土结构，道路与建、构筑物间操作人 员出入处用人行道板连接，便于人员进出。2、给排水：厂区内给水管接自城市给水管网，同时考虑消防水量。厂区内生活污水及冲洗水通过厂区内污水管接入提升泵房与污水一起处 理。3、绿化：厂区内主要干道栽行道树，在综合楼周围较开阔的空地上 进行重点绿化，栽种草皮及绿篱。三、占地指标 本污水处理厂厂区总占地面积为26.4亩，主要考虑远期发展和绿化面积，其中构（建）筑物占地仅6.4亩，绿化为13.6亩，道路6.4亩。具体各构（建）筑物尺寸见表7-3-1：表7-3-1各构（建）筑物尺寸表深水污水处理厂构（建）筑物一览表建筑类别部位序号构（建）筑物名称长X宽X高（X数量）（m）占地面积（m2）结构形式备注构筑物预处理部分1粗格栅渠道（地下）10 x2.5x7.525钢混2进水泵房（地下）9.0 x7.0 x8.563钢混3细格栅渠道10 x2.0 x2.220钢混4旋流沉砂池11.5x5.25x4.25(x2)120.75钢混生物处理部分5UNITANK（优尔特）54x34x61836钢混深度处理部分6微絮凝过滤8x5457微絮凝过滤设备间8x7x5.556钢混消毒出水部分8接触消毒池及提升泵站12x8x496钢混9加药间10 x9x690砖混污泥处理部分10储泥池3x3x39钢混建筑物11污泥脱水机房及污泥堆棚12x12x6144砖混其他12鼓风机房18x8x8144砖混13变配电间18x10 x6180砖混14综合楼25x12x14（三层）900砖混占地面积按建筑面积计算15食堂及浴室及锅炉房30 x10 x10300砖混16车库10 x8x580砖混17维修间6.8x8.5x658砖混18仓库6.8x8.5x658砖混19门卫室6x4x3.524砖混第四章人员编制第一节项目实施本项目的工程在设备定型、工程设计、施工安装在技术上都是比较成 熟的。基于UNITANK已有工程建设和管理的成功经验，借鉴这些丰富的经 验，对本工程的建设是有利的。在执行项目的的过程中，需要工程设计、项目管理、采购、施工、安装和调试等多方协调和配合。在项目的设计以及实施中，人员配置基本如下：第二节运营管理及人员编制一、项目运行的管理机构污水处理厂组织机构如下图所示:上级主管部门污水处理厂生产工段管理层次辅助生产工段污水处理厂组织机构二、污水厂人员编制污水处理厂的劳动组织和劳动定员应按2001年6月发行的城市污水 处理工程项目建设标准执行。根据该标准，污水处理厂的劳动组织和劳 动定员应以有利生产、提高经济效益为原则，做到分工合理、职责分明、精简高效；同时应根据项目的工艺特点、技术水平和自动化控制水平，并 按照企业经营管理的要求合理确定。随着污水处理厂自动化程度的提高和 企业化管理的要求，污水处理厂工程人员编制在“试行标准”通知的总人 员额定的基础上进行了适当调整。深水县污水处理厂人员编制为19人。人员配备比率及人数见下表所示。污水处理厂人员编制表人员编制生产岗位和部门生产人数（人）UNITANK池、鼓风机房、加药间、混凝沉淀池3直接粗格栅、细格栅、旋流沉砂池、污泥脱水机房、储泥池3生产控制系统、变电所2人员化验室2小计10辅助管理修理工1生产机修车间1人员司机1小计3勤杂人员绿化环卫1门卫1小计2管理人员厂长1总工程师1办公室及财务行政1技术及档案、人事劳资保卫1小计4总计19第五章经济分析第一节投资估算UNITANK工艺方案工程总投资额为1989.6万元。具体如下表所示:表5-L1 总投资序号类别金额（万元）.第一部分1土建部分562.22设备部分852.53安装费68.24绿化5.05污水处理厂平面61.06工器具及生产工具购置费14.17第一部分费用总计1563.0第二部分1建设单位管理费21.92工程监理费20.33生产人员培训费10.04办公及生活家具购置费3.05工程设计费51.66工程勘察费23.47第二部分费用合计130.2:第一，二部分费用合计1693.2四第三部分管理费（建设期利息）127.0五第四部分利润169.3六工程总投资1989.6注：以上报价不含还款期利息其中，设备投资及土建投资见下表所示:表5“-2 设备投资表名称规格型号数量单位单价（万元）总价（万元）回转式格栅除污机栅条间距：15mm栅槽宽：0.8m1台12.512.5无轴螺旋输送压榨一体机直径 cp 200mm长度L=5m2台7.515潜污泵流量：400m3/h扬程：12m3台4.513.5循环齿耙格栅除污机栅条间隙b=3mm2台4.59设备宽：0.6m搅拌机桨板转速：12-20 r/min2台4.89.6砂水分离器处理流量：1220L/S1台7.87.8三叶罗茨鼓风机风量：1.79m3/min风压：P=34.3kPa2台1.32.6厌氧池潜水搅拌机3台3.510.5缺氧池潜水搅拌机3台3.510.5剩余污泥泵流量:10m3/h扬程：11m5台0.84水平轴流泵流量：250m3/h扬程：1m水柱3台3.510.5水平轴流泵流量：750 m3/h扬程：1m水柱5台8.542.5电动进水闸门尺寸：0.6mx0.6m2台1.53空气堰40m/每套材质：ASTM3044台35140斜管每套15mx10m；垂高：600mm4台1872盘式曝气头空气流量：2.5m3/h每个2200台0.01226.4潜污泵流量：500m3/h扬程：25m2台7.515管道混合器DN4501台0.50.5高效微絮凝器单套处理处理：241m3/h本体的直径X总高：03OOCkH 61362台55110反洗水泵流量：280520m3/h扬程：1422.2m2台12桨板搅拌机1台11带式浓缩脱水一体机带宽：1m；处理量：12-25m3/h2台2550污泥进料泵流量：8m3/h；扬程：20m2台0.81.6絮凝剂制备系统容积：0.6L2台1.53水平无轴螺旋输送机直径（p=280mm长度：5m1台6.56.5倾斜无轴螺旋输送机直径（p=320mm长度：5.5m；安装角度：251台7.57.5多级离心风机风量：40m/min风压：6.0m2台13.527罗茨风机风量：29.6m3/min；风压：0.05O.IMpa2台48溶药设备流量：00.5m3/h1台1.51.5加药设备2台2.55加氯机单台加氯量5kg/h1台1212轴流风机流量：1500 m3/h2台1.53氯瓶重量：1000kg2台12漏氯报警装置1台3.53.5除臭离子法1套3232仪表1套4545自控系统PLC1套8383电气系统1套3535化验检测装置1套99总价852.5表5“-3 土建投资表名称规格单位单价（元）总价（万元）粗格栅渠道（地下）187.5m34107.7进水泵房（地下）535.5m338020.3细格栅渠道44m33501.5旋流沉砂池513.1875m43022.1UNITANK（优尔特）11016-3 m335369.0储泥池9-3 m8000.7设备间56-2 m6603.7接触消毒池及提升泵站96m26706.4加药间90m26505.9污泥脱水机房及污泥堆棚144m270010.1鼓风机房144m270010.1变配电间180m265011.7综合楼900m265058.5食堂及浴室及锅炉房300m268020.4车库80m26305.0维修间58m26303.7仓库58m26303.7门卫室24m27001.7总价562.2第二节运行成本电费：E,=8760 XN X d/k=8760 X400 X0.50/1.3=134.88 万元药剂费：E2=26.28万元工资福利费：2=12000兀/人乂19人=22.8万兀年经营成本=183.96万元 吨水经营成本：Ac=0.42元/吨第三节主要技术经济指标1.工程规模为12,OOOm/d2.经济指标表经济指标表项目单位UNITANK 工艺单位水量投资元/吨1658总投资万元1989.6年经营成本万元/年183.96吨水经营成本元/吨0.42建设用地亩26.4第六章公司介绍大禹时代环保科技发展（北京）有限公司是由中国诚通集团和新加坡 吉宝集团合资组建而成。中国诚通集团是国资委下属的大型企业集团，在 2002年中国企业500强中第102位。根据集团整体的发展战略重点，环保 已经成为其主要核心业务；集团为我公司提供了强有力的支持。新加坡吉 宝集团拥有先进的污水处理技术和经验，同时也加强了我公司的技术实 力。大禹时代环保科技发展（北京）有限公司致力于城市和工业废水处理 的中外合资企业，它拥有比利时西格斯吉宝科技集团专有技术UNITANK 知识产权在中国的独家使用权，同时将依靠自己的技术研发中心，用不断 创新的技术进军污水处理市场。作为从事污水处理行业的高新技术企业，大禹时代组建之初，已买断 的形式将UNITANK专有技术的研发设计、生产制造引入中国，实现了污 水处理产业的跨越式发展。公司将以UNITANK技术工艺和全面的技术支 持为依托，持续研发、不断创新，在逐步使UNITANK技术应用完全国产 化的基础上，以能够提供适合中国国情的多元化污水处理方案为自己的品 牌，力争发展为集污水处理技术研发、项目承包、生产销售、安装调试及 营运管理等多种服务为一体的实业性公司。大禹时代将秉承“以技术为核心，铸就一流品牌，服务社会，造福人 类”的经营理念，以“客户至上，质量第一”的服务宗旨，全力打造稳定、可靠、经济、有效的现代化污水处理平台。为国家提出的“生产发展、生活富裕、生态良好”的发展目标作出积极贡献。UNITANK工艺为比利时的西格斯公司（Seghers）所开发，自该工艺在大 约20年前推出后，已在世界各地（包括国内）设计并建立超过300多间成功的 污水处理厂。这些厂都能达标安全排放，甚至达到中水回用的标准，反映了 UNITANK工艺的成熟性、先进性与稳定性，得到了国内外专家的肯定与青睐。以下以国内外相似的工程业绩举例说明：河北石家庄污水处理厂（100,000吨/天）该厂处理能力约相当于750,000人口当量，采用单级好氧UNITANK,每天可处理污水100,000吨，系统在设计时考虑到了今后排放标准会更 为严格的可能，如有必要，系统可调整为单级好氧生物脱氮除磷UNITANKo以下进出水水质供参考:参数单位进水出水（设计保证值）流量m3/d100,000BODmg/1400 30CODmg/1600 120SSmg/1400 30广州番禺市政污水处理厂（100,000吨/天）此厂的处理人口当量达到22.22万，采用单级好氧生物脱氮除磷UNITANK,将污水中的有机物、磷与氮等去除，达标排放。以下进出水水 质供参考：参数单位进水出水（设计保证值）流量m3/d100,000B0Dmg/L12020CODmg/L22060SSmg/L15020TNmg/L3515TPmg/L40.5pH6-9广州佛山污水处理厂一期（100,000吨/天）此厂的处理人口当量达到22万，采用单级好氧生物脱氮除磷UNITANK,共由4条平行、独立的处理线组成，各有每天处理25,000吨 污水的能力，将污水内的有机物、磷与氮等去除，达标排放。广州猎德污水处理厂（200,000吨/天）此厂的处理人口当量达到49万，采用单级好氧生物脱氮除磷UNITANK,将污水内的有机物、磷与氮等去除，达标排放。
