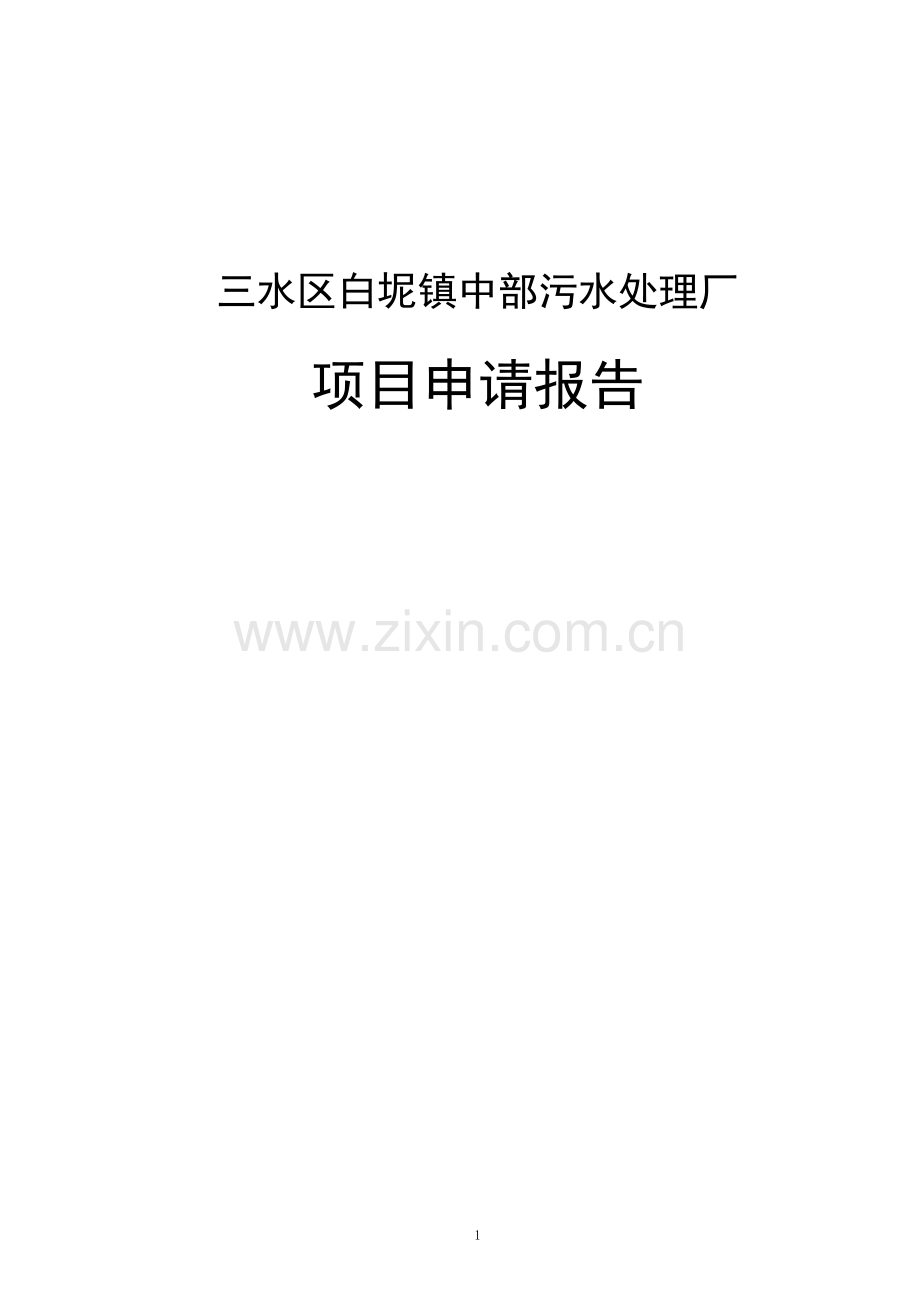

三水区白坭镇中部污水处理厂
项目申请报告

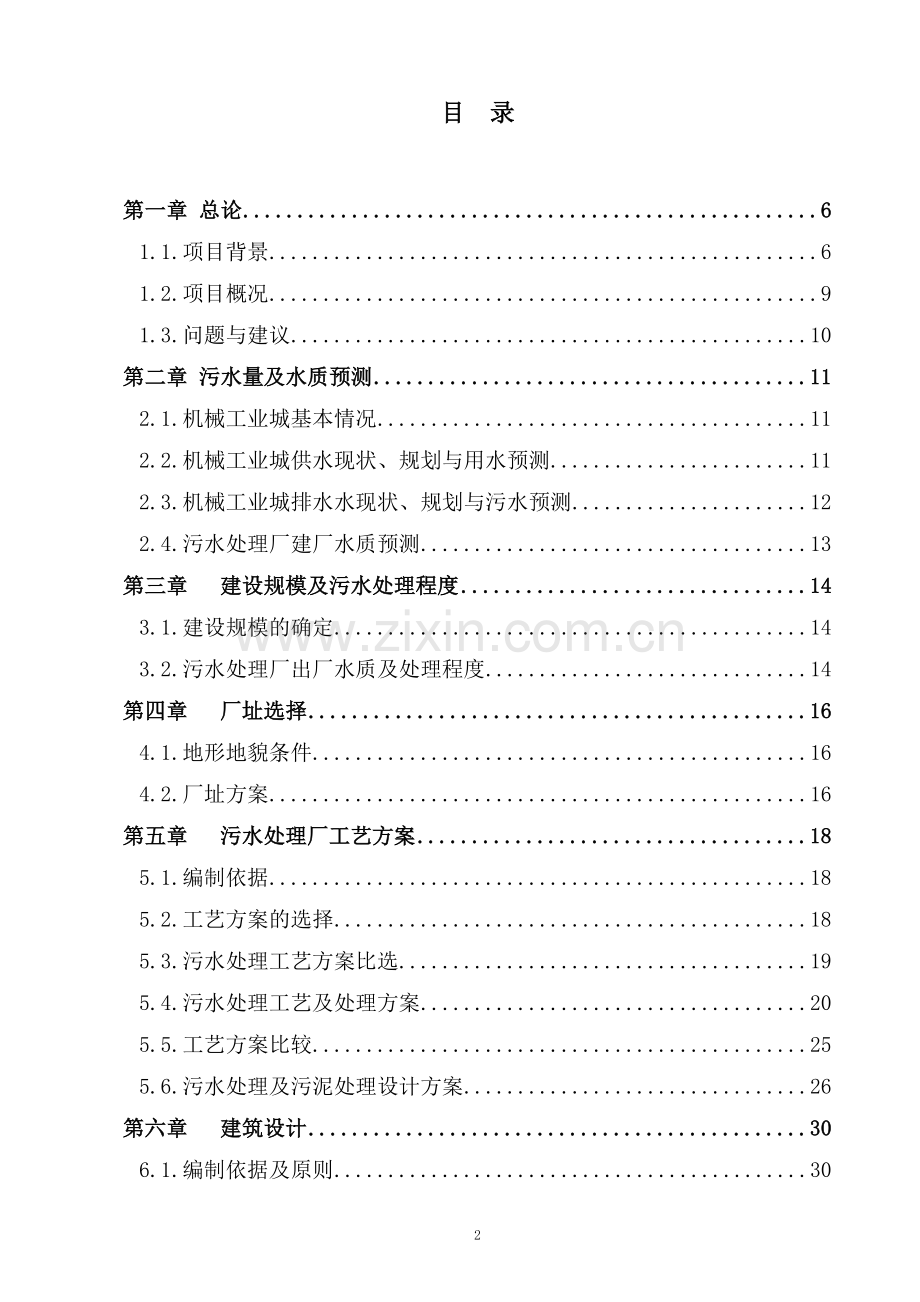

目 录

第一章 总论 6
1.1.项目背景 6
1.2.项目概况 9
1.3.问题与建议 10
第二章 污水量及水质预测 11
2.1.机械工业城基本情况 11
2.2.机械工业城供水现状、规划与用水预测 11
2.3.机械工业城排水水现状、规划与污水预测 12
2.4.污水处理厂建厂水质预测 13
第三章 建设规模及污水处理程度 14
3.1.建设规模的确定 14
3.2.污水处理厂出厂水质及处理程度 14
第四章 厂址选择 16
4.1.地形地貌条件 16
4.2.厂址方案 16
第五章 污水处理厂工艺方案 18
5.1.编制依据 18
5.2.工艺方案的选择 18
5.3.污水处理工艺方案比选 19
5.4.污水处理工艺及处理方案 20
5.5.工艺方案比较 25
5.6.污水处理及污泥处理设计方案 26
第六章 建筑设计 30
6.1.编制依据及原则 30
6.2.总平面布置 30
6.3.建筑设计 30
6.4.结构设计 31
第七章 公用工程方案 33
7.1.供电系统设计方案 33
7.2.供水、排水工程设计方案 34
7.3.自控方案 34
7.4.通信工程设计方案 34
第八章 环境影响评价 35
8.1.项目建设过程对环境的影响及治理对策 35
8.2.项目运营期对环境的影响及治理对策 37
第九章 劳动安全、卫生与消防 41
9.1.劳动安全 41
9.2.卫生 42
9.3.消防（防火） 43
第十章 节能节水 45
10.1.节能措施 45
10.2.节水措施 45
第十一章 项目组织机构与人力资源配置 47
11.1.组织机构 47
11.2.人力资源配置 47
第十二章 项目实施进度 49
12.1.建设工期 49
12.2.项目实施进度计划 49
12.3.项目实施进度表 49
第十三章 项目投资估算及资金筹措 50
13.1.编制说明 50
13.2.投资估算 50
13.3.资金筹措 56
第十四章 财务评价 57
14.1.编制说明 57
14.2.基础数据与参数的选取 57
14.3.收入、营业税金及附加 59
14.4.支出分析 59
14.5.财务评价报表 61
14.6.财务评价指标分析 66
第十五章 项目环境、社会效益及风险分析 67
15.1.环境效益评价 67
15.2.社会效益评价 67
15.3.项目风险分析 67
第十六章 结论与建议 70
16.1.推荐方案的总体描述 70
16.2.推荐方案的优缺点 71
16.3.对比方案被采纳的理由 71
16.4.建议 71

77

白坭镇中部污水处理厂项目申请报告 第一章 总论

第一章 总论
1.1.项目背景
1.1.1.项目名称：三水区白坭镇中部污水处理厂
1.1.2.建设单位：佛山市三水恒通达城镇建设有限公司
1.1.3.项目建设的必要性
白坭中部污水处理厂位于我镇莘村机械塑料城，是工业城的重要配套设施之一。白坭镇莘村机械塑料城位于佛山市三水区白坭镇中部，中部一带所有工业区占地面积合计约6000多亩，以新型五金、机械塑料、陶瓷也等产业为主。工业城区位优势独特，交通发达便捷，规划先进，布局合理，城区道路、电力、给排水、通信等配套设施完善。随着城区配套设施的不断完善，城区的招商吸引力日趋增强，目前，已引入项目50多个，超过20家企业已进驻工业城，合同引资额4.6亿元，预计每年创造工业产值30亿元。
随着工业城区工厂的不断进驻，工厂职工人数的不断增加，工业城区的工业和生活污水量越来越大，城区内还未建设污水处理厂，若污水未经处理直接排入附近河涌，必将对河涌的水质构成日益严重的影响，直接影响居民的生活和城镇的景观，环境问题已十分严峻。
2008年12月16日召开了三水区城市污水处理厂建设联席会议。会上，常务副区长陈浩斌指出：建设污水处理厂是进行节能减排和建设生态三水的需要，各有关单位要高度重视这项工作，并加快污水处理厂的建设；同时，各职能部门需密切配合，提前介入，共同推动工程建设。
由此可见，在工业城区建设污水处理厂的任务已迫在眉睫。
1.1.4.编制范围、依据
1.1.4.1.编制范围
本可行性研究报告的编制范围为新建污水处理厂一座，即三水区白坭镇中部污水处理厂。配套的工业城区污水管网已经开始动工。
1.1.4.2.编制依据
1） 项目申请报告编制依据
《建设项目经济评价方法与参数（第三版）》（发改投资[2006]1325号）
《市政工程投资估算编制办法》（建设部建标[2007]164号）
《建筑设计资料集》（第二版）
《广东省佛山市三水区白坭镇总体规划（2006-2020）》（武汉理工大设计研究院、白坭镇镇政府）
《三水区白坭镇中部污水处理厂技术咨询合同》
2） 项目建设应遵循和执行的国家和地方政府有关法律、法规有：
《中华人民共和国环境保护法》
《中华人民共和国环境防治法》
《中华人民共和国水污染防治实施细则》
《建设项目环境保护管理办法》
《污染物排放许可证管理办法》
《污染处理设施环境保护监督管理办法》
《饮用水水源保护区污染防治管理规定》
《城市污水处理及污染防治技术政策》
1.1.5.编制原则、规范标准
1.1.5.1.设计原则
1） 贯彻国家关于环境保护的基本国策，执行国家规定的相关法规、规范及标准。
2） 根据进厂污水的特点和现状，选择行之有效的适应性强、操作灵活、效果稳定、管理简便、节约能耗的工艺处理流程。
3） 构筑物采用集约化布置，减少管理点、降低处理流程中用于提升的能耗。
4） 平面布置要求分区明确，便于管理；高程布置上根据场地条件合理选择高程，既保证处理后污水方便而安全排放，又能降低污水提升能耗，并减少土方量，降低建设费用。
5） 污水处理厂要加强绿化，提供厂区环境质量，改善工作条件。
6） 处理设备选择低能耗、高效率的设备。
7） 污水排放前要消毒。
1.1.5.2.规范标准
1） 《室外排水设计规范》（GB 50014-2006）
2） 《污水综合排放标准》（GB 8978-1996）
3） 《城镇污水处理厂污染物排放标准》（GB 18918-2002）
4） 《地表水环境质量标准》（GB 3838-2002）
5） 《污水排入城市下水道水质标准》（CJ 3082-1999）
6） 《建筑结构荷载规范》（GB 50009-2001）
7） 《混凝土结构设计规范》（GB 50010-2002）
8） 《建筑地基基础设计规范》（GB 50007-2002）
9） 《民用建筑设计通则》（GB 50352-2005）
10） 《建筑设计防火规范》（GB 50016-2006）
11） 《村镇建筑设计防火规范》（GBJ 39-90）
12） 《建筑灭火器配置设计规范》（GB 50140-2005）
13） 《建筑内部装修设计防火规范》（GB 50222-95）
14） 《建筑抗震设计规范》（GB 50011-2001，2008年修订）
15） 《工业企业设计卫生标准》（GBZ 1-2002）
16） 《工业与民用建筑供配电系统设计规范》（GB 50052-95）
17） 《低压配电设计规范》（GB 50054-95）
18） 《城市区域环境噪声标准》（GB 3096-93）
19） 《工业企业厂界环境噪声排放标准》（GB 12348-2008）
20） 《城市污水处理厂运行、维护及其安全技术规程》（CJJ 60-94）
21） 《城镇污水处理厂附属建筑和附属设备设计标准》（CJJ 31-89）
22） 《城市污水处理及污染防治技术政策》（建城[2000]124）
1.2.项目概况
1.2.1.项目地理位置及服务范围
按莘村机械塑料城规划，项目位于国家火炬计划佛山电子电器产业基地南区183号地，占地面积为50亩，不需要再增征土地。其服务范围是该工业城以及中部一带全部生活污水和工业污水。
1.2.2.建设规模
白坭镇中部除了白坭镇莘村机械塑料城以外还有其他各类工业城。白坭中部污水处理厂主要负责收集处理整个白坭中部6000多亩范围的各类工厂工业污水及工厂职工生活污水。根据《广东省佛山市三水区白坭镇总体规划（2006-2020）》和建设单位的要求，估算工业城区已经进驻的企业及其员工数和未来进驻的企业及其员工数，污水处理厂处理的污水规模拟定为30000吨/日。
1.2.3.建设条件
作为本项目的配套工程，白坭镇中部污水主干管工程已经开始建设，计划与污水处理厂同步建成。因此，本项目的系统配套条件良好，能保证污水处理厂建成后发挥应有的效益。
1.2.4.项目投入总资金及效益等情况
推荐方案（环形生化池）项目投入总资金包括建设投资和铺底流动资金，合计5000万元。其中，建设投资估算为4900万元，铺底流动资金估算为100万元。
项目资金来源全部为佛山市三水恒通达城镇建设有限公司自筹和银行贷款解决。
工程建设期7个月。
根据相关规定，按1.8元/立方米对污水处理进行收费，按照每三年12%上涨时，项目财务内部收益率为9%。
1.3.问题与建议
本项目属于市政基础设施项目，具有较明显的环境效益和社会效益。污水处理是一项系统工程，为了保证污水处理厂建成后最大地发挥效益，配套排水管网建设工程必须与污水处理厂同步建成。

白坭镇中部污水处理厂项目申请报告 第二章 污水量及水质预测

第二章 污水量及水质预测
2.1.白坭中部基本情况
佛山市三水区白坭镇中部工业园区的总规划建设面积约6000多亩。工业园区按功能划分为工业区、居住区、休闲区三大功能区，工业区按产业性质划为五金工业城、机械塑料城、高新技术产业城、综合工业城等园区。
工业园区位优势独特。半小时经济圈内有南海区、顺德区、禅城区，45分钟经济圈内有广州市、肇庆市。工业城交通发达便捷，与横贯全镇的塘九公路、白金大道相连，距广肇高速、广三高速、广明高速、珠二环出入口仅10分钟车程，距白坭镇南拓货运码头、三水港码头仅10分钟车程，距三水火车站白沙货场仅20分钟车程，距广州新白云机场仅45分钟车程。工业城规划先进，布局合理，道路、供电、给排水、电信等基础设施完善。
园区首期开发的五金工业城已全部完成开发。目前重点开发的园区是机械塑料城、高新技术产业城。园内企业已达300多家，逐步形成了五金、机械、塑料、化工、电器、建材为主体的工业体系。
2.2.机械工业城供水现状、规划与用水预测
2.2.1.现状
白坭镇现状未设水厂，镇区供水主要由三水区自来水厂供给。随着镇区的开发建设，配套了给水管道，但由于种种原因，给水管径偏小，体制较为零乱，不成系统，已不能适应白坭镇发展的需要。
2.2.2.规划与用水预测
根据佛山政府意见，考虑到资源共享的原则，规划确定白坭镇不单独兴建自来水厂，利用毗邻的三水区和南海的优势，由三水区自来水厂、拟建的西江水厂和南海糖厂水厂分别从北、南两个方向向白坭镇供水。采用多水源联合供水，给水主干管沿镇区道路敷设，以环状网为主，辅以树枝状网，以确保供水的安全性、可靠性和经济性。
根据国家相关规范，结合工业城的实际情况，规划确定工业城用水指标如下，见表2-1：
表2-1 用水量预测一览表（全镇规划非工业城）
用水类型
规 模
用水量指（万m³/km²·d）
日用水量（万m³）
生活用水
15万人
250l/人天
3.75
公建用水
102.5ha
0.5
0.513
工业用水
778.8 ha
1.2
9.34
市政用水
45.2ha
0.25
0.113
仓储用水
45ha
0.5
0.23
道路广场用水
157.6ha
0.2
0.315
绿地用水
138.2ha
0.10
0.207
漏损及未预见水量

10%×ΣQ
1.45
日总用水量Q

ΣQ
15.9
综合考虑规划日用水量(最高日)为15.9万m3。
（生活用水K=1.4 工业用水K=1.2）
2.3.机械工业城排水水现状、规划与污水预测
2.3.1.现状
镇区现状建有部分排水管道，存在淤塞现象，影响了过水断面，排水体制零乱，系统性不强。
2.3.2.规划与污水预测
规划确定采用雨污分流式排水体制。
2.3.3.污水工程
2.3.3.1.污水量按同期给水量的90%计，日产污水量为12.24万吨/日。其中北片污水量为7.0万吨/日，南片污水量为5.24万吨/日。
2.3.3.2.污水管道沿道路敷设，规划镇区分南、北两片，污水管道分成两个基本独立的系统，将污水收集后向东汇入镇污水处理厂进行处理。
2.3.3.3.由于镇区南、北两片相隔距离远，将污水集中收集处理存在管道输送距离长、需要增设污水中途提升泵站；同时城镇用地远景规划布局呈条状发展，设置一处污水处理厂不利于城镇在远景发展时对基础设施的需求。综合分析后，规划在白坭镇东侧、北涌西岸处设置两处污水处理厂（详细位置见图纸），采用二级生物处理对污水进行处理，达标排放，1#污水处理厂日处理规模为7.0万吨，占地5公顷；城南污水处理厂日处理规模为5.24万吨，占地4公顷。在污水处理厂建设过程中要留有充分的备用地，以满足城镇不断发展后污水处理厂扩建的需要。
2.4.污水处理厂建厂水质预测
2.4.1.污水性质：陶瓷厂、发电厂、五金制品废水、生活废水
2.4.2.污水水质及水量参数
参照同行业废水资料(除PH外，单位均为mg/l)，水质为：
表2-2 污水水质水量参数表
污水类型
处理量(m3/d)
PH
CODcr
BOD5
SS
综合废水
2000
10-12
600-800
150-250
150-350

白坭镇中部污水处理厂项目申请报告 第三章 建设规模及污水处理程度

第三章 建设规模及污水处理程度
3.1.建设规模的确定
白坭工业园位于佛山市三水区白坭镇中部，地理位置优越，东南面与南海区的丹灶、西樵相接，西面紧靠西江，有15公里长的西江河岸线，与高明区、肇庆市隔江相望，划建设面积约6000多亩。白坭工业园按照“绿色生态、组团布局”的理念由武汉理工大学设计院进行整体规划。园区按功能划分为工业区、居住区、休闲区三大功能区，其中工业区按产业性质划为五金工业城、机械塑料城、高新技术产业城、综合工业城等园区。
综合以上章节的分析和测算，根据《佛山市三水区白坭镇总体规划（2006-2020）》和建设单位的要求，考虑目前以及未来即将进驻的企业员工数量。设计规模确定为投产前两年10000t/d,第三年开始达到全部产能30000 t/d。
根据规划，本纳污区范围内排水体系为雨、污分流，排污系数取85%。污水总量中，工业废水占90%和生活污水10%。
3.2.污水处理厂出厂水质及处理程度
3.2.1.污水性质：陶瓷厂、发电三、五金制品废水、生活废水
3.2.2.污水水质及水量参数
参照同行业废水资料(除PH外，单位均为mg/l)，水质为：
表3-1 污水水质水量参数表
污水类型
处理量(m3/d)
PH
CODcr
BOD5
SS
综合废水
2000
10-12
600-800
150-250
150-350
3.2.3.处理后排放部分水质指标
符合广东省地方标准《水污染物排放限值》（DB44/26-2001）的二时段一级要求，即

表3-2 处理后排放部分水质指标
污染物指标
处理量(m3/d)
PH
CODcr
BOD5
SS
标准值
85
6-9
90
20
60
注：除PH值其它单位为mg/l。
3.2.4.污水处理程度
根据污水处理厂的设计进、出水水质，确定污水处理程度，见表
表3-3 设计进、出水水质
水质指标
PH
CODcr
BOD5
SS
进水
12
800
250
350
出水
6
90
20
60
处理程度
－
88.8%
92.0%
82.9%

白坭镇中部污水处理厂项目申请报告 第四章 厂址选择

第四章 厂址选择
4.1.地形地貌条件
污水处理厂拟选址于佛山市三水区白坭镇国家火炬计划佛山电子电器产业基地南区183号，其南面紧邻塑料城变电站，西临佛山市三水利合金属铸造有限公司，东面紧靠礁北涌，占地面积50亩。
拟建场址现状：地块内地势较为平坦，目前已经平整。场地复杂程度等级为：二级场地，地基复杂程度等级为：二级地基。场地新近填土层分布广泛，因自重固结而引起风沉降量较大。
场地条件能满足污水处理厂项目建设和运营的要求。
4.2.厂址方案
白坭工业园区的莘村机械塑料工业城位于佛山市三水区白坭镇中部，规划建设面积2000多亩。
根据《佛山市三水区白坭镇总体规划（2006-2020）》和建设单位的要求，结合当地地形、地貌、排入水体、城镇排水设施状况等条件，对城镇排水系统包括污水处理厂厂址多方案的技术经济比较论证后，污水处理厂拟选址于佛山市三水区白坭镇中部白坭镇莘村机械塑料工业城的南端国家火炬计划佛山电子电器产业基地南区183号，其南面紧邻塑料城变电站，西临佛山市三水利合金属铸造有限公司，东面紧靠礁北涌，占地面积50亩。
在该处选址的优点有如下几点：
1) 该位置地势较低，便于污水的收集，节约集污管网的投资；
2) 该位置紧靠樵北涌，处理后的污水可以就近排放；
3) 该位置位于工业园区的主导风的下风向，避免对区内环境造成影响；
4) 该位置水电供应条件良好，场地平坦，有利于污水处理厂的建设。
因此，在此处建设污水处理厂是较优的。
佛山市规划局三水分局审批同意本项目选址于国家火炬计划佛山电子电器产业基地南区183号，并批准用地规划。

白坭镇中部污水处理厂项目申请报告 第五章 污水处理厂工艺方案

第五章 污水处理厂工艺方案
5.1.编制依据
《国家污水综合排放标准》（GB8978-1996）
《中华人民共和国环境保护法》（1989年12月）
《中华人民共和国水污染防治实施细则》（1989年7月）
《广东省地方标准水污染物排放标准》（DB44/26-2001）
《室外排水设计规范》（GBJ14-87）
《给水排水工程结构设计规范》（GBJ69-84）
业主关于污水方案委托书
5.2.工艺方案的选择
5.2.1.技术成熟，处理效果稳定，确保出水水质符合国家和地方有关污水排放标准的要求；
5.2.2.运行管理方便，运转灵活，并可根据进水水质的变化调整运行方式和工艺参数，最大限度地发挥处理装置和构筑物的处理能力；
5.2.3.选定的工艺技术及设备应因地制宜，便与养护、维修、运行可靠、节能、环保、有先进性；
5.2.4.便于实现工艺的自动管理，提高管理水平，降低劳动强度和成本；
5.2.5.合理衡量工艺方案的技术经济性，严格控制建设投资和运行费；
5.2.6.污水处理厂总平面布置与周边环境协调，妥善处理工程中产生的废渣、污泥、噪声，以减少对周边环境的影响，避免产生二次污染。
5.3.污水处理工艺方案比选
5.3.1污水处理基本流程
根据白坭镇中部污水处理厂提供的污水性质为机械塑料城的五金塑料制品废水，生活废水（无电镀类废水）。参照机械五金制品和生活废水资料(除PH外，单位均为mg/l)，水质为：
表5-1 污水水质
污水类型
PH
CODcr
BOD5
SS
NH3-N
TN
TP(以P计)
油类
综合废水
10-12
600-800
150-250
150-350
25
40
3

根据机械塑料城规划，主要陶瓷建设五金电器制品项目的企业，无电镀类水，目前该工业区已规划排水管渠，主要收集工业区生产废水及生活污水。
工业废水主要为生产类废水，呈碱性，含有一定的油脂类污染物及表面清洗剂。一般水量较少，浓度较高。
生活污水主要为办公及生产区、员工宿舍区产生的粪便污水、洗浴废水等等。按照规划要求各厂区均就地配置了化粪池设施，该类废水按照普通废水来设计，主管部门提供的资料显示，由于废水收集系统采用混合统一收集。
按同类污水二级处理的工艺流程包括预处理段、一级处理段、二级处理段和污泥处理段。
5.3.2.工艺选择需要解决的主要问题
5.3.2.1.解决水质波动大的问题：
由于工业废水来自工业区各个厂家，废水种类变化较大，水质水量变化较大，废水水质调节均衡显得相当重要。
5.3.2.2.解决泥砂沉积带来的问题：
由于工业区长距离的管道输送废水，难免会有地面泥砂和大体积漂浮物进入污水厂，为避免或减少泥砂沉积带来池容减少，同时保护后续水泵设施正常运转，必须设置沉砂池和格栅。
5.3.2.3.解决污水中金属离子、油脂类等污染物问题：
拟采用化学反应，混凝沉淀的方法进行处理。
5.3.2.4.解决污水中使用表面活性剂的降解问题：
由于工业污水使用表面活性剂清洗，以及其它可溶解性有机物，同时生活污水大量存在的有机物，必须考虑采用微生物处理的工艺进行。
5.4.污水处理工艺及处理方案
根据本工程水质有如下方案可选择：
5.4.1.传统的A/A/O曝气池工艺
该工艺具有除磷脱氮的功能。工艺流程由厌氧段、缺氧短和好氧段串联而成。污水先进入厌氧段，活性污泥中有些细菌具有在厌氧条件下释放污泥中的磷，在好氧条件下将其吸收的特点。通过剩余的污泥的排放出系统。污水接着进入缺氧段，在其中进行有机物的初步降解和硝酸盐的反硝化。然后进入好氧段进行有机物的进一步降解和氨氮的硝化。部分污泥回流厌氧段与进水混合，好氧段末端的混合液回流至缺氧段，以提高足够的硝酸盐进行反硝化。脱氮，保证生物降磷的效果，降低出水中的总氮。剩余污泥进入带预浓缩的脱水机房。
5.4.2.连续环形生物反应池工艺
二级生化处理采用环形生物反应池的基础上，MLSS由外流回流改成为内回流，根据池形特点称为OCO反应池。反应池和终沉池采用集约化设计，以减少用地面积，降低水头损失并简化终沉池的污泥回流。
另一种称为改良连续环形生化池（简称环形生化池）其工艺基本上是以A/A/O（通过改变各区的DO也可以A/O）方式运行。实际上是带厌氧段的三沟式连续环形反应池（Orbal氧化沟）改良演变而成。反应池采用鼓风机供氧，池深比用机械充氧大、用地小、氧利用率高。同时，用水下推流器完成环流与混合。
本工程污水按《广东省地方标准水污染物排放标准》DB44/26-2001第二时段一级标准要求采用环形生化池A/O加化学除磷工艺。工艺流程如下图：
图5-1 工艺流程图工业废水
生活废水
集水井
一级提升
自动格栅
沉砂池
调节池
二级提升

1#反应槽
2#反应槽
3#反应槽
4#反应槽
初沉池
推流式接触氧化池
终沉池
一体化净水器
计量槽
污泥浓缩池
罗茨鼓风机
中和剂、絮凝剂
手动闸板

5.4.3.工艺流程中几个主要工艺的选择
5.4.3.1.物化预处理作用
（1）大幅度消减COD；
（2）去除金属离子，油脂类污染物；
（3）缓冲水质，减少进入生化系统的水质变化幅度；
（4）投加对口的化学药剂进行反应，投加絮凝剂对废水中胶体、悬浮物进行脱稳，达到沉淀分离。
5.4.3.2.生化系统其作用
（1）弥补物化预处理对溶解性有机物去除率低的缺陷；
（2）对COD、BOD的去除率高达85%以上；
（3）采用生物菌种（厌氧菌、好氧菌）降解有机物。
5.4.3.3.物化最终处理主要为对生化处理后产生的老化生物膜（或污泥）进行分离，降低悬浮物，同时可以进一步降低色度，确保水质达到排放标准。
5.4.4.工艺流程说明
5.4.4.1.预处理部分
废水通过管网收集后进入污水站，设置集水井1个，集水井入水端设置手动盖板，由于工业区内未能实现雨污分流，在雨水天气必须关闭手动闸板阀门，使管渠内污水无法进入污水站。
废水中含有塑料袋、布料等其它大容积杂物，为去除废水中大容积的悬浮物，防止堵塞水泵，废水通过格栅池，利用格栅池中的格栅去除废水中大容积的悬浮物体，然后进入集水井。
集水池内置污水提升泵3台，2用1备，液位控制，自动切换。
由于车间排放废水是无规律及无定量的排放，同时各时段排出的污水水质变化都比较大，故必须设置调节池进行水质的均化处理。
泵提升后的污水首先进入沉沙池，大幅度降低泥沙直接进入后续单元的可能性。

5.4.4.2.化学反应沉淀系统
设置4座串联的搅拌混合槽，设置PH计自动监测系统，可以根据进水水质进行调整药剂的投加量，药剂的种类，可有效确保反应的充分性。
沉淀池采用斜管形式，属于高效沉淀形式，底部设置多个泥斗，废水中的金属离子，绝大部分悬浮物及其它污染物被沉降下来。
由于反应出水普遍呈碱性，而且会有一定区间波动，为减少水质波动，调节pH值，减少对后续生化池的冲击，设置缓冲池，内设pH在线监测系统。
沉淀下来的污泥通过水压进入污泥浓缩池，浓缩后的污泥压滤处理。
5.4.4.3.生化部分
采用推流式生物膜法，也就是在池内装填一定数量或比例的组合生物填料，填料具有比表面积大，生物菌群容易附着。一般采用鼓风机来给微生物充氧，确保水池内具有一定的充氧量。在好氧的环境条件下，大量的好氧菌群生活下来，不断繁殖，更新换代。废水经过填料后，吸附在填料表面的微生物对废水净化。由于好氧池内的微生物不断的更新换代，老化的生物膜在水力、上升气流作用下从填料上脱落，进入废水中，随废水进入下一工艺（沉淀）进行固液分离。
由于散流曝气器充氧效率低，只有6%左右，也就是说动力效率低，在同样充氧量的情况下，必然要加大鼓风机的功率，这样运行成本大幅度上升。而微孔曝气器由于采用膜片式结构，膜片上布置很多微孔，这些微孔在使用过程中，会不同程度的堵塞，而且膜片采用橡胶制成，容易老化，长时间运行微孔容易滋长微生物膜，实际上的运行阻力较高，尤其在供气量处于曝气器通气量上限时，阻力增加比较明显，甚至达到1000mmH2O，这样可能严重影响到供风系统。同时曝气器置于填料底部，维修更换较为困难。
本工程选择采用旋混曝气器，旋混式曝气器是在散流曝气器的基础上改进过来的，集中散流曝气器的优点，同时对散流的结构进行改进，充分利用了水力、气力等条件因素，采用了多层螺旋切割的形式进行充氧曝气，气流首先通过螺旋切割后进入多层锯齿布气头，进行多层切割，使气泡切割成微气泡，这样大大提高了氧的利用率，比较散流曝气器而言，具有布气均匀，充氧效率高的特点。
材质为ABS 尼龙，单个服务面积0.45-0.55㎡/个，当水深4m时η=16-20%，外形尺寸Φ260×210，主要由多层锯齿布气头，螺旋切割系统及接管。
旋混式曝气器吸收了散流曝气器不易堵塞的优点，同时提高了气泡切割力度，充氧量提高，防腐材料制成。
5.4.4.4.专用菌群
废水的生化处理过程主要采用微生物来完成，微生物基本上可以看作是一座小型的化工厂，并且自备酵素，将废水中的有机物摄食后，经过一系列的反应而得到能量与细胞构成质，同时有机物最终分解成二氧化碳和水。
自然界微生物种类繁多，由于其特殊的遗传组成，微生物的变异性和适应性很大，可以分解环境中的各种有机物获取碳源和能源来维持其自身的生存，从而在环境中的净化起到十分重要的作用。在传统的废水处理系统中，不同类群的微生物的作用直接关系到处理效果。近年来，优势菌群的筛选和应用越来越受到重视。同时，越来越多的国外生产的微生物菌群进入我国，但是价格较为昂贵，有的质量还很难保证。因此，有针对性筛选菌种和培育高效、优势菌群，是非常需要的。
5.5.工艺方案比较
表5-2 工艺方案比较表
项目
传统A/A/O方案
环形生化池方案
工艺技术
处理程度
有机物
氮
磷
适应性
先进、成熟
去除率83%~90%
去除率≥40%
去除率≤85%
去除有机物并对磷
脱氮有较高要求时适用
先进、成熟（中、小型规模）
去除率83%~90%
去除率≥40%
去除率≤83%
去除有机物并对磷
脱氮有较高要求时适用
运行管理
效果
有效工况调整
构筑物数量、占地
能耗
设备
操作管理
稳定
范围小
较多
较高
多、利用率低
自动化程度高，对管理水平要求高
稳定
灵活、范围大、可A/O、A/A/O
略多
略低
少、利用率高
自动化程度高，但对工艺系统的控制有较高和严格要求
技术经济
工程投资
电耗
药耗
年处理污水总成本
单位处理污水总成本
高
高
相同
偏高
高
略低
略低
相同
略低
略低
5.6.污水处理及污泥处理设计方案
5.6.1.自动格栅
按照变化系数为1.5，设计最高流量分别为：1.5×100=150m³/h
型号规格：XGS-500 P=0.55Kw
材 质：组合件
沟渠深度：3000mm
栅隙：5mm
入水标高：-3.0m(相对规划地面标高)
5.6.2.集水池
停留时间：10min
外形尺寸：4000×3000×5000(mm)H
地下砼结构
设置提升泵3台，CP-53.7-100 Q=68.4m³/H H=10m P=3.70Kw 带耦合器 液位控制
5.6.3.沉沙池
外形尺寸：3000×1500×1500(mm)H 2座 并联运行
地下砼结构
5.6.4.集水池
有效容积：1000m³ 地下池
外形尺寸：25000×15000×3000(mm)H
砼结构 一座
内置提升泵2台，1备1用，型号：CP-57.5-100 P=7.5Kw Q=100m³/h H=16m
池底设置穿孔管搅拌系统一套，搅拌强度按照1.0m³/㎡.H。
搅拌风机：1台
5.6.5.化学反应池、絮凝池
有效容积：500m³
外形尺寸：2500×2500×3200(mm)H
砼结构 3座联体
内置搅拌器3台，型号：JBJ-4 P=4Kw 桨轴采用304不锈钢，支架钢防腐
5.6.6.预沉池
表面负荷：0.93 m³/ m³.h
外形尺寸：15000×7000×5500mmH
底部设置3个泥斗
布水区：7000×800×3500mm
斜 管：Ф80×1000mm 98㎡
5.6.7.缓冲水池
外形尺寸：6000×1500×5500mmH
停留时间：30min
内置PH在线监测系统
5.6.8.接触氧化池
停留时间：8h 有效容积：800m³ 半地下砼结构
外形尺寸：17700×8700×5500(mm)H
设置填料：460m³
微孔曝气器：620套。
汽水比：16：1
罗茨风机：SSR-150，Q=17.07 m³/min 压力：53.9kpa 22.8Kw 数量：3台 2用1备
5.6.9.终沉池
停留时间：2.5h
采用斜管沉淀形式，Ф80×1000mm
表面负荷：1.0 m³/m³.h
外形尺寸：16000×6000×5500mmH
设置3个排泥斗
5.6.10.一体化净水池
型号规格：RSWF-120
过滤流速：6-8 m³/h
外形尺寸：6500×3000×6000mmH，1套
5.6.11.污泥浓缩池
外形尺寸：8000×4000×6000mmH
形式：半地面池
5.6.12.投药装置
化学药剂投加：
数量：2套，每套设置2台（1用1备）进口计量泵投加
每套设：搅拌溶药装置(500L)1套，储药(1000L)2个
絮凝剂投加：
数量：2套，进口计量泵投加
每套设：搅拌溶药装置(500L) 1套，储药(1000L)2个
中和药剂投加：
数量：1套，2台（1备1用）进口计量泵投加
配套储酸罐1台，10m³，钢衬胶
5.6.13.压滤机
型号规格：XMYJ50/810-UB
过滤面积：50㎡
数 量：2台
污 泥 泵：
型号规格：G50-1
数 量：3台 2用1备
5.6.14.机械房
风机房、加药间：10×7m 主要药剂投加及药剂暂存
压滤间（二楼）：10×7m 主要为污泥压滤及污泥暂存
维修间、药剂堆放间（一楼）：10×7m 主要为维修区及药剂的堆放
休息间：5×4m 主要为休息使用

白坭镇中部污水处理厂项目申请报告 第六章 总平面布置

第六章 建筑设计
6.1.编制依据及原则
《工业民平面设计规范》
《佛山市三水区白坭镇总体规划》（2006-2020）
白坭镇莘村机械工业城规划
建筑设计按照适用、经济、美观的原则，在满足污水处理厂的工艺流程特殊要求前提下，结合地形地貌以及工业城周边环境、建筑协调统一，使建筑设计能满足使用功能，又体现了污水处理厂的独特个性。
6.2.总平面布置
本工程项目位于莘村机械塑料城的南端，用地面积50亩，用地东面距26米为椎北涌，南面为11万KW变电站，西、北面为佛山市三水利合金属锻造有限公司。
根据本工程为污水处理的特点，建筑工程以构筑物为主，地上建筑较少，而且用地较小，结合污水处理过程污水有一定气味，总平面布置需满足环境卫生、安全的要求，把地上建筑办公室、员工值班宿舍、厨房等布置于今年主导风向的上风方向北面；污水处理所有构筑物按工艺流程设计布置于年主导风以下方南面。污水处理进出大门布置于东面，以大门入品把办公、生活区与生产区分隔开；西边和南面设计有返路，道路植行道树以利美化环境。详见污水处理厂总平面布置示图。
6.3.建筑设计
根据污水处理工艺流程的需要建构筑物在确保适用、美观的情况下必需结合地开条件，重点考虑进水和排出品的高差，尽量减小提升高度，节省能耗，降低投资。
由于选址地形红线范围内地形绝对标高为3.28米~3.61米之间，高差较小，而且地形狭小，按工艺流程的需要地主要构筑物和设备设计为地下一层，地上半层和地下二层。详见工艺流程图及主要构筑物及设备一览表。
6.4.结构设计
6.4.1.编制依据
《建筑结构荷载规范》（GB50009-2001）
《建筑结构可靠度设计统一标准》GB50068-2001）
《混凝土结构设计规范》（GB50010-2002）
《建筑地基基础设计规范》（GB2007-2002）
《地下工程建筑设计防水技术规范》（GB50108-2001）
《建筑抗震设计规范》（GB50011-2001）
《砌体结构设计规范》（GB20003-2001）
6.4.2.工程概况及工程地质概况
莘村机械工业污水处理厂用地50亩，用地已进行了平整，地形绝对标高为3.38米~3.61米间比较平坦，但为三角形狭小。
用地进行地质勘探，根据厂址西北边已建成的三水利分金属锻造有限公司地质勘探报告显示土层上部为设有理想的浅基础持
