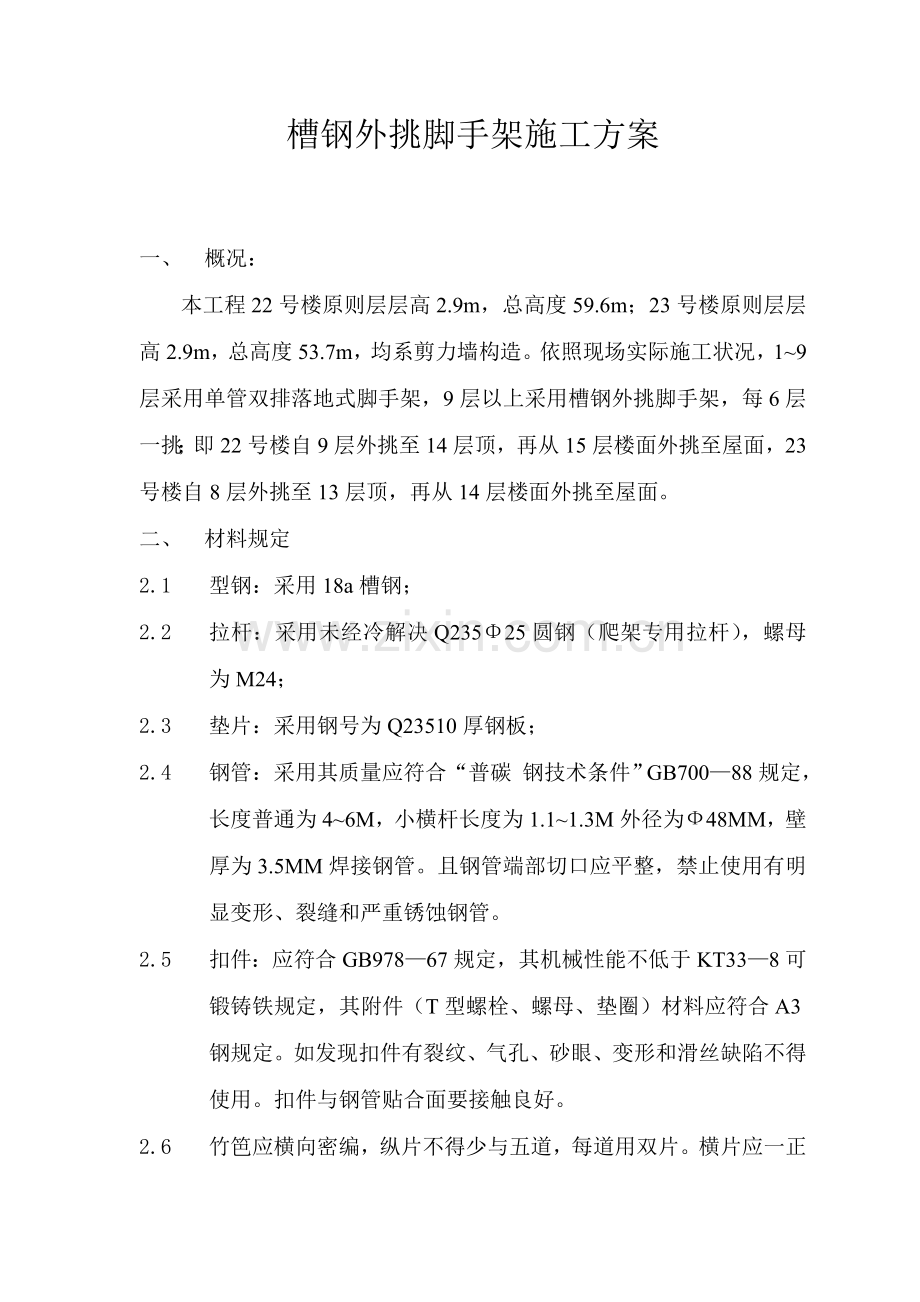

槽钢外挑脚手架施工方案一、 概况：本工程22号楼原则层层高2.9m，总高度59.6m；23号楼原则层层高2.9m，总高度53.7m，均系剪力墙构造。依照现场实际施工状况，19层采用单管双排落地式脚手架，9层以上采用槽钢外挑脚手架，每6层一挑；即22号楼自9层外挑至14层顶，再从15层楼面外挑至屋面，23号楼自8层外挑至13层顶，再从14层楼面外挑至屋面。二、 材料规定2.1 型钢：采用18a槽钢；2.2 拉杆：采用未经冷解决Q23525圆钢（爬架专用拉杆），螺母为M24；2.3 垫片：采用钢号为Q23510厚钢板；2.4 钢管：采用其质量应符合“普碳 钢技术条件”GB70088规定，长度普通为46M，小横杆长度为1.11.3M外径为48MM，壁厚为3.5MM焊接钢管。且钢管端部切口应平整，禁止使用有明显变形、裂缝和严重锈蚀钢管。2.5 扣件：应符合GB97867规定，其机械性能不低于KT338可锻铸铁规定，其附件（T型螺栓、螺母、垫圈）材料应符合A3钢规定。如发现扣件有裂纹、气孔、砂眼、变形和滑丝缺陷不得使用。扣件与钢管贴合面要接触良好。2.6 竹笆应横向密编，纵片不得少与五道，每道用双片。横片应一正一反，在四周边应用两根竹片相对夹紧，并打眼穿18号铁丝扎牢。2.7 挑脚手每次搭设总高度为19.8m（含上层防护栏杆）三、 脚手架构造脚手架由槽钢立杆小横杆大横杆剪刀撑搁栅脚手板防护栏杆等构成。构造参数如下：立杆中心至建筑物边净距离为0.40m；立杆横向间距为1.00m；立杆纵向间距1.80m；大横杆步距为1.80m；小横杆两端伸出外立杆0.10m、内立杆0.200.30m；搁栅间距0.25m；防护栏杆高度（离竹笆面高度）0.60m、1.20m各一道；与墙体拉结水平距离为3.6m，垂直距离为3.00m，梅花形布置。四、 脚手架搭设4.1 搭设顺序：依照平面图留设孔、穿墙套管及钢筋拉环放置18a槽钢树立杆扣接小横杆扣接大横杆扣接搁栅扣接剪刀撑铺设脚手板（竹笆）安装防护栏杆施工层安装踢脚板挂密目网。4.2 墙上留洞和楼板面埋设拉环应按脚手架搭设平面图位置留设，墙内钢筋不得截断；楼板内在拉环位置无负筋应按节点规定加设负筋。4.3 墙体阳角、楼梯墙面、阳台某些外有装饰楼板处由于外挑很长，采用外挑加拉结办法解决，详见节点图。4.4 立杆：底层立杆均须插在槽钢上预置套管内；相邻立杆接头应互相错开一种步距，接头与相邻大横杆距离不不不大于步距1/3，立杆连接用对接扣件，立杆与横杆用直角扣件扣紧，不得隔步设立或漏掉，立杆应垂直，其偏差应控制在H/200（H为脚手架高度）。4.5 横杆：小横杆用直角扣件与立杆扣紧，第一挑应拉线使之平直。大横杆接头应上、下错开布置在不同立杆纵距中，接头与相邻立杆距离不不不大于立杆纵距1/3，紧贴小横杆与立杆用直角扣件扣紧。大横杆水平偏差（高低差）L/300，且50mm。4.6 隔栅：两端用直角扣件与小横杆扣紧，中间每个23道与小横杆用直角扣件与小横杆扣紧。4.7 剪刀撑：剪刀撑与地面呈4560夹角设立。在脚手架两端和转角处起每9.0m立杆设一道，剪刀撑搭接长度不不大于一米，采用不少于2各旋转扣件固定，端部扣件盖板边沿至杆距离不应不大于100毫米；剪刀撑应沿脚手架高持续设立，剪刀撑除两端用旋转扣件与立杆扣紧外，中间与立杆相交点均须扣结。4.8 脚手板（竹笆）：脚手架每步搁栅上都满铺竹笆，竹笆四角用18号铅丝同牵杆扎牢，竹笆离墙面不不不大于30公分，脚手片沿长向铺设，其端头应伸出搁置点横楞10-20公分，并重叠搁置。4.9 拉结点设立：采用短钢管预埋在圈梁当中，埋深不少于30CM，再用短钢管与内立杆直角扣件连接牢固。4.10 安装踢脚板、防护栏杆、挂网：脚手架外侧，施工操作层上三步安放18公分高挡脚板；每步架在内立杆内侧离竹笆0.60m和1.20m处各设一道防护栏杆，并用直角扣件与立杆扣紧，外挂密目网予以封闭。4.11 脚手架内侧每四步在里面立杆和墙面之间铺设安全底笆，底笆下用二根搁栅与挑出横楞扣牢，底笆与搁栅绑扎，每笆不少于4点。五、 脚手架设计计算：5.1 构造参数：脚手架宽度 0.80 m立杆间距 1.80 m步 高 1.80 m5.2 荷载钢 管 38.40 N/m扣 件 18.40 N/只竹 笆 100.00 N/m2密目网 50.00 N/m2施工荷载 3000.00 N/m25.3 安全参数恒载 1.2 活载 1.45.4 计算取值单元取纵向1.80m为一种计算单元5.5 每步架恒载立杆 1.8238.41=138.28N小横杆 1.1138.41=42.25N大横杆及护栏 1.8638.41=414.83N扣件 818.4=147.2N竹笆 1.80.8100=144N安全网 1.81.850=162N剪刀撑 38.412.55=97.95N小计 1146.51N施工活载按二步架考虑 1.80.830002=8640N搭设高度6层 36=18M搭设脚手架为13步 1.811=19.8N在组合风荷载状况下每根立杆承受荷载为 （1.21146.5111+0.851.48640）2=12708N六、 挑脚手架材料参数及计算公式：6.1 参数：18#槽钢技术参数 25圆钢技术参数A=25.69cm2 丝纹处净面积:A=3.525cm2（M24）W=141.4cm2 16圆钢技术参数B=6.8cm A=2.01cm2483.5钢管技术参数 砼轴心抗压设计值fc=15N/mm2A=4.89cm2 I=12.19cm4 抗弯强度系数=1.05W=5.08cm3 i=1.58cm 抗剪强度系数K=2Q235钢材抗拉、抗压、抗弯强度设计值f=205N/mm2Q235钢材抗剪强度设计值fv=125N/mm26.2 槽钢挑杆强度验算PPT=19970N以原则外挑槽钢脚手架为例验算强度P=12708N8007001400R0=47021N 节点图示一R0处挑梁弯矩值为Mmax=（700+1500）12708=27957600N.mmR0处挑梁抗弯强度验算=27957600（1.051414000）=189N/mm2f=205N/mm2 满足规定6.3 圆钢拉杆及连接螺栓强度验算 以非原则挑梁为例验算强度N=44930NP=12708N500800700T1=31770NT2=31770NR01400800PP 节点图示二N=12708（0.7+1.5+2+2.8）（2.8sin45）=44930NT1=44930cos45=31770NT2=44930sin45=31770N拉杆及连接螺栓抗拉强度验算=44930352.5=127.5N/mm2f=205N/mm2 满足规定因穿墙螺栓及挑架连接螺栓均采用M27高强螺栓，故满足规定挑架连接螺栓抗剪强度验算挑架连接螺栓采用M27高强螺栓fv=145N/mm2 Ae=459.4mm2=231770/459.4=138.3N/mm2fv=145N/mm2 满足规定斜拉杆连接板焊缝强度验算由于L效=480=320mm h0=6mm ftw=160N/mm2=31770/(3206)=16.5N/mm2ftw=160N/mm2 满足规定6.4 拉环剪应力验算按节点图二为例验算拉环采用双拉环216=231770（4201）=79N/mm2fv=125N/mm2 满足规定6.5 墙体抗压验算按节点图示一为例验算Ro处抗压Ro=45386N=45386（1.568240）=1.85N/mm2fc=15N/mm2 满足规定6.6 挑架整体稳定性验算立杆计算长度（k=1.155 =1.5 h=1.8m）l0=1.1551.51.8=3.12m立杆长细比=l0/i=3120/15.8=197.5查表得稳定系数=0.176脚手架水平风荷载原则值（z=0.94 s=1.0 W0=550N/m2）Wk=0.7zsW0=0.70.941.0550=361.9N/m2风荷载作用下产生立杆段弯矩Mw=0.851.4Wklah2/10=0.851.4361.91.81.82/10=251.2N/m2整体稳定性验算(组合风荷载)N/A+Mw/Wf12708/(0.176489)+251.610-6/5080=147N/mm2f=205N/mm2满足规定七、 脚手架技术与安全规定7.1 必要对搭设后脚手架进行全面验收，保证符合设计规定，并确认脚手架组装牢固，具备刚度和稳定性。7.2 防护栏杆用脚手笆封闭，并在外围用安全网将脚手架全封闭，同步检查安全网与否系牢。7.3 脚手笆必要用18#铁丝与钢管扎牢，每块脚手笆不得少于四个绑扎点。7.4 施工荷载不得超过3KN/M2，禁止超载；架上禁止堆放或搬运材料物品，杂物要及时清理。7.5 禁止运用挑脚手架吊运重物，禁止在脚手架上拉设缆风绳。7.6 在有效期间安全员和架子工长应经常进行巡逻，督促施工班组及时清理脚手架上杂物和垃圾，检查脚手架状况。7.7 风力六级以上或有雷电、大雪时，不得上架操作，雪霜后要全面清扫，检查后方可操作。7.8 脚手架四周应有接地保护及避雷装置。7.9 脚手架搭设与拆除必要由专业人员承担，并由专人指挥；凡不适当高空作业者，不得上脚手架操作。操作者必要戴好安全帽、系好安全带。7.10 搭设或拆卸脚手架时应召集关于人员，对工程进行全面检查与交底，设立警戒区，拆下杆件与零配件应按类分堆，禁止高空抛掷。八、 脚手架拆除8.1 拆除脚手架时，应设立警戒区，并有专人负责警戒。8.2 拆除脚手架前，应将脚手架上留存材料、杂物等清除干净。8.3 如遇强风、雨、雪等特殊天气状况不得进行拆除脚手架施工。8.4 夜间不容许实行拆除脚手架施工。8.5 脚手架拆除时须划出工作区域并围栏标志，禁止非操作人员入内，由专人统一指挥。8.6 脚手架拆卸顺序普通为竹片笆栏杆剪刀撑牵杆横杆立杆，按自上而下先搭后拆后搭先拆原则，逐渐拆除，一步一清，不得采用踏步式拆法，不准上下同步作业，剪刀撑应先拆中间扣，再拆两扣，由中间操作人员向下递补杆子。8.7 拆除过程中必要做到一步一清、一杆一清，绝不容许上下两步同步进行拆除。8.8 所有与墙体连接拉结杆、斜拉杆及隔离办法等设施，必要与脚手架层拆除同步进行，所有杆件、扣件在拆除时应及时分离，不容许杆件上附着扣件或两杆联体拆除。8.9 所有竹笆应由外向内竖立搬运，防止自内向外翻起后竹笆上垃圾或物件直接从高空坠落而伤人；拆下杆件与零配件应按类分堆（零配件装入容器）并吊运至地面，禁止高空抛掷。8.10 拆下杆件与零配件运到地面时，应及时按品种、分规格、放整洁，妥善保管，发既有损坏应及时维修和保养。九、 安全办法9.1 搭设脚手架必要由经安全教诲持岗位证架子工承担，凡有高血压、心脏病者不得上脚手架操作。9.2 搭设脚手架时，工人必要戴好安全帽，佩好安全带，工具、零配件要放在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。9.3 在接近架空输电线路搭设脚手架时，应按供电局规定保证一定安全距离，必要时切断电源或迁移电线。9.4 施工现场带电线路如无可靠安全办法，一律不准通过脚手架，非电工不准擅自拉接电线电器位置。9.5 禁止在脚手架上堆放钢模板、木材等施工多余材料等，以保证脚手架畅通及防止超载。9.6 吊运脚手架、脚手管等必要用专用保险吊钩，禁止单根钢丝绳起吊，要堆放平衡，并严格控制脚手架上施工荷载。9.7 脚手架四角应有接地保护及避雷装置，建筑物长度超过50米时，中间应加接避雷装置。9.8 遇大雾、大风、大雨天气，不得在脚手架上进行高处作业。雨雪后作业应采用安全防滑办法。9.9 在脚手架上施工不得动用明火，并按消防规定设立消防器具，特殊状况动用明火，须经项目部关于部门人员批准，并设专人监护。
