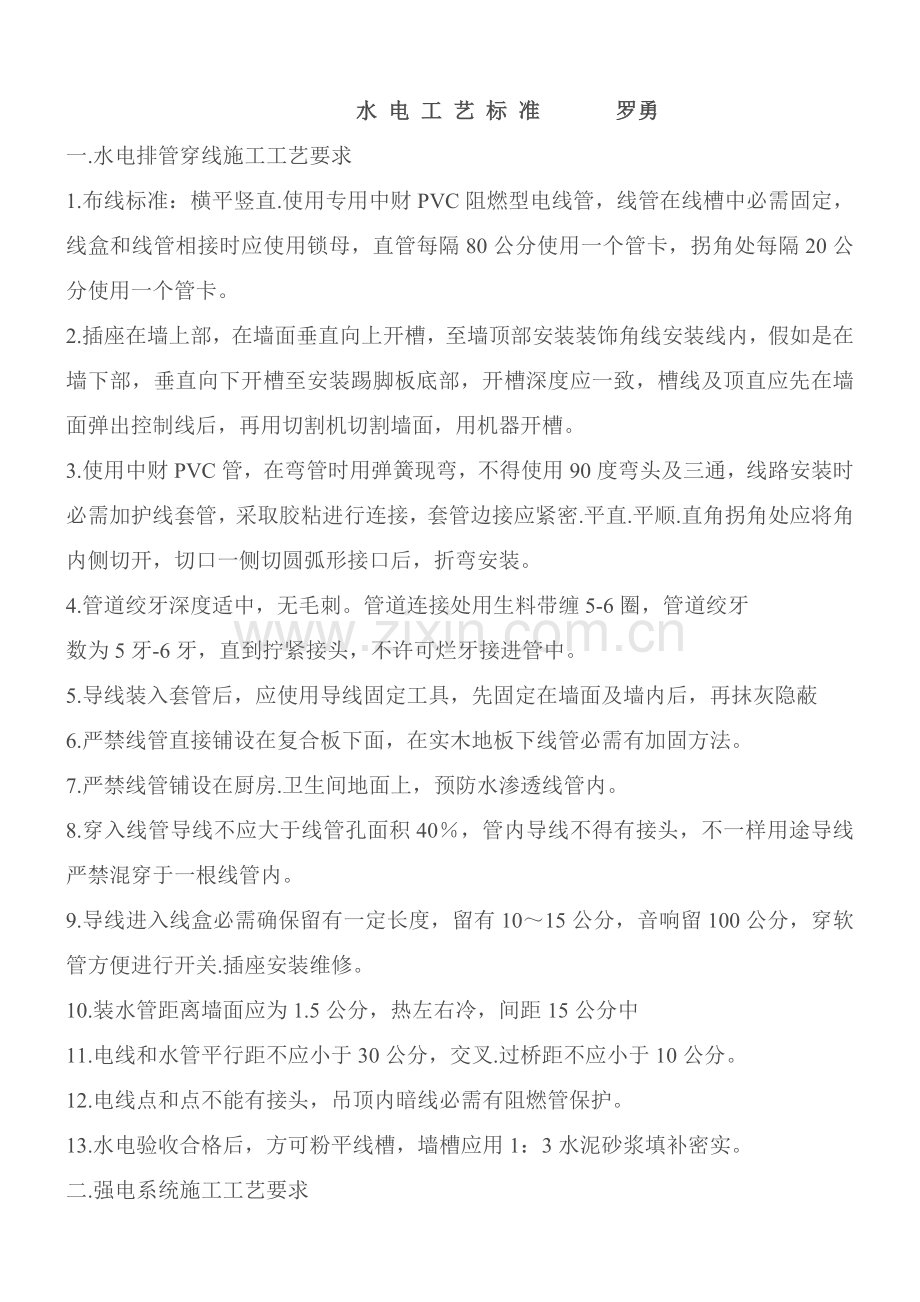

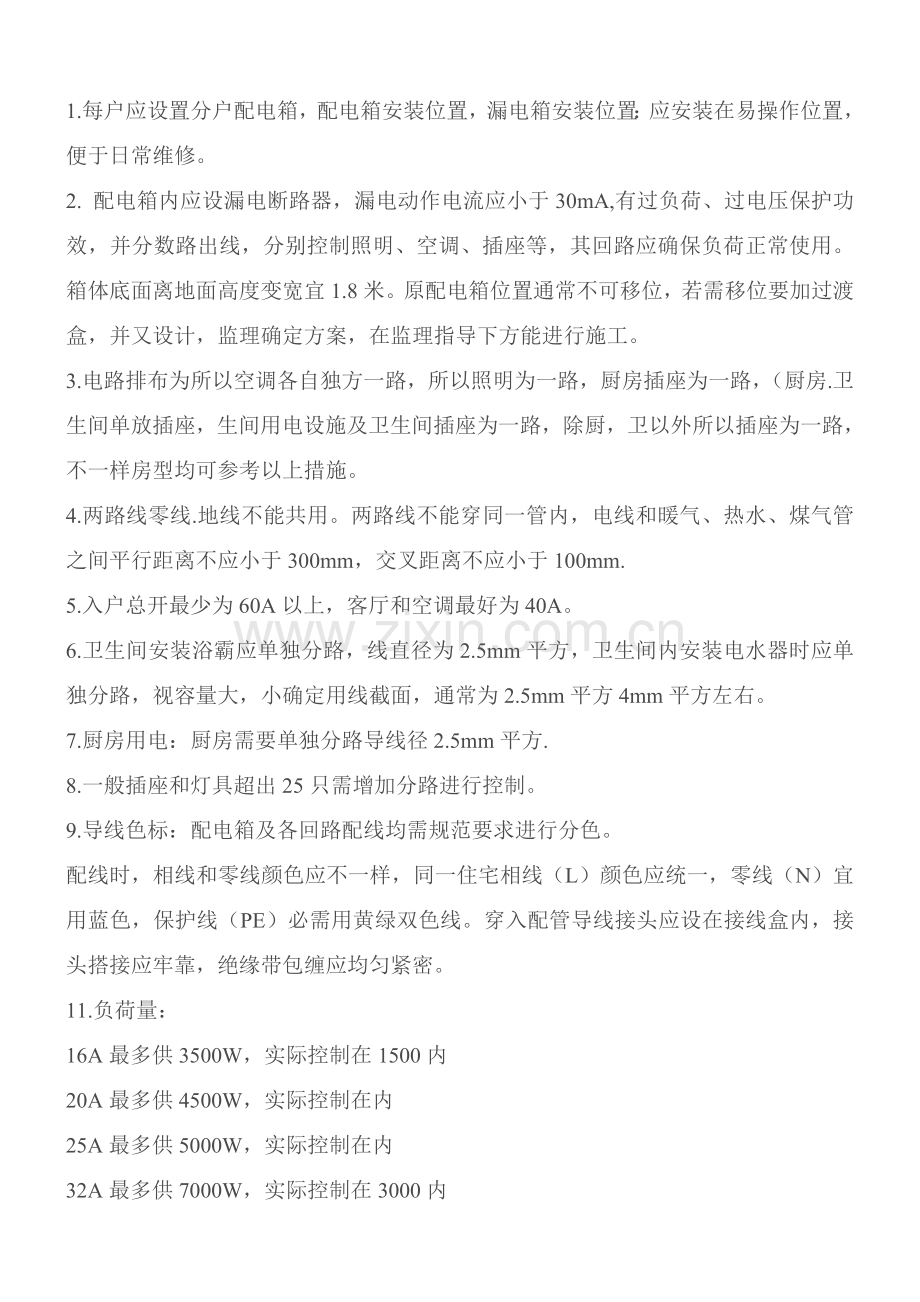

水 电 工 艺 标 准 罗勇一.水电排管穿线施工工艺要求 1.布线标准：横平竖直.使用专用中财PVC阻燃型电线管，线管在线槽中必需固定，线盒和线管相接时应使用锁母，直管每隔80公分使用一个管卡，拐角处每隔20公分使用一个管卡。 2.插座在墙上部，在墙面垂直向上开槽，至墙顶部安装装饰角线安装线内，假如是在墙下部，垂直向下开槽至安装踢脚板底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面，用机器开槽。 3.使用中财PVC管，在弯管时用弹簧现弯，不得使用90度弯头及三通，线路安装时必需加护线套管，采取胶粘进行连接，套管边接应紧密.平直.平顺.直角拐角处应将角内侧切开，切口一侧切圆弧形接口后，折弯安装。 4.管道绞牙深度适中，无毛刺。管道连接处用生料带缠5-6圈，管道绞牙 数为5牙-6牙，直到拧紧接头，不许可烂牙接进管中。 5.导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽 6.严禁线管直接铺设在复合板下面，在实木地板下线管必需有加固方法。 7.严禁线管铺设在厨房.卫生间地面上，预防水渗透线管内。 8.穿入线管导线不应大于线管孔面积40，管内导线不得有接头，不一样用途导线严禁混穿于一根线管内。 9.导线进入线盒必需确保留有一定长度，留有1015公分，音响留100公分，穿软管方便进行开关.插座安装维修。 10.装水管距离墙面应为1.5公分，热左右冷，间距15公分中 11.电线和水管平行距不应小于30公分，交叉.过桥距不应小于10公分。 12.电线点和点不能有接头，吊顶内暗线必需有阻燃管保护。 13.水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实。 二.强电系统施工工艺要求 1.每户应设置分户配电箱，配电箱安装位置，漏电箱安装位置：应安装在易操作位置，便于日常维修。 2. 配电箱内应设漏电断路器，漏电动作电流应小于30mA,有过负荷、过电压保护功效，并分数路出线，分别控制照明、空调、插座等，其回路应确保负荷正常使用。箱体底面离地面高度变宽宜1.8米。原配电箱位置通常不可移位，若需移位要加过渡盒，并又设计，监理确定方案，在监理指导下方能进行施工。 3.电路排布为所以空调各自独方一路，所以照明为一路，厨房插座为一路，（厨房.卫生间单放插座，生间用电设施及卫生间插座为一路，除厨，卫以外所以插座为一路，不一样房型均可参考以上措施。 4.两路线零线.地线不能共用。两路线不能穿同一管内，电线和暖气、热水、煤气管之间平行距离不应小于300mm，交叉距离不应小于100mm. 5.入户总开最少为60A以上，客厅和空调最好为40A。 6.卫生间安装浴霸应单独分路，线直径为2.5mm平方，卫生间内安装电水器时应单独分路，视容量大，小确定用线截面，通常为2.5mm平方4mm平方左右。 7.厨房用电：厨房需要单独分路导线径2.5mm平方. 8.一般插座和灯具超出25只需增加分路进行控制。 9.导线色标：配电箱及各回路配线均需规范要求进行分色。 配线时，相线和零线颜色应不一样，同一住宅相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必需用黄绿双色线。穿入配管导线接头应设在接线盒内，接头搭接应牢靠，绝缘带包缠应均匀紧密。 11.负荷量： 16A最多供3500W，实际控制在1500内 20A最多供4500W，实际控制在内 25A最多供5000W，实际控制在内 32A最多供7000W，实际控制在3000内 40A最多供9000W，实际控制在4500内 12电器额定电流和导线标称横截面积数据见表1 13.表1 电器额定电流和导线标称横截面积数据 电器额定电流，A 导线标称横截面积，M 6 0.75 6 0 1 10 6 1.5 10 5 2.525 2 4 32 0 6 40 3 10 14.文明施工，规范施工，加速施工，给整个工程开个好头。 三.弱电系统施工技术施工要求 1.电话必需使用专用电话线穿线管敷设，不能和其它线混穿一管。 2.TV有线电视线必需采取符合要求同轴电缆线（宽频7.5II），并严禁对接，有线网络线弯曲半径或=8D（R为64MM）。 3.TV有线电视线严禁和网络线混穿一管。 4. 强弱电严禁在同一根管内铺设，不得接入同一个接线盒。 5. 强弱电线管间距要大于20mm。电话线、电视线等信号线不能和电线平行走线。 6.四终端以下安装，应采取分频器（分配器）。分配必需安装在120型大方线盒内（TV盒）降低电平信号损失，同时又便于维修。 7.进行通电试验，检验全部电器元件工作状态功效是否正常。 8.留足音响线出口长度方便以后移位，并保护。 9.完成后有电工绘制电路图（电器排列平面图，系统图）。10.电工必需配有持证上岗，配置规范电工工具。 11.电工工作时必需穿绝缘鞋，必需两人以上操作，严禁穿短裤进行工作，文明施工。 四.灯具安装工艺要求 1.灯具安装最基础要求就是牢靠。 2.室内安装壁灯、床头灯、台灯、落地灯、镜前灯等灯具时，高度低于2.4m及以下灯具金属外壳均应接地可靠，以确保使用安全。 3.卫生间及厨房装矮脚灯头时，宜采取瓷螺口灯头接线，相线（开关线）应接在中心触点端子上，零线接在螺纹端子上。 4.台灯等带开关灯头，为了安全，开关手柄不应有裸露金属部分。 5.装饰吊平顶安装各类灯具时，应根据灯具安装说明要求进行安装，灯具重量大于3kg应采取预埋吊钩或从屋顶用膨胀螺栓直接固定支吊架安装（不能用吊平顶吊木龙骨支架安装灯具）。不得挂在相邻水管、电管上，必需独立吊挂。从灯头箱盒引出导线应用软管保护至灯位，预防导线裸露在平顶内。 6.轻型灯具，可吊挂在原有或有附加大、中龙骨上，但必需做加固处理。严禁吊挂在空调风管、水管和电管上。 7.成排灯具必需横平竖直，许可偏差小于5mm. 8.在吊平顶内和灯具连接导线，必需有金属软管保护，不得裸线。 五.开关、插座安装工艺要求 1.依据设计和用户大案要求确定开关、插座、灯具相关位置。 2.插座、开关安装牢靠，四面无缝隙；面向电源插座相线和零线位置为右相左零，有接地孔插座，其它线插应为上方位置，接地应可靠。 3.插座离地面应不低于200mm。同一室内安装插座应采取防触电保护方法插座；成排安装插座高低不应大于2mm。 4.开关、插座整齐无污迹。15m以下安装插座应采取防守触电保护施插座；线盒内导线应留有余量，长度宜为150mm。接线时相线进开关，零线直接进灯头，螺口灯头相线不应接外壳。 5.照明灯开关距地面高度宜为1。3m，开关、插座距门口为150-200mm，开关不宜装在门后。 6出水口大案下方不要有座和开关，左右要案有20mm距离。 7开关位置应和灯头位相对应，同一室内开关方向应一致。 8暗盒要平整，不能超出墙平面，安装在木质材料上开关、插座接线盒要接至面板底。线管要低于墙平面，和暗盒连接用暗盒螺母，开关、插座分别要在同一水平上。 成品保护 1.安装开关、插座时不得碰坏墙面，要保持墙面清洁。 2.开关、插座安装完成后，不得再次进行喷浆，以保持面板清洁。 3.其它工种在施工时，不要碰坏和碰歪开关、插座。 应注意质量问题 1.开关、插座面板不平整，和建筑物表面之间有缝隙。应调整面板后在拧紧固定螺丝，使其紧贴建筑物表面。 2.开关未断相，插座相线、零线及地线压接混乱，应按要求进行更正。 3.多灯房间开关和控制灯具次序不对应。在接线时应仔细分清各路灯具导线，依次压接，并确保开关方向一致。 4.固定面扳螺丝不统一（有一字和十字螺丝）。为了美观，应选择统一螺丝。 5.同一房间开关、插座安装高度这差超出许可偏差范围，应即时更正。 6.开关、插座箱内拱头接线，应改为鸡爪接导线总头，再分支导线接个开关或插座端头。或采取LC安全型压线帽压接总头后，再分支进行导线连接。 六、卫生洁具安装工艺要求 1.卫生器具外表面洁净无损坏，安装牢靠平稳，不得松动；个连接处应密封无渗漏；阀门开关灵活。安装完成后进行不少于2小时盛水试验无渗漏，盛水量分别以下：便器高低落水箱应盛至板手以下10MM处；多种洗涤盆、面盆应盛至溢水口；浴缸应盛至不少于缸深三分之一；水盘应盛至不少于盘深三分之二。 2坐便器安装；安装前必需检验坐便器有没有破损、裂纹，进水孔和排水口应通畅，不符合质量要求不应盲目安装。坐便器应安装平稳、端正，在厕所隔间中，位置应正确，并用水平尺度调整平面水平。 3地漏安装：地漏应安装在地平最低外，其标高不应超出地面，最低不得低于-5MM。 4蹲式大便器排水孔中心纵向距离墙体面大于540mm：坐式大便器排水孔中心纵向距墙体面大于420mm，坐面距地面高度300mm:洗脸池安装：洗脸洗手盆盆口边距地约800mm；浴盆上口边距地面小于520mm. 5洗脸池安装：洗脸池台盆上口距地800MM，台盆安装支架上应接触严密，不得有松动。台盆应用水平尺校正，水平偏差小于等于2MM。三角阀门和脸盆龙头连接采取钢管收紧。 6卫生器具给水连接管不得有凹凸弯偏等缺点。 7卫生器具固定应牢靠。不得在多孔砖或轻型隔墙中使用膨胀螺栓固定卫生器具。 8卫生器具及多种给水管在穿过楼层时周围应作防漏处理，检验合格后放可进入下道工序施工。 1洁具在搬运和安装时要预防磕碰。稳装后洁具排水口应用防护用具读堵好，镀铬零件用纸包好，一免堵塞或损坏。 2在釉面砖、水磨石墙面剔孔洞时，宜用电钻或先用小錾子轻剔掉釉面，待剔至砖底灰层处放可用力，但不得过猛，以免将面层剔碎或震成空鼓现象。 3洁具稳装后，为预防配件丢失或损坏，如拉链、读堵链等材料、配件应在完工前统一安装。 4安装完洁具应加以保护，预防洁具瓷面受损和整个洁具损坏。 5通水试验前应检验地漏是否通畅，分户阀门是否关好，然后按层段分房间逐一进行同水试验，以免漏水使装修工程受损。 6在冬季室内不通暖时，多种洁具必需将水放净。存水弯应无积水，以免将洁具和存水弯冻裂。 应注意质量问题 1.座便器不平，左右倾斜。原因：稳装时，正面和两侧垫砖不牢，焦渣天填充后，没有检验，抹灰后不修理，造成高水箱和便器不对中。 2.高、低水箱拉、拖把不灵活。原因：高、低水箱内部配件安装时，三个关键部件在水箱内位置不合理。高水箱进水、拉把应放在水箱同侧。以免使用时相互干扰。 3.零件镀铬表面被破坏。原因：安装时使用管钳。应使用平面扳手或自制扳手。 4.坐便器和背水箱中心没对正，弯管歪扭。原因：划线不对中，便器稳装不正或先稳背箱，后稳便器。 5.坐便器周围离开地面。原因：下水管口预留过高，稳装前没修理。 6.立式小便器距墙缝隙太大。原因：甩口尺寸不正确。 7.洁具溢水失灵。原因：下水口无溢水眼。 8.通水之前，将器具内污物清理洁净，不得借通水之便将污物冲入下水管内，以免管道堵塞。 严禁使用未经过过滤白灰粉替换白灰膏安装卫生设备，避免造成卫生胀裂。
