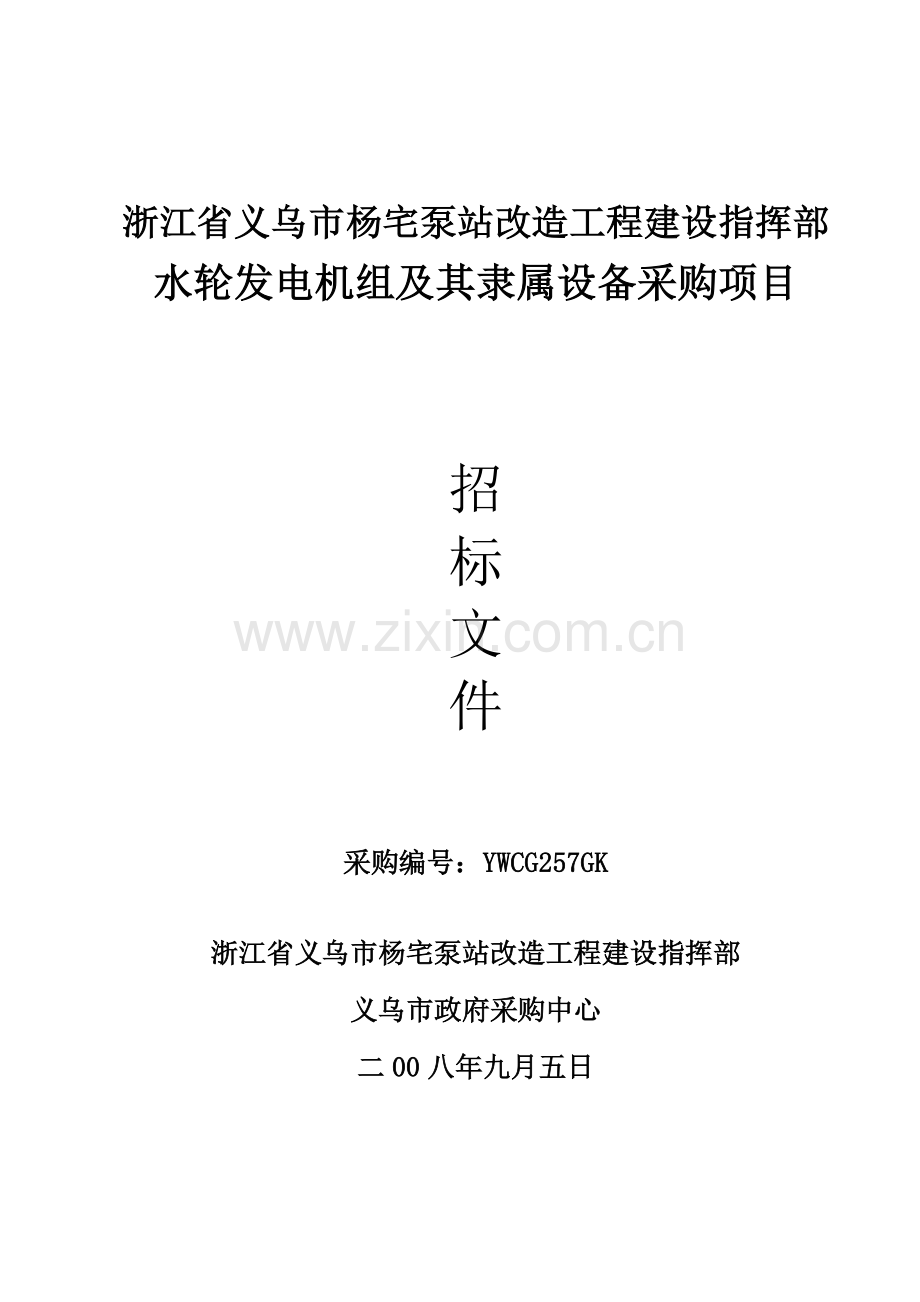

浙江省义乌市杨宅泵站改造工程建设指挥部
水轮发电机组及其隶属设备采购项目

招
标
文
件

采购编号：YWCG257GK

浙江省义乌市杨宅泵站改造工程建设指挥部
义乌市政府采购中心
二00八年九月五日

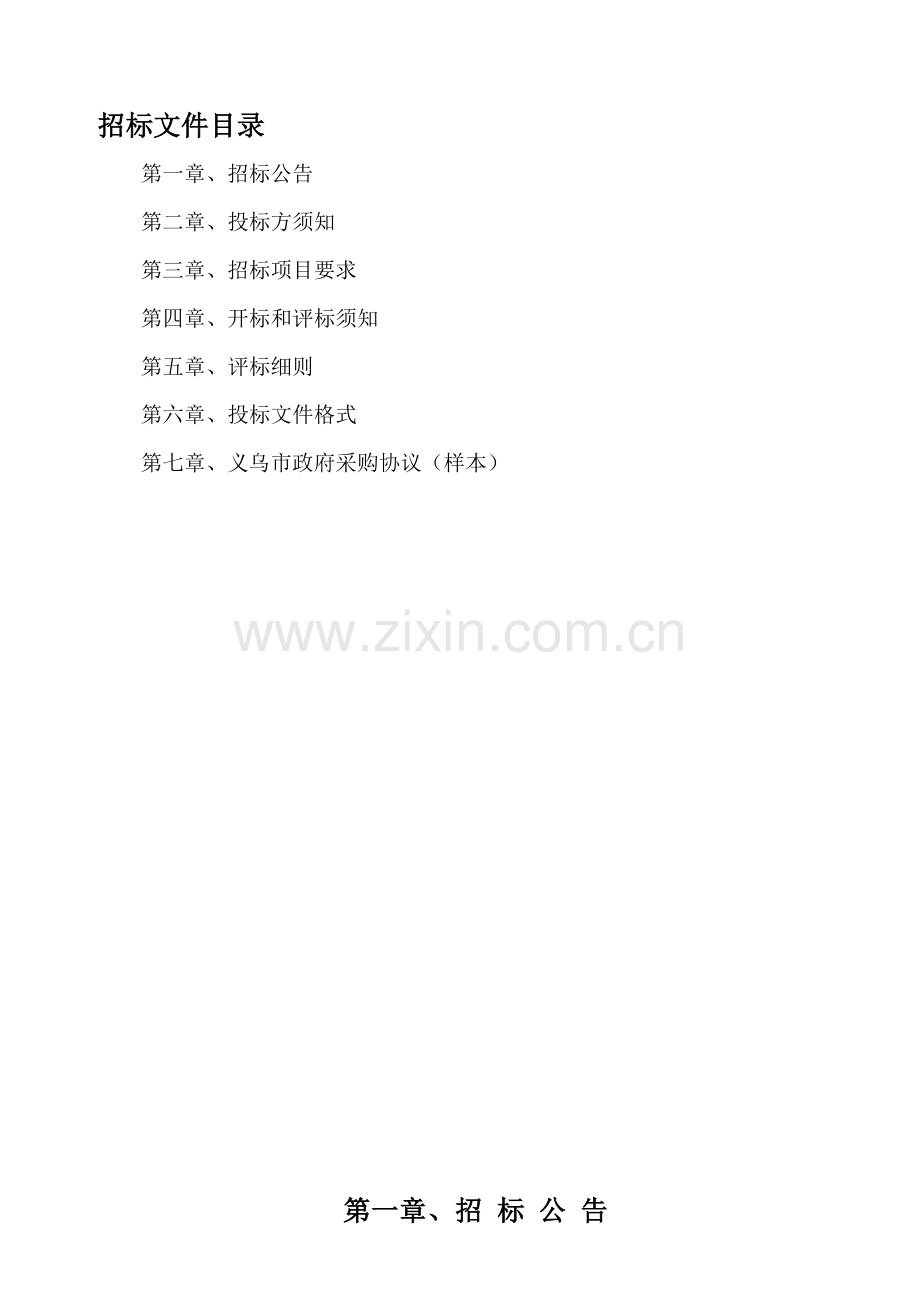

招标文件目录
第一章、招标公告
第二章、投标方须知
第三章、招标项目要求
第四章、开标和评标须知
第五章、评标细则
第六章、投标文件格式
第七章、义乌市政府采购协议（样本）

第一章、招 标 公 告
受浙江省义乌市杨宅泵站改造工程建设指挥部委托，就其单位采购水轮发电机组及其隶属设备项目进行公开招标采购，欢迎中国有供货能力厂（商）家参与投标。
1、采购编号：YWCG257GK。
2、采购内容：400kw水轮发电机组及其隶属设备4套，具体为：4台立式轴流式水轮机、4台调速器、
4台发电机、4套励磁系统、4套机组自动化元件等。
3、投标人资格要求：中国含有独立法人资格，符合《中国政府采购法》要求含有条件，有较强经济技术实力、良好信誉和售后服务能力，有该行业国家要求必备资质、资格供给商。
4、购置标书时间和地点：于9月8日至9月23日早晨8：30－11：30，下午2：00-5：30（节假日除外）到义乌市政府采购中心（义乌市江滨北路279号365便民服务中心3楼报名窗口）购置招标文件。本标书售价500元，售后不退。（网址：）
报名处联络人：刘旭邦 陈杭军 85570067（传真）
购置标书截止时间以后至开标前一天，潜在供给商仍可获取采购文件，但该供给商不得对本采购文件提出异议。
5、技术答疑：需澄清问题应以传真方法于9月23日17：30时前传至招标方。
浙江省义乌市杨宅泵站改造工程建设指挥部：龚 斌
义乌市政府采购中心： 何阳 （Fax）。(E－mail:)
6、购置标书时，必需携带《义乌市政府采购供给商身份识别卡》原件和复印件、单位营业执照副本原件和加盖单位公章复印件、法定代表人授权书（原件）、被授权人身份证、投标人介绍等资料。
经资格审查合格报名供给商，不得无故放弃投标，确有特殊情况不能参与投标，须以书面形式向采购人陈说原因，并报义乌市招管办立案。无合理原因或理由放弃投标，义乌市招管办将按不良行为给予统计。
7、办理《义乌市政府采购供给商身份识别卡》详情请查阅“ 关键文件”栏“《义乌市政府采购供给商身份识别卡》申领须知（义招管办【】18号）”。联络电话：。办理地点：义乌市江滨北路281号建设大楼4楼义乌市招投标监督管理办公室406室。
8、投标截止及开标时间：9月28日早晨9：30时。
9、开标地点：义乌市江滨北路279号365便民服务中心3楼。
请供给商于9月28日早晨9：30之前将投标书送至义乌市365便民服务中心3楼政府采购窗口。
10、投标方应于9月28日早晨9：30时前向招标方提供投标确保金人民币：壹拾万元整。（外地用户请用银行汇票或现金方法交纳投标确保金；当地用户能够现金、银行本票或转帐支票方法交纳投标确保金，并在用途栏注明“政府采购确保金”字样）
银行帐号名称：义乌市政府非税收入汇缴专户
银行帐号：677
开户银行：义乌市工商银行
浙江省义乌市杨宅泵站改造工程建设指挥部
义乌市政府采购中心
二00八年九月五日
第二章、投标方须知
一、说明
1、适用范围
1.1 本招标文件仅适适用于此次招标采购所叙述货物和服务项目。
2、定义
2.1“招标方”系指组织此次招标义乌市政府采购中心和浙江省义乌市杨宅泵站改造工程建设指挥部。“采购人”为浙江省义乌市杨宅泵站改造工程建设指挥部。
2.2“投标方（人）”系指向招标方提交投标文件供给商。
2.3“货物”系指供方按招标文件要求须向需方提供一切设备、机械、仪器仪表、备品备件、工具、手册及其它相关技术资料和文字材料。
2.4“服务”系指招标文件要求供方须负担运输、技术支持、培训、维修保养及其它类似服务。
2.5“【*】”标识且加黑文字系指必需满足不能负偏离或必需应答条款。
3、合格投标方
3.1 含有独立负担民事责任能力。
3.2 含有良好商业信誉和健全财务会计制度。
3.3 含有推行协议所必需设备和专业技术能力。
3.4 有依法交纳税收和社会保障资金良好统计。
3.5 参与此次政府采购活动前三年内，在经营活动中没有重大违法统计。
3.6 法律、行政法规要求其它条件。
3.7 该行业国家要求必备资质、资格。
3.8 本《招标文件》要求其它条件。
4、投标费用
4.1不管投标过程中作法和结果怎样，投标方应负担全部和投标相关全部费用。招标方在任何情况下均无义务和责任负担上述这些费用。
5、尤其说明
5.1假如投标方为联合体，则联合体各方全部应符合本招标文件对投标方资格要求，同时提交联合体协议书，并注明主办单位。
二、招标文件
6、招标文件组成
6.1招标文件除本《招标文件》内容外，招标方在招标期间发出质疑回复、补遗书和其它正式有效函件，均组成招标文件组成部分。
6.2 投标方应认真对照阅读招标文件中全部事项、格式、条款和技术规范等。投标方没有根据招标文件要求提交全部资料，或投标方没有对招标文件在各方面全部做出实质性响应是投标方风险，并可能造成其投标被拒绝。
7、招标文件解释
7.1 投标方在收到招标文件后，若有问题需要澄清，应于收到招标文件后以书面形式（包含书面文字、电传、传真、电报等，下同）在9月23日17：30之前向政府采购中心提出，政府采购中心和采购人商议后，将给书面回复，并通知全部参与投标单位。
8、招标文件修改
8.1 在投标截止时间前，招标方有权修改招标文件。招标方可主动地或在解答投标方提出澄清问题时对招标文件进行修改。
8.2 招标文件修改将以书面形式通知全部购置招标文件投标方，并对其含有约束力。投标方在收到上述通知后，应立即向招标方回函确定。
8.3 为使投标方准备投标时有充足时间对招标文件修改部分进行研究，招标方可在投标截止前通知投标方，合适延长投标截止期。
8.4 招标文件澄清、答疑、修改、补充文件是招标文件组成部分，投标方须根据招标文件澄清、答疑、修改、补充文件要求参与投标，投标方没有做出实质性响应是投标方风险，并可能造成其投标被拒绝。
三、投标文件
9、投标文件语言、计量及货币
9.1 投标及投标方和采购相关来往通知、函件和文件均应使用汉字编写。
9.2 除在技术规格中另有要求外，计量单位应使用公制单位。
9.3 投标货币为人民币：元。
10、对投标文件要求
10.1 投标方应仔细阅读招标文件全部内容，按招标文件要求提供投标文件，并确保所提供全部资料真实性，以使其投标对招标文件做出实质性响应，不然，其投标可能被拒绝。
10.2 在招标文件对货物技术要求中，投标方必需充足应答应满足用户强制性需求，如“【*】”等，不然将造成废标。
11、投标文件组成
11.1 投标文件由技术标和商务标组成。技术标是对参投货物技术规范描述和参投单位资格描述，并包含资格、资信和服务等内容。
11.2 递交投标文件应分为技术标和商务标，技术标为除商务报价及价格组成外全部内容，且技术标和商务标分开密封。技术标（含资信和服务）不得含商务报价，不然作废标处理。【*】
11.3 技术标组成
11.3.1 投标方资格、资信合格性相关证实及资料：投标人应提交证实其有资格参与投标和中标后有能力推行协议文件，并作为其投标文件一部分；假如投标人为联合体，则联合体各方应分别提交资格文件、联合体协议并注明主办人（主办人须符合合格投标人资格）。投标人提交合格性证实文件应使招标方满意，投标人在投标时应是符合条件投标人。其具体内容为：
1) 相关资格申明函；
2) 投标方（包含关键配套设备厂家）营业执照原件或复印件（盖章）；
3) 法人代表证实或法人代表授权委托书；
4) 投标人身份证复印件；
5) 关键设备制造厂家授权书（或联合体投标书）；
6) 投标方（包含联合体各方）情况表；
7) 近三年来类似项目标业绩表及用户反应情况；
8) 投标方认为必需资料。
11.3.2 投标货物、服务符合性相关证实及技术资料：投标人须提交参投货物具体技术文件，其形式能够是文字资料、图纸和数据等，证实其拟供货物和服务符合招标文件要求技术响应文件，作为投标文件一部分。其具体内容为：
1) 《货物简明说明一览表》及产品样本、说明书、具体结构图等印刷资料；
2) 各关键设备结构特点、参数指标、质量确保方法等；
3) 产品判定证书和检验汇报；
4) 规范偏离表；
5) 设备在设计、制造、检验、试验方面关键标准；
6) 设备生产关键工艺装备和关键检测设施拥有情况和现实状况；
7) 产品质量确保承诺和售后服务内容；
8） 备品备件和专用工具表
9) 投标文件技术规格书所要求提供内容，如对参投设备描述表格、图形和数据等资料。
11.4 商务标组成
1) 投标书；
2)《开标一览表》；
3) 项目分项报价表；
4）其它投标方认为有必需提供资料。
12、投标报价
12.1投标报价应以人民币为结算货币。须包含全部设备价款（包含附件、备品备件、专用工具和预埋件等）、运输装卸费（包含保险）、安装指导及调试费、技术支持费、售后服务费、培训费和税费等一切费用。投标报价为投标方所能承受最低、最终一次性报价。须由中标单位开具正式发票。投标方投标报价为整个采购项目标总报价，如有漏项，视同已包含在其总项目中，协议总价不做调整。
12.2投标方应在投标书和《开标一览表》上写明投标货物单价和投标总价。假如大写金额和小写金额不一致，以大写金额为准；总价金额和单价汇总金额不一致，以单价金额计算结果为准；单价金额小数点有显著错位，应以总价为准，并修改单价；对不一样文字文体投标文件解释发生异议，以汉字文件为准。
12.3 采购项目只许可有一个报价，有选择报价将不予接收。【*】
13、投标确保金
13.1 投标确保金为投标文件组成部分之一。
13.2 投标方应在开标前1小时内，把足额投标确保金交至义乌市江滨北路279号365便民服务中心3楼政府采购窗口。
13.3 投标确保金形式：外市用户请用银行汇票或现金方法交纳投标确保金；本市用户能够现金、银行本票或转帐支票方法交纳投标确保金，并在票据用途栏注明“政府采购确保金”字样。
13.4 未按要求提交投标确保金投标，将被视为无效投标。
13.5 若发觉有意串标或提供虚假证实材料者，将被视为无效投标，并没收其投标确保金。
13.6 未中标投标方确保金，在确定中标人后3日内退还。
13.7 假如在要求开标时间后，投标方在投标使用期内撤回投标或放弃中标，将没收其投标确保金。
13.8 中标投标方投标确保金，在协议签署并立案完成后3日内退还（不计息）。确保金退付在义乌市365便民服务中心三楼政府采购窗口办理，到时须提供采购人同意退付说明、法人委托书一份（必需法人亲笔签字，加盖单位公章）、采购中心出具确保金收据原件或复印件一份、前来办理退款人身份证原件、已开具正式凭证还须出具退款单位开退确保金收据一份。
14、投标使用期
14.1 投标文件从开标之日起，投标使用期为60天。
14.2特殊情况下，在原投标使用期截止之前，招标方可要求投标方同意延长使用期，这种要求和回复均应以书面形式提交。在这种情况下，本须知中相关投标确保金退还和没收要求将在延长了使用期内继续有效。投标方可拒绝这种要求，其投标确保金将不被没收。接收延长投标使用期投标方将不会被要求和许可修正其投标，而只会被要求对应地延长其投标确保金使用期。
15、投标偏离及提议
15.1 投标方如对采购项目标要求在技术和商务方面有偏离，均须在规范偏离表中提出。
15.2 投标方能够在投标文件中对采购设备技术规格要求提出推荐和替换意见，但所提出意见应优于招标文件中提出响应要求，而且使招标方满意。
16、投标文件格式和装订
16.1 投标方应按招标文件中第六章提供“投标文件格式”填写并装订。
四、投标文件递交
17、投标文件签署和盖章
17.1 投标方应按本投标须知要求，提交投标文件正本和副本。正本和副本如有不一致时，以正本为准。投标文件正本必需用不退色墨水书写或打印（副本能够复印），并由投标方法定代表人或其法定代表人授权代表签署；若系授权代表签署，应将法定代表人授权投标委托书装订在投标文件技术标书内。投标方单位名称应为全称，并加盖公章。
17.2 投标文件任何一页不得涂改、行间插字或删除。如有错漏必需修改，修改处须由同一签署人签字并加盖公章。因为字迹模糊或表示不清引发后果由投标方负责。
18、投标文件密封和标识
18.1标书封面左上角处应有“正本”或“副本”清楚文字。
18.2投标文件应按以下方法装袋密封标识：技术标包装袋内装技术标正本一份副本六份，商务标包装袋内装商务标正本一份和副本二份；包装封面上应标明“采购编号、投标项目名称、商务标（或技术标）、投标方名称”等，并注明“于9月28日早晨9：30前不准启封”字样；封口应加盖单位公章。
19、递交投标文件地点和截止时间
19.1投标文件递交地点：义乌市江滨北路279号365便民服务中心3楼政府采购窗口；招标方在开标前1小时接收投标文件。投标文件必需由法定代表人或授权代表递交。
19.2 投标截止时间： 9月28日早晨9：30（即开标时间），招标方将拒绝在投标截止时间后递交投标文件。
19.3投标截止前，许可投标方更改或撤回投标文件，但须有投标方法定代表人或其授权代表签署书面申请。投标截止后，投标文件不得更改。

第三章、招标项目要求
一、综合说明
1、项目简述及《招标货物一览表》
杨宅泵站改造工程在浙江省义乌市区西南方向义乌市江上（原杨宅水轮泵站下游），距下游佛堂水文站0.4km，水电站为河床式，电站装机容量4×400kW，计划于初投运。供方需按招标项目标要求完成设备设计、制造、运输、安装、调试、试运行、技术支持、培训、售后服务等工作。
招标采购关键设备情况：
《招标货物一览表》
序号
设备名称
技术条件
数量
1
水轮机
水轮机型式为立轴、轴流定桨式，混凝土蜗壳、包角180°
电站额定水头3.6m，最大毛水头4.75m，最小水头2.48m
（注：参考选型为ZDJ6-LH-200，ZD709-LH-200）
4台
2
调速器
和水轮机配套
（注：初步设计选型YWT-1000，供参考）
4台
3
发电机
立式、三相、风冷、同时水轮发电机
额定功率400kW(500kVA)，额定电压：0.4kV
（初步设计选型SF400-36/2600 ）
4台
4
励磁装置
和发电机配套，微机型自并激可控硅整流励磁系统
4台
5
机组自动化元件
计算机控制，自动化程度高
4套
注：1、型号仅供参考，投标单位能够选择实质上优于或相当于技术规范要求替换型号。
2、提供预埋件和项目后两年期间所需地完整备品备件和专用工具等。
2、电站关键参数及说明
2.1 前池水位
正常水位 54.20m
发电死水位 53.00m
2.2下游水位
正常尾水位（装机满发） 50.13m
设计尾水位（Q=13.6 m3 ） 75.40m
2.3 电站厂房型式：河床式厂房
2.4 电站水头
额定水头 3.6m
最大毛水头 4.75m
加权平均水头 3.66m
最小水头 2.48m
2.5 工程规模及效益
电站装机容量 4×400kW
多年平均发电量 596万kWh
年装机利用小时数 3725h
2.6 电站关键任务
电站关键任务为发电。
2.7 水电站关键高程
发电机层地面高程 56.478m
水轮机中心高程 51.25m
水轮机层地面高程 52.667m
吊车轨顶高程 64.90m
尾水管底板高程 45.99m
2.8 电气主接线
电站电气主接线采取四机二变单母线接线方法
2.9 电站发电机应含有进相运行条件，进相运行容量应大于40%额定容量。
2.10 电站厂用电为：交流380/220V，控制及信号电源为直流220V。
2.11 电站选择计算机监控系统和微机继电保护装置。
2.12 机组自动化元件应按微机监控要求配置。
2.13 交通运输
（1）铁路
最近火车站为义乌站
（2）公路
水电站距义乌市区约14km。
3、相关事项
3.1 相关投标方（人）资格资质
（1）含有独立签订协议权利。
（2）在专业技术、设备设施、人员组织、业绩经验等方面含有设计、制造、质量控制、经营管理对应资格和能力。
（3） 含有完善质量确保体系。
（4） 含有设计、制造和招标设备相同/相近设备1到2台套2年以上良好运行经验、在安装调试运行中未发觉重大设备质量问题或已经有有效改善方法；或主机设备有对应业绩厂商技术合作或技术支持。
（5） 含有良好银行资信和商业信誉，没有处于被责令停业，财产被接管、冻结、破产状态。
（6）全部参投设备按国家标准或行业标准设计制造；或持有国家电力企业安全运行和发输电部(包含原电力工业部安全生产协调司〉颁发入网许可证。
3.2 相关协调会（设计联络会）
在实施协议过程中，由业主、监理单位、设计单位和承包单位参与协调会对承包单位提交图纸资料进行审查和讨论，并就协议相关事宜形成会议纪要，该纪要经业主和承包单位首席代表签字后生效，作为协议补充文件。
协调会暂定二次，第一次在协议生效后40天内召开，第二次协调会时间在第一次协调会上协商确定。
每次协调会时间通常为2天，业主方代表和设计单位代表不超出6人参与，业主方代表和设计单位代表差旅费及其它会务费用由承包单位负担，且单独列出，并包含在协议总价中。
协调会上对承包单位提交图纸和资料进行审查和确定，承包单位不能所以而推卸应负担一切责任和义务。
3.3 相关联营体投标
本项目可由水轮机制造厂商一家参与投标，并负责成套本项目本协议其它设备，成套其它设备制造厂商应含有负担本项目设备生产能力，且技术力量强、制造工艺优异、产品信誉好。也许可两家或两家以上企业（厂）组成联营体参与投标，共同地和分别地负担责任。
联营体所提交投标文件应满足以下要求：
（1）联营体每一组员均应提供资格证实文件和资料。
（2）应指定联营体中一个组员作为主办人，并应授权该主办人代表联营体任何组员和全体组员接收指示和负担责任。
（3）主办人应负责全部协议实施，包含支付。
3.4 相关标准和规范
承包单位提供货物必需符合以下标准、规范和技术条件要求，并应完全符合本协议要求。
GB/T15468- 水轮机基础技术条件
GB10969-89 中小型水轮机通流部件技术条件
GB8564- 水轮发电机组安装技术规范
GB/T15469-95 反击式水轮机空蚀评定
DL443-91 水轮发电机组设备出厂检验通常要求
DL507-93 水轮发电机组开启试验规程
GB11805-89 大中型水电机组自动化元件及其系统基础技术条件
GB191-90 包装储运图示标志
GB2537-81 汽轮机油
GB/11920 电站电气部分集中控制装置通用技术条件
JB/T8660-1997 水电机组包装、运输和保管规范
GB755- 旋转电机 定额和性能
GB7894- 水轮发电机基础技术条件
GB8564- 水轮发电机组安装技术规范
GB2423.4-81 电工电子产品基础试验规程
GB/1497 低压电器基础标准
GB/998 低压电器基础试验方法
SL321- 大中型水轮发电机基础技术条件
JB/T10180- 水轮发电机推力轴承弹性金属塑料瓦技术条件
JB/T8660-1997 水电机组包装、运输和保管规范
GB/T9652.2-1997 水轮机调速器和油压装置试验验收规程
DL/T583-1995 大中型水轮发电机静止整流励磁系统及装置技术条件
选择标准，应是在招标书发出前已颁布最新版本。
3.5 环境保护要求
全部电气和水力机械设备均不得含有多氯联苯（PCB）材料。
机组设备应主动采取降低噪音方法，在正常运行时，按要求测得各部位噪音不应大于85dB（A）。
3.6 水轮发电机组参考型号
水轮机转轮直径2.0m，发电机机座号2600，机组额定功率为400kW。下列水轮发电机组型号仅供参考，投标单位能够选择实质上优于或相当于技术规范要求替换型号，并具体描述。
额定转速n=166.7r/min
ZDJ6-LH-200、ZD709-LH-200水轮机
SF400-36/2600发电机
3.7 图 纸 资 料
3.7.1 投标书提供图纸资料
投标单位在投标书中应提供下列图纸资料
（1）投标单位对本协议项目标总体设计思想和关键工艺方案；
（2）投标单位技术优势介绍；
（3）水轮机简明说明书
（4）机组部署图（剖面图和平面图）；
（5）投标单位选择水轮机模型转轮综合特征曲线和水轮机运转特征曲线。
（6）水轮机剖面图和平面图；
（7）投标单位能够提供其它图纸资料。
3.7.2 承包单位提供图纸资料
协议签署生效后，承包单位应在十五（15）天内提交6套所供货物全部技术文件和图纸，其中供协调会（设计联络会）讨论、审查图纸（打有*号）应在八（8）天内提交给招标单位和设计单位，并提供电子图。提交图纸和技术文件以下。
3.7.2.1 水轮机提交图纸和技术文件
*（1）机组部署图（剖面图和平面图）
*（2）水轮机剖面图
*（3）水轮机平面图
*（4）转轮组装图
*（5）主轴密封部件图
（6）转动部分装配图及水导轴承装配图
（7）导水机构装配图
（8）导叶运动轨迹图（附行程和开度曲线）
*（9）机组水、气管路及仪表部署图
（10）顶盖详图
（11）水轮机技术条件
（12）水轮机安装维护使用说明书
（13）水轮机运转特征曲线
3.7.2.2 水轮发电机提交图纸和技术文件
*（1）发电机外形图
*（2）发电机总装配图
（3）制动管路部署图
（4）辅助接线图
（5）测温元件部署图
（6）定子测温接线图
（9）发电机技术文件及电磁数据
（10）发电机安装维护使用说明书
3.7.2.3 调速器部分
*（1）调速器总装图
（2）调速器系统图
*（3）调速器外形尺寸及基础图
（4）电气原理图
（5）直流操作图
（6）定子测温接线图
（9）电气接线图和端子图
（10）液压系统图
（11）使用说明书、技术条件
3.7.2.4励磁装置部分
（1）励磁系统原理接线图
（2）励磁系统操作接线图
*（3）励磁装置各屏面部署图、设备材料表、外形尺寸
（4）励磁变压器技术参数及总装图
（5）励磁装置端子接线图
（6）励磁装置技术条件及安装、调试、使用说明书
3.7.2.5自动化部分
（1）机组自动控制机械液压系统图
（2）机组自动操作方框图
（3）自动化元件明细表、关键自动化元件技术说明书，装配图
（4）测温制动柜原理图
（5）测温制动柜系统图、基础图
（6）测温制动柜接线图
（7）测温制动柜端子图
（8）温度巡检仪说明书
3.8 投标报价
投标方投标报价为整个采购项目标总报价，如有漏项，视同已包含在其总项目中，协议总价不做调整。投标报价应按招标文件投标报价要求分类分项报价，备品备件和专用工具如没有报价则认为已含在主机设备报价中。投标报价表后应附有下列附表（和投标报价书一起装订在商务投标书中）：
（1）水轮机、发电机分项报价表
（2）水轮机、发电机备品备件和专用工具表
（3）调速器分项报价表和备品备件表
（4）励磁装置分项报价表和备品备件表
（5）自动化元件清单

二、水轮发电机组及其隶属设备技术规范
（一）水轮机技术规范
4、技术性能确保
4.1 水轮机型式和型号
（1）水轮机型式为主轴、轴流定桨式，混凝土蜗壳、包角180°。
水轮机和发电机刚性连接，从发电机往水轮机方向看为顺时针旋转。
（2）投标单位选择水轮机型号及关键参数（请在投标书描述）。
4.2 额定水头及代表性工作水头
电站额定水头3.6m，最大毛水头4.75m，最小水头2.48m。
4.3 额定出力和出力确保值
（1）在额定水头3.6m，额定转速为166.7r/min时，水轮机出力确保值大于437kW，同时应满足其它水头下出力确保值。
（2）当水轮机工作水头大于额定水头（3.6m）时，要求水轮机能超出额定出力稳定运行，其最大出力应能达成110%额定出力要求。
（3）填写出力确保值（表4.1）
表4.1 出 力 保 证 表
水头（m）
许可吸出高度（m）
出力（kW）
最大水头4.75

运行水头4.0

额定水头3.6

最小水头2.48

注：吸出高度统一按Hs=10-50/900-Kσm×H计算
4.4额定效率和效率确保保值
（1）投标单位应按所选择水轮机性能，给定水轮机效率确保值。效率确保值应以相同条件下模型转轮试验测定数据为依据，结合投标单位制造工艺水平和原型转轮和模型转轮不一样直径效率修正值，给定原型水轮机效率确保值。
原型水轮机和模型水轮机不一样转轮直径效率修正值按下式计算：
△η=2/3（1-ηMmax）[0.7-0.7（D1M/D1T）0.2(Hm/Hp)0.1]-ηx
ηMmax——模型水轮机最高效率
D1M——模型水轮机转轮公称直径
D1T——原型水轮机转轮公称直径
ηx——实际尾水管和水轮机要求尾水管差异效率修正值
（2）填写不一样水头、不一样出力时效率确保值（表4.2）
表4.2 效 率 保 证 值
水 头
（m）
效 率
%
额 定 出 力 百 分 数
75%
90%
100%
运行水头4.45
模型

原型

运行水头4.0
模型

原型

额定水头3.6
模型

原型

最小水头2.48
模型

原型

（3）加权平均效率确保值
水轮机加权平均效率按下式计算
W1η1+W2η2+W3η3+…… ΣWiηi
ηove= ————————————— = ————
100 100
式中Wi为对应于表4.3中对应工况效率加权系数，且ΣWi=100（表中Nr为水轮机额定出力）
表4.3 不一样工况效率加权系数

出力加权系数Wi

水头(m)
75%Nr
90%Nr
100%Nr
累计
运行水头4.45
0.00
0.00
8.70
8.70
运行水头4.0
1.90
4.20
12.10
18.20
额定水头3.6
5.90
11.30
37.90
55.10
最小水头2.48
18.00
0.00
0.00
18.00
小 计
25.8
15.50
58.70
100

（4）对效率确保值要求
①在额定水头3.6m，发额定出力437kW时，确保原型水轮机效率不低于89.5%；
②在全部运行范围内，原型水轮机最高效率确保值不低于92%；
③水轮机在表4.3所列水头和条件下，按额定转速运行时，原型水轮机加权平均效率确保值不低于85%。
4.5 额定转速和飞逸确保
（1）额定转速
水轮机额定转速为166.7r/min。
（2）飞逸转速
当发电机空载,在最大水头3.6m，导叶为实际运行工况点最大开度情况下，最大飞逸转速为 r/min，并确保机组全部旋转部分能安全承受此飞逸转速5min，不会产生有害损坏或变形。
4.6 空蚀损坏确保
电站水轮机许可吸出高度为 m。水轮机在基准运行时间8000h，其中非正常运行区超负荷运行不超出100 h，低负荷运行不超出800 h情况下：转轮金属失重量不超出 kg；叶片任何点剥落深度不超出 mm，剥落面积不超出 cm2；导水机构和尾水管里衬失重量不超出 kg。
4.7 调整确保
电站为河床式水电站，进水口拦污栅至机组中心线距离为9.3 m，投标单位应计算并给定调整确保值。
（1）机组在额定水头3.6m，额定功率437kW运行时，机组突甩满负荷时最大转速上升率小于 %；蜗壳最大压力上升率小于 %；尾水管真空值小于 m；
（2）机组在4.45m水头、110%额定功率运行时，机组突甩满负荷时最大转速上升率小于 %；蜗壳最大压力上升率小于 %，蜗壳末端最大承压小于 m水柱，尾水管真空值小于 m。
（3）机组GD2值大于 t-m2；
（4）导叶直线关闭时间为 s。
4.8 稳定运行范围及运行稳定性指标确保
（1）在空载情况下应能稳定运行。
（2）在最大水头4.75m和最小水头2.48m范围内，水轮机应在对应水头下机组最大确保功率75%—100%范围内稳定运行。
（3）振动
①在多种运行工况下，包含甩负荷，水轮机各部件不应产生共振和有害变形。
②机组在正常运行工况下，各部轴承垂直振动值不应大于0.07mm。
4.9 导水漏水量确保
在额定水头下，新导叶（确保期内）漏水量不应大于水轮机额定流量0.3%。
投标单位应给定导叶漏水量确保值。
5、设备结构特征
5.1 基础要求
（1）承包单位应核实在大于额定水头下，水轮机最大出力为110%额定出力时机械强度并给确保。
（2）水轮机通流部件应符合GB/T10969-1996《水轮机通流部件技术条件》要求。
（3）水轮机结构应做到便于拆装、维修。对易损部件应便于检验、更换，在不拆卸发电机转子、定子和水轮机转轮、主轴等部件情况下，更换水轮机导轴承瓦、冷却器、主轴密封和导水机构传动部件。
（4）通常和水接触紧固件均应采取防锈和耐腐蚀材料制造或对应方法。
（5）全部承受水压、油压、气压部件、须按要求要求在厂内进行耐压试验。
（6）设备出厂前，需对关键部件按要求进行检验和试验，合格后方能出厂。
5.2 转轮
（1）转轮采取铸焊结构。转轮材质选择OCr13Ni4Mo(或经电站运行证实抗空蚀性能愈加好不锈钢材料）。
（2）转轮叶片和其它过水部分应确保和模型水轮机转轮几何相同，其粗糙度不超出Ra1.6μm。
（3）转轮叶片应采取优异工艺制造，确保叶片几何形状正确性。
（4）承包单位应提供转轮叶片型线检验样板，以供检验和修复时使用。
（5）转轮应有防泄水锥脱落方法。
（6）转轮加工完成，应在厂内做静平衡试验和无损探伤。
5.3 主轴
（1）主轴采取经过热处理35号（或45号）钢锻制而成，主轴为外法兰型式。
（2）主轴应有足够强度和刚度，其尺寸应能满足发电机最大功率扭矩传输要求，并可在包含最大飞逸转速范围内任一转速下运转，而不产生有害振动、摆动和变形。
（3）水轮机和发电机连接起来旋转部分临界转速最少比最大飞逸转速高20%。
（4） 水轮机和发电机轴在厂内连接后应按GB8564-《水轮发电机安装技术规范》要求进行轴线检验。
（5） 主轴应全部精加工。在出厂前和轴承配合表面要抛光，其粗糙度不超出Ra0.8μm。
（6）主轴在出厂前应进行超声波无损探伤检验。
5.4 主轴密封
（1）主轴密封型式可采取接触密封或不接触密封，但均要求其工作可靠、漏水量少、结构简单，便于检修和观察。
（2）主轴密封件材料应耐磨和防锈蚀。
（3）接触密封应设有压紧量手动调整或自动赔偿调整装置。
5.5 水导轴承
（1）轴承采取自润滑稀油轴承，其结构应可靠和便于检修。轴承运行时，应确保不漏油、不甩油，机组从最大飞逸转速惯性滑行直至停机（不加制动）全部过程中，轴承应能安全承受。
（2）轴承轴瓦采取巴氏合金材料，导轴瓦应在制造厂内和主轴轴颈配装合格，不需在工地研刮。
（3）轴承应配置冷油器和Pt100测温元件，包含进、排水管路上监控仪表。
（4）轴承冷却水中止后，机组仍能安全运行10min。
（5）在连续运转条件下，轴瓦最高温度应不超出70℃。
5.6 顶盖、支持盖和底环
（1）顶盖和底环采取钢板焊接或铸焊而成整体结构，应含有足够强度和刚度。
（2） 顶盖和底环在导叶活动范围内应设置可拆卸，易更换不锈钢抗磨板，或堆焊不锈钢（堆焊不锈钢厚度在加工后大于3mm）。
（3）顶盖上应设真空补气阀，顶盖采取自流排水。
（4）顶盖和底环上导叶轴套孔必需确保同心度。
（5）支持盖整体铸造而成，装和顶盖上。
5.7 导水机构
（1）导叶设计应使从全开位置至空载开度位置范围内，导叶水力矩特征含有自关闭趋势。
（2） 导叶数及导叶开口应满足水轮机过流量要求，导叶最大开口应留有一定裕量。当
