盖梁销棒法施工方案计算书

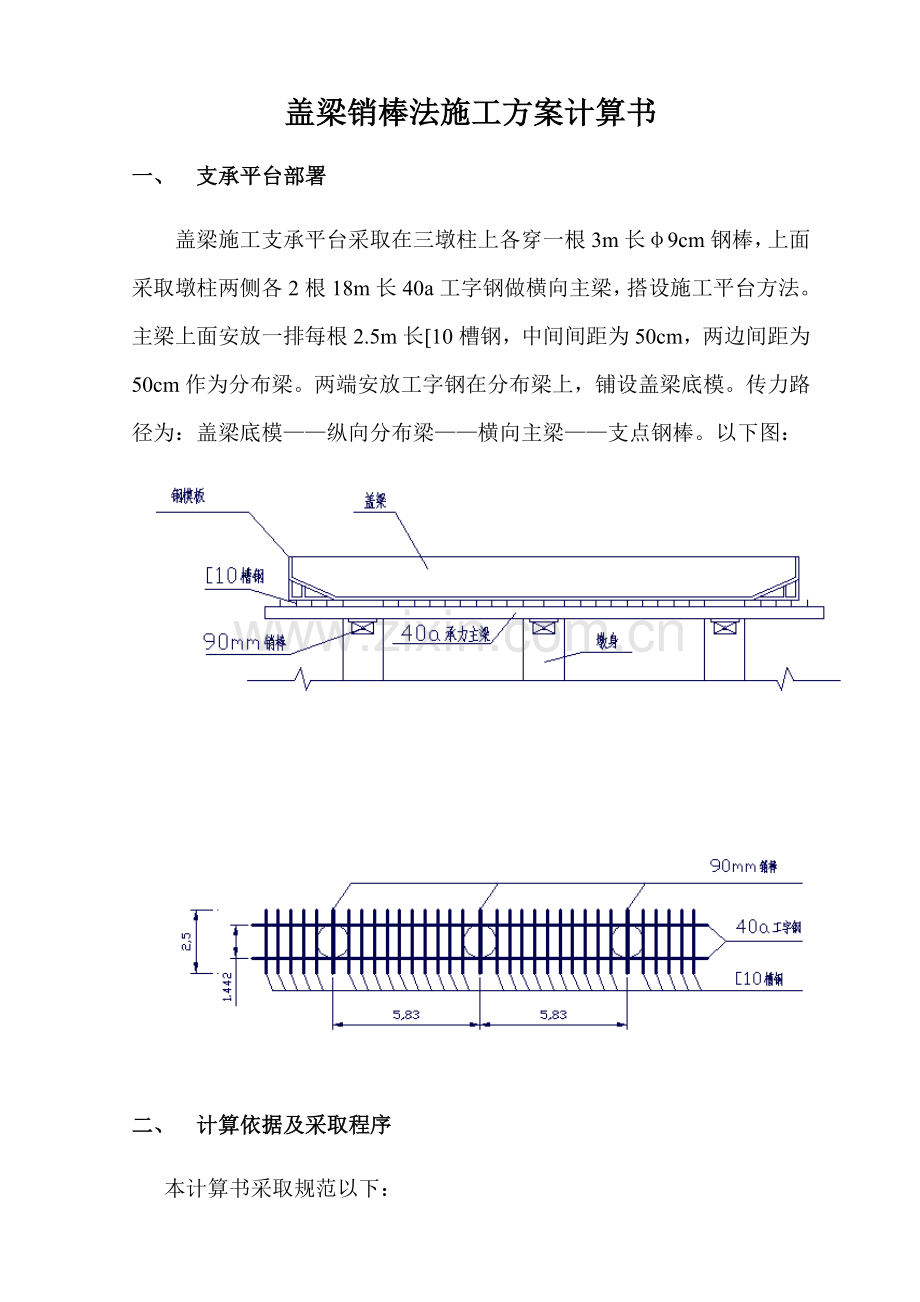

一、 支承平台部署
盖梁施工支承平台采取在三墩柱上各穿一根3m长φ9cm钢棒，上面采取墩柱两侧各2根18m长40a工字钢做横向主梁，搭设施工平台方法。主梁上面安放一排每根2.5m长[10槽钢，中间间距为50cm，两边间距为50cm作为分布梁。两端安放工字钢在分布梁上，铺设盖梁底模。传力路径为：盖梁底模——纵向分布梁——横向主梁——支点钢棒。以下图：

二、 计算依据及采取程序
本计算书采取规范以下：

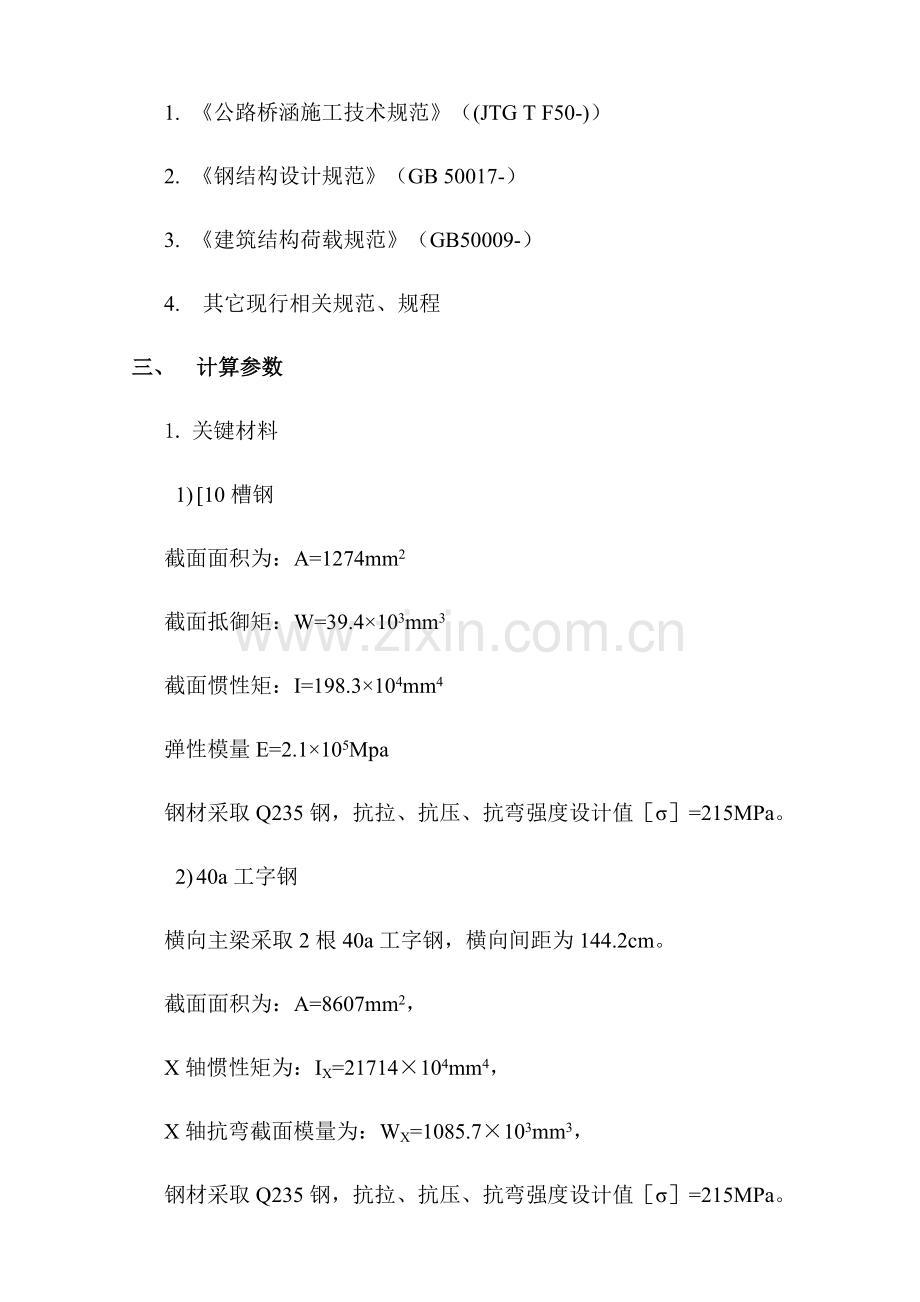

1. 《公路桥涵施工技术规范》（(JTG T F50-)）
2. 《钢结构设计规范》（GB 50017-）
3. 《建筑结构荷载规范》（GB50009-）
4. 其它现行相关规范、规程
三、 计算参数
1. 关键材料
1) [10槽钢
截面面积为：A=1274mm2
截面抵御矩：W=39.4×103mm3
截面惯性矩：I=198.3×104mm4
弹性模量E=2.1×105Mpa
钢材采取Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215MPa。
2) 40a工字钢
横向主梁采取2根40a工字钢，横向间距为144.2cm。
截面面积为：A=8607mm2，
X轴惯性矩为：IX=21714×104mm4，
X轴抗弯截面模量为：WX=1085.7×103mm3，
钢材采取Q235钢，抗拉、抗压、抗弯强度设计值［σ］=215MPa。
3）钢棒
钢棒采取φ90mm高强钢棒(A45)，
截面面积为：A=3.14×452=6358.5mm2，
惯性矩为：I=πd4/64=3.14×904/64=321.899×104 mm4
截面模量为：W=πd3/32=7.1533×104 mm3
抗剪强度设计值［τ］=125Mpa。
2. 设计荷载
1）砼自重
砼方量：V=36.16m3，钢筋砼按26KN/m3计算，
砼自重：G=36.16×26=940.16KN
盖梁长16.415m，均布每延米荷载：q1=57.24kN/m
2）组合钢模板及连接件0.75 kN/m2，侧模和底模每延米累计4.4m2， q2=3.3kN/m
3）[10槽钢
2.5m长10a槽钢间距0.5m，共30根，每延米1.83根，累计：q3=1.83×2.5×0.1KN/m=0.458kN/m
4）40a工字钢
共2根，当根长18米，共重：2×18×67.56kg=2432.16kg
q4=24.3KN
5）施工荷载
小型机具、堆放荷载：q5=2.5 KPa
振捣混凝土产生荷载：q6=2 KPa
3.荷载组合及施工阶段
盖梁自重及支架自重均按恒载考虑组合系数1.2，施工荷载按活载考虑组合系数1.4。
四、受力模型
1）[10槽钢分布梁计算模型：
[10槽钢分布梁直接承受底模以上自重，[10槽钢分布在圆柱两侧40a工字钢上，工字钢主梁紧贴圆柱，间距为144.2cm，故[10槽钢分布梁计算跨径为144.2cm，盖梁底宽为160cm，按简支梁计算，以下图

2）工字钢主梁计算模型：
工字钢主梁承受由每根槽钢分布梁传来重力，按均布荷载考虑，2根工字钢各承受1/2力，工字钢搭在三圆柱预埋钢棒上，故工字钢计算跨径为圆柱中心间距，取为5.827m，按两端外伸悬臂计算。以下图

3）钢棒计算模型
钢棒为悬臂结构模型，工字钢紧贴圆柱，故只考虑钢棒受剪，6个支点抗剪截面分担承受上面传来重力。

五、计算结果
1. [10槽钢分布梁计算
荷载q=1.2×(q1+q2)+1.4×(q5+q6)=1.2×(57.24+3.3)+1.4×(2.5+2)=78.95KN/m
[10槽钢分布梁布设最大间距0.5m，单根最大承受
0.5×78.95=39.48KN，
盖梁底宽1.6m
则单根槽钢均布荷载q=39.48/1.6=24.68KN/m
计算跨径1.442m
跨中弯矩：M=1/8ql2=0.125×24.68×1.4422=6.415KN·m
σ=M/W=6.415/39.4×103mm3=162.82MPa＜【215MPa】
挠度：f=5ql4/384EI=5×24.68×1.4424/(384×2.1×198.3)=0.00334m<[f]=l0/400
=1.442/400=0.00361m (满足要求)
2. 40a工字主横梁计算
荷载：q=1.2×(q1+q2+q3)+1.4×(q5+q6)
=1.2×(57.24+3.3+0.458) +1.4×(2.5+2)=79.5KN/m
40a工字钢设2根，单根承受q=0.5×79.5=39.75KN/m
计算跨径5.827m

弯曲应力
M=1/8ql2=0.125×39.75×5.8272=168.71KN/m
最大弯曲应力δ=M/W=168.71×103/1085.7=155.4MPa<[δW]=215MPa（满足要求）
剪应力

最大剪应力τ=Q/A=（39.75×103×2.381）/8607=11Mpa<[τ]=125MPa （满足要求）
3、挠度计算
整体最大挠度f1=5ql4/384EI=0.0065m<[f]=0.029m （满足要求）

3. 钢棒计算
荷载： Q=（79.5×16.415+24.3×1.2)/6=222.36KN
τ=Q/A=222.36×103/6358.5=34.97MPa<[τ]=125Mpa (满足要求)
六、结论
综合以上计算得悉，此支架方案能满足施工受力要求。
