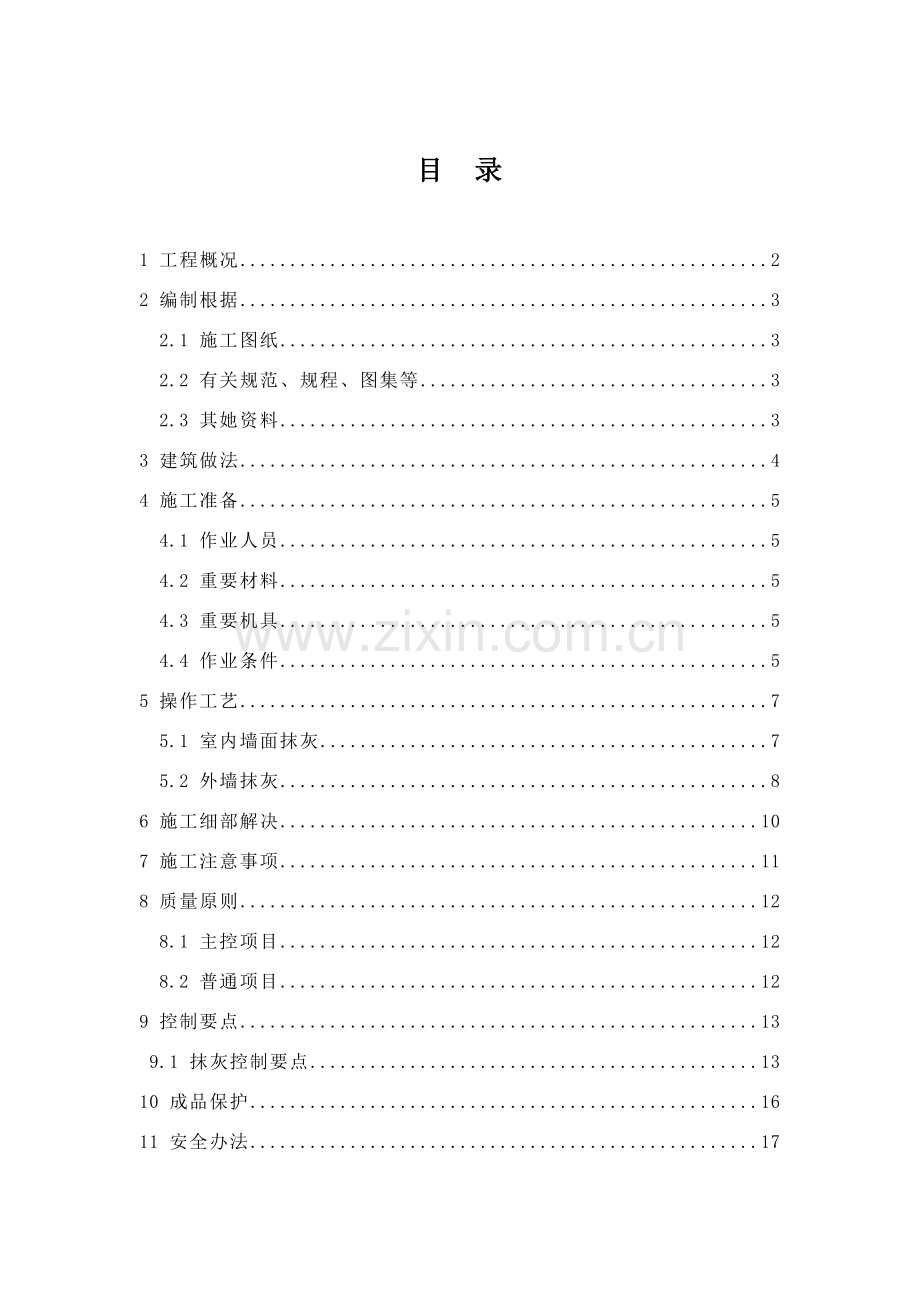

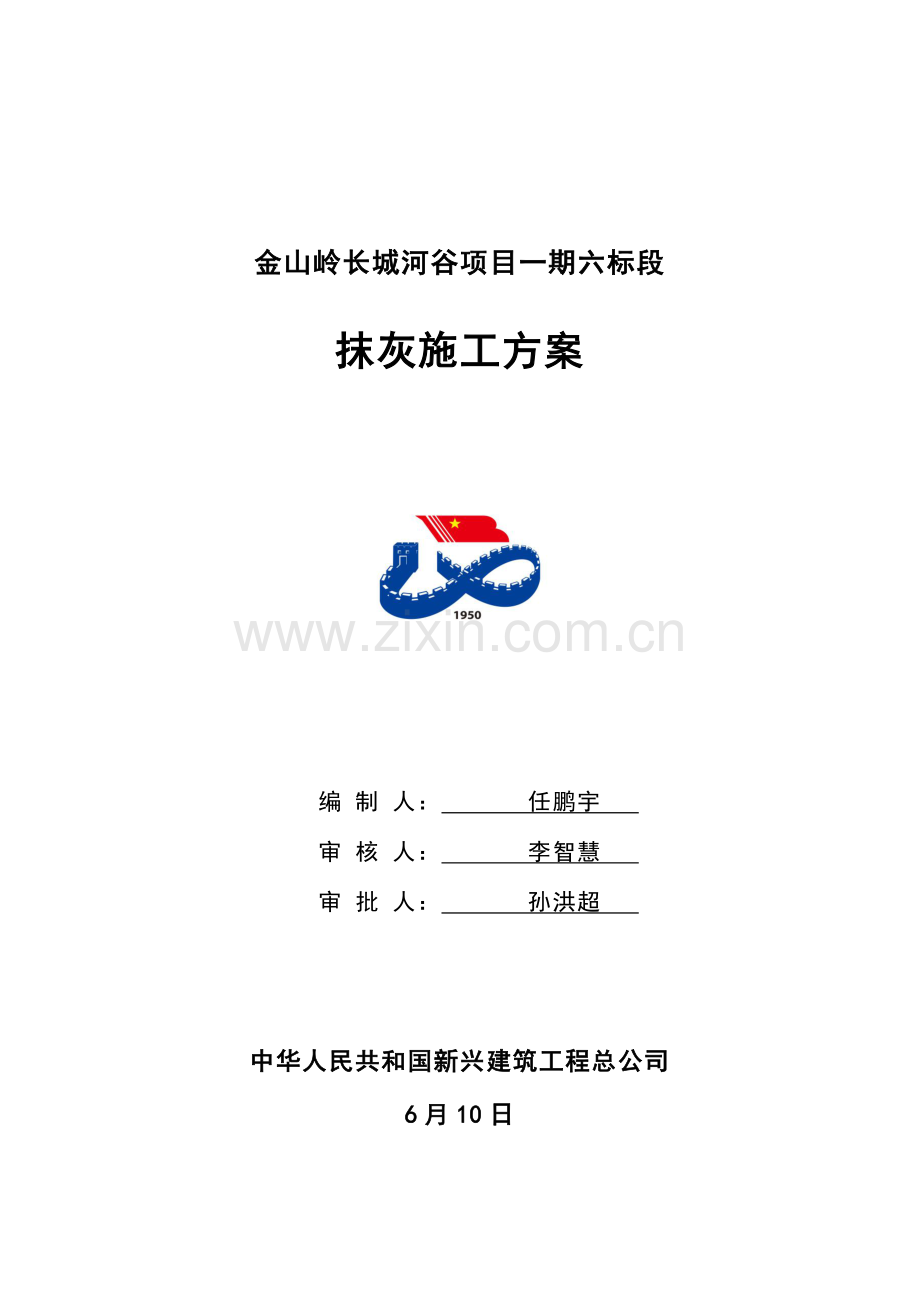

金山岭长城河谷项目一期六标段抹灰施工方案编 制 人： 任鹏宇 审 核 人： 李智慧 审 批 人： 孙洪超 中华人民共和国新兴建筑工程总公司6月10日目 录1 工程概况22 编制根据3 2.1 施工图纸3 2.2 有关规范、规程、图集等3 2.3 其她资料33 建筑做法44 施工准备5 4.1 作业人员5 4.2 重要材料5 4.3 重要机具5 4.4 作业条件55 操作工艺7 5.1 室内墙面抹灰7 5.2 外墙抹灰86 施工细部解决107 施工注意事项118 质量原则12 8.1 主控项目12 8.2 普通项目129 控制要点13 9.1 抹灰控制要点1310 成品保护1611 安全办法1712 环保办法181 工程概况 序号项 目内 容1工程名称金山岭长城河谷项目一期六标段（121#-141#、170#、173#、174#、177#、178#、181#-183#、185#-215#）2工程地址河北省承德市滦平县巴克什营镇3建设规模约33,050.48 平方米4建设单位承德米拉房地产开发有限公司5设计单位广东博意建筑设计院有限公司6监理单位张家口市宣化工程建设监理有限公司7施工单位中华人民共和国新兴建筑工程总公司8勘察单位承德华勘五一四工程勘察设计有限公司9施工范畴施工总承包，涉及土建工程、装修工程、安装工程、室外市政及附属工程等10承包方式包工包料（钢筋、防水甲方指定选取厂家）11合同质量原则合格工程12筹划工期9月1日10月22日（418日历天）2 编制根据2.1 施工图纸金山岭长城河谷项目一期六标段建筑施工图2.2 有关规范、规程、图集等序号名称编号类别1建筑施工组织设计规范GB/T50502-国标2建筑工程施工质量验收统一原则GB50300-3建筑装饰装修工程质量验收规范GB50210-4建筑地面工程施工质量验收规范GB50209-5工程测量规范GB50026-6建筑电气安装工程施工质量验收规范GB50303-7抹灰砂浆技术规程JGJ/T220-行标8建筑涂饰工程施工及验收规范JGJ/T29-9内装修-墙面、楼地面05J7-1图集10内装修-配件05J7-22.3 法律法规序号名称编号类别1建设工程质量管理条例国务院令第279号2中华人民共和国建筑法主席令第91号3中华人民共和国安全生产法主席令第13号4建设工程质量检测管理办法建设部令第141号2.4 其她资料序号名称编号类别1样板引路管理办法新兴建工质49号2工程质量投诉管理规定新兴建工质7号3工程质量管理规定补充规定新兴建工质6号4建筑施工手册（第四版）5金山岭长城河谷项目一期六标段施工组织设计3 建筑做法 名称部位用料及分层做法内墙除厨房、卫生间、盥洗室外内墙1、界面解决2、 15mm厚1:1:6水泥石灰砂浆找平层。3、 耐碱玻纤网（砌体墙面设）4、 5厚1:0.5:3水泥石灰砂浆厨房、卫生间、盥洗室内墙面1、 界面解决2、 满挂0.912.7*12.7 镀锌钢丝网3、 15mm厚1:2.5防水砂浆（掺5%防水剂）外墙保温涂料、保温外墙砖外墙面1、 界面解决2、 20mm厚1:2.5水泥砂浆找平层掺入5%防水剂，中间满挂0.912.7*12.7 镀锌钢丝网4 施工准备4.1 作业人员抹灰工人进场时必要进行安全三级教诲，并对工人进行安全质量技术再教诲。4.2 重要材料（1）预拌砂浆：有出厂合格证、备案证和实验报告单，若出场超过三个月重新复式。（2）界面剂：基层解决用。（3）复合镀锌钢丝网：用于外墙面及水泥砂浆墙面在不同材料交界处加强，加强宽度为300mm，和外墙防水砂浆找平层中间满挂热镀锌电焊钢丝网，网孔尺寸12.7mm12.7mm、钢丝直径0.9mm。（4）耐碱玻纤网格布：用于内墙抹灰砂浆墙面表面（防止开裂）；4.3 重要机具砂浆搅拌机、手推车、铁板、铁锹、大桶、灰斗、胶皮管、灰勺、小水桶、托线板、木抹子、铁抹子、阴（阳）角抹子、2m靠尺、楔形塞尺、线坠、钢卷尺、扫帚等。4.4 作业条件（1）经质量监督站对主体构造工程验收合格后，方可进行抹灰工程施工。楼层面弹好墙体200mm控制线，以备做灰饼时候使用。（2）抹灰前用膨胀水泥砂浆将烟道与砖墙之间缝隙灌填密室并与烟道平齐，然后满挂耐碱玻纤网格布，搭接不少于200mm。（3）将构造砼墙面及后浇过梁、圈梁、构造柱等表面凸出某些混凝土剔平。对蜂窝、麻面、露筋等应剔到实处，用聚合物砂浆进行分层补平；脚手洞用C20细石砼（掺14%膨胀剂）堵严，脚手洞内垃圾清理干净后用水湿润，在内墙端用模板封闭，再用C20细石砼（掺14%膨胀剂）分两次封堵，并用钢筋捣实；外墙混凝土墙柱上螺杆洞，内侧采用聚氨酯发泡灌实，外侧抹10厚150mm圆形防水砂浆，待干燥后刷3遍不同颜色聚氨酯防水涂料；对于表面缺棱掉角部位必要分层用聚合物砂浆进行修补。（4）砖墙、混凝土墙、加气混凝土墙基层表面灰尘、污垢和油渍等应清除干净，并提前一天浇水湿润。（5）做好抹灰高凳，架子离开墙面及墙角200250mm，以利操作。（6）屋面防水工程竣工前，屋面孔洞部位必要采用防护办法，避免雨水等污染墙面。5 操作工艺5.1 室内墙面抹灰1.1工艺流程基层解决喷浆吊直、套方、找规矩、贴灰饼做护角抹底灰抹罩面灰满铺玻纤网格布，压实赶光养护。1.2施工要点（1）基层解决:一方面将凸出混凝土剔平，将后砌墙上舌头灰清除干净，再将表面尘土、污垢清扫干净，用水将墙面冲净、晾干，对于加气砼砌块墙体水分应渗入砌块810mm（遇风干天气，抹灰时墙面仍干燥不湿，应再喷一遍水，但抹灰时不显浮水）。砖墙与构造柱交接处设立加强钢丝网或耐碱玻纤网格布，加强钢丝网或耐碱玻纤网格布与各基体搭接长度不少于150mm，通长设立。然后将喷浆，用1:1水泥细砂浆（内掺水重20%801胶搅拌均匀）分散均匀地喷到墙面上，终凝后浇水养护，直到疙瘩所有粘到墙面上，并有较高强度（用手掰不动）为止。（2）吊直、套方、找规矩、做灰饼:抹底层灰前必要先找好规矩，即四角规方，横线找平，立线吊直。内墙抹灰必要严格控制房间净面积，阴角、阳角要用方尺严格控制。在考虑阴阳角方正基本上，依照房间净面积以地面上弹出构造200mm控制线作为准线，并结合墙面平整度、垂直度大体拟定墙面抹灰厚度，设计规定为水泥砂浆20mm厚，最薄处不应不大于10mm。依照此规定用线坠、方尺、拉通线等办法做灰饼，用托线板找好垂直。灰饼用1:2.5水泥砂浆做成5cm见方。贴灰饼时应先在左右墙角上各做一种原则灰饼，然后用线锤吊垂线做墙下角两个原则灰饼，再在已做墙角原则灰饼面之间拉通线，每隔1.21.5m及在门窗口阳角等处上下各补做若干个灰饼。（3）墙面冲筋:待灰饼结硬后，使用与抹灰层相似砂浆，在上下灰饼之间做宽50mm灰浆带，并以上下砂浆灰饼为准用压尺推平。冲筋完毕后应待其稍干后才干进行墙面底层抹灰作业。在做灰饼时必要严格控制墙面四角灰饼，以保证冲筋质量。（4）做护角:依照灰饼和冲筋，一方面应把门窗角和墙面、柱面阳角抹出水泥砂浆护角。用1:2.5水泥砂浆打底，待砂浆稍干后，用1:2水泥砂浆做护角，其高度不应低于2m，每侧宽度不不大于80mm。（5）抹底灰:底灰采用1:1：6水泥混合砂浆打底，厚度为15mm，用大杠刮平找直，木抹子搓平搓毛。然后检查底子灰与否平整，阴阳角与否方正，管道处灰与否抹齐，墙与顶交接处与否光滑平整，并用靠尺检查墙面垂直与平整状况。抹灰面接槎应平顺。抹灰后应及时将撒落砂浆清理干净。（7）抹罩面层:待底灰达到七成干后（用手按不软但有指印时）用6厚1：0.5：3混合砂浆罩面（底层灰过干时，应充分浇水湿润）。抹时先薄薄刮一层灰，使其与底灰粘牢，紧跟着抹罩面灰，并用杠横竖刮平，对于凹陷处用浆料抹平，对于凸起处可用抹子立起来将其刮平，直至用杠尺检测后能达到验收原则，符合下道网格布铺贴条件为止。（8）粘贴网格布，抹平压光：在罩面层砂浆七层干时，把网格布按墙面尺寸预先裁好，用铁抹子将耐碱网格布压入七成干砂浆中，网布之间搭接宽度不应不大于50mm，先压入一侧，用滚筒滚水木镌楼浆，最后要沿网格布纵向用铁抹子压一遍收光，消除面层抹子印。网格布压入限度以可见暗露网眼，但表面看不到裸露网格布为宜。阴角处耐碱网格布要压茬搭接，其宽度50mm，阳角处也应双向包角压茬搭接，其宽度100mm。网布铺贴要紧贴墙面保证平整，无褶折，砂浆饱满度达到100%不应浮现大面积露布之处，大墙面要抹平、找直，保持阴阳角处方正和垂直度。（9）厨房间、卫生间墙体抹灰做法同其她墙体（底层灰15厚1：2.5水泥砂浆，面层5厚1：3水泥砂浆），在抹罩面层时表面为细拉毛，抹灰砂浆5%防水剂。同步抹灰一定要掌握好平整度和垂直度，以利于贴墙砖。并且厨房卫生间墙面防水施工范畴抹灰需留10mm槎，待防水施工完毕后进行面层灰施工。（10）养护:罩面灰抹完后，待稍干，具备初期硬度，普通在砂浆初凝后尚未收缩前，进行淋水养护，持续养护至一星期，使墙面清晰、无缝、无跑砂、无空鼓，断绝后患。5.2 外墙抹灰（1）基层解决：若混凝土表面很光滑，应对其表面进行“毛化”解决，将墙表面尘土、污垢清扫干净，用水将墙面冲净、晾干，然后喷浆。将1:1水泥细砂浆（内掺水重20%801胶搅拌均匀）分散均匀地喷到墙面上，终凝后浇水养护，直到水泥砂浆疙瘩所有粘到墙面上，并有较高强度（用手掰不动）为止。（2）吊垂直、套方找规矩：用经纬仪或线锤分别在各个大角及窗角等处吊垂直，套方抹灰饼，灰饼间距1.21.5m，遇门窗洞口，在门窗洞口上下左右补做灰饼，并按灰饼做冲筋。（3）外墙面。a、基层解决（清理表面污迹）不同材料交界处加钢丝网处加钢丝网。b、抹底层防水砂浆：抹12.5水泥砂浆（内掺5%防水剂）打底，底灰厚度为10mm，应与所做冲筋抹平，并用大杠刮平、找直，木抹子搓毛；c、抹灰施工程序：从上往下打底，底层砂浆抹完后，再从上往下抹面层砂浆。注旨在抹面层之前，应先检查底层砂浆有无空、裂现象，如有空裂，应剔凿返修后再抹面层灰；此外应注意底层砂浆上尘土、污垢等应先清净，浇水湿润后，方可进行面层抹灰。（4）屋面构造面以上墙体。a 屋面构造面以上应先用20mm厚1:2水泥砂浆，并做表面收光，以便于屋面防水施工。b、屋面排水为有组织排水，故屋面檐口等部位抹灰施工时，檐口顶抹灰应里低外高形成向内泄水坡度。6 施工细部解决1、门洞收口解决。所有洞口阳角、门窗套上下和过梁底面必要方正，门洞大小必要统一。抹灰成型后内墙门洞尺寸为：图示门窗洞口理论尺寸，抹灰时必要严格控制内墙门洞口尺寸，内墙门洞尺寸禁止浮现负公差现象。2、窗洞收口解决。窗附框在窗洞口收口前安装完毕，抹灰施工时窗洞收口一次完毕，收口前应仔细检查窗附框与构造连接稳定性。其中卫生间、厨房间及开敞阳台墙面按贴面砖墙面及木饰面窗套考虑，收口时内口预留出厚度，露出附框，别的房间窗洞抹灰将附框隐蔽，外窗口用20厚无机保温砂浆收口，吃钢附框5mm，为有效防止窗洞位置向房间内渗水，在窗附框以外某些涂刷1.5厚聚氨酯防水涂料，窗洞阳角不少于5cm。3、厨房间、卫生间与外墙在砖墙与构造柱或梁交接处一定要挂钢丝网片，钢丝网与各基体搭接宽度不不大于150mm，用铁钉或射钉固定在墙面上，铁钉或射钉固定间距200。4、内墙罩面层均满挂耐碱玻纤网，其他实心内墙粉刷前须先将墙面上孔洞或管线剔槽弥补平整。然后在易开裂处（孔洞或管线剔槽处，墙体砌筑材料与梁柱相交界面处、窗口四角45及墙阳角等部位）做加强解决，解决办法是在墙面涂刷界面剂后，即在这些部位抹300宽（搭接150）3厚1:2水泥砂浆，面压入同宽耐碱玻纤网。做完加强解决后按构造层次抹灰。耐碱玻纤网须压入找平层，深度以见格不见网为宜。7 施工注意事项1、抹灰工艺流程按“先上后下”原则进行，以便减少污染，保护成品。2、基层为混凝土面时，抹灰前将基层清理干净，然后用界面剂或1:1水泥细砂浆（内掺水重5%801胶料搅拌均匀）分散均匀地喷到墙面上，喷浆要均匀，终凝后浇水养护，直到水泥砂浆疙瘩所有粘到砼光面上，并有较高强度（用手掰不动）为止。3、基层为混凝土加砌块时，浇水后及时用界面剂或1:1水泥细砂浆（内掺水重5%801胶料搅拌均匀）分散均匀地喷到墙面上，喷点要均匀，终凝后浇水养护，直到水泥砂浆疙瘩所有粘到砼光面上，并有较高强度（用手掰不动）为止。抹灰前先洒水湿润，浇水量为渗入砌块深度810mm为宜，浇水在抹灰前一天进行，但抹灰时墙面不显浮水。4、底层灰表面必要扫毛，如果过于干燥应浇水润湿，罩面灰应待中层达到七成干后进行，先从阴阳角进行，注意接槎，必要控制压光时间，避免灰浆尚未收水就压光而导致起泡。罩面后次日进行洒水养护。抹灰层在凝结前，应防止快干、水冲、撞击和振动。5、墙面阳角抹灰，将靠尺在墙角一面用线坠找直，然后在墙角另一面顺靠尺抹砂浆。6、密集管道背后墙面抹灰，要在它们安装迈进行，抹灰面接槎要顺平。7、基底偏差过大，必要分层找平，每遍厚度宜为78mm。避免抹灰厚度太厚粘接不牢空鼓，抹灰时要保证周边温度以及不能有窜堂风。8 质量原则8.1 主控项目8.1.1抹灰前基层表面尘土、污垢、油渍等应清除干净，并洒水润湿。8.1.2普通抹灰所用材料品种和性能应符合设计规定。水泥凝结时间和安定性复验应合格。砂浆配合比应符合设计规定。8.1.3抹灰工程应分层进行。当抹灰总厚度不不大于或等于35mm时，应采用加强办法。不同材料基体交接处表面抹灰，应采用防止开裂加强办法，当采用加强网时，加强网与各基体搭接长度不应不大于150mm。8.1.4抹灰层与基层之间即各抹灰层之间必要粘结牢固，抹灰层应无脱层、空鼓，面层应无暴灰和裂缝。8.2 普通项目8.2.1普通抹灰工程表面质量应符合下列规定：普通抹灰表面应光滑、干净、接槎平整，分格缝应清晰。8.2.2护角、孔洞、槽盒周边抹灰表面应整洁、光滑；管道背面抹灰表面应平整。8.2.3抹灰层总厚度应符合设计规定；水泥砂浆不得抹在石灰砂浆层上；罩面石膏灰不得抹在水泥砂浆层上。8.2.4普通抹灰工程质量容许偏差和检查办法应符合下表规定。表8.2 普通抹灰容许偏差和检查办法项 目容许偏差（mm）检查办法立面垂直度4用2m垂直检测尺检查表面平整度4用2m靠尺和塞尺检查阴阳角方正4用直角检测尺检查分隔条（缝）直线度4拉5m线，局限性5m拉通线，用钢直尺检查墙裙、勒脚上口直线度4拉5m线，局限性5m拉通线，用钢直尺检查9 控制要点9.1 抹灰控制要点9.1.1 抹灰前准备工作（1）基层解决：1：1水泥砂浆中加801或901建筑胶水8%配制成浆料，或采用专用界面剂。可采用人工甩浆或机械喷浆（专用喷浆机）于墙体基层。规定粘结牢固，砂浆颗粒均匀。砂浆颗粒凝结后（三天后）方可进行墙面抹灰。（2）构造修凿：砼构造（砼墙、梁、柱）面抹灰厚度，必要不不大于10 mm；凡厚度不大于10 mm砼构造面必要先修凿，后抹灰。禁止先抹灰，后修凿。（3）砂浆搅拌站宜统一设立、统一配合比、统一管理，有效提高砂浆质量。砂浆配合比要符合设计规定。若在砂浆中掺入早强剂、缓凝剂、防冻剂、防水剂等砂浆外加剂，其品种和用量应经有资质检测单位检查和试配拟定。所有外加剂技术性能应符合国家现行关于原则。禁止在砂浆中加入“石灰王”等砂浆塑化剂。9.1.2 内墙加强网铺设（1）水泥砂浆面宜采用镀锌钢网；混合砂浆面宜采用耐碱玻纤网。（2）各内墙蒸压加气砼砌块抹灰墙面，规定满挂耐碱玻纤网，与砼梁、柱、墙相交20cm。禁止耐碱玻纤网设立在抹灰底层（先铺挂网片后抹灰），禁止用砂浆粘贴耐碱玻纤网于墙上，与基层形成隔离层。在抹灰砂浆初凝前，网片铺挂在抹灰砂浆表面并压入砂浆内，达到“见格不见网”效果。（3）蒸压加气砼砌块以外其她砌体，均在不同界面墙面增设30cm宽加强带（两侧各150cm）。（5）预埋管、线槽处，必要用1:3水泥砂浆分两次抹灰挂网压密实；对有三根以上预埋管线线槽，（6）各内墙蒸压加气砼砌块抹灰墙面，规定满挂耐碱玻纤网，与砼梁、柱、墙相交20cm。禁止耐碱玻纤网设立在抹灰底层（先铺挂网片后抹灰），禁止用砂浆粘贴耐碱玻纤网于墙上，与基层形成隔离层。在抹灰砂浆初凝前，网片铺挂在抹灰砂浆表面并压入砂浆内，达到“见格不见网”效果。（7）蒸压加气砼砌块以外其她砌体，均在不同界面墙面增设30cm宽加强带。（8）预埋管、线槽处，必要用1:3水泥砂浆分两次抹灰挂网压密实；对有三根以上预埋管线线槽，用C20细石砼灌实后，再铺挂镀锌钢丝网片（管槽两侧各压15cm宽）抹灰。（9）配电箱、消防箱体背后空间尺寸不大于4cm采用水泥砂浆挂镀锌钢网分层抹灰即可；箱体背后空间尺寸410cm，用C20细石砼支模灌溉严实后，再满铺挂镀锌钢丝网片抹灰；当箱体背后空间尺寸不不大于10cm，可用砖补砌后，挂镀锌钢丝网片分层抹灰。（10）施工洞口、门窗洞口、后置箱体洞口处，应增设20cm宽加强网片（内嵌10cm），且抹灰界面距洞口留设10cm宽，与洞口最后一次抹灰收口。（11）耐碱玻璃纤维网布重要性能（国标 ）项 目指 标单位面积质量（g/）130耐碱断裂强力（经、纬向）（N/50mm）900耐碱断裂强力保存率（经、纬向）（%）75断裂伸长率（经、纬向）（%）4.09.1.3 门窗洞口处收口（1）卫生间、厨房门窗口抹灰收口，门窗内外口均抹灰至副框外口边沿。如下图：（2）其她窗口收口除底口预留1cm副框，别的均收口至与副框平齐。9.1.4 护角设立（1）室内若采用混合砂浆抹灰，门窗洞口阳角，抹灰前必要先用1：2.5水泥砂浆做护角，呈锐角，护角每边宽度不不大于80 mm，且不不大于2m高。禁止做假护角。（2）易碰撞大阳角，必要增设加强网；护角每边宽度不不大于80 mm。（3）若内墙抹灰均采用水泥砂浆抹灰，则无需做护角。9.1.5 内墙批灰面规定（1）抹灰工艺较好、各面色泽基本一致； 阴阳角方正不大于4 mm，墙面垂直度、平整度均不大于4 mm；无空鼓、龟裂、水平裂缝，无修补疤疾；细拉毛面，观感较好。（2）凡达不到上述规定者，表面均需刮一层水泥加胶水配制而成黑腻子细拉毛面。10 成品保护1、推小车或搬运物料时，不要碰撞墙角、门框等。压尺和铁铲等工具不得靠在刚完毕墙面抹灰层上。2、抹灰架拆除时要注意轻拆轻放，不得撞坏门窗和墙面。3、保护好墙上已安装配件、电线槽盒等设施，对被砂浆污染要及时清刷干净。4、抹灰层在凝结之前防止爆晒、快干、水冲、撞击和震动，保证抹灰层有足够强度。做到按规定进行养护。5、对门窗附框上残留砂浆要及时清理，并且在各工种交叉作业时，不得踩踏窗台，损坏棱角。6、抹灰用砂浆禁止直接倾倒到地面上，可在地面上铺彩条布或多层板，然后将砂浆倾倒在上面。避免材料挥霍与做地面时导致空鼓。9、施工期间及时收听天气状况，外墙抹灰应当避免雨天施工，并做好防雨办法，避免对成品导致污染和破坏。11 安全办法1、在操作之前必要检查操作环境与否符合安全规定，道路与否畅通，机具与否完好牢固，安全设施和防护用品与否齐全，经检查符合规定后方可施工。2、操作人员必要戴好安全帽后方可进场，抹灰时使用马凳、金属脚手架等架设应平稳牢固，脚手板跨度不得不不大于2m。架上堆放材料不得过于集中，在同一跨度脚手板内不应超过2人同步作业。在同一垂直面内上下交叉作业时，必要设立安全隔板。3、上下脚手架应走斜道，禁止踏窗台出入，不准在门窗等器物上设脚手板。4、用于垂直运送物料提高机，必要满足负荷规定，牢固无损；运送时不得超载，并需经常检查，发现问题及时修理。5、使用砂浆搅拌机搅拌砂浆时，往拌筒内投料时，拌叶转动时不得用脚踩或用铁铲、木棒等工具刮筒口砂浆或材料。工作完毕，应将拌筒清洗干净。搅拌机应有专用开关箱，并应装有漏电保护器，停机时应拉断电闸，下班时电闸箱应上锁。6、采用手推车运送砂浆时，不得争先抢道，装车不应过满；卸车时应有挡车办法，不得用力过猛或撒把，以防车把伤人。7、外墙抹灰时，对固定外脚手架拉结点不得随意拆除，必要经项目安全员批准并按先加固后拆除顺序进行。12 环保办法1、砂堆放及停放搅拌机地面必要夯实，用混凝土硬化，并做好排水办法。现场水泥棚应围护严密。2、现场拌制砂浆时，应采用办法防止水泥、砂子扬尘污染环境。当混和粉料（如水泥）时，应带上口罩。3、施工中噪音排放，昼间70dB，夜间55dB。施工现场烟尘排放浓度400mg/m3。夜间照明不影响周边社区。4、砂浆运至施工地点，堆放在固定铺彩条布地面上或多层板上，避免交叉污染。5、每天按照使用用量拌和砂浆并用完，避免形成垃圾污染。6、抹灰过程中掉在地上砂浆要随时清理干净。施工垃圾分类解决，尽量回收运用。
