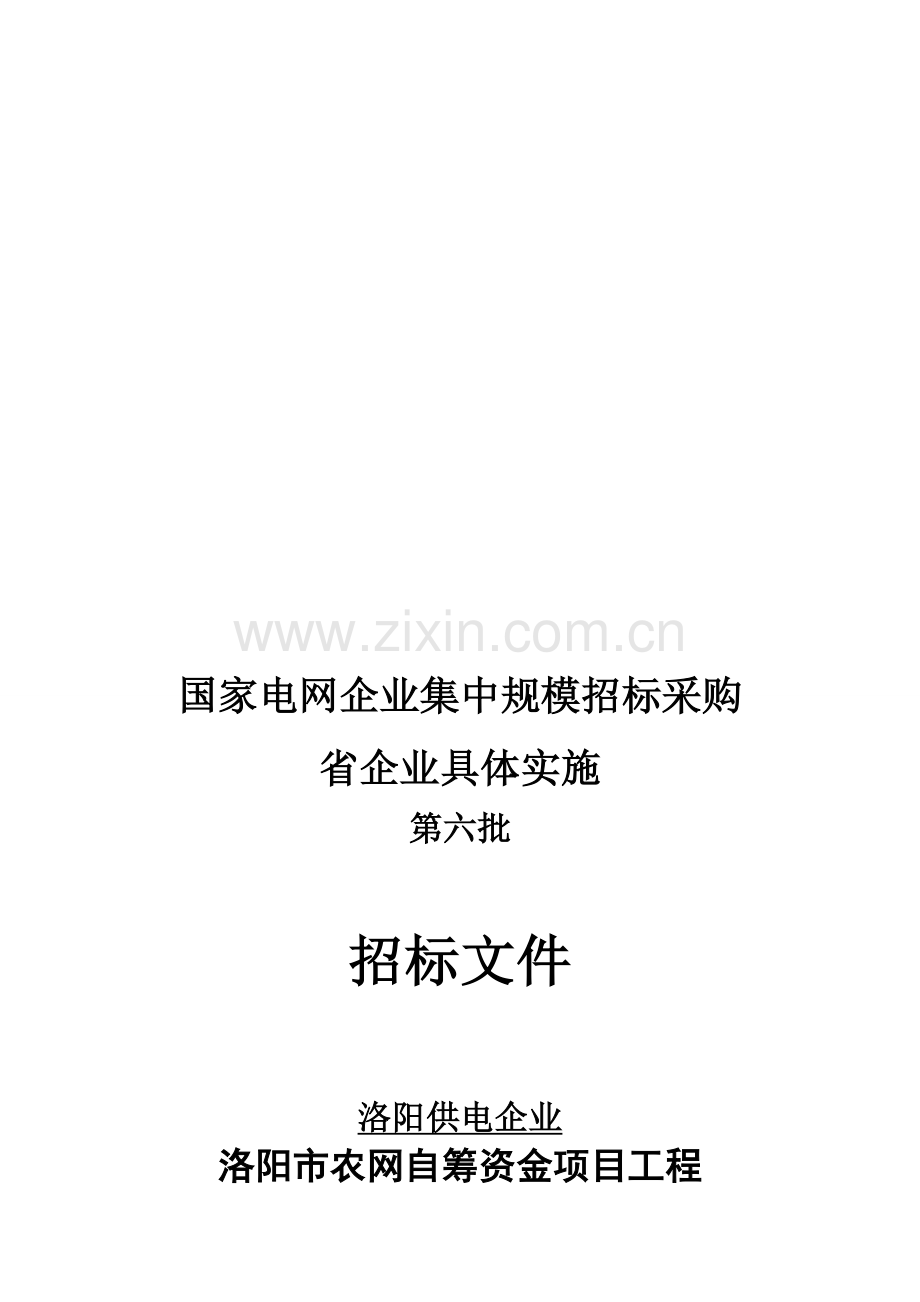

自筹资金项目工程招标文件模板.doc

国家电网企业集中规模招标采购
省企业具体实施
第六批

招标文件

洛阳供电企业
洛阳市农网自筹资金项目工程

馈线终端（FTU）
专用技术规范书

河南省电力企业
10月
目 录

注：本技术规范书中带“*”条款为否决性条款，假如供方在投标书中存在不满足否决性条款情况或未提供充足证据，招标方将视其投标存在实质性偏差，作废标处理。
*1 标准技术参数
投标方应认真逐项填写标准技术参数表（见表1）中投标方确保值，不能空格，也不能以“响应”两字替换，不许可改动招标方要求值。如有差异，请填写表9投标方技术偏差表。
表1 馈线终端（FTU）技术参数表
序号
参数名称
单位
标准参数值
招标方需求值
投标方确保值
1
交流电流回途经载能力

2 In，连续工作；10 In，10s；20 In，1s

20 In，1s
2
交流电压回途经载能力

1.5Un，连续工作

1.5Un
3
遥信分辨率
ms
≤10ms

10ms
4
交流电压回路功率损耗（每相）
VA
≤1VA

1VA
5
交流电流回路功率损耗（每相）
VA
≤0.5VA(In=1A)
≤1VA（In=5A）

1VA
6
装置消耗
VA
非通信状态下≤15VA，

15VA
通信方法下消耗≤30VA
（招标方填写）
30VA
9
其它

（投标方填写）

表2 后备电源为电池时电池技术参数表
序号
参数名称
单位
标准参数值
招标方需求值
投标方确保值
1
电池组容量
Ah
≥7.2Ah
（招标方填写）
7.2Ah
2
电池组电压
V

（招标方填写）
（投标方填写）
3
电池组寿命
年
≥2年
（招标方填写）
3年
4
其它

注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分项目单位技术差异表中给出，投标方应对该差异表响应。差异表和标准技术参数表中参数不一样时，以差异表给出参数为准。
注2：室温条件23 oC±2oC
*2 馈线终端（FTU）技术要求
1) 技术参数
Ø 工作电压：　　220VAC
Ø 控制电压： 220VDC
Ø 额定频率：　　50Hz
Ø 功率：　　　　＜10VA
2) 结构和功效要求
Ø 可采集三相电流、两相电压、零序电流量（零序电流可经过三相电流合成）；
Ø FTU应含有多个自动化算法，包含线路保护功效，同时基于配电线路结构特点，经过多个保护功效类型配合，实现就地故障查寻、就地故障隔离；
Ø 含有过电流保护和零序电流保护功效，可对电流保护动作时限、相间电流定值、零序电流定值进行整定；FTU应在合适位置配设定值表和保护整定指南贴纸或铭牌；
Ø 可设置两次自动重合闸功效，可依据需要设定重合闸次数和每次重合闸延时时限。一次重合闸延时0.5~60s（可整定，缺省5s），二次重合闸1s~300s（可整定，缺省60s）；
Ø 含有闭锁二次重合闸功效，可设定闭锁二次重合闸时限。一次重合闸后在设定时间（可整定，缺省3s）之内检测到故障电流，则闭锁二次重合闸；
Ø FTU在外部显著位置配置故障告警指示灯，开关保护动作且重合闸不成功或开关状态异常时指示灯闪烁，并带保持功效，恢复正常供电后自动复归。
Ø FTU应含有完善防锈、防磁、防震、防潮、防雷、防过电压、隔热方法；
Ø FTU配套户外控制回路电缆需阻燃防腐、耐高温、防爆晒，不开裂。采取军品级航空接插件和开关进行连接，密封可靠；
Ø FTU外壳防护应不低于IP54防护等级要求；
Ø FTU含有远程数据召唤功效，主站发送召唤信号，FTU上传遥信、遥测及SOE数据，也可实施远方分闸命令令开关合分闸；FTU检测到线路故障后能够主动向配网自动化主站上传越限告警、遥信变位及故障数据信息；
Ø FTU应含有线路失电状态下开关分闸操作及通信功效，配置蓄电池，完成份闸、闭锁、及通信；
Ø FTU可配置GPRS通信模块，其结构型式应方便安装及更换GPRS模块、通信SIM卡和通信维护；；含有RS232，RS485通信接口1个以上；
Ø FTU支持国家标准104规约以太网光钎通信
Ø FTU应含有自诊疗功效。装置在正常运行时定时自检，自检对象包含定值区、开出回路、采样通道、E²PROM、储能电容或蓄电池等各部分。自检异常时，发出告警汇报，配置告警指示灯，而且闭锁分、合闸回路；
Ø FTU可统计并储存SOE事件50条以上。
Ø FTU电磁兼容性能满足DL/T 721-标准Ⅳ级要求。
3) FTU后备电源及电池管理模块
Ø 选择优质、免维护铅酸电池或锂电池作为FTU后备电源，户外运行寿命3年以上。电池安装方法应方便维护。
Ø 后备电池容量满足开关失电状态下两次以上分闸（或一次分闸一次合闸），FTU连续运行0.5小时以上。具体容量依据实际情况可供选择。
Ø 提供自动化电池管理模块，铅酸电池可定时自动活化、手动充放电。
Ø 若是锂电池，其含有良好耐高温、防爆性能。
3 项目需求部分
3.1 货物需求及供货范围一览表
表3 货物需求及供货范围一览表
序号
名 称
单位
招标方要求
投标方响应
配置要求
数量
配置要求
数量
1
断路器馈线终端（单线路FTU）
台
1、遥测：采集1个电压、3个电流
2、遥信：采集开关位置状态、电源状态、弹簧未储能、通讯状态等。
3、遥控：含有1路遥控合分闸控制输出
4、故障检测：含有线途经流、短路、零序告警等检测并主动上传
5、事件存放：故障事件存放统计不少于50条
6、支持远程数据维护
7、支持就地定值设定、电动分合闸操作及故障记忆
8、含有电源监视及状态指示
9、含有蓄电池活化、充放电、欠压告警、放电关断管理
10、规约：104 以太网 光钎通信。
11、安装方法：柱上挂钩式安装方法
9

2
馈线终端（同杆双线路FTU）
台

3
FTU外箱
台
户外结构，应能含有防尘、防雨、防凝露，防护等级不低于IP54（含有国家级试验机构型式试验资质），二次和一次接口全采取军品级航空接插件，采取柱上挂钩式安装方法
9

4
后备电源
套
蓄电池组DC24V，单独蓄电池盒安装及密封防护，并和FTU主控单元一体式安装、投运
9

5
接地端子
个
装置设置显著接地端子，可接截面大于25mm2接地电缆
9

6
告警指示
个
支持接地故障指示，无需爬杆可查看故障
9

7
其它

控制电缆，通信电缆及蓄电池和通信设备间电源电缆等

注：假如需要采购通讯设备，可将采购设备填入其它项，或增加条目。

表4 可选择技术参数表
序号
名称
参数
投标方响应
备注
1
装置工作电源
AC 220V
AC220V

2
额定输入电流
AC 5A
AC5A

3
额定输入电压
AC 220V
AC220V

4
FTU通讯方法
以太网
以太网

5
FTU外箱尺寸
500*400*200
500*400*200

6
遥信回路电压等级
DC24V
DC24V

7
操作回路电压等级
DC24V
DC24V

8
开出接点输出方法
脉宽
脉宽

9
开出接点输出时间
0.1S—30S可调
0.1-30S可调
0.1S—30S
10
是否含有过流保护功效
是
是

11
馈线终端环境、湿度分级
C2或CX
C2
C2或CX
12
其它
无

注：1．假如需要尤其注明技术参数事项，请填入其它项。
2．依据国网企业《配电自动化终端/子站功效规范》，招标项目需要含有对应选配功效时，填入其它项或增加条目。

3.2 必备备品备件、专用工具和仪器仪表供货表
表5　必备备品备件、专用工具和仪器仪表供货表
序号
名 称
单 位
招标方要求
投标方响应
型号和规格
数量
型号和规格
数量
1

2

3

4

5

6

注：项目单位可依据实际需要增加备品及专用工具。

3.3 图纸资料提交单位
经确定图纸资料应由卖方提交表6所列单位。
表6　卖方提交须经确定图纸资料及其接收单位
提交图纸
资料名称
接收图纸单位名称、地址、邮编、电话
提交
份数
提交时间
认可图、最终图
说明书
出厂试验汇报
（附电子文档）
国电南瑞科技股份
南京高新区高新路20号
210061
陈春

6
1）技术协议签署后2周内，供货商应提供认可图纸。
2）工程师在收到认可图纸后2周内，应将经确定1份图纸寄送给供货商。
3）供货商收到经确定图纸2周内提出最终图
认可图、最终图
说明书
出厂试验汇报
（附电子文档）
孟津县电业局
洛阳市孟津县黄河西路
471100
杨晓辉

3.4 工程概况
3.4.1 项目名称：洛阳市农网自筹资金项目工程
3.4.2 项目单位：洛阳供电企业
3.4.3工程规模：在孟津县电业局阳师、岭师2条农网线路上完成配电自动化建设，安装9台FTU终端；本技术规范书仅对其中9台FTU终端进行招标规范。
3.4.4 工程地址：河南省洛阳市孟津县
3.4.5 交通、运输：汽车运输
3.5 使用条件
表7　使用条件表
序号
名 称
单位
招标方要求值
投标方确保值
1
海拔高度
m
≤
（投标方填写）
2
耐受地震能力
水平加速度
g
0.3g
（投标方填写）
垂直加速度
g
0.15g
（投标方填写）
3
用途
组屏/单装置
单装置
（投标方填写）
4
安装方法
户内/户外
户外
（投标方填写）
注：表7中“招标方要求值”为正常使用条件，超出此值时为特殊使用条件，项目单位可依据工程实际使用条件进行修改。
3.6 项目单位技术差异表
项目单位标准上不能改动通用部分条款及专用部分固化参数。依据工程使用条件，当污秽等级、海拔高度等和标准技术参数表有差异或对通用部分条款有差异时，应逐项在“表8 项目单位技术差异表” 中列出，并以差异表给出参数为准。投标方应对表8技术参数进行确定。
表8　项目单位技术差异表
序号
项 目
标准参数值
项目单位要求值
投标方确保值
1

2

……

序号
项 目
变更条款页码、款号
原表示
变更后表示
1

2

……

*4 投标方响应部分
* 投标人要求为须参与过本试点工程项现在期方案设计工作。

投标方需填写专用部分第1和第2部分对应表格。标准技术参数表和项目单位技术差异表中要求值不一样时，以项目单位技术差异表为准。投标方确保值，不能空格，也不能以“响应”两字替换，不许可改动招标方要求值。如有差异，应填写投标方技术差异表。“投标方确保值”应和型式试验汇报及其它性能试验汇报相符。

4.1 投标方技术偏差表
投标方提供产品技术规范应和本招标文件中要求要求一致。若有偏差投标方应如实、认真地填写偏差值；若无技术偏差则视为完全满足本技术规范要求，且在投标方技术偏差表中填写“无偏差”。
表9　投标方技术偏差表
序号
项 目
对应条款编号
技术招标文件要求
偏 差
备 注
1

2

3

4.2 销售及运行业绩表
表10 销售及运行业绩表
序号
产品型号
运行单位
投运数量
投运时间
联络人及
电话
备注

4.3 推荐备品备件、专用工具和仪器仪表供货
表11　推荐备品备件、专用工具和仪器仪表供货表
序号
名 称
型号和规格
单位
数量
1

2

4

5

6

7

4.4 最终用户使用情况证实

4.5 投标方提供试验检测汇报表
表12 投标方提供试验检测汇报表
序号
产品型号名称
试验汇报类别和
内容
依据标准
试验时间
试验单位

4.6 投标方提供判定证书表
表13 投标方提供判定证书表
序号
判定产品型号名称
组织判定单位
依据标准
判定时间
