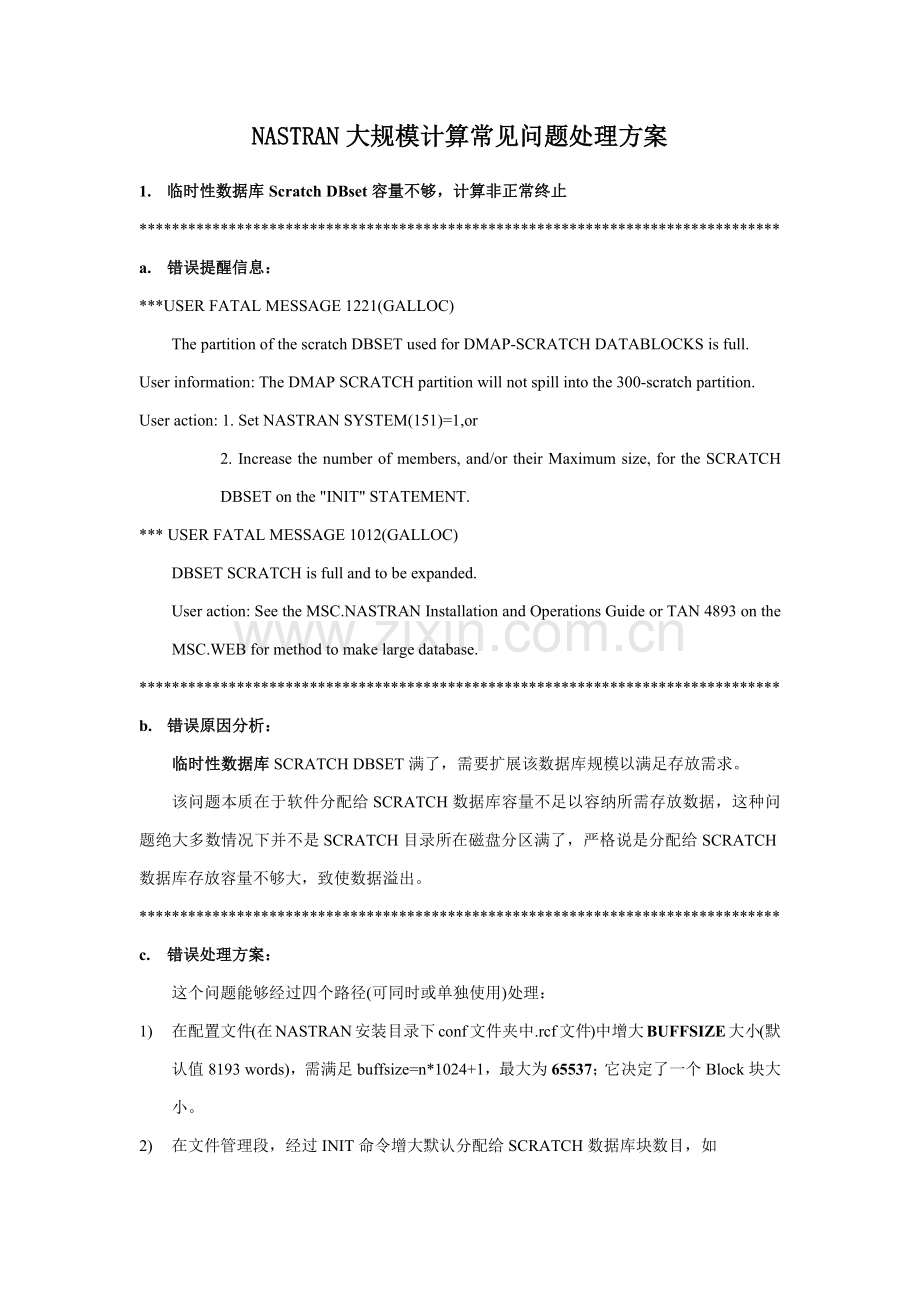

NASTRAN大规模计算常见问题处理方案
1. 临时性数据库Scratch DBset容量不够，计算非正常终止
*******************************************************************************
a. 错误提醒信息：
***USER FATAL MESSAGE 1221(GALLOC)
The partition of the scratch DBSET used for DMAP-SCRATCH DATABLOCKS is full.
User information: The DMAP SCRATCH partition will not spill into the 300-scratch partition.
User action: 1. Set NASTRAN SYSTEM(151)=1,or
2. Increase the number of members, and/or their Maximum size, for the SCRATCH DBSET on the "INIT" STATEMENT.
*** USER FATAL MESSAGE 1012(GALLOC)
DBSET SCRATCH is full and to be expanded.
User action: See the MSC.NASTRAN Installation and Operations Guide or TAN 4893 on the MSC.WEB for method to make large database.
*******************************************************************************
b. 错误原因分析：
临时性数据库SCRATCH DBSET满了，需要扩展该数据库规模以满足存放需求。
该问题本质在于软件分配给SCRATCH数据库容量不足以容纳所需存放数据，这种问题绝大多数情况下并不是SCRATCH目录所在磁盘分区满了，严格说是分配给SCRATCH数据库存放容量不够大，致使数据溢出。
*******************************************************************************
c. 错误处理方案：
这个问题能够经过四个路径(可同时或单独使用)处理：
1) 在配置文件(在NASTRAN安装目录下conf文件夹中.rcf文件)中增大BUFFSIZE大小(默认值8193 words)，需满足buffsize=n*1024+1，最大为65537；它决定了一个Block块大小。
2) 在文件管理段，经过INIT命令增大默认分配给SCRATCH数据库块数目，如

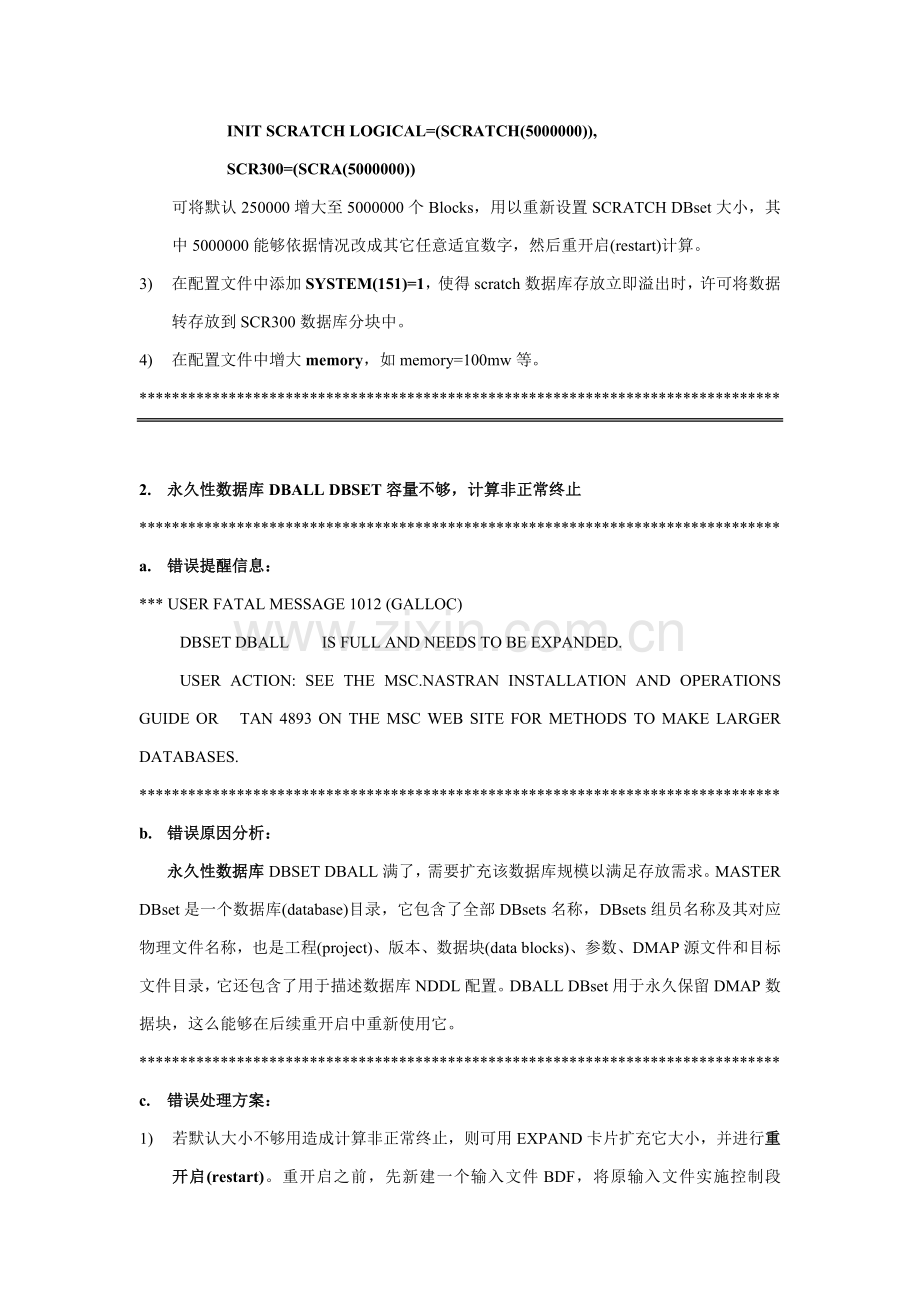

INIT SCRATCH LOGICAL=(SCRATCH(5000000)),
SCR300=(SCRA(5000000))
可将默认250000增大至5000000个Blocks，用以重新设置SCRATCH DBset大小，其中5000000能够依据情况改成其它任意适宜数字，然后重开启(restart)计算。
3) 在配置文件中添加SYSTEM(151)=1，使得scratch数据库存放立即溢出时，许可将数据转存放到SCR300数据库分块中。
4) 在配置文件中增大memory，如memory=100mw等。
*******************************************************************************

2. 永久性数据库DBALL DBSET容量不够，计算非正常终止
*******************************************************************************
a. 错误提醒信息：
*** USER FATAL MESSAGE 1012 (GALLOC)
DBSET DBALL IS FULL AND NEEDS TO BE EXPANDED.
USER ACTION: SEE THE MSC.NASTRAN INSTALLATION AND OPERATIONS GUIDE OR TAN 4893 ON THE MSC WEB SITE FOR METHODS TO MAKE LARGER DATABASES.
*******************************************************************************
b. 错误原因分析：
永久性数据库DBSET DBALL满了，需要扩充该数据库规模以满足存放需求。MASTER DBset是一个数据库(database)目录，它包含了全部DBsets名称，DBsets组员名称及其对应物理文件名称，也是工程(project)、版本、数据块(data blocks)、参数、DMAP源文件和目标文件目录，它还包含了用于描述数据库NDDL配置。DBALL DBset用于永久保留DMAP数据块，这么能够在后续重开启中重新使用它。
*******************************************************************************
c. 错误处理方案：
1) 若默认大小不够用造成计算非正常终止，则可用EXPAND卡片扩充它大小，并进行重开启(restart)。重开启之前，先新建一个输入文件BDF，将原输入文件实施控制段(executive control statements)内容和工况控制命令(case control commands)(CEND和BEGAIN BULK之间内容)原封不动地拷贝进来，然后在新输入文件最前面(FMS)加入以下内容：
RESTART VERSION=1,KEEP
ASSIGN MASTER='jobx.MASTER'
EXPAND DBALL LOGICAL = (ADDB1(500000))
再在文件最末尾加入以下内容：
BEGAIN BULK
ENDDATA
以后提交得到新输入文件即完成重开启，计算正常结束后即可得到所需结果。
方案说明：
EXPAND卡片用以扩充DBALL DBset大小，加粗字体EXPAND卡片中500000能够改为任意其它适宜数值，然后重开启(restart)计算。其中数字500000表示MASTER DBset大小为500000个blocks，block大小为buffsize值，若buffsize=8193words，则500000blocks=500000*8193*4/1024/1024/1024=15.26GB。
计算非正常结束后，修改bdf文件，并在提交计算时期望在已经有计算结果上接着之前计算结果算，而无须从头开始，大大计算节省时间，可使用restart。
注： 1 word(字) = 4bytes(字节)(取决于所用计算机)， 1 byte(字节) = 8bits(位)。
2) 在输入文件(BDF文件)FMS中添加：
INIT MASTER LOGICAL=(MASTER(5000))
INIT DBALL LOGICAL=(DBALL(5000000))
用以重新设置DBALL DBset大小，然后重新计算。
方案说明：
其中5000表示MASTER DBset大小为5000个blocks，block大小为buffsize值，若buffsize=8193words，则5000blocks=5000*8193*4/1024/1024=156.27MB。
同上所述，5000000表示DBALL DBset大小为5000000个blocks ，5000000 blocks = 5000000*8193*4/1024/1024/1024 = 152.6 GB。
MASTER和DBALL是进行重开启(restart)所不能缺乏。若在Nastran命令中设置scr=yes，则在计算完成后会自动删除MASTER和DBALL，造成不能进行重开启，故应该设置成scr=no（默认设置）。
*******************************************************************************
3. XDB文件容量不够，计算非正常结束
*******************************************************************************
a. 错误提醒信息：
*** SYSTEM FATAL MESSAGE 6062 (DBC)
*** DIOMSG ERROR MESSAGE 6 FROM SUBROUTINE WRTLST
OVERFLOW OF DICTIONARY PRIMARY INDEX FOR DATA BASE UNIT
*******************************************************************************
b. 错误原因分析：
预设XDB文件大小规模不够，不能将结果完全输出。若输出结果内容过多，则会造成默认设置下XDB文件容纳不下，迫使计算非正常终止。
*******************************************************************************
c. 错误处理方案：
在输入文件(BDF文件)FMS中添加：
ASSIGN DBC='XXX.xdb',RECL=32768,UNIT=40,DELETE
用以增大XDB文件容量，其中RECL,UNIT值能够按需要修改。以后重新提交运算。
方案说明：
这条语句能够在第一次计算时使用，也可在重开启时使用。这条语句表示用于扩充XDB文件容量。它和前面几条语句没相关联，可单独使用。
XXX.xdb为可和Nastran输入文件名不一样任何文件名，计算完成时所得XDB文件就是这个文件。DELETE表示若XXX.xdb已经存在，则先将它删除再新建相同名称XDB文件。具体能够参与紧速参考向导中ASSIGN说明。

*******************************************************************************

综合问题1、2、3，对于数据库溢出问题，应进行以下图所表示设置：

*******************************************************************************

4. F06文件过大
*******************************************************************************
F06文件过大后将极难打开，严重影响对计算情况掌握。处理思绪是取消打印节点和单元多种输出量，这只要在输入文件中相关输出量卡片加入PLOT选项即可。

进行如上设置后，软件默认设置DISPLACEMENT(SORT2,REAL)=ALL(未取消打印)将变为DISPLACEMENT(PLOT,SORT2,REAL)=ALL(取消打印)，即多了PLOT选项。也可不在PATRAN中设置，而在NASTRAN输入文件中加入PLOT项。这么设置后就限制了计算结果在F06文件中打印。
*******************************************************************************
