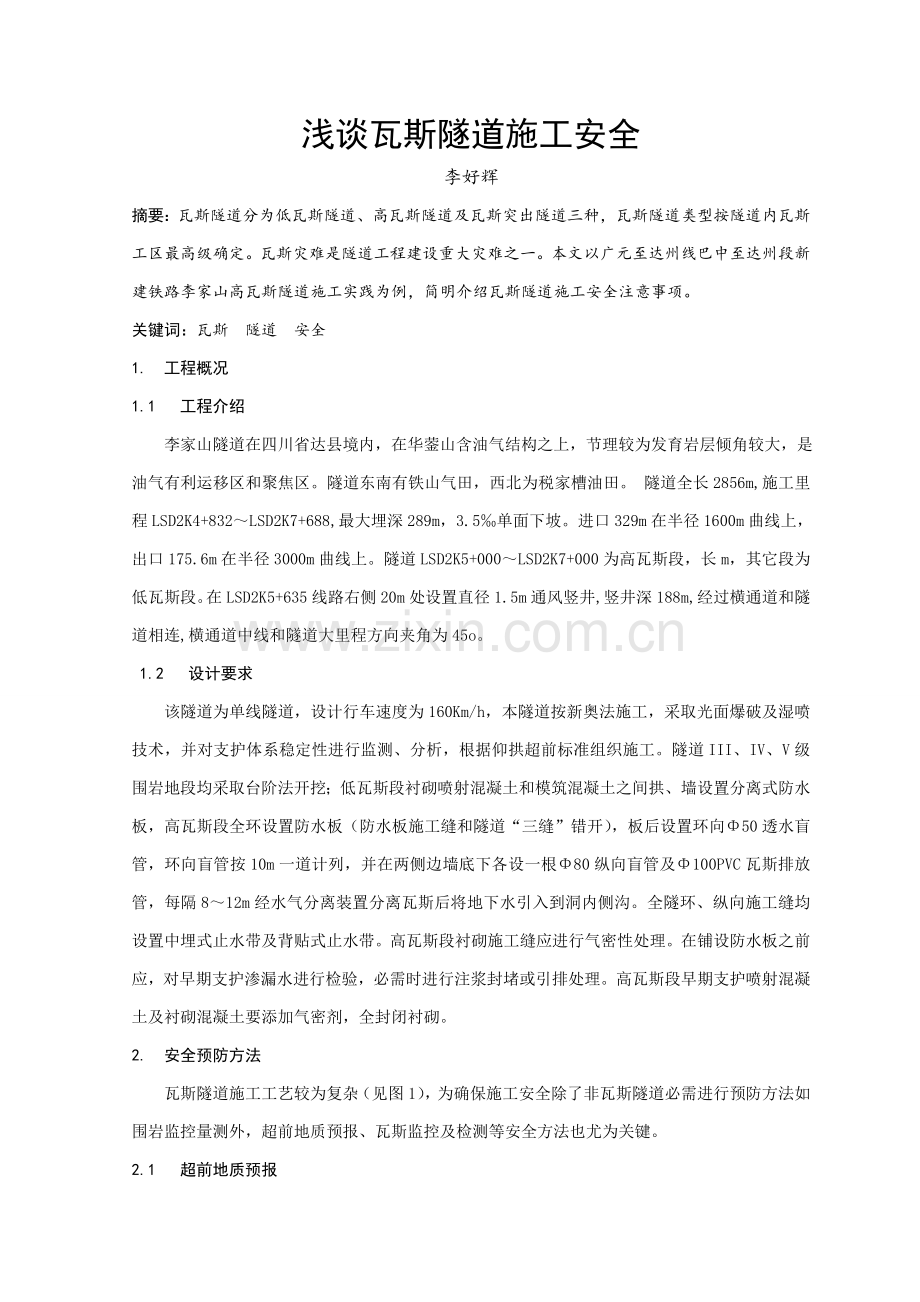

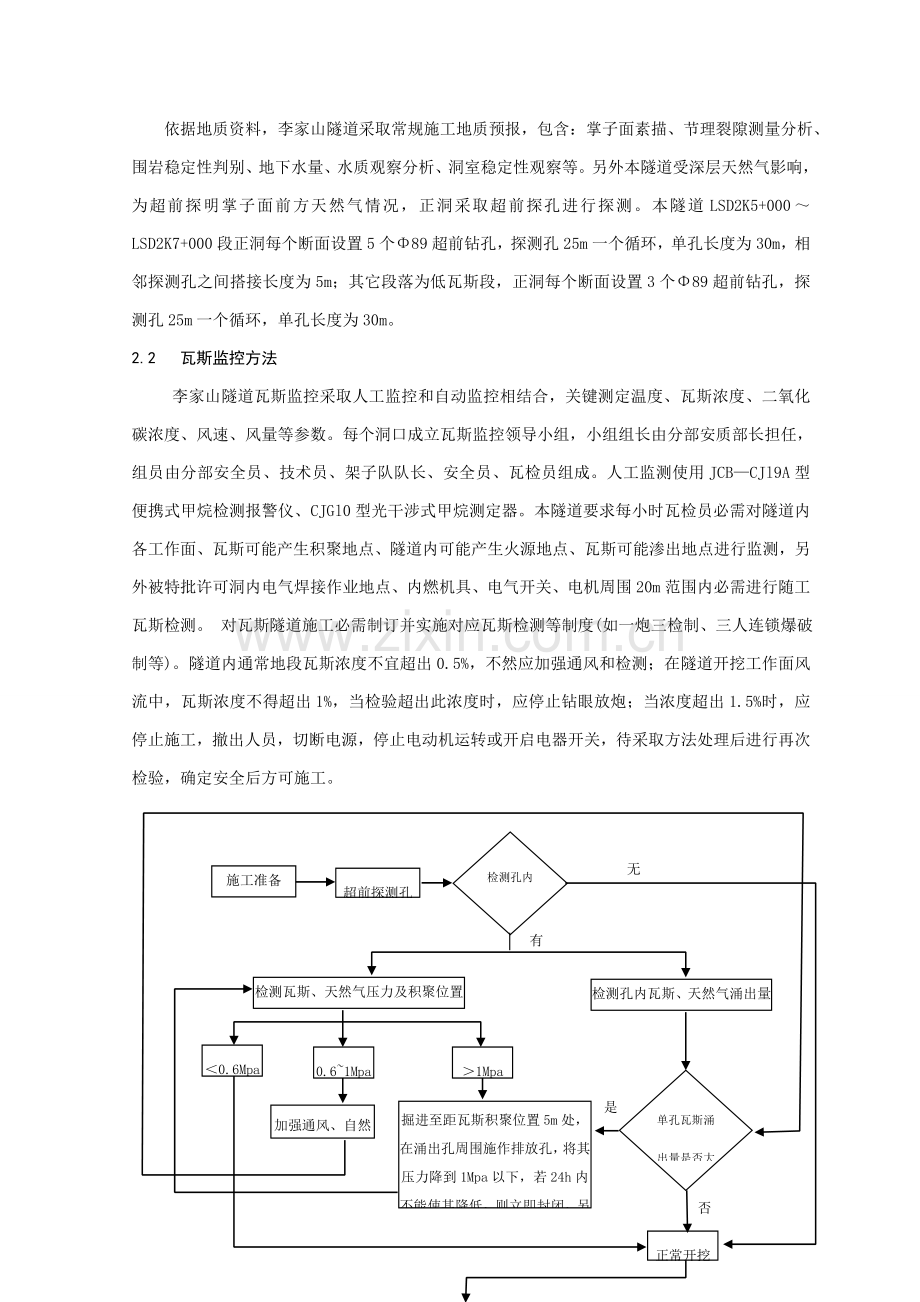

浅谈瓦斯隧道施工安全李好辉摘要：瓦斯隧道分为低瓦斯隧道、高瓦斯隧道及瓦斯突出隧道三种，瓦斯隧道类型按隧道内瓦斯工区最高级确定。瓦斯灾难是隧道工程建设重大灾难之一。本文以广元至达州线巴中至达州段新建铁路李家山高瓦斯隧道施工实践为例，简明介绍瓦斯隧道施工安全注意事项。关键词：瓦斯 隧道 安全1. 工程概况1.1 工程介绍 李家山隧道在四川省达县境内，在华蓥山含油气结构之上，节理较为发育岩层倾角较大，是油气有利运移区和聚焦区。隧道东南有铁山气田，西北为税家槽油田。 隧道全长2856m,施工里程LSD2K4+832LSD2K7+688,最大埋深289m，3.5单面下坡。进口329m在半径1600m曲线上，出口175.6m在半径3000m曲线上。隧道LSD2K5+000LSD2K7+000为高瓦斯段，长m，其它段为低瓦斯段。在LSD2K5+635线路右侧20m处设置直径1.5m通风竖井,竖井深188m,经过横通道和隧道相连,横通道中线和隧道大里程方向夹角为45o。 1.2 设计要求 该隧道为单线隧道，设计行车速度为160Km/h，本隧道按新奥法施工，采取光面爆破及湿喷技术，并对支护体系稳定性进行监测、分析，根据仰拱超前标准组织施工。隧道III、IV、V级围岩地段均采取台阶法开挖；低瓦斯段衬砌喷射混凝土和模筑混凝土之间拱、墙设置分离式防水板，高瓦斯段全环设置防水板（防水板施工缝和隧道“三缝”错开），板后设置环向50透水盲管，环向盲管按10m一道计列，并在两侧边墙底下各设一根80纵向盲管及100PVC瓦斯排放管，每隔812m经水气分离装置分离瓦斯后将地下水引入到洞内侧沟。全隧环、纵向施工缝均设置中埋式止水带及背贴式止水带。高瓦斯段衬砌施工缝应进行气密性处理。在铺设防水板之前应，对早期支护渗漏水进行检验，必需时进行注浆封堵或引排处理。高瓦斯段早期支护喷射混凝土及衬砌混凝土要添加气密剂，全封闭衬砌。2. 安全预防方法瓦斯隧道施工工艺较为复杂（见图1），为确保施工安全除了非瓦斯隧道必需进行预防方法如围岩监控量测外，超前地质预报、瓦斯监控及检测等安全方法也尤为关键。2.1 超前地质预报 依据地质资料，李家山隧道采取常规施工地质预报，包含：掌子面素描、节理裂隙测量分析、围岩稳定性判别、地下水量、水质观察分析、洞室稳定性观察等。另外本隧道受深层天然气影响，为超前探明掌子面前方天然气情况，正洞采取超前探孔进行探测。本隧道LSD2K5+000LSD2K7+000段正洞每个断面设置5个89超前钻孔，探测孔25m一个循环，单孔长度为30m，相邻探测孔之间搭接长度为5m；其它段落为低瓦斯段，正洞每个断面设置3个89超前钻孔，探测孔25m一个循环，单孔长度为30m。2.2 瓦斯监控方法 李家山隧道瓦斯监控采取人工监控和自动监控相结合，关键测定温度、瓦斯浓度、二氧化碳浓度、风速、风量等参数。每个洞口成立瓦斯监控领导小组，小组组长由分部安质部长担任，组员由分部安全员、技术员、架子队队长、安全员、瓦检员组成。人工监测使用JCBCJl9A型便携式甲烷检测报警仪、CJGl0型光干涉式甲烷测定器。本隧道要求每小时瓦检员必需对隧道内各工作面、瓦斯可能产生积聚地点、隧道内可能产生火源地点、瓦斯可能渗出地点进行监测，另外被特批许可洞内电气焊接作业地点、内燃机具、电气开关、电机周围20 m范围内必需进行随工瓦斯检测。 对瓦斯隧道施工必需制订并实施对应瓦斯检测等制度(如一炮三检制、三人连锁爆破制等)。隧道内通常地段瓦斯浓度不宜超出0.5%，不然应加强通风和检测；在隧道开挖工作面风流中，瓦斯浓度不得超出1%，当检验超出此浓度时，应停止钻眼放炮；当浓度超出1.5%时，应停止施工，撤出人员，切断电源，停止电动机运转或开启电器开关，待采取方法处理后进行再次检验，确定安全后方可施工。施工准备超前探测孔检测孔内是否有有害气体检测瓦斯、天然气压力及积聚位置检测孔内瓦斯、天然气涌出量单孔瓦斯涌出量是否大于5L/min0.6Mpa0.61Mpa1Mpa加强通风、自然排放掘进至距瓦斯积聚位置5m处，在涌出孔周围施作排放孔，将其压力降到1Mpa以下，若24h内不能使其降低，则立即封闭，另做专门处理。正常开挖检测瓦斯、天然气、二氧化碳及其它有害气体浓度坑道回风流中瓦斯或二氧化碳浓度大于0.5%立即查明，进行处理开挖面回风流中瓦斯浓度大于1%或二氧化碳浓度大于1.5%及开挖面风流中二氧化碳浓度达成1.5%开挖面风流中瓦斯浓度达成1.5%停止工作，撤出人员，切断电源，进行处理制订瓦斯排放方法，严格控制送风量开挖面内，在体积大于0.5m3空间中，其局部积聚瓦斯浓度达成2%工作面周围20m内必需停止工作，撤出人员，切断电源，进行局部通风处理坑道回风流中瓦斯或二氧化碳浓度小于0.5%加强通风无瓦斯、天然气其它有害气体浓度超标未超标正常通风无有是否停止机械运转，开启备用通风机图1 隧道施工步骤3. 施工中安全方法3.1 施工作业中安全技术方法3.1.1 根据设计要求采取正台阶法开挖，拱部开挖一次成形，立即喷砼封闭围岩降低瓦斯溢出。开挖时一定要采取光面爆破，降低岩面坑洼不平造成局部瓦斯积聚。3.1.2 钻爆开挖要坚持多打眼、少装药、短进尺，快喷锚、强支护、勤检测，采取超前注浆锚杆双液注浆，加固岩体堵塞岩体裂隙，降低或阻止瓦斯外溢。3.1.3 爆破管理：爆破前后雷管、炸药数量要立即清点，立即回收入库或交回，并做好爆破统计；放炮后必需通风排烟15分钟以上，由炮工先检验放炮现场，没有危险后其它人员再进入作业现场，进行碴堆路面洒（喷）水后，出碴机械再进行出碴作业；打眼、装药、封泥和放炮全部必需根据瓦斯防爆相关要求，认真实施“一炮三检”制度和“三人连锁放炮”制度，严禁采取明火放炮。3.1.4 钻孔和喷射砼作业要做到先开水后开风，以密闭粉尘，避免产生火花。全部格栅和型钢拱架连接钢筋一律采取机械连接，不得焊接连接。3.1.5 二次衬砌砼：加入气密剂(如NF-B型气密剂) ，增强衬砌砼气密性；二衬砼施工作业应斜向振捣，不要垂直方向振捣；二衬砼拆模时要用木棰敲打，预防产生火花。3.2 施工通风安全方法 李家山隧道分两个工区施工，贯通里程为LSD2K6+227，其中进口工区施工长度为1395m及长度为188m竖井；出口工区施工长度为1461m。进口工区通风方法分以下两个阶段：第一阶段采取压入式通风；第二阶段在正洞和通风竖井贯通以后利用通风竖井吸出形成混合式通风。隧道出口工区采取压入式通风。风机位置及风向示意见图2：3.2.1 瓦斯隧道施工前，依据勘测设计文件提供隧道瓦斯最大涌出量、里程段落长度、投入机械设备及人员数量等原因，考虑一定富裕系数，提前做好通风设计计算，确定施工通风风量、风速（大于1m/s），科学选配隧道施工通风所需风机、风管性能和规格。确保隧道空气中瓦斯浓度稀释到许可浓度以下。 图2 隧道通风示意3.2.2 瓦斯隧道施工通风设计计算选配通风机械设备要考虑设备故障原因，配置足够备用设备，预防设备故障造成洞内瓦斯积聚和超限。选择防爆型风机、阻燃型防静电风管，风机距洞口30米布设。施工过程中加强瓦斯隧道施工通风管理，对通风机械设备、通风管路要做到常常性维护保养和检验，降低通风系统故障率、降低通风管路漏风量，确保施工通风系统正常和通风效果。3.2.3 瓦斯隧道施工通风机必需设两路供电系统，并装设风电闭锁装置。当一路电源停止供电时，另一路电源应有15min开启，确保风机运转。注意确保施工通风供电线路维护、管理和检修，必需配置自发电及备用供电系统，避免因停电或供电线路故障时造成洞内瓦斯积聚或超限。3.2.4 因工序衔接、施工组织等临时停工施工地点不得停风，不得在停风或瓦斯超限区域进行机械施工作业。对施工通风系统或经过设施等出和异常时，如通风风筒脱节或破坏等，必需立即组织修复，立即恢复正常通风。发生瓦斯涌出、喷出异常情况时，必需立即采取方法，首先考虑杜绝一切可能产生火源、断电、加强通风，同时立即撤出施工人员，对隧道进行警戒，深入研究考虑采取抽排瓦斯具体安全方法。3.3 施工中机电设备安全方法3.3.1 不准在洞内拆卸和修理设备。3.3.2 瓦斯工区使用光电测距仪及其它有电源仪器设备，均应采取防爆型，当采取非防爆型时，在仪器设备20m范围瓦斯浓度必需小于1%。3.3.3 安装后机电设备，必需经过外观、防爆性能、操作性能检验，合格后方可投入使用。3.3.4 机电设备关键检验专用供电线、专用变压器、专用开关、瓦斯浓度超限和供电闭锁情况。供电线路应无明接头，接头连接应牢靠、紧密不松散，有漏电保护及接地装置，电缆悬挂整齐，防护装置齐全等。3.3.5 瓦斯隧道使用机电设备，在使用期间，除日常检验外，尚应按要求周期进行检验。固定敷设照明、通信、信号和控制用电缆应采取铠装电缆或矿用塑料电缆。3.3.6 电缆不应和风、水管敷设在同一侧，当受条件限制时，必需敷设在管子上方，其间距应大于0.3米。全部洞内照明一律采取防爆型照明灯具。3.3.7 为预防洞内施工机械摩擦火花和机械磨擦、冲击热源引发瓦斯隐患，洞内施工机械应采取以下方法：在机械磨擦发烧部件上安设过热保护装置和温度检测报警装置；对机械动力传动部位或机构可能产生磨擦热处，要立即润滑、保养、清除污物，严防异物进入；在机械磨擦部件金属表面，溶敷活性低金属铭，使之外表面形成磨擦火花难以引燃瓦斯；在铝合金表面涂丙烯酸甲基酯等涂料，以防磨擦火花发生。3.4 施工中消防安全方法3.4.1 消防(防火)设施：在洞外设置消防水池和消防用砂，水池中常常保持大于200m3储水量，保持一定水压；设置灭火器等灭火设备或设施，并常常保持良好状态。3.4.2 洞内火源管理：严格实施“严禁烟火进入隧道”安全要求，作业人员进洞前，必需经洞口值班人员检验，严禁携带烟草、点火物品和穿化纤衣服入洞；洞内严禁使用灯泡和电炉等，不得从事电、气焊等工作；洞口值班房、通风机房等洞口周围20m范围内不得有火源；出碴运输车辆要安装尾气排放净化器，预防排放尾气带有火花。3.4.3 易燃品管理：瓦斯隧道洞内及洞口周围不得存放多种油类，废油立即运出洞外；加强油料运输管理，严禁在瓦斯隧道洞内及洞口周围发生油料“滴、漏、跑、冒”现象，留下安全隐患。4. 结语 瓦斯隧道施工相对其它隧道在安全上要求愈加严密，全部参与瓦斯隧道施工作业人员上岗前必需经专门瓦斯隧道施工安全知识培训，考评合格后方可上岗作业。施工中各工班长必需携带便携式瓦检仪随时随地检测瓦斯浓度，一旦超标可立即作出对应应急方法。文章中所叙述李家山隧道安全注意关键点及事项，是巴达铁路中铁十六局在施工现场管理和实践经验中总结出来，根据文章要求施工，既确保了施工安全，又提升了施工效率，为以后同类工程提供了借鉴。参考文件1魏二剑,文坤.瓦斯隧道施工安全控制方法探讨.铁道建筑,2何值勇.相关瓦斯隧道施工安全防治方法研究.技术和市场,
