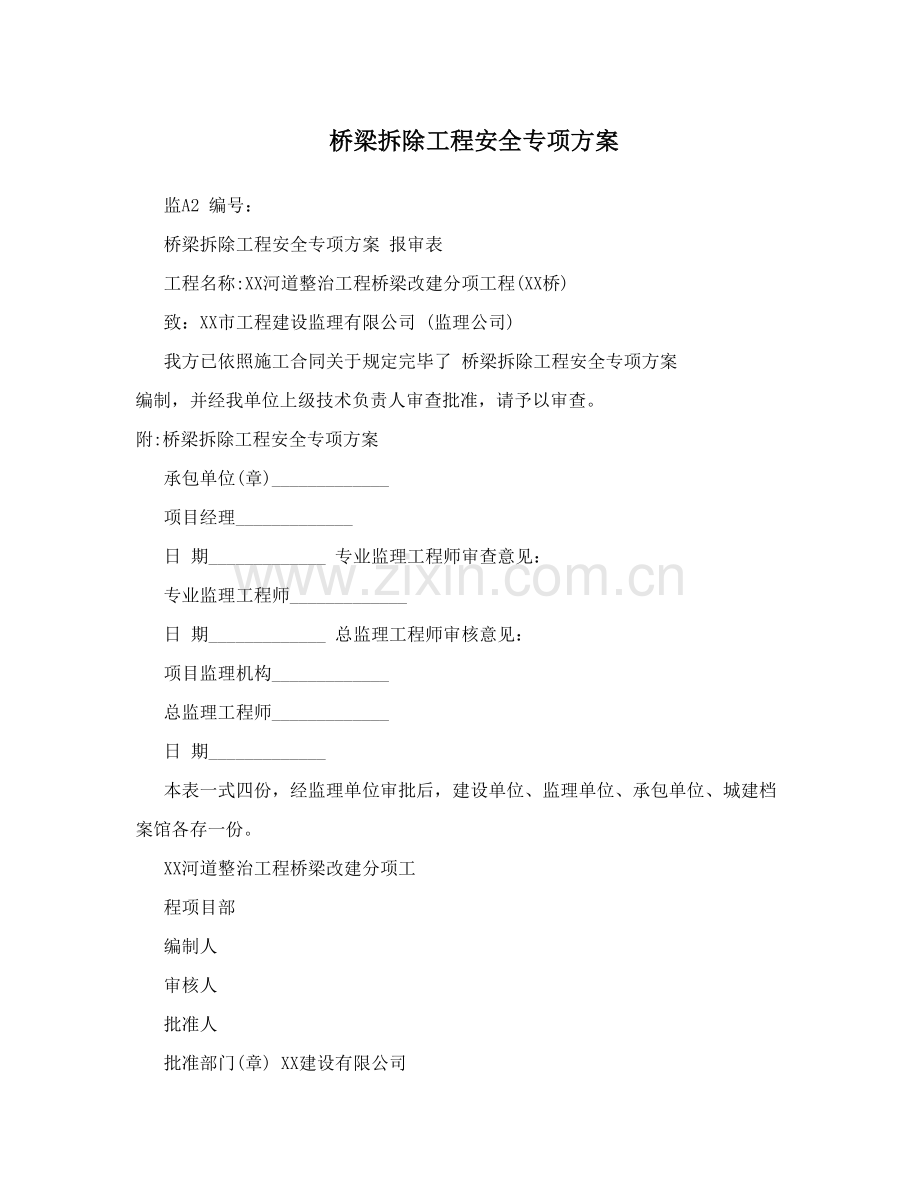

拆除综合项目工程安全专项方案.doc

桥梁拆除工程安全专项方案
监A2 编号：
桥梁拆除工程安全专项方案 报审表
工程名称:XX河道整治工程桥梁改建分项工程(XX桥)
致：XX市工程建设监理有限公司 (监理公司)
我方已依照施工合同关于规定完毕了 桥梁拆除工程安全专项方案 编制，并经我单位上级技术负责人审查批准，请予以审查。 附:桥梁拆除工程安全专项方案
承包单位(章)_____________
项目经理_____________
日 期_____________ 专业监理工程师审查意见：
专业监理工程师_____________
日 期_____________ 总监理工程师审核意见：
项目监理机构_____________
总监理工程师_____________
日 期_____________
本表一式四份，经监理单位审批后，建设单位、监理单位、承包单位、城建档案馆各存一份。
XX河道整治工程桥梁改建分项工
程项目部
编制人
审核人
批准人
批准部门(章) XX建设有限公司
编 制 日 期 20 年8月15日
桥梁拆除工程安全专项方案
目 录
一、编制目1
二、合用范畴1
三、重要编制根据1
四、工程概况2
五、施工方案4
?、施工准备4
?、拆桥技术方案5
六、协助管线迁移11
七、拆桥变形观测12
八、事故安全应急预案12
?、总则12
?、组织机构12
13 ?、职责
?、应急准备14
?、应急解决和相应工作程序14
?、应急救援办法15
?、应急解决支持与反馈16
16 九、组织协调
?、与航道部门协调16
?、与海事部门协调16
?、与交管部门协调17
?、与地方政府协调17
?、环保及安全保证办法17
桥梁拆除工程安全专项方案
十、文明施工办法18
?、管理目的18
?、重要技术组织办法19
附件:1、凰桥平面布置图 20
2、任桥平面布置图 21
桥梁拆除工程安全专项方案
一、编制目
为了保证《中华人民共和国安全生产法》、《中华人民共和国建筑法》及关于建设工程质量、安全技术原则、规范切实贯彻，加强建筑工程项目质量安全生产监督管理，保障人民群众生命财产安全，根据《建设工程安全生产管理条例)和《危险性较大工程安全专项施工方案编制及专家论证审查办法》，特编制XX河道整治工程桥梁改建分项工程(XX桥)桥梁拆除工程安全专项施工方案。
二、合用范畴
本方案合用于XX河道整治工程桥梁改建分项工程(XX桥)项目部桥梁拆除工程。
三、重要编制根据
1、《特种作业人员安全技术考核管理规则》(GB 5036)
2、《建筑施工安全检查原则》(JGJ 59)
3、《建筑施工高处作业安全技术规范》(JGJ 80)
4、《施工公司安全生产评价原则》(JGJ,T77)
5、《建筑拆除工程安全技术规范》(JGJ 147)
6、建(构)筑物设计文献、地质报告
7、地下管线，周边建筑物等状况调查报告
8、本工程施工组织总设计及有关文献
XX建设有限公司 1
桥梁拆除工程安全专项方案
四、工程概况
1、凰桥大桥和任桥大桥均为混凝土桁架拱桥，其中凰桥大桥5片拱肋，任桥大桥3片拱肋，拱肋间均有联系梁，拱肋与桥台连接形式为固结，桥台为重力式桥台，单跨20.7米，桥面宽度为6.8米。
2、河道常水位标高为2.92米，桥台顶标高为3.2米，河床标高实测为2米左右，桥址区地貌单元属于浙江南沿海剥蚀残丘前冲海积平原区。
老桥现状一览表
基本型式 桥名 孔数—跨径(m) 交角( ?) 上部构造 桥面宽度(m)
桥墩 桥台 凰桥大桥 1×20.7 90 砼桁架拱桥 6.8 — 重力式桥台 任桥大桥 1×20.7 90 砼桁架拱桥 6.8 — 重力式桥台 XX建设有限公司 2
桥梁拆除工程安全专项方案

XX建设有限公司 3
桥梁拆除工程安全专项方案
五、施工方案
在老桥拆除前，组织技术过硬人员编制桥梁拆除安全专项方案，安全方案要通过专家论证并报温州市瓯海区质量安全监督站备案。桥上、桥下及桥侧各种管道、管线、线路诸多，分属于不同产权单位。各种管、线在桥梁拆除之前，一定规定各产权单位先行拆除解决，以免导致不必要损失。
?、施工准备
1、竣工图纸审视
项目部组织拆桥关于人员进行老桥竣工图会审，认真阅图，理解老桥基本概况及各某些构件工程量，掌握桥梁构造及受力特点。 2、测量定线
项目部配专业测量人员对老桥进行现场测量定位，并与老桥竣工图一一核对，桥梁平面位置与老桥相符。在每座桥面布置2个观测点，以便在拆桥过程中及时观测拱肋变形状况。
3、施工方案讨论及技术准备
依照老桥竣工图及现场状况，项目部组织召开由公司、项目部工程技术人员参加拆桥方案专项会议，并请关于专家对方案可行性、安全性进行论证。
XX建设有限公司 4
桥梁拆除工程安全专项方案
?、拆桥技术方案
1、拆除原则：
该桥临近居民区，陆上交通繁忙，老桥拆除难度高，风险大，施工安全规定高。为保证老桥拆除安全、快捷，特制定“整体支撑，逐个吊走”拆桥方案。总体原则为:安全第一、施工有序、平衡对称、化整为零。 2、施工技术方案：
拆除分南北方向进行，拆除从桥中间开始，往南北方向(即桥梁两端)，后退拆除，直至整幅桥拆除完毕。
3、拆除顺序
老桥拆除顺序原则上按建桥相反顺序进行，即:桥面附属构造?桥面铺装层?桁架构造?水下某些?桥台及附属?拆除物解决。 4、栏杆拆除
每侧栏杆拆除由两端向中间进行，逐片拆除。拆除时，先用倒链将栏杆拉在内侧路面上，防止栏杆坠落桥下，然后用气割割开两侧立柱底部连接钢板，收紧倒链，将栏杆拉倒在内侧路面上，按照编号依次将所有栏杆拆除，装车运走。
5、桥面破除
由于附属铺装层重量较轻，且拆除时，桥梁整体刚度未减小，此时桥梁构造是安全。为以便施工和保证交通，考虑拆除。在桥面水泥混凝土(桥面铺装层)破除过程中，在做好前期工作同步，依照桥面水泥混凝XX建设有限公司 5
桥梁拆除工程安全专项方案
土厚度、钢筋粗细和钢筋网密度等，可使用如下四种桥面破除施工工艺。
?安全防护
对于桥面破除安全防护，重要有四个注意事项:?编制专项施工方案，施工过程中规定严格按照通过审批方案执行。?做好桥下和桥侧安全防护，重要是采用防护网，或者双层防护网，或者防护网加彩条布，活动平台接掉落物，后期采用长臂挖机清理。?在施工时，桥上桥下都要有安全员现场负责安全。
?找界面拟定施工工艺
各种施工点进行施工前要用手持风镐开凿出一条30-50cm槽，找到桥面铺装与板、梁交界面，再依照交界面厚度拟定局部区域凿除深度。
?桥面破除施工工艺
?普通风镐破除法
对于厚度不大于10cm素混凝土桥面，宜采用风镐直接小块凿除(约20cm*20cm)，但不要凿碎，以免影响功能。
对于厚度不大于10cm钢筋网混凝土桥面，也采用风镐直接凿除，直到清理出钢筋为止。
XX建设有限公司 6
桥梁拆除工程安全专项方案

普通风镐破除法一

普通风镐破除法二
?劈裂机破除法
对于厚度不不大于10cm素混凝土桥面，先采用风枪钻孔(注意孔深与砼厚度一致)，钻孔间距为30cm×40,50cm(排距×列距);然后用液压劈裂机破碎成30cm×40,50cm大块;最后人工、撬棍搬移。同步注意清渣时XX建设有限公司 7
桥梁拆除工程安全专项方案
一定要清理干净，接近防撞墙时要槽向劈裂，孔排拒和列距缩小到20cm。
对于厚度不不大于10cm钢筋网混凝土桥面，亦可采用劈裂机破除法，只是要缩小钻孔间距为20cm×20cm，打孔时向自由面略微倾斜，同步找到钢筋自由端头，依照端头钢筋灵活拟定布孔位置，清渣时还需要风镐协助。

劈裂机破除法一

劈裂机破除法二
XX建设有限公司 8
桥梁拆除工程安全专项方案
?人工劈裂法
对于厚度不不大于10cm钢筋网混凝土桥面，如果不用劈裂机破除法，亦可采用人工劈裂法，原理类似于劈裂机破除法。钻孔间距为20cm×20cm左右，依照破除界面成排钻孔(也要注意钢筋网对钻孔影响)，然后采用楔形劈裂器和铁锤人工劈裂，同步配合风镐清理渣块。

人工劈裂法一

人工劈裂法二
XX建设有限公司 9
桥梁拆除工程安全专项方案
?风镐配合切割法
对于厚度不大于12cm细钢筋混凝土桥面，宜采用风镐配合切割法。先采用切割机将砼切成50cm*100cm方块(100cm为行车方向，也可依照状况缩小切块面积);然后用手持风镐对准铺装与板、梁界面以上1,2cm水平打进，让铺装与板、梁界面分离裂开;最后用撬棍将水泥板撬起，剪断钢筋后分离。

风镐配合切割法一
?桥面破除施工注意事项
?桥面破除宗旨是将桥面分解成块，而不是越碎越好，争取优质高效；
?禁止使用大型机械垂直冲击桥面(含大锤直接打击桥面)；
?清渣机械禁止行走梁板面，清渣时大块渣料要水平滑动，不得翻滚。 6桁架拱梁拆除
桁架拱梁分段拆除，先在拱下做支撑，再将拱梁分好段，按序拆除。 6-1、支撑形式
XX建设有限公司 10
桥梁拆除工程安全专项方案
采用6Φ20松木桩支撑，拱桥中间打两排松木桩，50cm间距梅花桩布置，双排木桩上加枕木，再支撑拱肋；
6-2、拱梁分段、拆除
凰桥大桥由5片拱肋构成，从左到右分为5段，任桥大桥由3片拱肋构成，从左到右分为3段，拆除时，一方面将各拱肋联系梁用风镐先打断，再用钢丝绳将拆除段用吊车吊住，分段处采用风镐配合切割法切断拱梁，拆下后各小段拱梁吊至内侧路上拆除物堆放区内，最后装车运走。
7、桥台、挡墙拆除及水下某些拆除
7-1、水上桥台、挡墙拆除
采用小松PC-200炮头挖掘机和反铲挖掘机配合进行破除工作，挖出后
及时进行外运。
7-2、水下某些拆除
采用围堰降水法，围堰采用双排6米Φ20松木桩，降水后，采用小松
PC-200炮头挖掘机和反铲挖掘机配合进行破除工作，挖出后及时进行
外运。
六、协助管线迁移
桥上、桥下及桥侧各种管道、管线、线路较多，重要有给水管道、通信光缆、电力光缆、有线电视光缆等，分属于不同产权单位。为了协助各管线产权单位进行管线迁移，在告知进行拆迁之前1个月，在桥址处放出桥梁最外侧轮廓线，并标明施工影响范畴，以便管线产权单位进行管线迁移。
XX建设有限公司 11
桥梁拆除工程安全专项方案
?、凰桥大桥
无有关管线通过。
?、任桥新桥
东侧钢管过桥内含综合管线，东侧上空有高压管线及综合管线过桥，西侧有自来水PE管过桥，北侧有综合管线过桥，经业主协调，各产权单位确认于拆桥前迁移各有关管线至桥梁施工红线外，保证不影响桥梁施工。 七、拆桥变形观测
在每个桥梁桁架梁顶中点设2个观测点，观测梁顶位移变化状况;该桥拆除时由项目部测量组进行全过程监控，详细监控方案由监控组提供。监控组依照拆桥顺序建立计算模式，计算出需监控点容许应力、容许位移值，做为发出预警信号根据。在监控组、施工单位发现应力、变形超过容许范畴时，发出预警信号，接到预警信号后我部将及时停止施工，撤离所有人员，并同步启动安全事故应急预案。
八、安全事故应急预案
?、总则
为保证老桥拆除施工的保证障工人生命财产安全，为提高迅速反映和协调能力，加强突发事故应急急救办法，依照公司《程序文献》规定，结合本项目实际，特制定本预案。
?、组织机构
项目部成立应急救援工作小组，突发事件一旦发生，应急救援工作小XX建设有限公司 12
桥梁拆除工程安全专项方案
组将迅速运转。应急救援工作小组组织机构如下：
组长:项目经理
副组长:项目技术负责人、项目副经理、项目安全经理
成员:关于业务部门负责人构成
工作小组下设四个业务组:救援组、事故解决组、联系组和警戒组
联系方式见通讯录。
本项目所有单位和人员均有参加急救抢险义务。 ?、职责
应急救援工作小组为本项目安全事故应急救援工作统一指挥机构，负责与业主、监理及监控单位联系、协调，贯彻关于部门安全指令，检查、督导本单位寻常应急准备工作。发生事故隐患后负责应急响应工作，调集抢险力量，并指挥进行抢险救灾、物资转移，及时与监理、业主及外部救援力量如110、120及航管部门获得联系，谋求社会协助;负责善后解决工作，形成书面材料报监理、业主及公司关于部门。
救援组:重要负责人员和物资急救、疏散，排除险情及排除救援障碍。
事故解决组:按事故预案使用各种安全可靠手段，迅速控制事故发展。并针对现场详细状况，向救援组提供相应救援办法和必要施救工具及条件。
联系组:负责事故报警和上报，以及现场救援联系、后勤供应，接应外部专业救援单位施救。指挥、清点、联系各类人员。
警戒组:重要负责安全警戒任务，维护事故现场秩序，劝退遣散现场XX建设有限公司 13
桥梁拆除工程安全专项方案
围观人员，禁止无关人员进入现场保护区。
?、应急准备
工作小组在寻常工作中组织有关人员学习应急预案，理解各自工作职责，熟悉应急解决和响应程序。
对安全隐患登记造册，实行寻常监管和动态监管，督促关于单位及时整治，保证隐患整治率。
各种应急器材准备要充分，认真研究布置位置，保证及时到位，加强对抢险物资、设备维护保养和操作人员教诲培训。
保持现场通讯、交畅通通，保证事故信息及时传递，抢险人员、设备能及时介入，实行有效救援。
严格现场安全值班制度。
?、应急解决和响应工作程序
?在接到监控单位或现场险情告知后，救援工作小组人员在10分钟内必要迅速进入各自工作岗位，同步及时组织关于人员核算状况，下达人员撤离命令，并及时向监理、业主及公司关于业务部门通报险情状况并通报本单位进行救援、抢险和解决状况。
?应急业务构成员应在15分钟内到齐，按本部门应急预案协调做好救援、抢险和应急解决工作。
?各业务组按照分工迅速展开工作，并视状况及时与外部有关方联系谋求增援。联系组要在第一时间内向关于部门通报险情，视状况祈求封锁交通。
XX建设有限公司 14
桥梁拆除工程安全专项方案
?依照发生事故性质，各业务组及时制定暂时应急解决办法，进行有效控制，防止事故蔓延、扩大。
?随时向有关部门、监理、业主报告现场应急解决状况，提出合理建议，并迅速贯彻上级部门关于批示。
?、应急救援办法
?应急救援原则
以保证工作人员生命为第一原则，另一方面是控制设备和材料损失。应急救援核心是速度，救援时间就是生命。此外要培养施工人员对的处险意识，凡发现险情要立即使用事故报警系统进行通报，应急救援响应者必要是应急救援成员，其她人员应当撤离至安全区域，并服从应急救援成员指挥。
发生安全事故隐患时，要充分运用现场施救资源，采用必要安全办法，一方面迅速撤离施工人员，保证人员零伤亡。
?现场处置
加强对现场安全警戒任务，联系航务部门保持封锁上下游水上交通，维护现场秩序，禁止闲杂人员进入现场保护区。
对可以安全撤离机械设备、材料等进行有序指挥，可靠撤离，尽量减少损失。
邀请监理、业主、监控单位及技术专家研究商讨处置方案，制定详细、周密处置办法，对救援力量进行详细分工，严密组织实行贯彻，彻底消除现场不安全因素。
?事故报警
XX建设有限公司 15
桥梁拆除工程安全专项方案
一旦发生伤亡事故，要依照人员伤亡状况及时祈求社会救援，做好事故现场保护工作。
?、应急解决支持与反馈
?应急解决工作结束后，项目部在24小时内编制报告，报监理、业主及公司有关部门。报告应涉及如下内容:发生事故单位及事故发生时间、地点、事故简要通过、直接经济损失初步预计、事故因素、性质初步判断、事故急救解决状况、需要关于部门和单位协助、支持事宜、事故报告人、报告时间等。
?紧急状况或事故解决结束后，项目部及有关人员应进行总结、分析，吸取事故教训，及时整治，防止类似事故再次发生。
?对在事故急救、指挥、信息报送等方面有突出贡献单位和个人，项目部将按照关于规定予以表扬和奖励。
九、组织协调
在施工方案得到批准后，我部将依照批准方案和所采用机械设备状况，到关于部门办理有关手续，使拆桥施工手续齐备，程序合法：?、与航道部门协调
递交航道占用申请书，得到航道部门批准，办理有关手续；?、与海事部门协调
办理水上作业允许证，按海事部门规定设立航道标志，依照工期请海事部门发布“通航、封航告示”，必要时请海事部门现场维持通航秩序，确XX建设有限公司 16
桥梁拆除工程安全专项方案
保安全；
?、与交管部门协调
本段道路属交警大队管辖，我部将请交管部门现场指引设立封闭交通标志标牌，依照交管部门规定做好交通安全工作，必要时请交管部门现场维持交通秩序。
?、与地方政府协调
搞好群众关系，保证附近居民出行以便、安全，保证拆桥安全、顺利。 ?、环保及安全保证办法
1、拆除施工要有专人指挥协调，并设专职安全员负责安全施工监督、检查。
2、拆除作业前要联系交通管理部门封闭交通，并在醒目位置处设立警示标志和引导标志，在两端桥头10m位置以外设立防撞设施，在桥梁两侧及桥下设立防坠落装置。
3、拆除作业避开夜间施工，避免施工噪音影响周边居民生活。
4、除拆除桥面附属设施外，起吊设备在桥头，运送设备采用水上设备或者直接装车运走。
5、对于无法人工破解大块构件，均采用静态爆破法分割、破碎。
6、所有构件均做到随拆随运，并在破解解决后弃运到指定地点，不得遗弃在河道中或岸边，导致河道堵塞或环境污染。
7、机械作业要有专人指挥。
8、所有拆除作业人员均要戴安全帽，挂安全带，穿救生衣。 XX建设有限公司 17
桥梁拆除工程安全专项方案
9、正在作业桥跨要设立醒目的志，并有专人指挥疏导水运船只。
10、在桥两头设车辆减速绕道通行标志牌，防止车速过快导致事故。
11、在上、下游各设一名专职安全员防止过往船只碰撞桥梁。 十、文明施工办法
?、管理目的
坚持文明施工，增进现场管理和施工作业原则化、规范化贯彻，使职工养成良好作风和职业道德，杜绝野蛮施工现象。做到施工平面布置合理，施工组织有条不紊，施工操作原则、规范，施工环境、施工作业安全可靠，现场材料管理原则有序，内业资料齐全。
?、重要技术组织办法
1、施工总平面管理
合理使用场地，保证现场道路、水、电和排水系统畅通。暂时设施布置，避免二次搭建，现场办公室要接近施工地点，做到“三通一平”，电线不漏电，管线不侵限。
2、施工组织
有项目概况标牌，并注明工程名称、施工单位、项目负责人、技术负责人、安全员、工期规定等;人机料物合理组合;有详细施工方案，做好技术、安全交底;做到工完场清。
3、施工操作
工地有施工负责人，技术人员现场指引;各工班负责人必要现场搞好XX建设有限公司 18
桥梁拆除工程安全专项方案
交接;严格按技术交底、施工方案施工。
4、安全
危险处所设立醒目的志、围栏;施工不穿凉鞋、拖鞋施工;现场有安全员，并佩带袖标;现场有安全警示牌，工地要有看护人员。 5、现场材料
存料场库房要规划布置合理，场地夯实，有防污染、防潮湿办法;材料堆放整洁。
6、机械设备
停放场地平整坚实，不积水;机械设备性能良好，无跑、冒、滴、漏现象;机械设备有专人管理、操作。
7、宣教
施工现场有恰当宣传语牌;有竞赛评比栏;有双增双节活动，并有记录;有宣教记录。
8、解决好与地方关系
在施工过程中，搞好路地共建，解决好与本地政府和群众关系，严肃群众纪律。做到施工不影响居民生活和生产，并为本地提供力所能及服务。
XX建设有限公司 19
