电气监理工作细则.doc

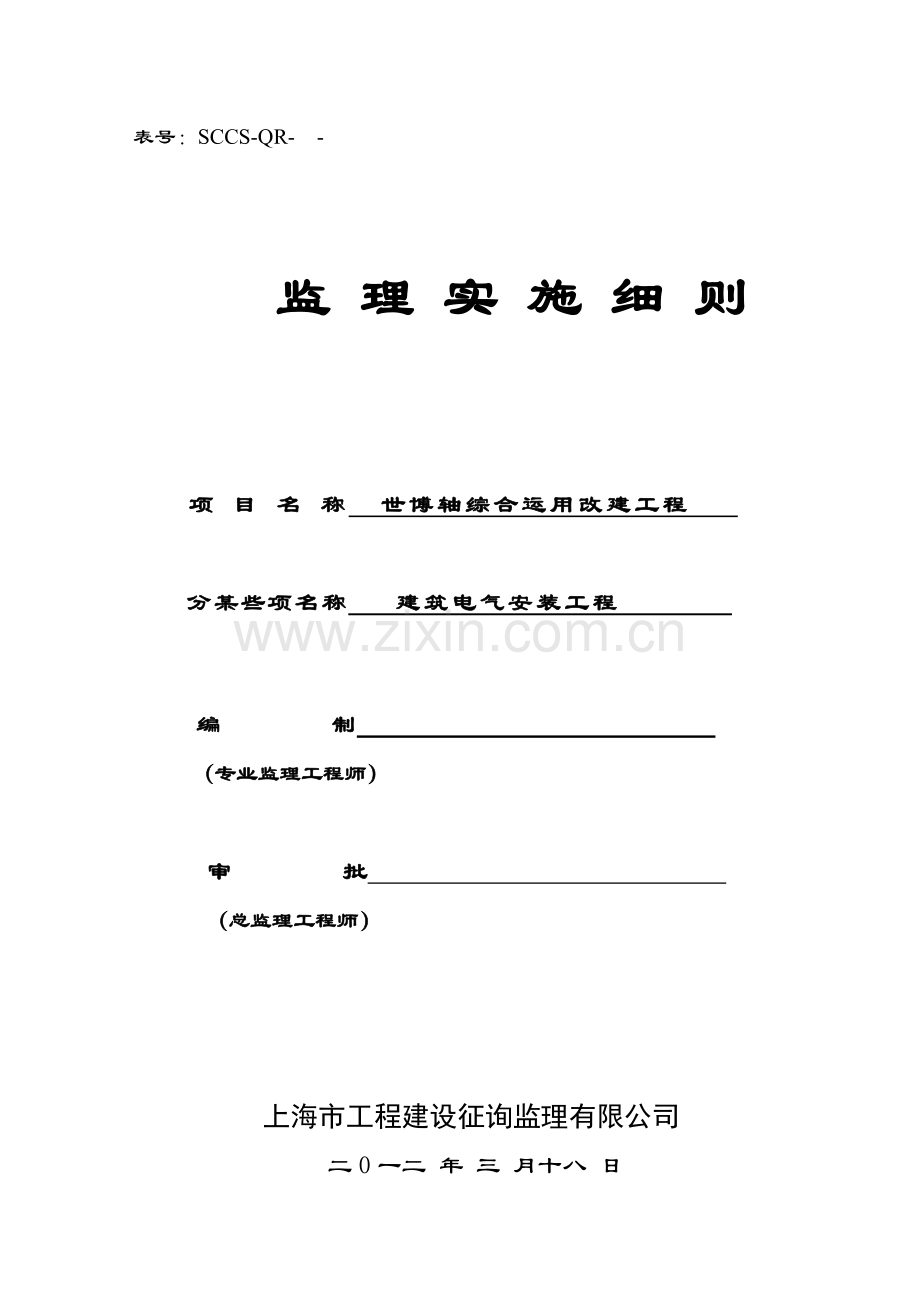

表号：SCCS-QR- -监 理 实 施 细 则项 目 名 称 世博轴综合运用改建工程 分某些项名称 建筑电气安装工程 编 制 （专业监理工程师）审 批 （总监理工程师） 上海市工程建设征询监理有限公司 二0一二 年 三 月十八 日目 录1、 工程概况2、 专业工程特点3、 执行原则、法规4、 监理工作流程（框图）5、 监理工作控制要点及目的值6、 监理工作办法与办法7、 旁站监理项目内容、办法及规定8、 现场监理检查登记表式1.工程概况1.1工程简介：本工程构造概况：世博轴及地下综合体工程位于浦东世博园区，南临浦东南路，北接世博庆典广场，东面是上南路，西面是周家渡路。本工程是将世博轴由交通综合设施综合体改导致集商业、餐饮、娱乐和展示为一体大型商业综合体。本工程一区建设规模与指标：总建筑面积46261.00平方米，地上总建筑面积20578.00平方米（公共交通建筑面积1618.00平方米，商业及服务建筑面积18960.00平方米），地下总建筑面积25683.00平方米（公共交通建筑面积775.00平方米，商业及服务建筑面积23765.00平方米，地下机动车库建筑面积1143.00平方米）。建筑高度0.000相称于吴淞高程4.500，道路高度-0.300。二层女儿墙墙顶至地面11.8米，北广场二层女儿墙顶13.60米，阳光谷顶高度30.80米，最高膜构造顶至地面34.30米。地上2层（局部3层）,地下2层。 1.2工程名称：世博轴综合运用改建工程1.4参加建设单位：上海世博发展（集团）有限公司、上海建工（集团）总公司、上海市工程建设征询监理有限公司、上海市第七建筑有限公司、上海市设备安装有限公司。1.5本项目电气安装工程范畴：本工程电气工程范畴涉及：10kv/0.4kv变配电系统、应急电源配电系统、照明配电及控制系统、电力配电及控制系统、防雷与接地系统、消防报警系统、防火剩余电流监控系统、建筑设备监控系统、变电站综合自动化保护及电源管理系统、EMS电能管理及能耗管理系统。2.专业工程特点本工程内电源运用项目内配备两路独立35KV供电电源，由35KV/10KV变配电所1座及10KV/0.4KV变配电所9座配电。应急电源运用原有配备柴油发电机组。用电负荷级别共分三级：对消防负荷（如消防控制室，防排烟风机，防火卷帘，防火阀门，应急及疏散照明，消防及喷淋泵，火灾报警，消防电梯等），变配电房、柴油发电机房、通信机房，计算机系统、客梯、某些厨房设备用电等划为一级负荷。自动扶梯、备用照明等设备负荷划为二级，其他不属于一、二级负荷用电负荷为三级。3.执行原则、法规3.1建筑电气工程施工质量验收规范（GB50303-）3.2电气装置安装工程电缆线路施工及验收规范（GB50168-92）3.3电气装置安装工程盘、柜及二次回路接线施工及验收规范（GB50171-92）3.4电气装置安装工程低压电器施工及验收规范（GB50254-96）3.5电气装置安装工程高压电器施工及验收规范（GBJ147-90）3.6电气装置安装工程母线装置施工及验收规范（GBJ149-90）3.7电气装置安装工程电力变压器、油浸变压器、互感器施工及验收规范（GBJ148-90）3.8电气装置安装工程旋转电机施工及验收规范（GB50170-92）3.9电气装置安装工程接地装置施工及验收规范（GB50169-92）3.10电气装置安装工程电气设备交接实验原则（GB50150-91）3.11施工现场暂时用电安全技术规范（JGJ46-88）3.12民用建筑安装工程质量监督核验要点（第三次修改稿）建质总监（1997）第027号3.13民用建筑电气设计规范（JGJ/T16-92）3.14套接紧定式钢导管电线管路施工及验收规范（CECS120:）3.15上海市都市污水治理机电设备安装工程质量检查评估原则（SZ-06-99）3.16建筑工程施工质量验收统一原则（GB50300-）3.17本工程设计图及关于技术文献、会议纪要3.18本工程地方性技术原则、规范及原则图集3.19建设工程监理规范（GB50319-）4.监理工作流程参加图纸会审参加设计交底审核电气工程承包单位施工组织设计或施工方案审核施工单位电气工程质量技术管理体系质保体系审定分包单位资质核查电气工程施工条件（临用电及场地、预埋件与主体构造界面）按检查批评估分项子分部工程质量过程监理（巡视、旁站、检查参加预埋管线等隐蔽工程验收）审核及验收配管、线缆、灯具、接地材料、变压器、成套配电柜等材料，设备实物外观质量及质保资料审核各子分部、分项工程质量、实行下道工序参加低压电机电加热器及电动执行机构系统；低压电气动力设备；公用建筑照明系统通电；系统送电等空载或负荷试运营参加变压器交接；高低压成套配电柜；低压电动机；低压母线交接；单独安装低压电器交接；不间断电源技术指标测试等单机实验、试运转组织竣工预验收监督施工单位整治编写工程质量评估报告参加竣工验收根据监理合同商定工程质量保修期监理工作时间、范畴及内容开展工作5.监理工作控制点及目的值5.1施工前期监理工作控制点及目的值5.1.1审核本工程设计图及关于设计文献，并就上述所发现设计错漏及有违现行国标之处，设计不拟定及其设计深度、系统设计与建筑功能不一致性、系统优化等问题，通过图纸会审、设计交底或其他形式向设计、业主等关于建设方提出。通过共同努力，以求得一种符合现行国标、符合建筑功能规定、现场施工基本可行、设计意图表达清晰、布局及系统基本合理电气安装工程建设平台，为此后电气工程安装施工过程质量、投资、工期等三控制打好基本。5.1.2审核电气安装工程分包单位资质，其中涉及：施工单位公司资质、工商执照、公司业绩；所承包工程内容及范畴；特殊行业施工允许证及外企在国内承包工程允许证；本工程项目经理资质及级别证书；特种专业施工人员上岗证书等。 规定如下：（1） 公司资质、工商执照、项目经理证书、专职管理人员及特种专业上岗证，特殊行业施工允许证及外企在国内承包工程允许证符合规定并在法定有效期内；（2） 公司资质级别与本工程内容、范畴及级别相符，公司业绩中包括与本工程相似项目。5.1.3审核施工组织设计或施工方案，规定如下：（1） 适时性（分包单位应在施工前提出）；（2） 技术保证（方案中提出施工工艺技术符合本工程设计及工程技术难点施工规定，施工技术管理办法有效）；（3） 人力资源保证（施工公司人力资源配备满足合同规定质量、工期目的规定）；（4） 施工机械保证（公司提供施工机械设备配备符合合同规定质量、工期规定）；（5） 安全保证（公司提供安全及消防管理体系完整、组织网络完善、办法贯彻、手段合理满足不同气候、不同场合、夜间及多工种联合施工安全规定）。（6） 质量保证（方案中提出安装质量目的明确，管理办法到位）（7） 筹划进度保证（施工进度筹划符合合同总工期规定，并且与土建及其她专业施工周期适配）（8） 物流控制及成品保护（电气安装材料设备等储运应适时合理，成品保护办法贯彻）5.1.4审核承包单位现场项目部质量、技术管理体系和质量保证体系审核规定：工程质量目的明确；技术及质量管理组织机构健全；质量保证体系三级（公司、项目部、施工班组）管理网络完整；专职管理人员及特种作业人员资质及数量符合规定；技术管理制度健全，人员岗位职责明确；原始登记表格齐全，所用仪器仪表合格有效；过程质量控制筹划合理；质量反馈及时到位，实行良性循环。5.1.5审核及认定进场材料、设备审核规定：（1）进场电气工程安装材料、设备应符合现行国标、符合本工程设计规定，合格证、质保书等质保资料齐全有效；重要材料、设备进场检查应有施工、监理共同进行，施工单位为主，监理单位确认，检查结论应有记录；有异议送有资质（即依照法律、法规规定、经相应政府行政主管部门或其授权机构承认）实验室抽样检测，实验室出具检测报告，确认符合现行国标及有关技术原则规定，才干在施工中应用；进口材料、设备除上述规定外，还需提供商检证明及中文规格、型号、性能检测报告、安装使用阐明书等技术文献。（2）审核进场材料、设备物流及储运筹划，其运送和储存应符合材料、设备规定，符合施工进度筹划。（3）电气工程新材料、新设备进场，应通过法定程序批准，并附有合格新试报告，除需符合上述规定外，还需提供安装、使用、维护保养和实验规定等关于技术文献。5.1.6监理工作技术准备（1）熟悉设计图纸、深化现行国标学习，通过图纸会审、设计交底、专家征询、专项技术讨论、现场勘察等途径熟悉掌握本工程建筑电气系统特点及核心施工工序，为旁站监理定点选取创造条件。（2）根据建筑电气安装工程特点及本工程实际状况，通过协调、贯彻电气工程总体（大配套）和室内（小配套）供配电工程各专业工序及施工界面衔接、交叉、预留、预埋等施工作业工艺、质量办法及其成品保护手段；进一步贯彻电气安装工程与智能化、通风与空调、给排水及土建有关专业工序衔接、交叉等施工作业工艺、质量办法及其成品保护问题。（3）根据施工暂时供配电及工地实际状况，审核并合理调节土建及各安装专业用电负荷及配额，检查进场施工供配电设备（配电箱、开关箱等）熔丝、导线截面，开关整定值及其接地保护系统。（4）审查地下室板墙、人防工程等混凝土内预埋电气套管防水、防渗漏办法，应符合关于人防工程施工等现行国标。（5）根据不同建筑及其电气安装工程规定，审核电气系统设备安装施工条件（对土建及其他配套工程规定），其中涉及：设备房主体构造施工完毕；室内预留、预埋工作符合设计规定；设备基本轴线标高、强度符合设计及设备安装规定；吊具等安装设备到位，施工通道畅通；配套动力（水、压缩空气、电等）及安全防护设施到位。5.2施工过程监理工作控制规定及目的值5.2.1电气线路安装工程（1） 在混凝土现浇楼板、墙体内暗配电管，应沿最短距离敷设，暗配管离构筑物表面距离不应不大于15mm，当绝缘导管在砌体上剔槽敷设时，应采用强度级别不不大于M10水泥砂浆抹面保护，保护层厚度不不大于15mm。（2） 进入落地式柜、台、箱、盘内电管应排列整洁、管口应高出柜、台、箱、盘基本面5080mm。室外所有管口在穿入线缆后应做密封解决。由箱式变电所或落地式配电箱引向建筑物导管，建筑物一侧导管管口应设在建筑物内部。（3） 金属导管禁止对口熔焊连接，镀锌及壁厚不大于（等于）2mm钢导管不得采用套管熔焊连接。（4） 防爆导管不应采用倒扣连接；可采用防爆活接头连接，其接合面应严密；防爆导管安装牢固顺直，镀锌层锈蚀或剥落处做防腐解决；除设计规定外，导管与灯具、开关线盒等连接处不跨接接地线，连接应牢固紧密，在螺纹上涂以导电性防锈脂。（5） 壁厚不大于（等于）2mm钢管不能作为电线导管埋设于室外土壤中，室外埋地敷设电缆导管，其埋深应不不大于（等于）0.7m。（6） 电缆导管弯曲半径应不不大于（等于）电缆最小容许弯曲半径（参见表1）。表1 电缆容许最小弯曲半径序号电缆种类最小容许弯曲半径1无铅包钢铠护套橡皮绝缘电力电缆10D2有钢铠护套橡皮绝缘电力电缆20D3聚氯乙烯绝缘电力电缆10D4交联聚氯乙烯绝缘电力电缆15D5多芯控制电缆10D注：D为电缆外径（7） 金属导管内外壁应做防腐解决；埋设于混凝土内部金属导管内壁应防腐解决，外壁可不做防腐解决；直埋土层中钢导管外壁应涂两度沥青（水柏油）防腐。（8） 电气配管、桥架、槽板、线槽等通过建筑物变形缝时质量监控要点：通过建筑物沉降及伸缩缝部位所有电气配管、槽板、桥架、线槽、避雷装置等应设补偿装置，补偿装置几何尺寸及连接应符合关于现行国标、图集规定。（9） 金属电缆支架、金属电缆桥架及支架、电缆导管、引入或引出金属导管和线槽必要接地（PE）或接零（PEN）可靠；可挠性金属导管和金属柔性导管不能做接地或接零接续导体，金属线槽不作设备接地导体；金属电缆桥架及支架、金属线槽（在设计无规定期）全长应不少于2处与接地（PE）或接零（PEN）干线相连；镀锌钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，其专用接地卡跨接两卡间连线应用铜芯软导线（其截面应不不大于4mm2）；镀锌线槽及镀锌电缆桥架间连接板两端不跨接接地线，其连接板两端不少于2个有防松螺帽或防松垫圈连接固定螺栓，非镀锌钢导管采用螺纹连接、两端（连接处）焊接跨接接地线，非镀锌电缆桥架连接板两端、非镀锌金属线槽间连接板两端跨接接地线（铜芯）接地线截面应不不大于4mm2；当镀锌钢导管采用螺纹连接时，连接处两端采用专用接地卡固定跨接接地线。（10） 明配钢管管径在50mm及如下，必要采用螺纹连接，不得采用套管连接；管径在63mm及以上者，可使用套管焊接，套管应位于两管对口中心，长度为管外径1.53倍，焊接应严密。（11） 配管采用螺纹连接时，连接后螺纹宜外露2-3扣，其园钢跨接接地线直径不得不大于6mm，焊接长度应不不大于（等于）6倍园钢直径、焊接应牢固、焊缝饱满、不得点焊、焊缝无咬肉、夹渣、焊瘤等缺陷，钢管未焊穿；除特殊场合外，50V如下配线金属钢管、线槽可不做跨接接地线。（12） 明配钢管、PVC刚性塑料管在进箱盒、灯位、开关、插座150300mm处应设管卡或支架固定；配管应横平竖直，管卡或支架间距均匀、对称，间距应符合现行国标。（13） 吊顶内部配管宜按明配管施工，配管不得固定在吊顶支架或龙骨上，金属软管应做接地保护，各种强弱电导线禁止在吊顶内裸露。（14） PVC硬塑料管外壁应有持续阻燃标记及生产厂标；PVC硬管和软管氧指数应不不大于40；PVC硬塑料不应敷设在高温及易受机械损伤场合，刚性绝缘导管直埋于地下、楼板内，在出地面或楼板易受机械损伤一段应采用保护办法，设计无规定期，埋设于构造内部绝缘导管应采用中型以上管；绝缘导管管口平整光滑，连接采用插入法时，采用专用粘合剂涂于结合部，接口牢固密封，冬季施工时，插入法连接工序应采用一定保温办法。（15） 沿建筑物，表面及在支架上敷设PVC刚性塑料管等绝缘导管按设计规定，装设温度补偿装置。（16） 半硬塑料管及塑料波纹管，不适当在吊顶内敷设，吊顶内部钢管、金属支架、龙骨应有统一接地线。（17） 不同回路、不同电压级别、交流与直流导线不应穿在同一导管内，互相干扰导线不得穿在同一导管内。当设计规定或电压为50V及如下回路，同一台设备电机回路和无抗干扰规定控制回路，照明花灯所有回路、同类照明几种回路穿入同导管，但导管内导线总数应不多于8根。（18） 同一交流回路导线应穿入同一金属导管内，同一回路相线和零线，敷设于同一金属线槽内，同一电源不同回路无抗干扰规定线路可敷设于同一线槽；在金属导管、线槽内电线不得存在接头。（19） 三相或单相交流单芯电缆不得单独穿在钢导管内。（20） 爆炸危险场合照明线路电线和电缆额定电压不得低于750V，且必要敷设在钢导管内。（21） 同一建筑物、构筑物在采用多相供电时，电线绝缘层颜色选取应一致，其保护线（PE线）应为黄绿相间色，零线用淡蓝色；A相黄色；B相绿色；C相红色。（22） 敷设于同一线槽内有抗干扰线路用隔板隔离，或采用屏蔽电线，屏蔽线护套一端应接地。（23） 槽板敷设时应紧贴建筑物表面，规定横平竖直，固定可靠，禁止采用木楔固定；木槽板应经阻燃解决，塑料槽板应有阻燃标记；槽板内敷线应留有余量，槽板内电线无接头，电线连接设在器具处。（24） 采用木槽板时，槽板无劈裂，塑料槽板无扭曲变形。槽板安装时底板固定点间距应不大于500mm；盖板固定点间距应不大于300mm；底板距终端50mm和盖板距终端30mm处应固定；槽板底板接口与盖板接口应错开20mm，盖板在直线段和90转角处应成45斜口对接，T形分支处应成三角叉接，盖板应无翘角，接口应严密整洁。（25） 槽板穿过梁、墙及楼板处应有保护设施，且与槽板结合严密。（26） 采用柔性导管连接刚性导管及电气设备时，其长度在动力工程中不不不大于0.8m，在照明工程中不不不大于1.2m；可挠性金属管、柔性导管与刚性导管或电气设备连接时，采用专用接头；复合型可挠金属管或其他柔性导管连接处应密封良好，防液覆盖层完整无损。（27） 电缆敷设禁止有绞拧，铠装压扁，护层断裂及表面严重划伤等缺陷。（28） 钢制电缆桥架直线段长度不不大于30m、铝合金或玻璃钢电缆桥架直线段长度不不大于15m，设有伸缩节；电缆桥架转弯处弯曲半径，不不大于支架及桥架内电缆最小容许弯曲半径（参见本节第6条），设计无规定期，电缆桥架水平安装支架间距应不大于（等于）3m，垂直安装时支架间距不不不大于2m；桥架与支架及桥架与连接板螺栓固定，紧固无漏掉，螺母位于桥架外测；采用钢支架固定铝合金桥架时，应设互相绝缘防电化学腐蚀办法；设计无规定期，设立在易爆易燃气体管道和热力管道下方电缆桥架与管道最小净距符合表2规定。表2 电缆桥架与管道最小净距（m）管道类别平行净距交叉净距普通工艺管道0.40.3易燃易爆气体管道0.50.5热力管道（有保温层）0.50.3热力管道（无保温层）1.00.5（29） 敷设在竖井及电缆沟内桥架，穿越不同防火区桥架，按设计规定，设防火隔墙办法。（30） 在不不大于45倾斜桥架内敷设电缆时，每隔2m设固定点；电缆出入、电缆沟、竖井、柜（盘）、台、构筑物及管子部位，作密封解决；电缆首端、末端及分支部位应设标志牌。（31） 电缆在水平敷设时，首尾两端、转弯两侧及每隔一定距离（不不不大于10m）处设立固定点；敷设于垂直桥架内全塑型电力电缆及控制电缆固定点间距不不不大于1m，其她电缆间距不不不大于1.5m。（32） 交流单芯电缆或分相后每相电缆固定用夹具及支架不能形成闭合铁磁回路。（33） 电线、电缆接线必要对的、并联运营电线或电缆型号、规格、长度、相位应一致。低压电线和电缆、线间和线对地间绝缘电阻值必要不不大于0.5M。铠装电力电缆头接地线应采用铜绞线或镀锡铜编制线，其截面积不应不大于表3规定。表3 电线芯线和接地线截面积（mm2）电缆芯线截面积接地线截面积120及如下16150及以上2516及如下同芯线截面积（34） 裸母线、封闭母线、插接式母线绝缘子底座、套管法兰、保护网（罩）及母线支架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不应作为接地（PE）或接零（PEN）接续导体。（35） 采用螺栓搭接连接母线与母线或母线与电器接线端子时，连接钻孔直径、搭接长度应符合GB50303-附录C规定；用力矩扳手拧紧连接螺栓力矩值符合GB50303-附录D规定；母线接触面保持清洁、涂电力复合脂，孔周边无毛刺；螺栓两侧有平垫圈、垫圈相邻间隙不不大于3mm，螺母侧装有弹簧垫或锁紧螺母，螺栓受力均匀。（36） 封闭、插接式母线安装时，母线应与外壳同心，容许偏差为5mm；段与段连接时，对准相邻母线和外壳，连接后，不使母线及外壳承受额外应力，其连接工艺办法符合产品技术文献规定。室内裸母线最小安全净距应符合GB50303-附录E规定。5.2.2变压器安装工程（1） 与电力变压器安装关于建筑（构）物建筑工程质量，应符合现行建筑工程施工及验收规范规定。当设备及设计有特殊规定期，应符合其她规定。（2） 开箱检查应查验合格证和随带技术文献，变压器有出厂实验记录。依照施工图、设备技术资料文献、设备及附件清单，核对变压器及附件规格型号、数量与否符合设计规定，部件与否齐全。（3） 外观检查：有铭牌（上面应注明制造厂名、额定容量、一、二次额定电压、电流、阻抗和接线组别等技术数据）。变压器应无机械损伤、裂纹和变形等缺陷，油漆应完好无损。变压器高压、低压绝缘瓷件应完整无损伤，无裂纹等。（4） 变压器安装前基本应验收合格，且对埋入基本电线导管、电缆导管和有关预埋件、变压器进、出线预留孔及吊装预留孔或预留通道进行检查后，才干进行安装。（5） 变压器托架金属构架几何尺寸，应符合设计基本配制图规定与规定。如设计对型钢构架高出地面无规定，施工时可将其顶部高出地面100mm。（6） 型钢基本构架与接地扁钢连接不适当少于二端点。在基本型钢构架两端，用不不大于404mm扁钢相焊接。焊缝应均匀牢固，焊接处做防腐解决后再刷两遍灰面漆。（7） 变压器安装轴线位置应对的，应按设计规定方位和距墙尺寸就位，横向距墙不应不大于800mm，距门不应不大于1000mm，并应恰当考虑推动方向，开关操作方向应留有1200mm以上净距。（8） 干式变压器一次元件应按产品阐明书位置安装，二次仪表装在便于观测变压器护网栏上。软管不得有压扁或死弯，富余某些应盘圈并固定在温度计附近。（9） 变压器电压切换装置各分接点与线圈连接线压接对的，牢固可靠。其接触面接触紧密良好。切换电压时，转动触点停留位置应对的，并与批示位置一致。（10） 有载调压切换装置转动到极限位置时，应装有机械联锁和带有限位开关电气联锁。（11） 有载调压切换装置控制箱，普通应安装在值班室或操纵台上。联线对的无误，并应调节好。手动、自动工作正常，档位批示对的。（12） 变压器一次、二次联线和地线、控制管线均应符合现行国家施工验收规范规定。（13） 变压器一次、二次引线连接，不应使变压器套管直接承受应力。（14） 变压器低压侧中性点处与接地装置引出接地干线直接连接。干式变压器支架或外壳应接地（PE）；所有连接应可靠、紧固件及防松部件齐全。（15） 变压器交接实验，应符合电气装置安装工程电气设备交接实验原则（GB50150）规定。（16） 变压器及接地装置交接实验合格，才干通电。5.2.3成套配电柜、控制箱（台、屏）和动力、照明配电箱（盘）安装工程（1）柜、屏、台、箱、盘金属框架及基本型钢必要接地（PE）或接零（PEN）可靠；门和框架接地端子与装有电器可启动门之间应有裸编织铜线连接，且有标记。（2）低压成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）应设可靠电击保护；柜（屏、台、箱、盘）内保护导体应有裸露端子连接外部保护导体端子；设计无规定期保护导体最小截面应不不大于表4规定。表4 保护导体截面积相线截面积S（mm2）相应保护导体最小截面积Sp（mm2）S16S16S351635S400S/2400S800200S800S/4注：S与Sp材质相似（3）柜、屏、台、箱、盘间线路线间和线对地间绝缘电阻值，馈电线路必要不不大于0.5M；二次回路必要不不大于1M。（4）照明配电箱（盘）安装时，内部配线整洁，且无绞接，导线连接紧密、不伤芯线、不断股，垫圈下螺栓两侧压导线截面相似，同一端子上导线连接不多于2根，防松垫圈等部件齐全。（5）照明配电箱（盘）内开关动作灵活可靠，带漏电保护回路，动作电流不不不大于30mA，动作时间不不不大于0.1S。（6）照明配电箱（盘）内，分别设立零线（N）和保护地线（PE线）汇流排，零线和保护接地线分别经汇流排配出。（7）柜、屏、台、箱、盘间配线；电流回路应采用额定电压不低于750V，芯线截面积不不大于2.5mm2铜芯绝缘线缆；除电子元件回路及类似回路外，其她回路应采用额定电压不低于750V，芯线截面不不大于1.5mm2铜芯绝缘线缆，不同电压级别、交流、直流线路及计算机控制线路应分别绑扎，且有标记。5.2.4低压电器及动力设备安装工程（1） 电动机、电加热器及电动执行机构可接近裸露导体必要接地（PE）或接零（PEN）。（2） 电动机、电加热器及电动执行机构绝缘电阻值应不不大于0.5M。（3） 100KW以上电动机应测量各相直流电阻值，其相间差不应不不大于最小值2%，无中性点引出电动机，测量线间直流电阻值，其线间差值不应不不大于最小值1%。（4） 低压电动机、电加热器及电动执行机构等安装应牢固，防水防潮及防爆电气设备接线入口及接线盒盖等应做密封解决，在设备接线盒内裸露不同相导线间及导线对地间最小距离应不不大于8mm，否则应采用绝缘保护办法。（5） 管状电加热器工作电压不得超过其额定电压10%；电加热器外壳应接地可靠。5.2.5电气照明、器具安装工程（1） 安装灯具距地面高度不大于2.4m时，灯具可接近裸露导体必要接地（PE）或接零（PEN）可靠，并应有专用接地螺栓，且有标记，灯具回路控制应与配电箱及回路标记一致，开关与灯具控制顺序相相应，成排照明灯具距地面高度不大于2.4m，应有专门接地线。（2） 建筑物景观照明灯具金属构架和灯具可接近裸露导体及金属软管应接地（PE）或接零（PEN）可靠，且有标记；每套灯具导电某些对地绝缘电阻值应不不大于2M；在人行道等人员往来频繁等场合安装落地式灯具，无围栏防护时，安装高度应距地面2.5m以上。（3） 花灯吊钩园钢直径应不不大于灯具挂销直径，且不应不大于6mm。设计单独出图及灯具厂指定大型花灯固定及悬吊装置，应按灯具重量2倍做过载实验。（4） 灯具重量不不大于3kg时，应采用螺栓或预埋吊钩固定；灯具重量在0.5kg及如下时，可采用软电线自身吊装；不不大于0.5kg时灯具采用吊链，软电线编叉在吊链内，使电线不受力；灯具固定牢固可靠，不使用木楔，每个灯具固定用螺钉或螺栓不少于2个，若绝缘台直径不大于（等于）75mm时，采用1个螺钉或螺栓固定。（5） 采用钢管做灯杆时，钢管内径不应不大于10mm，钢管厚度不应不大于1.5mm。（6） 安装在危险性较大及某些特殊场合灯具，其离地高度不大于2.4m时，使用额定电压为36V及如下照明灯具或采用专用保护办法。（7） 若设计无规定期，又不采用安全电压，普通敞开式灯具灯头离地距离为：室外，2.5m（安装在墙上）；厂房，2.5m；室内，2m；软吊线带升降器灯具在吊线展开后，0.8m。（8） 行灯电压不不不大于36V，在特殊潮湿场合或导电良好地面上以及工作地点狭窄、行动不便场合行灯电压不不不大于12V；行灯变压器外壳、铁芯和低压侧任一端或中性点、接地（PE）或接零（PEN）可靠；行灯变压器为双圈变压器，其电源侧和负荷侧有熔断器保护，熔丝额定电流分别不应不不大于变压器一次、二次额定电流。（9） 各种水池及类似场合水下灯与防水灯等电位联结应可靠，且有明显标记，其电源专用漏电保护装置应所有检测合格。禁止采用金属或有金属护层导管作为电源引入灯具导管，必要采用绝缘导管。（10） 专用无影灯固定灯座螺栓数量不少于灯具法兰底座上固定孔数，且螺栓直径与底座孔径相适配，螺栓采用双螺母锁固；安装在混凝土构造上时，螺栓与主筋相焊接或将螺栓末端弯曲与主筋绑扎锚固；其配电箱装有在专用总开关及分路开关，电源分别接在两条专用回路上，开关到灯具电线采用额定电压不低于750V铜芯多股绝缘电线。（11） 应急照明灯应由两路电源供电；或由蓄电池柜供电或选用自带电源型应急灯具。应急照明在正常电源断电后，电源转换时间为：疏散照明15S；备用照明15S；安全照明0.5S。（12） 疏散照明由安全出口标志灯和疏散标志灯构成，安全出口标志灯距地高度不低于2m，且安装在疏散出口和楼梯口里侧上方。疏散标志灯安装在安全出口顶部，楼梯间、疏散走道及转角处，应安装在1m如下墙面上。不易安装可安装在上部。疏散通道标志灯间距不不不大于20m（人防工程不不不大于10m）。疏散照明线路采用耐火电线、电缆、穿管明敷或在非燃烧体内穿刚性导管暗敷时，保护层厚度不不大于30mm；电线采用额定电压不低于750V铜芯绝缘电线。（13） 应急照明灯具、运营中温度不不大于60灯具、接近可燃物时，采用隔热、散热等防火办法。白炽灯、卤钨灯等光源、不能直接安装在可燃装修材料或可燃物件上。应急照明线路在每个防火分区有独立应急照明回路，穿越不同防火分区线路有防火隔堵办法。（14） 防爆灯具防爆标志，外壳防护级别和温度组别与爆炸危险环境适配。设计无规定期，灯具种类和防爆构造选型应符合现行国标建筑电气工程施工质量验收规范GB50303规定。安装时，不用非防爆零件代替灯具配件（金属护网、灯罩、接线盒等）；灯具安装位置离开释放源、且不在各类管道泄压口及排放口上下方安装灯具。（15） 彩灯配线管路按明配管敷设，彩灯及配管要有防雨功能，灯罩要拧紧，管路间、管路与灯头盒间采用螺纹连接，金属导管及彩灯构架，钢索等可接近裸露导体接地（PE）或接零（PEN）可靠。用于垂直彩灯悬挂挑臂槽钢不不大于10#，端部吊挂钢索用吊钩螺栓直径不不大于10mm，螺栓在槽钢上固定，两侧有螺帽，且加平垫及弹簧垫圈结实。彩灯悬挂钢丝绳直径不不大于4.5mm，底把园钢直径不不大于16mm，地锚采用架空外线用拉线盘，埋设深度不不大于1.5m。垂直彩灯采用防水吊线灯头时，下端灯头离地高度不不大于3m。（16） 霓虹灯安装时，灯管应完好无损；灯光采用专用绝缘支架固定、牢固可靠；灯具固定后与建筑物、构筑物表面间距不不大于20mm；霓虹灯采用专用双圈式变压器，所供灯管长度不不不大于容许负载长度，露天安装有防雨办法；变压器二次电线和灯管连接线采用额定电压不不大于15KV高压绝缘电线；二次电线与建筑物、构筑物表面距离不不大于20mm；变压器明装时，若安装高度低于3m，要采用防护办法；变压器不安装在吊顶内部；霓虹灯装在橱窗内部时，窗户与变压器一次侧开关设连锁保护装置。（17） 航空障碍标志灯装设在建筑物或构筑物最高部位，若最高部位平面积较大或为建筑群时，除在最高品位装设外，还应在其外侧转角顶端分别装设灯具。在烟囱顶部装设航空障碍灯时，安装在低于烟囱口1.53m部位，且呈正三角形水平排列。灯具选型由安装高度决定；高度60m如下采用低光强红色光，其有效光强不不大于1600cd；高度150m以上采用高光强白色光，有效光强依背景亮度而定；灯具电源按主体建筑中最高负荷级别供电，灯具安装牢固，且有维护保养办法。（18） 庭院灯金属立柱及灯具可接近裸露导体接地（PE）或接零（PEN）可靠。单设接地干线沿庭院灯布置位置形成环网状，且不少于2处与接地装置引出线连接，接地干线引出支线与金属灯柱及灯具接地端子连接，且有标记。每套庭院灯具导电某些对地绝缘电阻值不不大于2M。（19） 安装在同场合交流、直流或不同电压插座应有明显区别，且必要选用不同构造，不同规格和不能互换插座；配套插头也要按交流、直流或不同电压级别区别使用。（20） 单相二孔插座，面对插座右孔或上孔与相线连接，左孔或下孔与零线连接；单相三孔插座，面对插座右孔与相线连接，左孔与零线连接；单相三孔，三相四孔及三相五孔插座接地（PE）或接零（PEN）线接上孔。插座接地端子不与零线端子连接。同一场合三相插座、接线相序一致。接地（PE）或接零（PEN）线在插座之间不串联连接。（21） 接插有触电危险家用电器电源，采用能断开电源带开关插座，开关断开相线，用于潮湿场合密封型带保护地线触头保护型插座，安装高度不低于1.5m。（22） 同一建筑物、构筑物开关采用同一系列产品，开关安装通断方向位置一致照明线路相线经开关控制。5.2.6避雷接地系统安装工程（1） 人工接地装置或运用建筑物基本钢筋接地装置必要在地面以上按设计规定位置设测试点；测试接地装置接地电阻值必要符合设计规定。（2） 埋设在人行通道处防雷接地人工接地装置接地干线埋地深度不应不大于1m，且采用均压办法或在其上方铺设卵石或沥青地面；接地模块顶面埋深不应不大于0.6m，角钢等模块间距不应不大于模块长度35倍；接地模块埋设基坑普通为模块外形尺寸1.21.4倍，在开挖深度内详细记录地层状况；接地模块应垂直或水平就位，不应倾斜设立，保持与原土层良好接触。（3） 设计无规定期，接地装置顶面埋设深度不应不大于0.6m；钢管、角钢、园钢等接地极应垂直埋入地下，间距不不大于5m。接地装置应采用搭焊接，搭接长度应符合下列规定：扁钢与扁钢搭接为扁钢宽度2倍，不少于三面施焊；园钢与园钢搭接为园钢直径6倍，双面施焊；园钢与扁钢搭接为园钢直径6倍，双面施焊；扁钢与钢管、扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊；焊接接头除埋设在混凝土中以外，均有防腐办法。（4） 接地模块应集中引线，用干线将模块并联焊接成一种环路，干线与模块焊接点材质应相似，钢制采用热浸镀锌扁钢，引出线不少于2处。（5） 暗敷在建筑物抹灰层内避雷引下线应有卡钉分段固定；明敷引下线应平直、无急弯，与支架焊接处，应防腐解决。（6） 变压器室、高低压开关室内接地干线应有不少于2处与接地装置引出干线连接，运用金属构件，金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。（7） 设计无规定期，采用热浸镀锌钢材作为接地装置材料，或采用钢材作为接地线时，其最小容许规格，尺寸应符合现行国标建筑电气工程施工质量验收规范GB50303-规定，钢材接地线焊接连接应符合本节（3）规定。（8） 明敷接地引下线及室内接地干线支持件间距应均匀，水平直线某些不不不大于1.5m，垂直直线某些不不不大于3m，弯曲某些0.30.5m。（9） 接地线在穿墙壁、楼板时，应加套钢管或其她结实保护套管，钢套管应与接地线做电气连接。（10） 接地线跨越建筑物变形缝时，应设补偿装置。（11） 变压器室、高压配电室接地干线上应设立不少于2个供暂时接地用接线柱或接地螺栓，变配电室避雷器应用最短接地线与接地干线连接。（12） 设计规定接地幕墙金属框架和建筑物金属窗门，应就近与接地干线连接可靠，连接处不同金属间应有防电化腐蚀办法。（13） 建筑物顶部避雷针、避雷带等必要与顶部外露其她金属物体连成一种整体电气通路，且与避雷引下线连接可靠。（14） 建筑物等电位联结干线应从与接地装置有不少于2处直接连接接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间连接形成环形网络，环形网络应就近与等电位联结干线或局部等电位箱连接。支线之间不应串联连接。（15） 等电位联结线路最小容许截面为：铜质干线16（mm2），铜支线6（mm2）；钢质干线50（mm2），钢支线16（mm2）。（16） 配电间隔和静止补偿装置栅栏门及变配电室金属门绞链处接地连接应采用编织铜线。（17） 需等电位连接高档装饰金属部件或零件，应用专用接线螺栓与等电位联结支线连接，连接牢固且有标记。（18） 电缆穿过零序电流互感器时，电缆头接地线应通过零序电流互感器后接地；由电缆头至穿过零序电流互感器一段电缆金属护层和接地线应对地绝缘。5.3实验、调试及试运营5.3.1架空线路杆上变压器和高压绝缘
