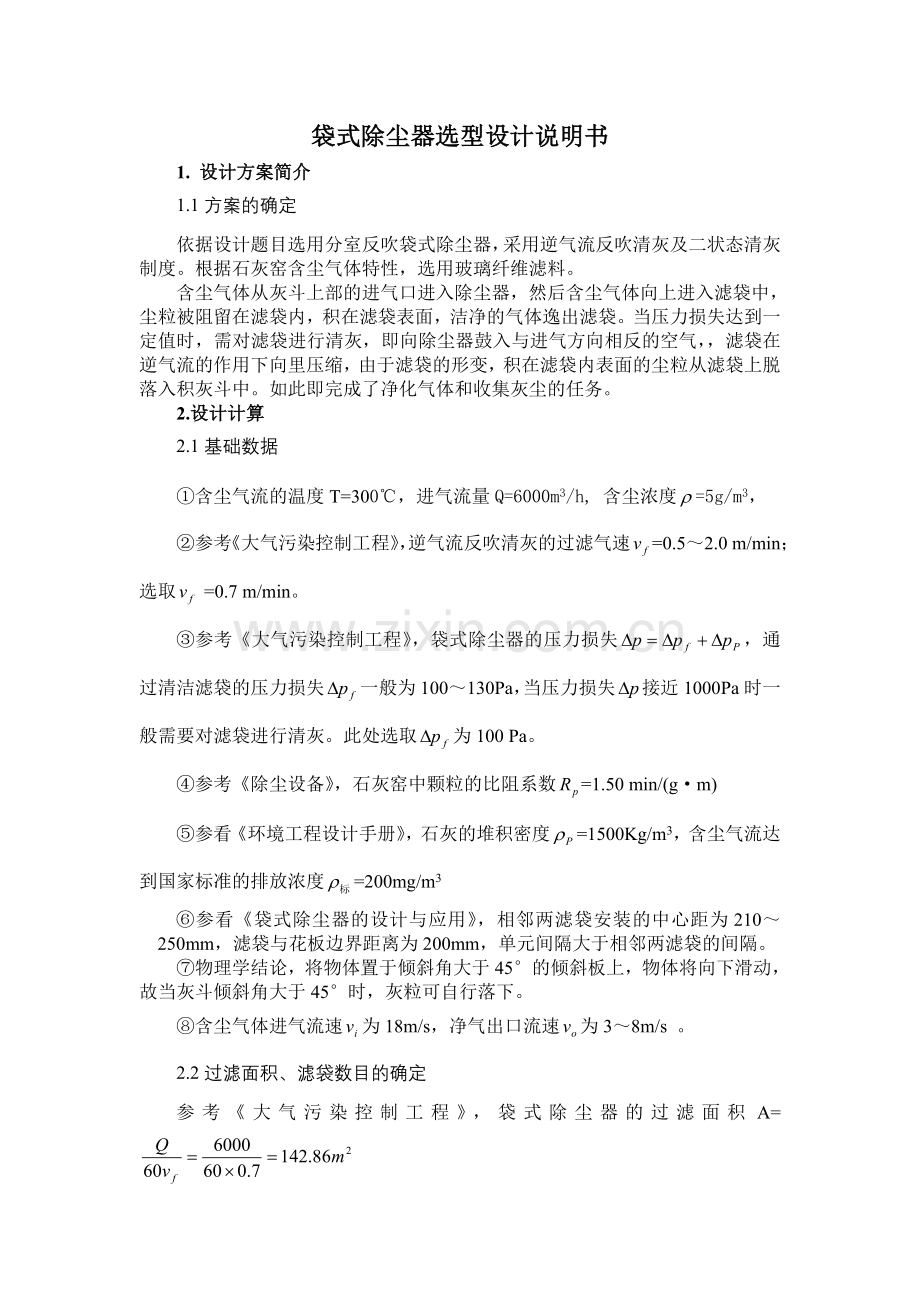

袋式除尘器选型设计说明书
1. 设计方案简介
1.1方案的确定
依据设计题目选用分室反吹袋式除尘器，采用逆气流反吹清灰及二状态清灰制度。根据石灰窑含尘气体特性，选用玻璃纤维滤料。
含尘气体从灰斗上部的进气口进入除尘器，然后含尘气体向上进入滤袋中，尘粒被阻留在滤袋内，积在滤袋表面，洁净的气体逸出滤袋。当压力损失达到一定值时，需对滤袋进行清灰，即向除尘器鼓入与进气方向相反的空气，，滤袋在逆气流的作用下向里压缩，由于滤袋的形变，积在滤袋内表面的尘粒从滤袋上脱落入积灰斗中。如此即完成了净化气体和收集灰尘的任务。
2.设计计算
2.1基础数据
①含尘气流的温度T=300℃，进气流量Q=6000m3/h, 含尘浓度=5g/m3，
②参考《大气污染控制工程》，逆气流反吹清灰的过滤气速=0.5～2.0 m/min；选取 =0.7 m/min。
③参考《大气污染控制工程》，袋式除尘器的压力损失，通过清洁滤袋的压力损失一般为100～130Pa，当压力损失接近1000Pa时一般需要对滤袋进行清灰。此处选取为100 Pa。
④参考《除尘设备》，石灰窑中颗粒的比阻系数=1.50 min/(g·m)
⑤参看《环境工程设计手册》，石灰的堆积密度=1500Kg/m3，含尘气流达到国家标准的排放浓度=200mg/m3
⑥参看《袋式除尘器的设计与应用》，相邻两滤袋安装的中心距为210～250mm，滤袋与花板边界距离为200mm，单元间隔大于相邻两滤袋的间隔。
⑦物理学结论，将物体置于倾斜角大于45°的倾斜板上，物体将向下滑动，故当灰斗倾斜角大于45°时，灰粒可自行落下。
⑧含尘气体进气流速为18m/s，净气出口流速为3～8m/s 。
2.2过滤面积、滤袋数目的确定
参考《大气污染控制工程》，袋式除尘器的过滤面积A=

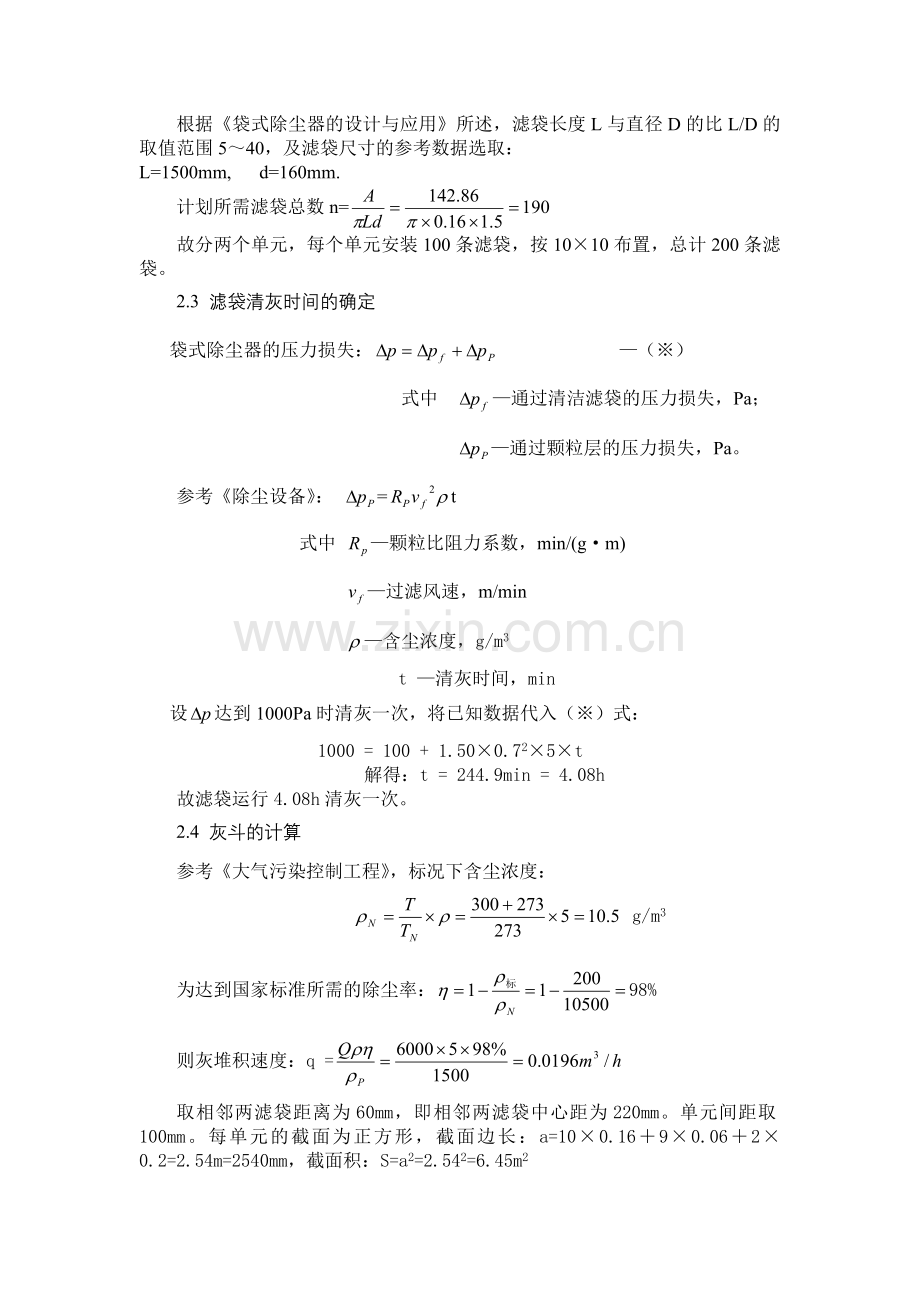

根据《袋式除尘器的设计与应用》所述，滤袋长度L与直径D的比L/D的取值范围5～40，及滤袋尺寸的参考数据选取：
L=1500mm, d=160mm.
计划所需滤袋总数n=
故分两个单元，每个单元安装100条滤袋，按10×10布置，总计200条滤袋。
2.3 滤袋清灰时间的确定
袋式除尘器的压力损失： —（※）
式中 —通过清洁滤袋的压力损失，Pa；
—通过颗粒层的压力损失，Pa。
参考《除尘设备》： =t
式中 —颗粒比阻力系数，min/(g·m)
—过滤风速，m/min
—含尘浓度，g/m3
t —清灰时间，min
设达到1000Pa时清灰一次，将已知数据代入（※）式：
1000 = 100 + 1.50×0.72×5×t
解得：t = 244.9min = 4.08h
故滤袋运行4.08h清灰一次。
2.4 灰斗的计算
参考《大气污染控制工程》，标况下含尘浓度：
g/m3
为达到国家标准所需的除尘率：98%
则灰堆积速度：q =
取相邻两滤袋距离为60mm，即相邻两滤袋中心距为220mm。单元间距取100mm。每单元的截面为正方形，截面边长：a=10×0.16＋9×0.06＋2×0.2=2.54m=2540mm，截面积：S=a2=2.542=6.45m2
取灰斗倾斜角为50°，排灰口边长a0取0.3m，排灰斗高度：
H=a·tan50°- a0·tan50°=×2.54×tan50°-×0.3×tan50°=1.33m
积灰高度h取0.60m,估算积灰体积：
V=
==0.197m3
排灰时间20.1h，故可知每20.1小时排灰斗排灰一次。
3. 辅助结构计算
便于进气管与灰斗连接，采用方形断面管，断面边长：L1==0.3m
净气出流速度取5m/s，出口管道选圆截面管道，截面直径：
D==0.515m=515mm，圆整到550mm。
4. 选型设计一览表

项目
内容
除尘器形式
分室反吹袋式除尘器
清灰方式
逆气流反吹清灰
清灰制度
二状态清灰
滤袋
过滤风速
　0.7min/(m2·s)
过滤面积
　142.86m2
滤袋尺寸
　长L=1500mm, 直径d=160mm.
滤袋总数
　200条
清灰时间
　4.08h
灰斗
排灰体积
　0.197m3
积灰高度
　600mm
排灰时间
　20.1h
灰斗高度
1330mm
进气口
气流速度
　18m/s
边长
　300m
出气口
气流速度
　5m/s
直径
　550mm
故建议选用DFC-3-180型号袋式除尘器。

5. 设计有关问题的讨论
(1).进气管安装在灰斗上部分，为了让布气均匀，故在进气管接口上端预留较大空间，使含尘气体能叫均匀的进入各滤袋。
（2）滤袋在使用期间会发生破损等状况，需更换或修补；另外也为便于除尘器的维修，故在除尘器上部箱体上开看检修门。
（3）箱体及各辅助部件高度总和约为4米，为使检修方便，故在离地两米左右设置维修平台，并设有护栏。
6. 设计心得
在这次课程设计中，让我获益匪浅。这学期我们具体学习了除尘设备及其机理，但整个学习过程也只是基于理论知识上，在知识的掌握上只停留于书本。这次除尘器的设计，让我对除尘设备有了更深的了解，知道了设备的运行过程，体会到影响因素对设备的作用，并认识到在选用一个设备时要进行全面的考虑。之前在学习中不懂得地方现在也恍然大悟。
另外，这次设计的作图时用CAD作图软件，将之前对这个软件的学习进行了加深和巩固，我想着在以后的学习和工作中会很有帮助。
