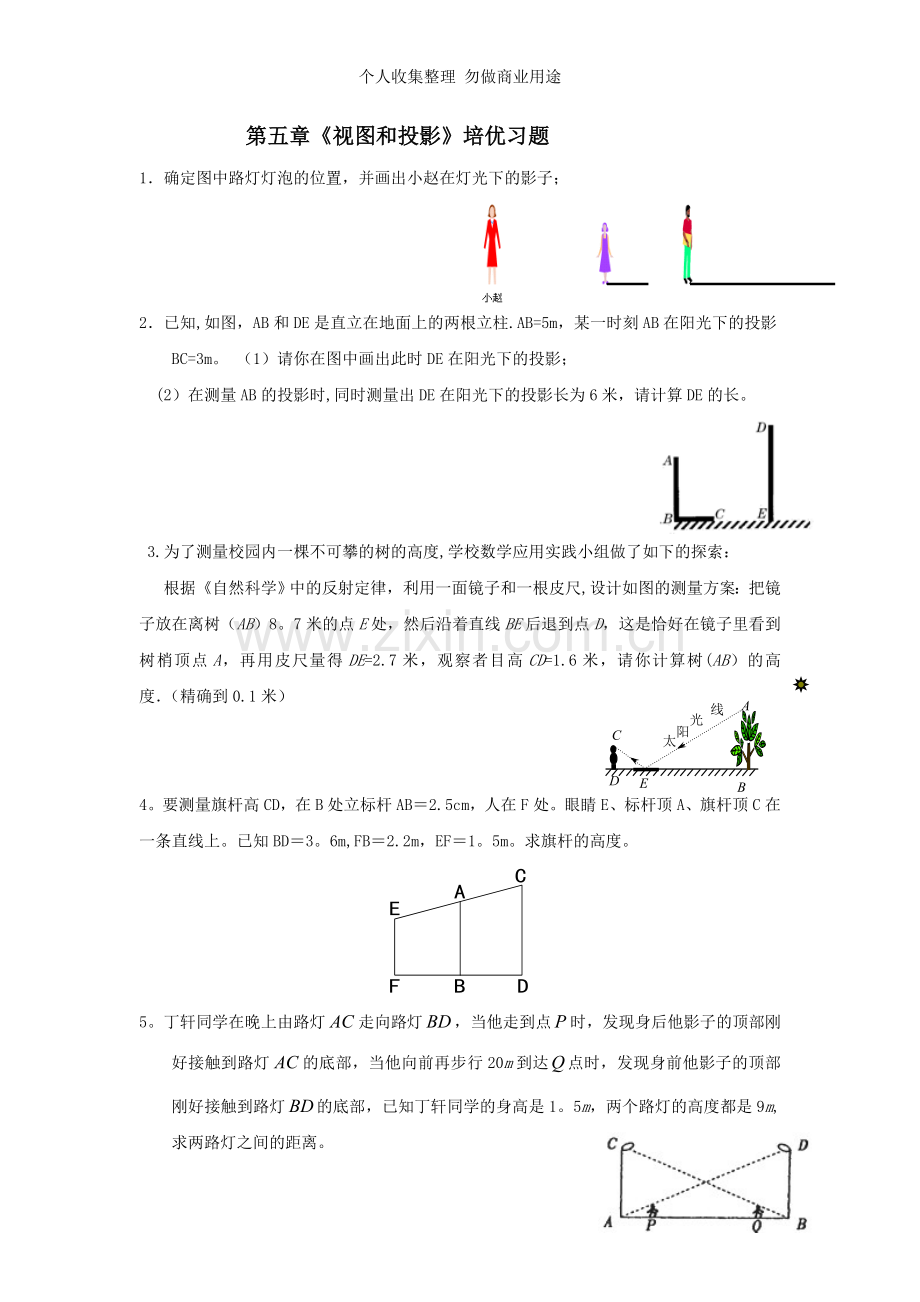

第五章《视图和投影》培优习题
1．确定图中路灯灯泡的位置，并画出小赵在灯光下的影子；

2．已知,如图，AB和DE是直立在地面上的两根立柱.AB=5m，某一时刻AB在阳光下的投影BC=3m。 （1）请你在图中画出此时DE在阳光下的投影；
(2）在测量AB的投影时,同时测量出DE在阳光下的投影长为6米，请计算DE的长。

3.为了测量校园内一棵不可攀的树的高度,学校数学应用实践小组做了如下的探索：

A
B
太
阳
光
线
C
D
E
根据《自然科学》中的反射定律，利用一面镜子和一根皮尺,设计如图的测量方案：把镜子放在离树（AB）8。7米的点E处，然后沿着直线BE后退到点D，这是恰好在镜子里看到树梢顶点A，再用皮尺量得DE=2.7米，观察者目高CD=1.6米，请你计算树(AB）的高度．（精确到0.1米）

4。要测量旗杆高CD，在B处立标杆AB＝2.5cm，人在F处。眼睛E、标杆顶A、旗杆顶C在一条直线上。已知BD＝3。6m,FB＝2.2m，EF＝1。5m。求旗杆的高度。

5。丁轩同学在晚上由路灯走向路灯，当他走到点时，发现身后他影子的顶部刚好接触到路灯的底部，当他向前再步行20m到达点时，发现身前他影子的顶部刚好接触到路灯的底部，已知丁轩同学的身高是1。5m，两个路灯的高度都是9m,求两路灯之间的距离。

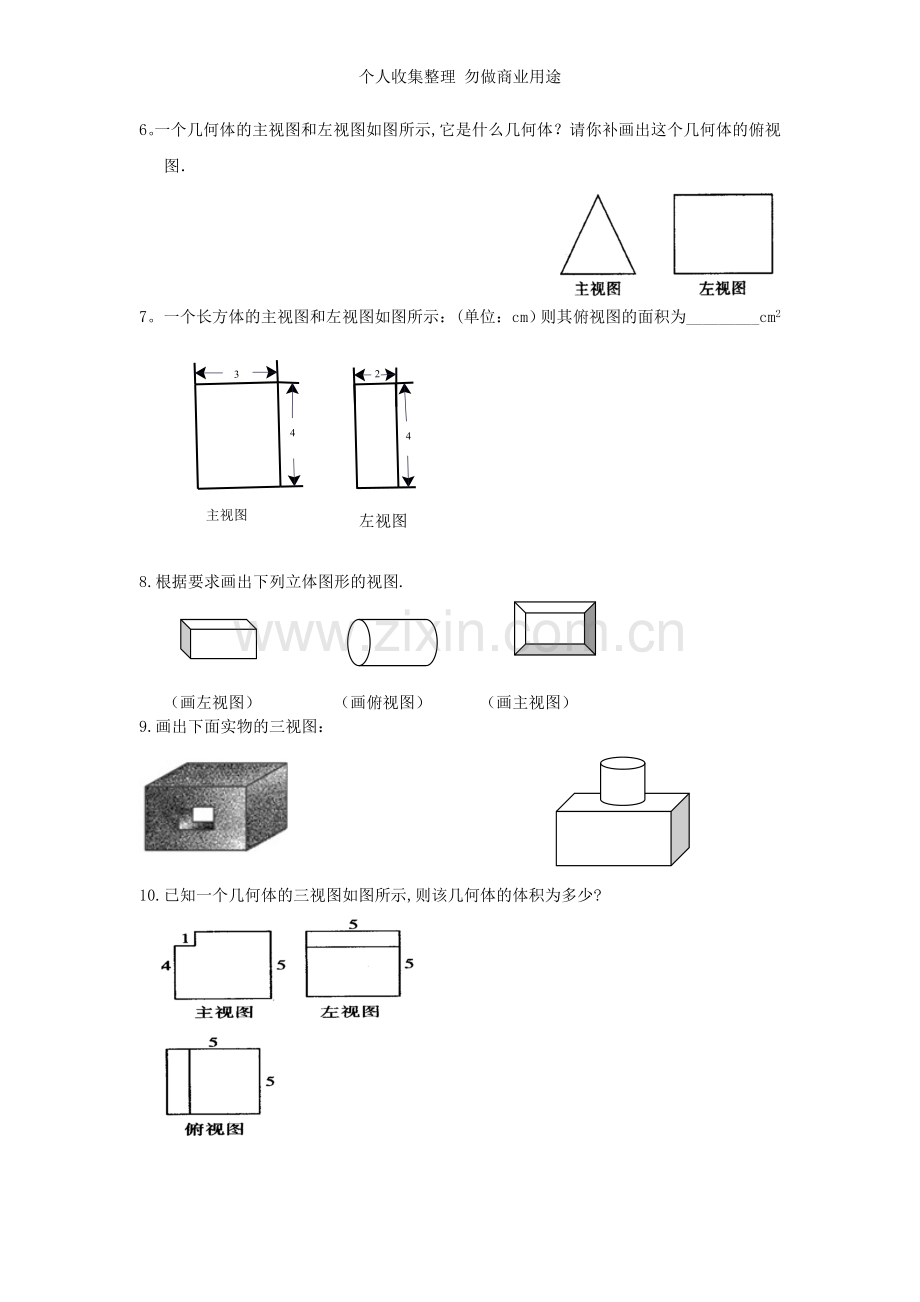

6。一个几何体的主视图和左视图如图所示,它是什么几何体？请你补画出这个几何体的俯视图．

7。一个长方体的主视图和左视图如图所示：(单位：cm）则其俯视图的面积为_________cm2

左视图
主视图

8.根据要求画出下列立体图形的视图.

（画左视图） （画俯视图） （画主视图）
9.画出下面实物的三视图：

10.已知一个几何体的三视图如图所示,则该几何体的体积为多少?

11.由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x，y的值．

12.已知一个木头模型的三视图如图所示，与实际尺寸的比例为1：50．
（1）请画出这个模型的立体图形（尺寸按三视图）；
（2）从三视图中量出尺寸，并换算成实际尺寸,标注在立体图形上；
（3）制作这个模型的木料密度为360kg/m3，则这个模型的质量是多少kg？如要漆这个模型，每千克油漆可以漆1m2，则需要多少油漆？

13.在平整的地面上，有若干个完全相同棱长的小正方体堆成一个几何体，如图所示．
（1)请画出这个几何体的三视图．
(2)如果在这个几何体的表面喷上黄色的漆，则在所有的小正方体中，有 个正方体只有一个面是黄色,有 个正方体只有两个面是黄色，有 个正方体只有三个面是黄色．
（3）若现在你手头还有一些相同的小正方体，如果保持俯视图和左视图不变，最多可以再添加几个小正方体？
