(完整word)电路邱关源电子教案第一章

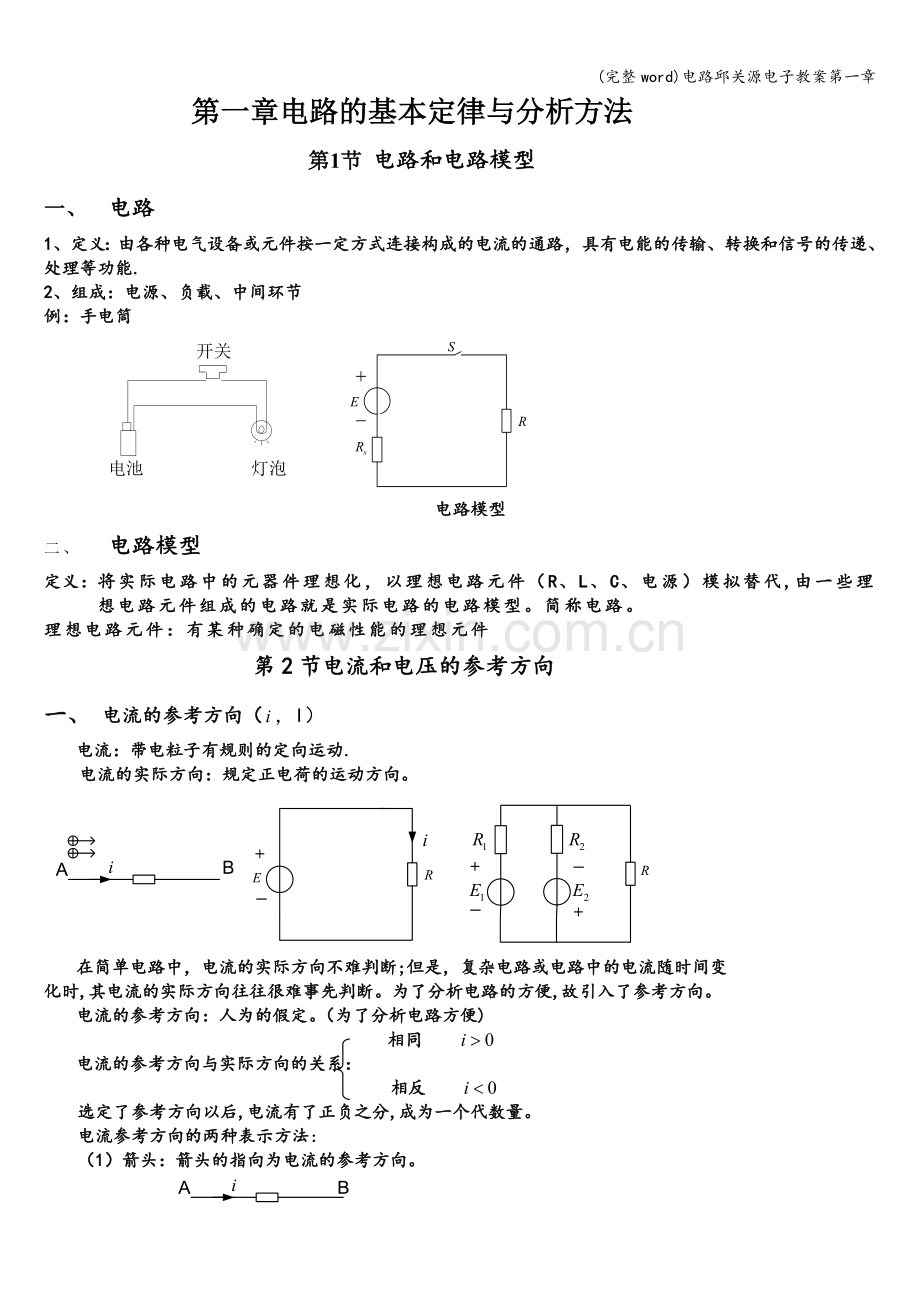

第一章电路的基本定律与分析方法
第1节 电路和电路模型
一、 电路
1、定义:由各种电气设备或元件按一定方式连接构成的电流的通路,具有电能的传输、转换和信号的传递、处理等功能.
2、组成:电源、负载、中间环节
例:手电筒
电路模型
二、 电路模型
定义:将实际电路中的元器件理想化,以理想电路元件(R、L、C、电源)模拟替代,由一些理想电路元件组成的电路就是实际电路的电路模型。简称电路。
理想电路元件:有某种确定的电磁性能的理想元件
第2节电流和电压的参考方向
一、 电流的参考方向(,I)
电流:带电粒子有规则的定向运动.
电流的实际方向:规定正电荷的运动方向。
在简单电路中,电流的实际方向不难判断;但是,复杂电路或电路中的电流随时间变
化时,其电流的实际方向往往很难事先判断。为了分析电路的方便,故引入了参考方向。
电流的参考方向:人为的假定。(为了分析电路方便)
相同
电流的参考方向与实际方向的关系:
相反
选定了参考方向以后,电流有了正负之分,成为一个代数量。
电流参考方向的两种表示方法:
(1)箭头:箭头的指向为电流的参考方向。

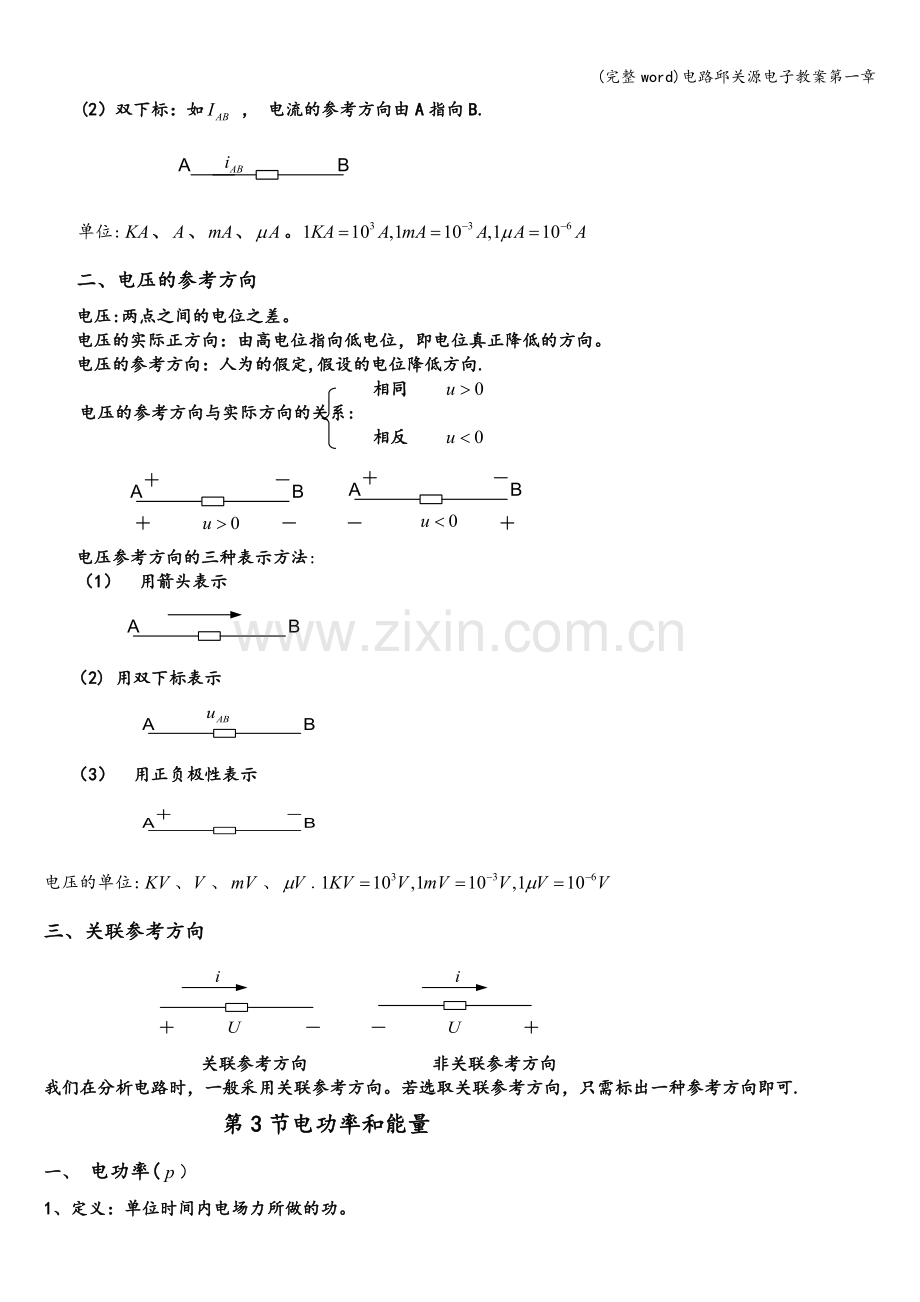

(2)双下标:如 , 电流的参考方向由A指向B.
单位:、、、。
二、电压的参考方向
电压:两点之间的电位之差。
电压的实际正方向:由高电位指向低电位,即电位真正降低的方向。
电压的参考方向:人为的假定,假设的电位降低方向.
相同
电压的参考方向与实际方向的关系:
相反
电压参考方向的三种表示方法:
(1) 用箭头表示
(2) 用双下标表示
(3) 用正负极性表示
电压的单位:、、、.
三、关联参考方向
关联参考方向 非关联参考方向
我们在分析电路时,一般采用关联参考方向。若选取关联参考方向,只需标出一种参考方向即可.
第3节电功率和能量
一、 电功率()
1、定义:单位时间内电场力所做的功。
2、大小: 单位:W
3、电路吸收或发出功率的判断
(1)u, i 取关联参考方向:
吸收正功率 (实际吸收)
表示元件吸收的功率
吸收负功率 (实际发出)
(2)u, i 取非关联参考方向:
发出正功率 (实际发出)
表示元件发出的功率
发出负功率 (实际吸收)
判断一个元件是吸收还是发出功率时,也可用以下的方法:
(1)电压U和电流I的实际方向一致,元件实际吸收功率.
(2)电压U和电流I的实际方向相反,元件实际发出功率.
例1:方框代表电源或负载,电流和电压的参考方向如图所示。通过测量可知:.
(1) 标出各电流的实际方向和极性。
(2)判断哪几个方框是电源,哪几个方框是负载。
(3)检验其功率是否平衡?
解:(1)如图所示。
(2)1、4为电源,2、3为负载。
(3),
经检验,功率平衡。
注:对一完整的电路,发出的功率=消耗的功率
二、能量
单位:J
第4节 电阻元件
一、电阻元件
1、电路符号:
2、~ 之间的约束关系:
满足欧姆定律:即 (、取关联参考方向)
伏安特性
R 称为电阻,单位:W (欧)
称为电导,单位: S(西门子)
注:若、取非关联参考方向,
则有:
二、功率和能量
1、功率
吸收功率
注:上述结果说明电阻元件在任何时刻总是消耗功率的。
2、能量
从 到电阻消耗的能量:
三、 电阻的开路与短路
1、短路
伏安特性
2、开路
伏安特性
三、 非线性电阻元件
伏安特性
第6节电压源和电流源
一、电压源
1、定义:其端电压总能保持定值或一定的时间函数关系的元件。
2、电路符号:
3、电压源的电压、电流关系
(1)电源两端的电压由电源本身决定;与外电路无关,与流经它的电流小无关。
(2)通过电压源的电流由外电路决定。
注意:电压源不能短路。
4、电压源的功率
电压、电流的参考方向非关联时,电压源发出的功率为:
二、电流源
1、定义:其输出电流总能保持定值或一定的时间函数关系的元件。
2、电路符号:
3、电流源的电压、电流关系
(1)电流源的输出电流由电源本身决定;与外电路无关,与它两端电压无关。
(2)电流源的电压由外电路决定。
注意:电流源不能开路!
4、电流源的功率
电压、电流的参考方向非关联时,电流源发出的功率为:
例:电路如图所示。求:(1)电流源的端电压u和电压源的电流i。(2)求两电源的功率。
第8节受控电源
定义:其大小和方向不是给定的,而是受电路中某个电压或电流控制的元件.
一、电路符号
受控电压源 受控电流源
二、 分类
根据控制量是电压u 或电流i ,受控源可分四种类型:
1、电压控制的电压源(VCVS) 2、电流控制的电压源 (CCVS)
3、电压控制的电流源(VCCS) 4、电流控制的电流源 (CCCS)
三、受控源与独立源的比较
1、独立源的大小和方向由电源本身决定,与电路中其它电压、电流无关,而受控源则由控制量决定.
2、分析含受控源的电路时,可以把受控源作为独立源处理,但必须注意受控源的大小是取决于控制量的.
例1:已知,,求电流i。 例2:已知,求
解:, 解:,
第9节 基尔霍夫定律
一、基本概念
支路:电路中的每一分支(通过同一电流的分支)。
支路电流:一条支路流过一个电流。
结点:电路中两条以上支路的连接点。
回路:由支路组成的闭合路径。
图1 图2
该电路:6条支路, 4个节点, 7个回路。
二、 基尔霍夫电流定律(KCL)
1、在集总参数电路中,任意时刻,流出任一结点的支路电流等于流入该结点的支路电流.
即:
例:在图1中,则有 (1)
由(1)得
2、在集总参数电路中,任意时刻,通过任一结点的电流的代数和等于零。
即:
关键:“+”、“-”号的选取:若流出结点的电流前面取“+”号;
则流入结点的电流前面取“-”号.
例:
对“1” (1)
若:.求 对“2” (2)
解:=2+(—3)—5-(—2)=-4A 对“3” (3)
(1)+(2)+(3)得:
3、推广的基尔霍夫定律:在任意时刻,通过一个闭合面的支路电流的代数和等于零.
即:
注意:(1)KCL是对支路电流间的约束,与支路上是什么元件无关。
(2)KCL方程是按电流参考方向列写,与电流实际方向无关;故列写方程时应先选
参考方向。
三、基尔霍夫电压定律(KVL)
1、在集总电路中,任何时刻,沿任一回路,所有支路电压的代数和等于零。
即:
关键:前“+”“—”的选取:若支路电压的参考方向与回路的绕行方向一致,前取“+”;
若支路电压的参考方向与回路的绕行方向相反,前取“-"。
例:
图3 图4 图5
对该回路,则有: ,上式仍成立。
列写KVL方程时,应先:
(1)标定各元件电压参考方向
(2)选定回路绕行方向,顺时针或逆时针。
2、扩展的基尔霍夫电压定律
KVL既可用于任何闭合回路,也可用于其它任何不闭合路径(广义回路).
注意:(1)KVL是对回路电压间的约束,与回路各支路上接的是什么元件无关
(2)KVL方程是按电压参考方向列写,与电压实际方向无关。
例1:图5任意元件构成的回路.已知,求和。
图5 图6
解:由KVL知:
故:=-5—(-4)—(-3)=2V
应用扩展的KVL知:
故:
例2:图6所示电路中,电阻。求。
解:由KVL得:,
由KCL得:
解得:
例3:图7电路中,已知,。求.
图7 图8
解:对结点1列写KCL得:
即:
对回路列写KVL得:
即:
解得:
例4:电路如图8所示,已知:,求U。
解:对左回路由KVL知: 且 解得:
对右回路由扩展的KVL知:
1—11。电路如图所示,其中。
求:(1)2A电流源和10V电压源的功率;
(2)如果要求2A电流源的功率为零,在AB线段内应插入何种元件?分析此时各元件的功率;
(3)如果要求10V电压源的功率为零,则应在BC间并联何种元件?分析此时元件的功率.解:(1)
(2)在AB段内串联一大小为10的电源.
此时,两端的电压为0;
(3)在BC段内并联一大小为2A的电流源或并联一大小为的电阻;此时,流过 的电流为0
1—12(a).求图示电路中每个元件的功率。
解:吸收功率
吸收功率,发出功率
1-14电路如图所示,试求:(1)电流和(2)电压
(a) (b)
解:(1) (2)
对a点,由KCL知:
1—15(2):已知求。
解:
,
1-22试求及.
解:,,,
(1)i=5A (2)u=—5-20+10=-15V
(3) i=3A (4)u=12V
(5) I=-3A; (6) U=10V;
(7) (8)
u=4V
, 吸收功率
(9) (10) U=—2V
,
=
(11)求图示电路中的电压U和电流I,并求受控源吸收的功率。
解:,,
,
