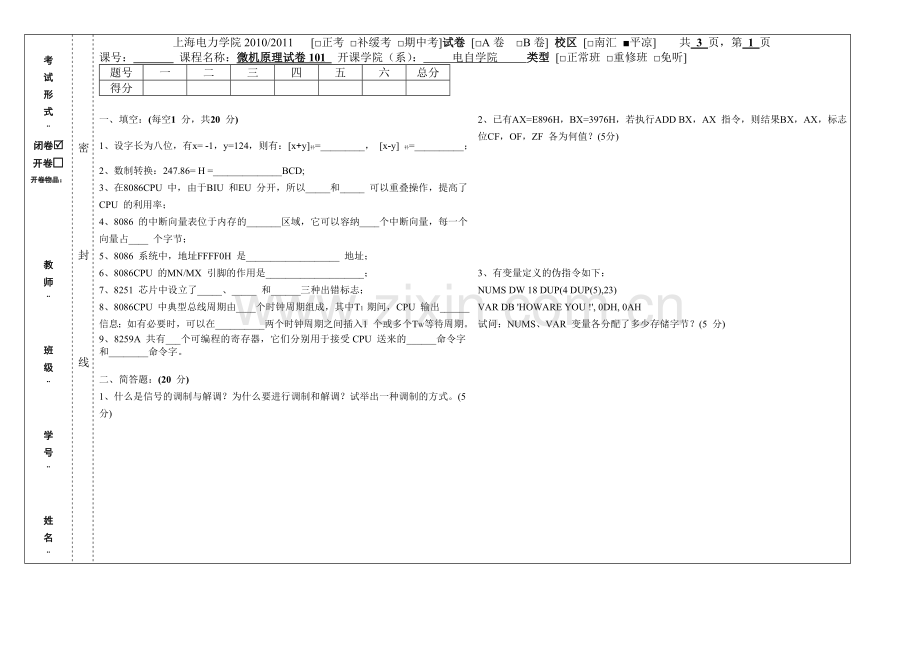

上海电力学院2010/2011 [□正考 □补缓考 □期中考]试卷 [□A卷 □B卷] 校区 [□南汇 ■平凉] 共 3 页，第 1 页
课号： 课程名称：微机原理试卷101 开课学院（系）： 电自学院 类型 [□正常班 □重修班 □免听]
题号
一
二
三
四
五
六
总分
得分

一、填空：(每空1 分，共20 分)
1、设字长为八位，有x= -1，y=124，则有：[x+y]补=_________， [x-y] 补=__________；
2、数制转换：247.86= H =______________BCD;
3、在8086CPU 中，由于BIU 和EU 分开，所以_____和_____ 可以重叠操作，提高了CPU 的利用率；
4、8086 的中断向量表位于内存的_______区域，它可以容纳____个中断向量， 每一个向量占____ 个字节；
5、8086 系统中，地址FFFF0H 是___________________ 地址；
6、8086CPU 的MN/MX 引脚的作用是____________________；
7、8251 芯片中设立了_____、_____ 和______三种出错标志；
8、8086CPU 中典型总线周期由____个时钟周期组成，其中T1 期间，CPU 输出______信息；如有必要时，可以在__________两个时钟周期之间插入1 个或多个TW等待周期。
9、8259A 共有___个可编程的寄存器，它们分别用于接受CPU 送来的______命令字和________命令字。

二、简答题：(20 分)
1、什么是信号的调制与解调？为什么要进行调制和解调？试举出一种调制的方式。(5 分)

2、已有AX=E896H，BX=3976H，若执行ADD BX，AX 指令，则结果BX，AX，标志位CF，OF，ZF 各为何值？(5分)

3、有变量定义的伪指令如下：
NUMS DW 18 DUP(4 DUP(5),23)
VAR DB 'HOWARE YOU !', 0DH, 0AH
试问：NUMS、VAR 变量各分配了多少存储字节？(5 分)

考
试
形
式
¨
闭卷R
开卷□
开卷物品：

教
师
¨

班
级
¨

学
号
¨

姓
名
¨

密

封

线

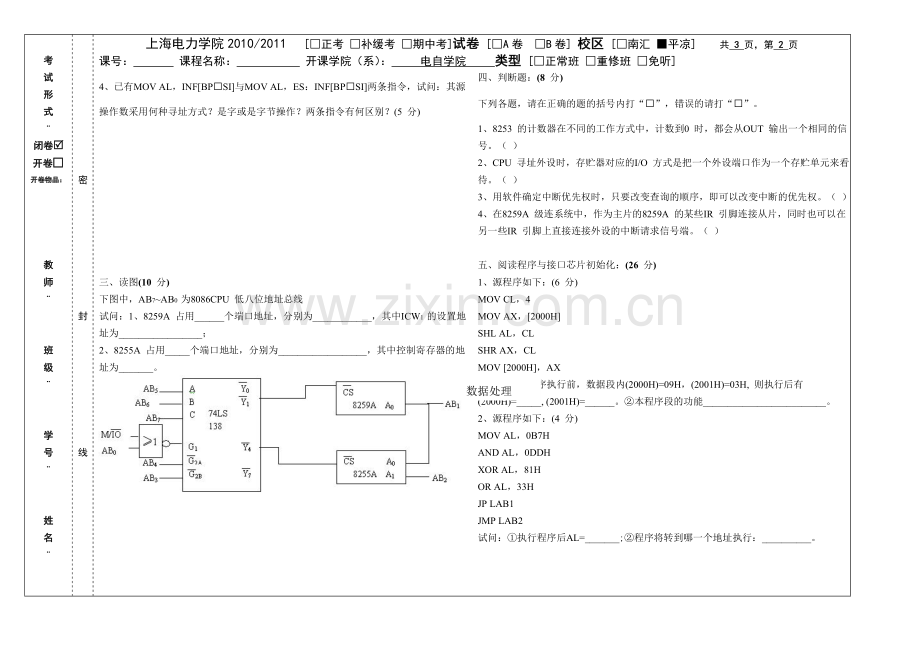

上海电力学院2010/2011 [□正考 □补缓考 □期中考]试卷 [□A卷 □B卷] 校区 [□南汇 ■平凉] 共 3 页，第 2 页
课号： 课程名称： 开课学院（系）： 电自学院 类型 [□正常班 □重修班 □免听]
4、已有MOV AL，INF[BP+SI]与MOV AL，ES：INF[BP+SI]两条指令，试问：其源操作数采用何种寻址方式？是字或是字节操作？两条指令有何区别？(5 分)

三、读图(10 分)
下图中，AB7~AB0 为8086CPU 低八位地址总线
试问：1、8259A 占用______个端口地址，分别为____________，其中ICW1 的设置地址为_________________；
2、8255A 占用_____个端口地址，分别为__________________，其中控制寄存器的地址为_______。
数据处理
共8+2页 第4页

四、判断题：(8 分)
下列各题，请在正确的题的括号内打“Ö”，错误的请打“´”。
1、8253 的计数器在不同的工作方式中，计数到0 时，都会从OUT 输出一个相同的信号。（ ）
2、CPU 寻址外设时，存贮器对应的I/O 方式是把一个外设端口作为一个存贮单元来看待。（ ）
3、用软件确定中断优先权时，只要改变查询的顺序，即可以改变中断的优先权。（ ）
4、在8259A 级连系统中，作为主片的8259A 的某些IR 引脚连接从片，同时也可以在另一些IR 引脚上直接连接外设的中断请求信号端。（ ）

五、阅读程序与接口芯片初始化：(26 分)
1、源程序如下：(6 分)
MOV CL，4
MOV AX，[2000H]
SHL AL，CL
SHR AX，CL
MOV [2000H]，AX
试问：①若程序执行前，数据段内(2000H)=09H，(2001H)=03H, 则执行后有(2000H)=_____, (2001H)=______。②本程序段的功能_________________________。
2、源程序如下：(4 分)
MOV AL，0B7H
AND AL，0DDH
XOR AL，81H
OR AL，33H
JP LAB1
JMP LAB2
试问：①执行程序后AL=_______;②程序将转到哪一个地址执行：__________。

考
试
形
式
¨
闭卷R
开卷□
开卷物品：

教
师
¨

班
级
¨

学
号
¨

姓
名
¨

密

封

线

上海电力学院2010/2011 [□正考 □补缓考 □期中考]试卷 [□A卷 □B卷] 校区 [□南汇 ■平凉] 共 3 页，第 3 页
课号： 课程名称： 开课学院（系）： 电自学院 类型 [□正常班 □重修班 □免听]
3、源程序如下：(6 分)
MOV CX，9
MOV AL，01H
MOV SI，1000H
NEXT： MOV [SI]，AL
INC SI
SHL AL，1
LOOP NEXT
试问：执行本程序后有：AL=_____；SI=______；CX=______;本程序的功能是______________________________。
4、某系统中8253 占用地址为100H~103H。初始化程序如下：(4 分)
MOV DX， 103H
MOV AL， 16H
OUT DX， AL
SUB DX， 3
OUT DX， AL
试问：①此段程序是给8253 的哪一个计数器初始化？安排工作在哪种工作方式？__________________；②若该计数器的输入脉冲的频率为1MHZ，则其输出脉冲的频率为：___________。
5、已知某8255A 在系统中占用88~8BH 号端口地址，现欲安排其PA，PB，PC 口全部为输出，PA，PB 口均工作于方式0 模式，并将PC6 置位，使PC3 复位，试编写出相应的初始化程序：(6 分)

六、编程：(16 分)
已知某输入设备的数据端口地址为40H，状态端口地址为41H，其中D0 位为“1”时，表示“READY”状态。试编程实现：①采用查询方式从该设备输入20 个ASCII 码表示的十进制数，并求出这20 个十进制数的累加和；②将此累加和转换成BCD 码，并存放到NBCDH(百位数)和NBCDL(存十位和个位数)单元中。
注：只要求写出程序的可执行部分，可以不写任何伪指令。
