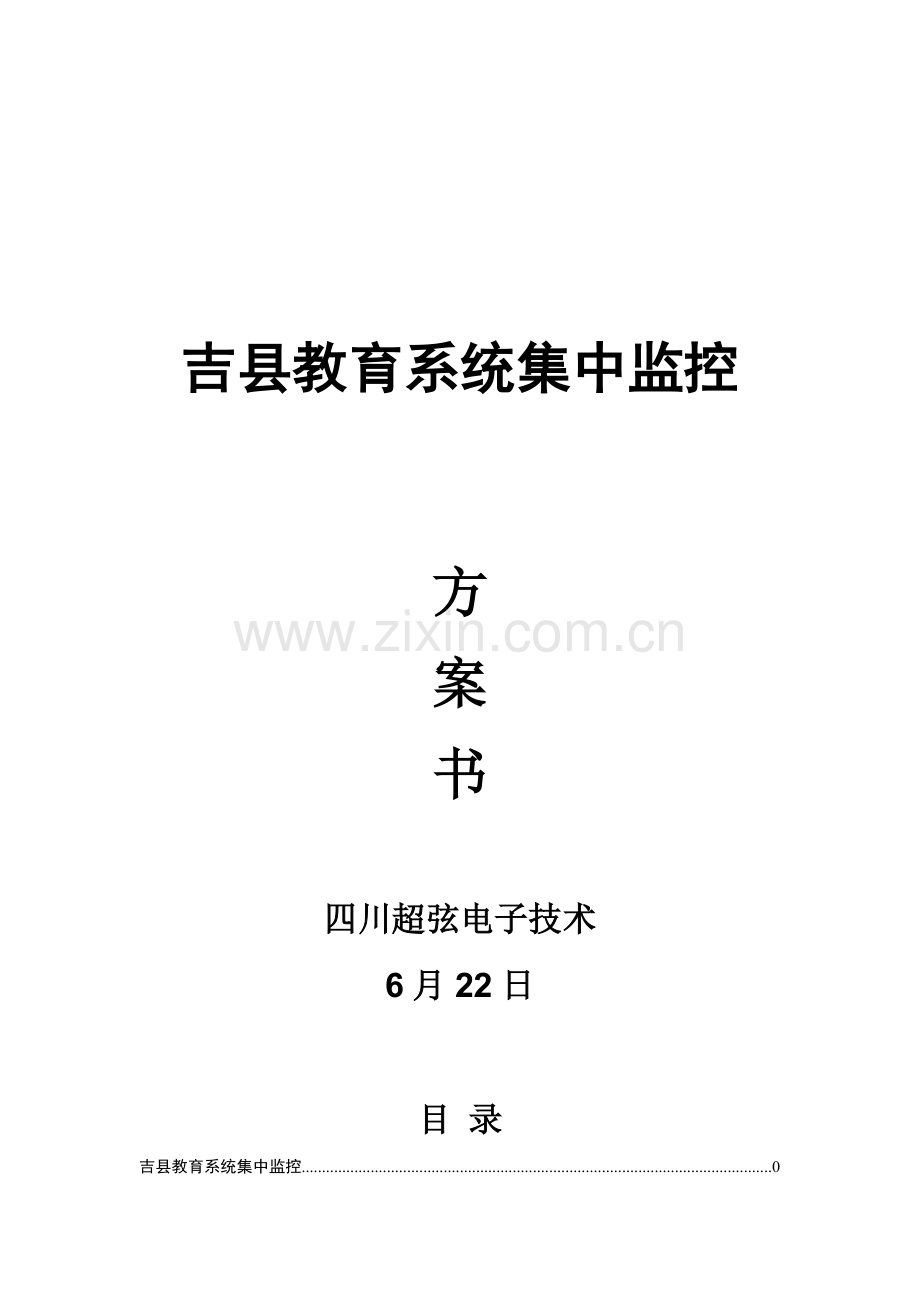

教育局集中监控专项方案.doc

吉县教育系统集中监控

方
案
书

四川超弦电子技术
6月22日

目 录
吉县教育系统集中监控 0
方 0
案 0
书 0
四川超弦电子技术 0
6月22日 0
目 录 1
教育系统网络数字监控系统方案 2
一、概述 2
二、需求分析 3
2.1 校园网络监控关键作用 3
2.2功效需求分析 3
三、方案设计标准 6
3.1、标准化 6
3.2、可扩展性 7
3.3、易用性 7
3.4、可靠性 7
3.5、完善性 7
四、总体方案设计 8
4.1 基础思绪 8
4.2系统拓扑结构 8
4.3监控中心结构 10
五、远程监控系统关键功效 11
5.1、实时图像监看 11
5.2、报警联动机制（需学校前段摄像机支持） 13
5.3、电子地图定位 14
5.4、远程控制功效 14
5.5、设备在线管理 14
5.6、经过优异压缩方法降低对带宽需求 15
5.7、图像回放 15
5.8、虚拟矩阵 15
5.9、图像输出 15
5.10、图像远程传输 16
5.11系统用户管理平台 16
六、远程监控系统优势 17
七、设备选型 18
多路网络视频解码器 18
八、设备清单 21

教育系统网络数字监控系统方案

一、概述
中国正处于一个高速发展历史时期，教育兴国是中国一项基础国策，全社会全部对教育事业投入了极大关注和巨大人力物力，教育由原来学分教育、知识教育向素质教育转变。吉县教育局先主动响应教育部号召，推进工作发展。同时，这些全部对教学工作提出了更高要求，学校等教育业者采取了很多方法改善教学手段。多年来，伴随电子技术不停发展，信息技术浪潮正在冲击和改变着大家传统思维方法、工作方法及当今社会各个领域。伴随大家对现代化安全防范系统需求不停增加，建设一套安全、高效、配置合理安全防范及电视监控系统已经成为教育系统建设不可缺乏组成部分。强化教育管理，加强领导对老师有效监督，有效防范重大案件发生，在关键位置设置全天候监控点，建立教育系统当地视频监控和系统远程联网监控系统，实时了解教育系统各个关键位置工作情况，在全教育系统内形成统一协调动态视频监控网络和录像回放系统，利用现代数字化、网络化视频监控技术来保障教育系统监管环境。对关键场所、关键通道监控录像，杜绝校园不文明现象蔓延，给学校一个纯净发展空间，提供一个良好学术气氛提供了现代化保障。
我们本着高水准、高质量，提升产品性能价格比，在设计上充足表现建设者意图，并考虑到以后使用者维护、使用、保养方便性，结合教育系统监控具体需要，设计了本系统处理方案。
教育系统视频监控工程关键是在各个教育系统(学校)关键位置安装监控摄像机，经过摄像机实现全方位监控，便于立即了解学校安全情况、掌握一线教育工作工作情况，为事后查证提供证据或优异老师评选做为保障。实现全教育系统视频监控系统网络化、数字化、智能化，形成统一协调动态视频监控系统和安全保障系统。

二、需求分析
2.1 校园网络监控关键作用
(1) 门岗监控：对进出校门人员、车辆进行统计和统计，便于事后追踪和查询。
(2) 教学区监控：对教学区教学秩序和进出教学区人员、物流进行统计和监控，经过突发事件录像，提升处理突发事件能力。
(3) 宿舍区监控：对进出宿舍区人流、物流进行统计和统计，保护学生人身、财产不受侵害。
(4) 图书馆监控：对进出图书馆人流、物流进行监控和统计，夜间无人时实施布防。
（5）活动场所监控：对篮球场、足球场等多种运动场活动情况进行监控，预防突发事件。
(6) 经过对以前模拟监控系统进行网络化改造，使之能够方便地进行全网管理。

2.2功效需求分析
2.2.1 信息采集功效
监控系统前端信号包含视频、音频、报警等多个输入， 前端设备上来说可能是报警器、摄像头、视频编码器、IP摄像机、流媒体服务器，信息采集就是完成能这些设备数据采集和标准化，其中视频数据采集是本系统中最复杂工作，视频数据又是监控系统最重数据。

2.2.2 信息传输功效
控制信息、巡查信息、报警信息和视频信息等，根据工作步骤在网络系统各级传输；经过有线或无线等传输媒介，经编码解码、调制解调、光/ 电或数/模转换等方法，将前端设备图像及报警信号传输至控制设备。 可单独或组合选择有线（光纤、同轴电缆、电信宽带等）或无线（微波、扩频\跳频、公共无线 、 宽带等）传输方法。 含有动态适应网络传输情况和网络带宽能力，含有全系统带宽管理和流量控制能力。支持大用户量并发接入，确保在大量图像访问情况下系统仍能正常运行。

2.2.3 实时图像点播
根据指定设备、指定通道进行图像实时点播，支持点播图像无级播放、图像抓帧。

2.2.4 远程控制
经过手动或自动操作，对前端设备多种动作进行遥控；能够设定控制优先级，对等级高用户请求应有对应方法确保优先响应。依据授权将网络用户发出控制命令传送到前端监控设备，实现监控中心及授权用户对前端任意一路监控图像调用和控制。

2.2.5 存放和备份
前端监控设备及各级监控中心，均可对巡检、报警、视音频、系统日志等信息给予存放。存放和备份报警、巡检等历史数据信息，可在网络系统中依据授权进行访问。系统应能存放下列信息并保持一定时间，可配置专用存放设备备份需要长久保留信息。
①报警发生前后一段时间内音视频信息。
②监控中心操作员人工指定或经过编程定时指定现场音视频信息。
③用户操作、设备巡检等系统日志信息。
各级系统对接收到巡检信息、报警信息和视音频信息等根据信息含义和归属进行分类，关键事件图像可作永久存放，而且提供异地备份。存放历史视频数据要求进行防篡改处理，比如增加数字水印或数字署名，使之能够作为证据使用。

2.2.6 历史图像检索和回放
根据指定设备、通道、时间、报警信息等要素检索历史图像文件并回放；回放应支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、图像抓帧等；支持回放图像无级播放。

2.2.7 用户和权限管理
监控中心应含有对接入用户进行授权和认证功效。用户及权限管理可由各级监控中心独立实施，也可集中实施。用户及权限管理模块应定义用户对设备操作权限、访问数据权限和使用程序权限。监控中心用户应有权限获取所辖范围内历史图像和实时监视图像，当需要获取非管辖范围内历史图像和实时图像时，需要取得有效授权。用户可提供对前端设备进行独占性控制锁定及解锁功效，锁定和解锁方法可设定。

2.2.8系统人机交互
系统应含有直观、友好、简练人机交互界面，含有视频画面分割显示、字幕叠加等处理，能反应本身运行情况，对下列状态给出指示：正常状态、报警状态、故障状态。

2.2.9 网络信息安全管理
网上监控系统应含有确保信息安全各项方法，包含身份认证、设备认证、前端设备和社会监控中心接入安全、移动监控系统接入和传输安全、图像信息防篡改等。

2.2.11 和其它系统数据接口
系统提供和其它信息系统互联接口。作为系统扩展考虑，平按校园监控系统宜能和应急指挥系统 （包含视频会 系统）、GIS 地理信息系统、GPS 定位系统、门禁系统、巡更系统、110 ／119 报 警系统等相互集成。
三、方案设计标准
依据项目标要求和国家相关法规要求，我们经过认真研究、分析设计本系统方案。该系统含有性能优异、质量可靠、经济实用等特点，而且该系统含有方便扩展、和其它信息系统实现无缝连接能力。为实现安防系统可视化管理奠定了基础。
依据、参考相关规范包含：
《工业电视系统工程设计规范》GBJll5—87
《远动设备终端通用技术条件》GB/T16435-1996
《中国安全行业管理规范》
《软件工程国家标准》
《中国电气安装工程施工及验收规范》
《安全防范工程程序和要求》GA/T75-94
《安全检验防范系统通用图形符号》GA/T74-94
《社会公共场所安全防范工种设计规范》
《民用建筑电气设计规范》JGJ/T16-92
《中国公共行业标准》（GA/T70-94）
《安全防范工程程序和要求》（GA/T75-94）
《民用闭路监视电视系统工程技术规范》（GB50198-94）
《民用工业建筑电气设计规范》（GJT16-92）
《电视系统视频指标》（CCTR RECOMMENDATION 472-3）
3.1、标准化
网络视频监控系统就是要实现在网络系统上图像传输和共享。本系统采取产品均遵照网络协议和传输标准要求。
3.2、可扩展性
因为用户以后需求会不停发展，监控数量将随之扩大，只要增加前端设备和升级软件不用添加其它附加设备，以确保用户投资。
Ø 为了适宜未来系统扩展要求，系统在满足现有功效基础上预留足够设备容纳性方便系统扩充之用。系统中控制部件（软、硬件）采取集中式结构、嵌入式等技术方法，能够方便灵活进行扩充，充足确保系统在未来适应性。
Ø 灵活组网方法，方便被监控点增加。
3.3、易用性
软件使用界面良好，用户安装对应软件（集中管理监控软件）后就可进行实现监控，在授权情况，全部服务器及前端设备设置全部可用集中管理监控软件来操作，不用单独设置。
3.4、可靠性
Ø 含有设计独到视频流量管理功效，确保网络通畅。
Ø 实施操作权限管理，确保统一、规范管理。
Ø 分布式因为每一个设备均以分散方法安装于远端摄像机端，即使单个设备发生了故障也仅仅是影响到这个设备，而不至于影响整个系统。
3.5、完善性
Ø 含有强大视频、音频和数据告警功效：
当某台摄像机发生移动侦测报警时，系统可实时开启录像，或驱动云台前往预置位实时监视；
Ø 功效完善录像管理体系：
系统可选择手动、移动侦测、报警、定时录像四种录像方法；提供指定周期滚动删除功效，有效预防存放空间耗尽。同时可提供分布式网络存放或中心集中存放功效；
Ø 系统含有完善控制功效：
系统设权限管理，对不一样等级用户给不一样权限，有效预防越权操作；
四、总体方案设计
4.1 基础思绪
考虑吉县当地学校监控情况，我们采取现代最优异、最可靠计算机视频处理技术、现代通信技术、自动控制技术等，形成数字化、网络化智能监控系统。
在设计上要首先确保教育系统视频监控系统优异性，在具体实施时又要本着经济、实用、合理、可靠标准来配置系统硬件和软件，同时系统所配置硬件和软件必需是模块化、开放式结构，方便以后扩展。
4.2系统拓扑结构
前端
实现信息采集和显示功效，是监控资源具体表现，指需要接入到吉县教育局监控中心前端设备。依据需要能够是图像采集和显示设备、声音采集设备、入侵探测设备等。此次计划为关键是多种摄像机、监视器及其隶属配套设备、前置传输设备；声音采集设备关键指拾音器、扬声器及其配套前置传输设备，在有视频会议、现场广播、双向对讲等需求情况下采取，也可为考前培训等应用提供设备基础。报警设备关键是现场设置各类探测器、 报警控制器等。

传输
实现视频、音频、报警、数据等信息在光纤、网络上有效传输和交换。关键设备包含传输设备、视频编 /解码设备。

控制/管理
实现监控资源控制、管理和监视等功效，关键在监控中心集中实现。经过授权也可在用户终端 对监控资源进行访问和控制。 控制管理主体关键包含虚拟数字矩阵阵、服务器等设备，和监控管理系统软件平台。控制/管理对象包含系统全部设备。

教育系统网络数字监控拓扑图

依据上图所表示，60个学校各监控分区根据现有情况安装前端摄像机，全部视频接入当地视频服务器（DVS）中，作为网络摄像机用。各校园当地监控中心经过监控管理主机实现现场监看。全部监控信号经过网络上传至教育局监控中心管理服务器，方便教育局监控中心集中监看。本期计划全部视频图像在教育局监控中心没有做集中存放，存放在学校当地磁盘阵列中。方便管理员和领导调阅监控录像。

依据上图所表示，前端各分区监控数字信号传输至分区分控中心，同时，经过校园网络上传至校园监控中心，经过集中监控管理系统对校园全部视频进行统一控制和监看。还以再连到教育系统相关职能部门，方便上级部门集中监看。
4.3监控中心结构

在教育局机房设置监控中心对各校园进行监控。监控中心作为整个系统关键，担负着整个系统协调、监管职责。只有确保总监控中心内全部设备7*二十四小时不间断运行，才能够确保网络视频监控系统质量，也同时能够用户建立网络化视频监控需要。
服务器电脑：可自己选择配置较高电脑安装监控服务器软件, 服务器需含有独立静态IP地址和一定带宽以确保用户访问数据稳定性和流畅性，实现对监控图像搜集、转发、存放等功效

服务器软件：服务器软件包含中心服务器、转发服务器两大关键模块，这两大服务器软件模块可项目实际大小情况安装到同一台电脑上或分别安装到不一样电脑上

Ø 中心服务器：接收源于网络视频监控设备数据，将视频设备分配给转发服务器和存放服务器，录服务器仅仅提供索引服务，而不提供任何音视频传输服务及控制数据转发服务。
Ø 转发服务器：接收及处理源于中心服务器分配网络视频监控设备数据，为其管辖范围内视频设备提供管理服务，包含设备配置、日志管理、电子地图管理、数据接收及转发等。
监控管理用户端是对全部接入中心服务器视频图像和音频、报警等数据进行管理平台。由远程网络监控运行版软件提供强大控制和管理功效。
系统扩容：只需要增加转发服务器、存放服务器带宽或增加转发电脑即可

五、远程监控系统关键功效
5.1、实时图像监看
Ø 监控系统能进行高质量视频采集和音频实时采集。
Ø 任意一个授权用户全部能够经过浏览器均能够观看来自现场摄像机实时彩色图像。每一个授权用户能够观看图像在数量理论上没有限制。
Ø 对关键区域和出入口通道进行二十四小时全天候监控，现场画面实时显示在当地监控中心屏幕上。
Ø 工作时间内对工作区进行实时监视。
Ø 发生报警后，联动前端镜头对报警区域进行实时监视。
Ø 监视区域内图像动态改变，检测监视区域内物体运动。

自定义分割显示
能够实现单画面、4画面、9画面、16画面、25画面、36画面、N+1画面、自定义画面分屏显示 、支持目标窗口、组轮巡显示。

N+1分屏显示模式
巡视功效
本系统可设置视频自动巡视功效，在系统设置中设置好轮视间隔时间，可分别设置预览间隔时间和远程观看间隔时间。
快球巡航功效：在指定快球上设置好对应预置点，然后将预置点加入巡航列表中设置停留时间，启用巡航功效，系统将自动根据设定好巡航路线进行巡航。

5.2、报警联动机制（需学校前段摄像机支持）
Ø 视频监控系统能够管理声光报警器输入节点。声光报警器经过连接红外线摄像机等入侵检测设备。目前端有报警发生时，远程监控端不仅有声音提醒，同时能显示发出报警点实时图像。这么，经过报警管理功效，用户无须再额外安装专门报警管理系统。在发生入侵时，会自动统计现场情况，调用对应摄像机，以声、光方法通知值班人员。视频监控系统含有同时处理多任务能力，对于多个地方同时报警情况也能够立即处理。
Ø 支持温度、火警、烟感、红外等多个报警信号采集和统计，对报警进行手工/定时/自动设防和撤防。采集报警传感器开断信号，经过网络视频服务器统计报警信号、发生时间和地点，将关键报警信号立即上报给监控中心。
Ø 监控中心接收到报警信号后，在数据库中查找对应联动规则，产生对应报警输出（声音警报、灯闪、门禁动作等），经过应急广播系统能够产生对应应急广播输出。报警联动规则能够设定为自动产生报警输出，也能够经过人工确定方法产生。
Ø 发生紧急事件时，监控中心弹出事先设定紧急处理预案步骤，规范对安全紧急时间处理过程，产生设备故障时，依据事先设定故障处理预案，分配具体人员进行故障处理，并统计故障处理过程和情况。
5.3、电子地图定位

系统支持电子地图访问，以空间数据库为基础，将应用数据和地图有机结合，提供强大空间分析和查询功效，丰富表示方法直观地显示结果。
电子地图系统依据系统结构分为多个等级显示，只需要将实际地图或结构图文件上传到系统里，并将实际摄像头部署到地图上，为操作人员提供直观管理界面，每张电子地图可单独设置其关心摄像头，报警探头、报警输出甚至节点。
5.4、远程控制功效
在网络上计算机，在授权情况下，能够经过英特网远程监控系统可对摄像机镜头进行光圈、焦距、景深距离控制操作，对云台可做全方位控制。
5.5、设备在线管理
对网络视频服务器、转发服务器等关键设备提供注册、检测管理能力，凭借系统强大网络管理能力，系统能直观、方便地检测设备和线路工作状态。
5.6、经过优异压缩方法降低对带宽需求
网络视频监控系统对视频存放及传输压缩方法采取优异H.264网络视频压缩技术。压缩比和帧率可调，图像压缩比率400-700:1，传输质量很理想（最高可达25帧/秒，分辨率704*576），每通道只占据300K带宽，还能够经过降低帧数来减小网络带宽——当每秒传输为5帧时，带宽只占用60K。这种很高图象压缩比能够适应于在窄带上传送。
常见视频压缩模式带宽占用指标：
CIF:352*288 1-25fps 约80Kbps-512Kbps
H-D1:704*288 1-25fps 约100Kbps-1500Kbps
D1:704*576 1-25fps 约384Kbps-4000Kbps
5.7、图像回放
网络内任意授权用户能够经过视频监控点回放其授权范围内任意图像即使这路图像在其它地市。
5.8、虚拟矩阵
系统支持软件方法完成“虚拟矩阵”功效。支持经过解码器未来自远端网络视频信号还原为模拟视频信号，利用模拟监视器（电视墙）来显示全部远端摄像机画面。支持使用软件替换模拟硬件矩阵，完成图像矩阵切换功效。当然，也支持点-点给硬件还原。
5.9、图像输出
支持多种格式图像、图片输出。图像能够制作为光盘，使用标准播放软件播放。
5.10、图像远程传输
如网络已经连接到公网，那么公网内部任意授权正当用户均能够登录到 网络视频监控服务器，经过服务器远程观看现场图像、历史统计图像。
5.11系统用户管理平台
u 每套系统支持多管理平台
u 视频显示模式：能够实现单画面、4画面、9画面、16画面、25画面、36画面、N+1画面、全屏
u 轮巡：支持任意窗口位置单画面轮巡、多画面组轮巡显示
u 声音：可对任一监控现场，值班（保安）室进行监听，对讲和广播
u 系统工具栏自定义：用户可依据自己功效需求和使用习惯自行定义工具栏显示模块
u 日志查询：统计用户操作、探头报警、移动侦测、视频丢失、网络中止、硬盘容量报警等，支持打印、备份功效
u 云台控制：RS-232和RS-485串口连接，支持内置协议和透明协议控制
u 视频图像抓拍：能够对正在监视或回放图像抓拍
u 字幕叠加功效：:通道名称、日期、时间、星期、码率可选设叠加在图像上，设置时有效果实时预览窗口
u 画质和码率控制：用户可按实际需求情况进行画质和码率任意控制，有效果实时预览窗口
u 图像屏蔽： 用户可任意设置某路视频屏蔽区域，有效果实时预览窗口，移动侦测报警触发后恢复预览、移动侦测报警消失后恢复屏蔽
u 视频调整：用户可依据实际场地环境进行视频亮度、色度、对比度、饱和度等方面调整，含有恢复默认设置功效
u 切换用户：值班人员多用户切换使用系统
u 屏蔽windows操作：以避免人为或意外病毒侵入，确保操作系统洁净稳定，进而保障监控服务器系统安全
u 目前主机信息备份和恢复：降低系统布署繁琐和不可抗性灾难恢复
u 前端设备管理控制：可对连入系统设备进行自由分组，并可对组和组里设备进行组控制和设备独立管理控制
u 录像类型：移动侦测录像、计划录像、手动录像(录像到服务器、录像到管理平台当地)、报警布防触发录像等
u 支持用户端软件自动升级
u 服务器、用户端支持双线和域名登陆连接
u 支持设备远程升级管理

六、远程监控系统优势
l 操作便捷：无需配置任何服务器，只需一个账号登陆用户端，即可实现远程视频监控；
l 存放无忧：不管身在何处，全部能够远程调取录像；
l 功效强大：集专业版全部功效于一体；
l 使用灵活：能够同时支持视频服务器,网络摄像机IP视频产品；从而能够依据用户实际需要组合多层次、多样化视频监控组网方案。
l 优异性：使用了优异B/S结构，利用了流媒体技术，数据测控技术，数据传输技术，数据存放、处理、分析技术
l 智能性：利用后台处理技术，平台管理全部在后台进行
l 界面友好：本着使用者工作特点、行为心理学原理、人性化理念，界面友好，互动性强。
l 使用方便：全汉字界面，只需要会使用鼠标和键盘上网就会熟练使用。
l 终端用户安装简单：用户只需要一根网线和电源接口即可
l 集中管理：支持设备跨区域跨网络集中管理和维护，支持设备远程升级
l 用户端软件自动升级：如软件有更新，用户端软件会自动检测并自动开启更新程序
l 设备跨网：不管设备在什么网内，只要网络正常，我们设备会主动连接到监控服务器，无需在网关设备上做映射开放端口等繁琐设置操作
l 服务器心跳功效：在整个项目中，各服务器（中心服务、存放服务、转发服务、代理服务等服务器）会实时检测本身运行状态，管理员可远程实时查看各服务器运行信息
l 安全性：优异加密技术：用户登录时，在网络中传输用户名和密码信息经过128位DES加密处理，她人无法经过网络截取用户信息；在监控中心数据库，用户名和密码也一样采取加密技术进行存放，经过优异加密技术，确保系统信息安全性
l 存放方法：支持集中存放、分布式存放，系统设备少时候可选择集中存放，如系统设备越来越多，可选择使用分布式存放
l 双线支持：监控服务器软件支持网通、电信双线服务器，以确保服务器资金投入最小化和用户访问稳定快速
l 支持多服务器：一套中心服务器支持多台转发服务器和存放服务器同时接入
l 系统扩容：前端使用用户无限增加，只需要调整存放服务器和转发服务器存放容量和带宽，或增加服务器

七、设备选型
多路网络视频解码器

u 产品特征：
u 1.        对讲输入接口：1个，3.5mm；
u 2.        对讲输出接口：1个，3.5mm；
u 3.        报警输入：16个；
u 4.        报警输出：8个；
u 5.        串行接口：1个标准232接口，2个标准485接口，支持485解码输出对前端球云台直控；
u 6.        网口接口：1个10M/100M/1000Mbps 自适应以太网接口；
u 7.        单解码卡2组HDMI+VGA，每组同源输出；1个CVBS，和第一组同源
u 8.        单解码卡音频输出2路；
u 9.        解码性能单解码卡6路1080p/14路720p/30路4CIF
u 10.    解码主机总带宽160M
u 11.    画面分割：1/4/6/8/9/16；
u 12.    支持解码性能自由划分；
u 13.    支持5MP/3MP/1080P/960P/960H/720P/VGA/4CIF/CIF分辨率解码。
u 14.    支持平台版和单机版软件控制，平台版支持PUSH流解码上墙；
u 15.    支持内置IE设置实现拼接功效
u 16.    支持ONVIF协议；
u 17.    标准SDK开发包，可供第三方开发接入；
u 18.    支持报警输入输出和布撤防时间设置；
u 19.    支持报警联动视频切换；
u 20.    支持单画面添加64路通道轮巡解码；
u 21.    支持录像文件解码输出上墙；
u 22.    支持音频解码和语音对讲；
u 23.    支持网络键盘直控前端、支持对解码器控制
技术规格：
输出接口参数
HDMI输出
最大16路
VGA输出
最大16路
HDMI/VGA输出分辨率
1920*1080@60HZ,1920*1080@50HZ,1280*720@60HZ,1280*720@50HZ、1280*800@60HZ、1440*900@60HZ、1366*768@60HZ、1024*768@60HZ、800*600@60HZ
CVBS输出
最大8路，接线端子
音频输出
最大16路，接线端子（线性电平，阻抗：600Ω）
网络接口
1个，10M/100M/1000Mbps自适应以太网口
报警输入
16路
报警输出
8路
串行接口
1路标准232接口，2路标准485接口
对讲接口
1个3.5mm对讲输入，1个3.5mm对讲输出
系统特征
处理器单元
DSP+ARM
操作系统
Linux
视频压缩算法
H.264
音频压缩算法
G.711A/ G.711U/ADPCM
产品功效
解码能力
单卡6路1080p/14路720p/30路4CIF
整机最大40路1080p
画面分割数
1/4/6/8/9/16
拼接能力
1*2 、2*1 、2*2、2*3、3*2、2*4、4*2、3*3、3*4、4*3、3*5、5*3、4*4
解码分辨率
5MP/3MP/1080P/960P/960H/720P/VGA/4CIF/CIF
解码主机带宽
最大160M
解码方法
脱机、联机和PUSH流
远程录像解码
支持
网络键盘控制
支持
ONVIF协议
支持
RTSP协议
支持
报警联动
支持联动继电器输出，联动视频切换显示
报警布撤防
支持
报警设置
支持报警输入输出和布撤防时间设置
动态域名解析
支持
系统升级
支持网络远程升级
通常规范
工作温度
-10℃～55℃
工作湿度
10%～95%
电源
AC220V
功率
≤80W
重量
≤8kg
机箱尺寸
187mm(高)×487.8mm(宽)×340.8mm(深)

八、设备清单
吉县教育系统集中监控配置单（报价未含税）
四川超弦电子技术 编制（单位：元）
序号
产品名称
品牌
型号
单价
数量
单位
小计
1
管理软件
天地伟业
Easy7 CMS

1
套

2
解码机箱
天地伟业
TC-NX208ADX

1
个

3
解码卡
天地伟业
TC-ND922S4ADX

6
个

4
总控管理服务器
联想

1
台

5
大屏

3*4

12
块

6
交换机
迈普
24口

1
台

7
机柜
图腾

1
台

8
光集中收发器

多路

1
台

9
辅材

1
批

10
施工

1
项

11
总计
