emc存储容灾关键技术解决专项方案.docx

EMC VNX5400
存放容灾技术处理方案

8月
易安信电脑系统（中国）

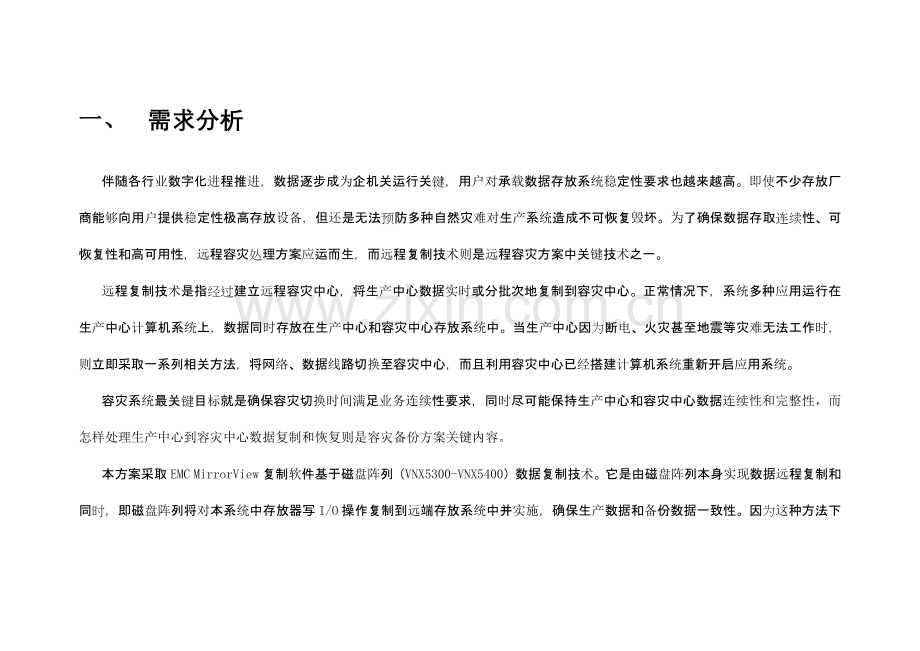

一、 需求分析
伴随各行业数字化进程推进，数据逐步成为企机关运行关键，用户对承载数据存放系统稳定性要求也越来越高。即使不少存放厂商能够向用户提供稳定性极高存放设备，但还是无法预防多种自然灾难对生产系统造成不可恢复毁坏。为了确保数据存取连续性、可恢复性和高可用性，远程容灾处理方案应运而生，而远程复制技术则是远程容灾方案中关键技术之一。
远程复制技术是指经过建立远程容灾中心，将生产中心数据实时或分批次地复制到容灾中心。正常情况下，系统多种应用运行在生产中心计算机系统上，数据同时存放在生产中心和容灾中心存放系统中。当生产中心因为断电、火灾甚至地震等灾难无法工作时，则立即采取一系列相关方法，将网络、数据线路切换至容灾中心，而且利用容灾中心已经搭建计算机系统重新开启应用系统。
容灾系统最关键目标就是确保容灾切换时间满足业务连续性要求，同时尽可能保持生产中心和容灾中心数据连续性和完整性，而怎样处理生产中心到容灾中心数据复制和恢复则是容灾备份方案关键内容。
本方案采取EMC MirrorView 复制软件基于磁盘阵列（VNX5300-VNX5400）数据复制技术。它是由磁盘阵列本身实现数据远程复制和同时，即磁盘阵列将对本系统中存放器写I/O操作复制到远端存放系统中并实施，确保生产数据和备份数据一致性。因为这种方法下数据复制软件运行在磁盘阵列内，所以较轻易实现生产中心和容灾容灾中心生产数据和应用数据或目录实时拷贝维护能力，且通常极少影响生产中心主机系统性能。假如在容灾中心含有了实时生产数据、备用主机和网络环境，那么就能够当灾难发生后立即开始业务系统恢复。

二、 设计拓扑图

设计说明：
1、2台存放和业务服务器同时接入到SAN网络中，相互能访问；
2、两台存放之间经过光鲜链路分别连接2个控制器，实现存放冗余。

三、 EMC MirrorView 产品介绍
EMC MirrorView 提 供 了 两 种 远 程 镜 像 模 式 — MirrorView/Synchronous 和 MirrorView/Asynchronous。MirrorView 是将活动数据块数据集镜像到远程 VNX 系统一个 VNX 技术， 通常处于灾难恢复位置。
MirrorView 以 LUN 为中心。它提供端到端数据保护，其方法是将主 LUN 内容 复制到在另一 VNX 系统上次远程 LUN 上。

MirrorView 可用于以下模式中:

MirrorView/Synchronous（同时复制）
MirrorView/S 可提供近距离同时复制，最适合两个 VNX 系统之间往返时间 (RTT) 等于或小于 10 毫秒 VNX 系统。使用 MirrorView/S 作为同时处理方案时， 恢复点目标 (RPO) 将为零。在故障情况中，MirrorView/S 使您能够从源站点手动 故障切换到目标站点，然后在故障切换以后恢复源站点上操作。
MirrorView/S 和 VNX 配合使用能够提供针对 File、Unified 和网关系统机柜 等级灾难恢复处理方案。
使用 MirrorView/S 复制时，只有将每次主机写入操作写入到辅助端以后，才会 向主机确定主端上主机写入操作。它关键优势是 RPO 为零。
MirrorView/S 复制数据流以下:

1. 连接到主VNX系统主机开启写入操作。
2. 主VNX系统将数据复制到辅助VNX系统。
3. 辅助VNX向主VNX确定写入操作完成。
4. 主VNX向主机确定写入操作完成。

MirrorView/Asynchronous（异步复制）
MirrorView/A 可提供远距离复制。MirrorView/A 可用于由超出 10 毫秒 RTT 且最 多 200 毫秒 RTT 所分隔 VNX 系统之间复制。MirrorView/A 还针对低网络带 宽进行了优化。MirrorView/A 采取定时更新模式，可跟踪主端上更改，然后以 用户确定 RPO 间隔将这些更改应用到辅助端。
使用 MirrorView/A 复制时，将在主 VNX 收到写入操作时向主机确定这些操作。 主 VNX 会跟踪全部 LUN 更新，并使用用户确定 RPO 间隔将这些更新写入 辅助 VNX。

MirrorView/A 数据流以下:

1. 连接到主VNX系统主机开启写入操作。
2. 主VNX系统向服务器发送确定消息。
3. 主VNX系统跟踪更改并使用用户定义RPO将数据复制到辅助VNX系统。 4. 辅助VNX系统接收数据，并向主VNX系统发送确定消息。

MirrorView 支持一致性组。当一组 LUN 需要一致写入次序时，能够使用一致性 组。比如，假如应用程序数据和日志驻留在单独 LUN 上，但需要相互保持一 致状态才能正常运行，您可为数据库应用程序创建一致性组。MirrorView 将在辅 助 VNX 上整组 LUN 中保留该写入次序和数据完整性。

MirrorView 优势
MirrorView 处理方案含有以下优势:
• 从同一个 VNX 系统同时和异步复制。
• 双向镜像 — 任何存放系统均能够承载主映像和次映像，只要任何镜像中主
映像和次映像在不一样存放系统上即可。
• 经过光纤通道和 iSCSI 进行复制。
• MirrorView 可使用 VNX Unisphere 进行设置和管理。
• 支持一致性组。

四、 产品清单
1台VNX5400存放
编号
数量
型号
描述
翻译
1
1
VNXB54DP25F
VNX5400 DPE 25X2.5" DRIVE SLOTS-FLD IN
VNX5400存放控制器，含25槽位2.5英寸硬盘托架
2
1
V-V4-260010
VNX 600GB 10K VAULT 25X2.5 DPE/DAE
系统硬盘，包含4块600GB 10000转 2.5英寸 SAS硬盘
3
2
C13-PWR-3
2 C13 PWRCORDS W/ GB1002 PLUGS 250V 10A
电源线
4
1
VSPBM8GFFEA
VNXB 4 PORT 8G FC IO MODULE PAIR
1对4口8GB FC前端卡
5
1
ESRS-GW-200
EMC SECURE REMOTE SUPPORT GATEWAY CLIENT
EMC安全网关
6
1
VNXOE-5400
VNX5400 Operating Environment
操作系统基础许可
7
1
VNX54-KIT
VNX5400 Documentation Kit=IC
VNX5400 文档介质
8
1
UNISB-VNX5400
VNX5400 Unisphere Block Suite=IC
VNX Unisphere管理软件 用于数据块存放
9
1
PS-PKG-MRUD
VNX - BASIC INSTALL-IMPLEMENT
VNX基础安装服务
10
1
M-PRESWE-001
PREMIUM SW SUPPORT
软件保修服务
11
1
WU-PREHWE-01
PREMIUM HW SUPPORT-WARR UPG
硬件保修服务
12
1
C13-PWR-3
2 C13 PWRCORDS W/ GB1002 PLUGS 250V 10A
电源线
13
1
VNXB6GSDAE15F
VNXB 15X3.5 6G SAS EXP DAE-FIELD INST
15槽位3.5英寸硬盘托架
14
12
V4-VS07-040U
VNX 4TB NL SAS 15X3.5 DAE
4TB 7200转 3.5英寸 近线SAS硬盘
2台DS300B光纤交换机
编号
数量
型号
描述
翻译
1
2
C13-PWR-3
2 C13 PWRCORDS W/ GB1002 PLUGS 250V 10A
电源线
2
2
DSBRK40-FD-B
DSB SWITCH CLAR FIELD RCK KIT -B
交换机上架导轨
3
2
DS-300B-8G
DS-300B 8/24P 8G BASE SWITCH
DS-300B 24口8GB光纤交换机 基础配置包含8个口（含8个SFP模块）
4
2
WU-PREHW-001
PREMIUM HARDWARE SUPPORT - WARR UPG
硬件特优级售后服务
