宜春学院

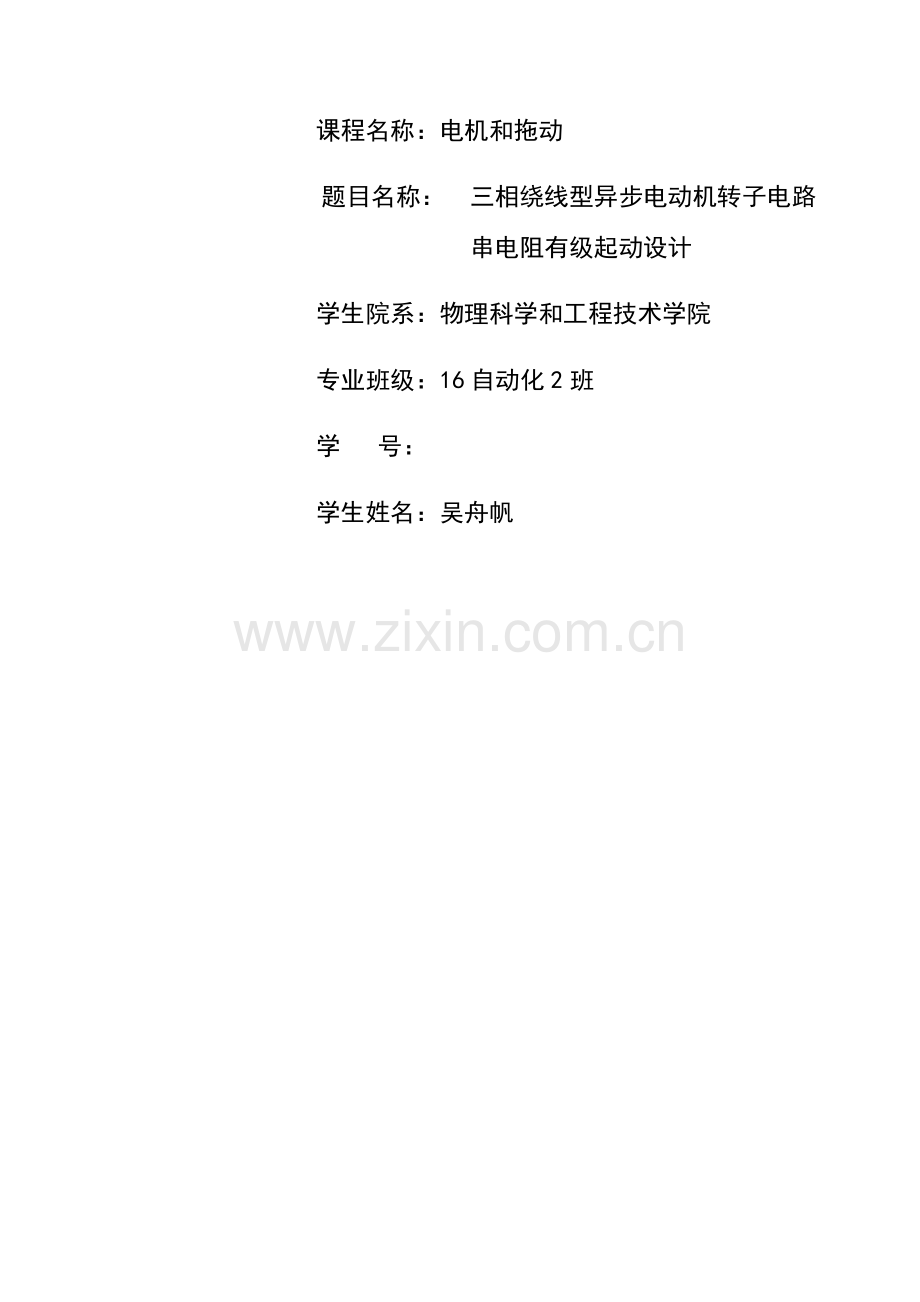

课 程 设 计

课程名称：电机和拖动
题目名称： 三相绕线型异步电动机转子电路串电阻有级起动设计
学生院系：物理科学和工程技术学院
专业班级：16自动化2班
学 号：
学生姓名：吴舟帆

目录
一.三相异步电动机的综述 3
二.三相异步电动机的起动方法、调速方法、制动方法. 4
三.三相绕线型异步电动机转子电路串电阻有级起动电路图、具体过程 5
四.心得体会 10
五.参考文献 10

一.三相异步电动机的综述

三相异步电机（Triple-phase asynchronous motor）是感应电动机一个，是靠同时接入380V三相交流电流（相位差120度）供电一类电动机，因为三相异步电动机转子和定子旋转磁场以相同方向、不一样转速成旋转，存在转差率，所以叫三相异步电动机。三相异步电动机转子转速低于旋转磁场转速，转子绕组因和磁场间存在着相对运动而产生电动势和电流，并和磁场相互作用产生电磁转矩，实现能量变换。按转子结构不一样，三相异步电动机可分为笼式和绕线式两种。

二.三相异步电动机的起动方法、调速方法、制动方法

1. 起动方法：有级起动
容量较大三相异步电动机通常采取有级起动，以确保起动过程中有较大起动转矩和较小起动电流。它起动电阻RST由若干级起动电阻串联，即RST=RST1+RST2+…+RSTm。起动瞬间转子串入最大起动电阻RST，使起动转矩为要求值T1，伴随转速n增加，每当转矩T降至期望值T2时，切除一段起动电阻，使T又等于T1，T2称为切换转矩。所以在开启过程中转矩一直在起动转矩T1和切换转矩T2之间改变，直到全部起动电阻被切除。

2.调速方法：串级调速
在转子电路中串入一个和频率相等，而相位相同或相反附加电动势，既可节能，又可将这部分功率回馈到电网中去。
3.制动方法：
①能耗制动：能耗制动特点是制动时将电动机和三相电源断开，而和直流电源接通，电动机像发电机一样，将拖动系统动能转换成电能消耗在电机内部电阻中，故名能耗制动。
②反接制动：反接制动特点是制动时旋转磁场转向和转子转向相反，转差率s>1,所谓“反接”意即在此。从而使电磁转矩方向和转子转向相反，成为制动转矩
③回馈制动：回馈制动特点时转子转速大于同时转速，转差率s<0，电机处于发电机状态，将系统动能转换成电能送回电网，故名回馈制动，又称再生制动。

三． 三相绕线型异步电动机转子电路串电阻有级起动电路图、具体过程
PN
(kW)
U1N
(V)
Nn
(r/min)
I1N
(A)
αMT
I2N
(A)
U2N
(V)
负载转矩TL(N.M)
260
6000
1480
30.3
1.92
481
346
1150
①选择起动转矩T1

T1=（0.8—0.9）TM=（0.8—0.9）αMTTN
=（0.8—0.9）×1.92××
=（2578.7—2900.3）N·M
取T1=2700N·M
②求起切转矩比β
起动级数初步定为六
由
和

得

③求出切换转矩T2
，所以m和β适宜
④求出转子每相绕组电阻

⑤求各级起动电阻

起动步骤以下：
①串联起动电阻RST1，RST2,RST3,RST4,RST5和RST6 起动
起动前开关Q1,Q2,Q3,Q4,Q5,Q6断开，使得转子每相绕组串入电阻RST1，RST2,RST3,RST4,RST5和RST6,加上转子每相绕组本身电阻R2，转子电路总电阻为
R66=R2+RST1+RST2+RST3+RST4+RST5+RST6
然后合上电源开关Q,这时电动机机械特征如上图中特征n0Ma。因为起动转矩T1远大于负载转矩TL，电动机拖动生产机械开始起动，工作特征由a1点向a2点移动。

②切除起动电阻RST6
当工作点抵达a2点，即电磁转矩T等于切换转矩T2时，合上开关Q6切除起动电阻RST6，转子每相电路总电阻变为
R65=R2+RST1+RST2+RST3+RST4+RST5
这时电动机机械特征变为特征n0Mb。因为切除RST6瞬间，转速来不及改变，故工作点由特征n0Mb上a2点平移到特征n0Mb上b1点，使这时电磁转矩仍等于T1，电动机继续加速，工作点沿特征n0Mb由b1点向b2点移动。

③切除起动电阻RST5
当工作点抵达b2点，即电磁转矩T等于切换转矩T2时，合上开关Q5切除起动电阻RST5，转子每相电路总电阻变为
R64=R2+RST1+RST2+RST3+RST4
这时电动机机械特征变为特征n0Mc。因为切除RST5瞬间，转速来不及改变，故工作点由特征n0Mb上b2点平移到特征n0Mc上c1点，使这时电磁转矩仍等于T1，电动机继续加速，工作点沿特征n0Mc由c1点向c2点移动。

④切除起动电阻RST4
当工作点抵达c2点，即电磁转矩T等于切换转矩T2时，合上开关Q4切除起动电阻RST4，转子每相电路总电阻变为
R63=R2+RST1+RST2+RST3
这时电动机机械特征变为特征n0Md。因为切除RST4瞬间，转速来不及改变，故工作点由特征n0Mc上c2点平移到特征n0Md上d1点，使这时电磁转矩仍等于T1，电动机继续加速，工作点沿特征n0Md由d1点向d2点移动。

⑤切除起动电阻RST3
当工作点抵达d2点，即电磁转矩T等于切换转矩T2时，合上开关Q3切除起动电阻RST3，转子每相电路总电阻变为
R62=R2+RST1+RST2
这时电动机机械特征变为特征n0Me。因为切除RST3瞬间，转速来不及改变，故工作点由特征n0Md上d2点平移到特征n0Me上e1点，使这时电磁转矩仍等于T1，电动机继续加速，工作点沿特征n0Me由e1点向e2点移动。
⑥切除起动电阻RST2
当工作点抵达e2点，即电磁转矩T等于切换转矩T2时，合上开关Q2切除起动电阻RST2，转子每相电路总电阻变为
R61=R2+RST1
这时电动机机械特征变为特征n0Mf。因为切除RST2瞬间，转速来不及改变，故工作点由特征n0Me上e2点平移到特征n0Mf上f1点，使这时电磁转矩仍等于T1，电动机继续加速，工作点沿特征n0Mf由f1点向f2点移动。

⑦切除起动电阻RST1
当工作点抵达f2点，即电磁转矩T等于切换转矩T2时，合上开关Q1切除起动电阻RST2，电动机转子电路短接，转子每相电路总电阻变为
R60=R2
这时电动机机械特征变为固有特征n0Mg。工作点由特征n0Mf上f2点平移到特征n0Mg上g1点，使这时电磁转矩仍等于T1，电动机继续加速，工作点沿特征n0Mg由g1点向g2点移动,经过g2点最终稳定运行在p点，整个起动过程结束。

四 .心得体会
经过这次课程设计，从理论上掌握了三相异步电动机起动方法、调速方法、制动方法。在设计起动方法过程中，经过4次试错才能找到适宜起动级数。一样道理，我们也要勇于不停尝试，不停地试错，才能找自己真正适合自己、感爱好事情。

五．参考文件
[1]唐介，刘娆.电机和拖动[M].北京：高等教育出版社，：111-114.
[2]baidu百科．三相异步电动机[EB／OL]．
