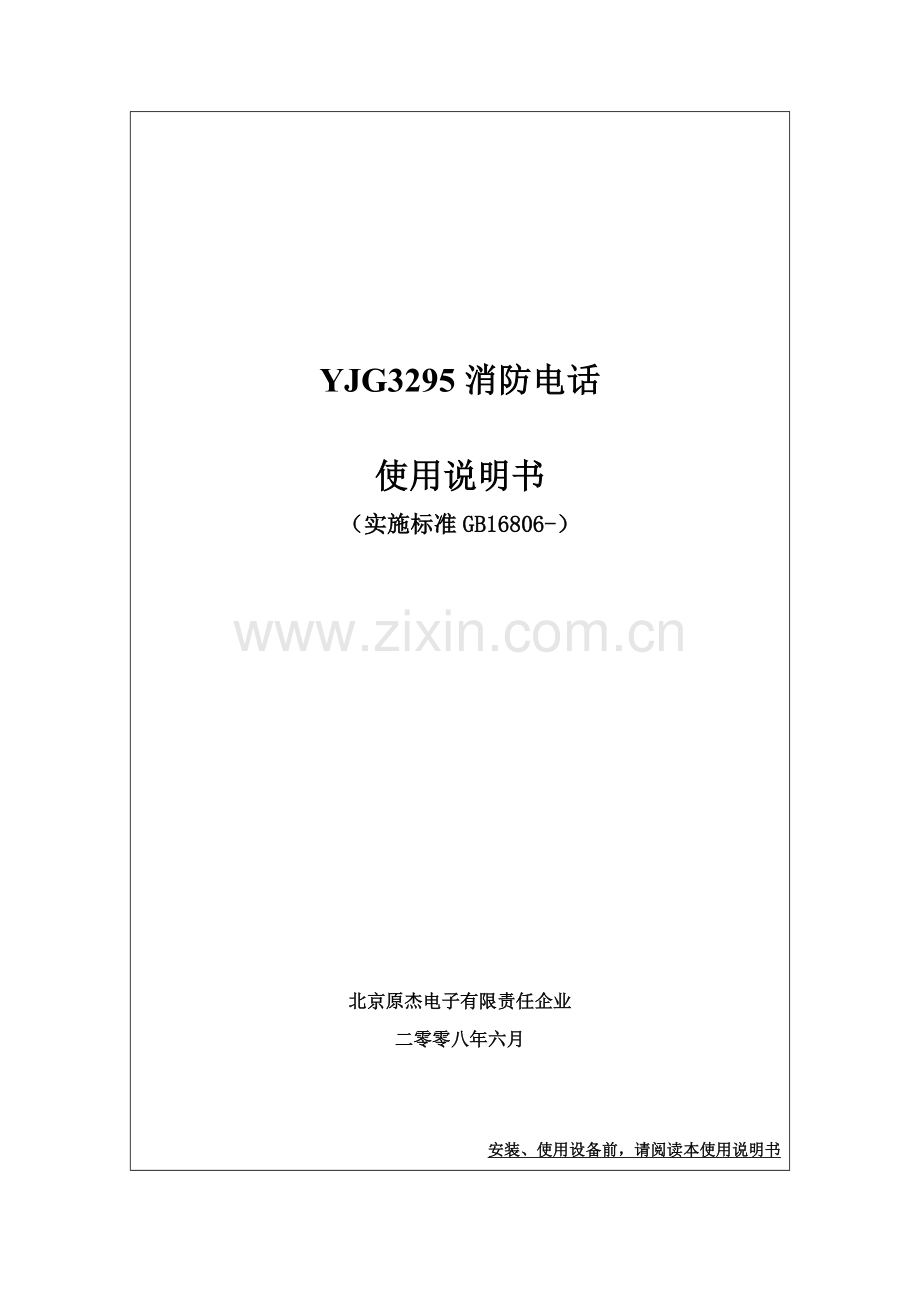

YJG3295消防电话

使用说明书
（实施标准GB16806-）

北京原杰电子有限责任企业
二零零八年六月

安装、使用设备前，请阅读本使用说明书

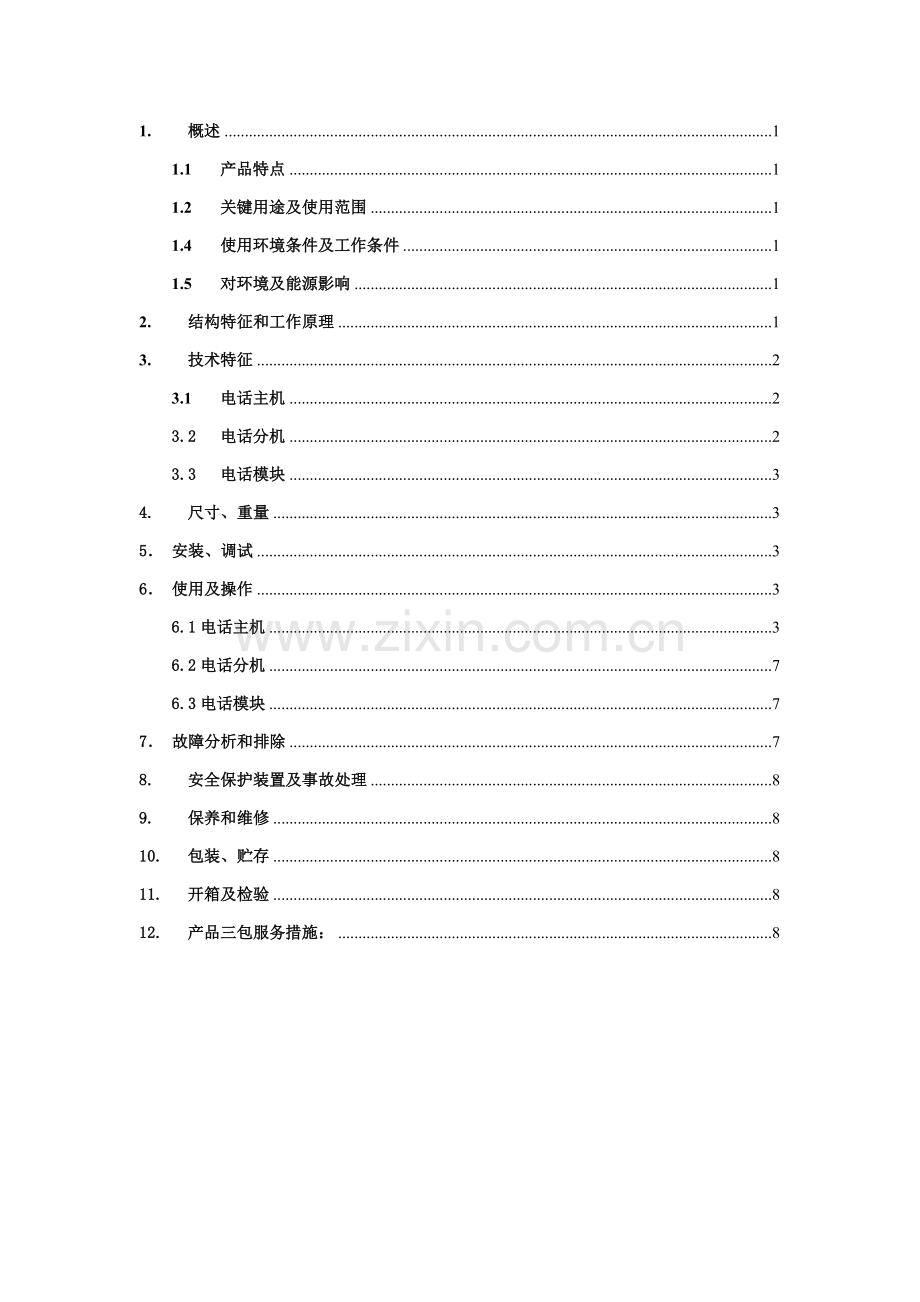

1. 概述 1
1.1 产品特点 1
1.2 关键用途及使用范围 1
1.4 使用环境条件及工作条件 1
1.5 对环境及能源影响 1
2. 结构特征和工作原理 1
3. 技术特征 2
3.1 电话主机 2
3.2 电话分机 2
3.3 电话模块 3
4. 尺寸、重量 3
5． 安装、调试 3
6． 使用及操作 3
6.1电话主机 3
6.2电话分机 7
6.3电话模块 7
7． 故障分析和排除 7
8. 安全保护装置及事故处理 8
9. 保养和维修 8
10. 包装、贮存 8
11. 开箱及检验 8
12. 产品三包服务措施： 8

1. 概述
消防电话系统是指当应用现场出现紧急情况时（如：火警、匪警及其它突发性灾难事件），它能提供方便通讯手段，分布在应用现场分机能够呼叫主机，立即和控制中心取得联络；主机也能够呼叫在现场分机了解现场情况。系统能够具体统计呼叫、接通时间及通话内容。
1.1 产品特点
l 系统配置消防电话YJG3295主机，它能够和分机进行可靠通讯，而且具体统计呼叫、通话时间及内容。可在紧急情况直接呼叫119，可接通来自外线呼叫。可对在线分机进行一次登记并保持运行过程中实时检测，对登记存在分机出现通讯故障可快速作出报警，便于日常维护。
l 系统配置YJGF3295A分机能够呼叫主机，接听来自主机呼叫；配置YJGF3040B话机手柄和YJGF3295C电话模块插孔能够呼叫电话主机。
l 本系统主机采取两总线制，可挂接95个独立地址编码分机及模块，通讯可靠性高，便于维护。
1.2 关键用途及使用范围
l 用于现场出现紧急情况时（如：火警、匪警及其它突发性灾难事件），它能提供方便通讯手段，分布在应用现场分机能够呼叫主机，立即和控制中心取得联络，主机能够呼叫在现场分机了解现场情况，系统能够具体统计呼叫、接通时间及通话内容。
l 适适用于总线通讯方法。
1.3 型号组成及其代表意义 图1

1.4 使用环境条件及工作条件
l 环境温度：0～+40℃；相对湿度：≤85%；气压：860～1060毫巴
l 工作电压：DC24V±20%
1.5 对环境及能源影响
l 本系统设备采取全部是方便易得常规器件，生产过程对环境不存在有毒有害污染；
l 本系统电话线路采取两总线，现场布线简捷、避免资源浪费。
2. 结构特征和工作原理
示意图以下：图2

3. 技术特征
3.1 电话主机
3.1.1 关键性能：
1) 采取两总线方法，和总线分机、模块连接只需两条线；最大可接95部不一样地址分机；
2) 设有[登记]键，可对全部通话线路进行（接有电话分机或电话模块，无开路现象）检验登记，登记结果永久保留；
3) 主机配有液晶屏，采取0～9数字键盘和其它功效键，每次按键有键音提醒；屏幕线路状态显示配有快捷键，方便接通或切断操作；
4) 主机和任意登记存在分机间可相互进行呼叫和通话；
5) 主机自动统计呼叫、接通时间及通话内容，通话录音同时有“音频输出”，时间统计可屏幕查看，通话内容可选电子放音收听；
6) 主机能够对已登记分机线路进行实时巡检，出现通讯故障时能够快速报出线路地址；
7) 主机遇火灾紧急情况能够一键快速拨号119到市话线并自动开启录音；
8) 采取数字录音技术，时长达32分钟；录音采取循环覆盖、优异先出方法，最大录音段≤99；
9) 主机设有三级密码，一级密码为_1111_，在校时操作时需要识别；二级密码为_2222_，在登记和录音清除操作时需要识别；调试密码 3295 ，是查看、修改一、二级密码密码，同时是进入分机编码操作权限识别密码。等级高密码向下兼容等级低密码。
10) 设有钥匙锁屏蔽键盘操作。
3.1.2 关键参数：
1) 工作电压：DC24V±10%
2) 最大电流：1A
3) 频率范围：300～3400Hz
4) 传输衰耗：≤5dB
5) 录音时长：≤32分钟
6) 线路信号：脉冲发码方法
7) 119拨号：双音频发码
3.2 电话分机
3.2.1 关键性能：
1) 在线电子编码设置；
2) 有振铃功效，监视态和被呼叫时有光指示；
3) 摘机即可报警或全双工通话。
3.2.2 关键参数：
1) 工作电流：静态电流＜1mA，工作状态＜18mA
2) 频率范围：300Hz～3400Hz
3) 振铃声级＞70dB
4) 最大外形尺寸：长210mm×宽67mm×高70mm
3.3 电话模块
3.3.1 关键性能：
1) 在线电子编码设置；
2) 无振铃功效，监视态和被呼叫时有光指示；
3) 有墙孔接口，也可外接一般墙孔，插入手柄电话即报警，可实现全双工通话。
3.3.2 关键参数：
1) 工作电流：静态电流＜2mA，工作状态＜18mA
2) 频率范围：300Hz～3400Hz
3) 接口尺寸：标准6.25平方毫米两芯插座
4) 最大外形尺寸：宽90mm×高120mm×厚42mm
4. 主机尺寸、重量
4.1 外形尺寸：482mm(宽)×133mm(高)×270mm(厚)
5． 安装
5.1 设备安装，参考后背板丝印标注接线。
5.2 安装技术要求及注意事项：
5.2.1 电话总线：宜选择截面积大于1.5mm 2阻燃双色双绞软铜线（ZR-RVS2×1.5mm2），在干扰严重现场应使用截面积大于1.5mm2屏蔽阻燃铜芯电缆（ZR-KVV2×1.5mm2）或屏蔽电缆（ZR-RVVP2×1.5mm2）。
5.2.2 穿管要求：应单独穿入金属管、阻燃硬质塑料管或封闭式线槽中，严禁和其它传输系统线路或消防系统中信号线、电源线、音频线、启泵回复线、直启线等穿入同一管中敷设。
5.2.3机壳全部要和大地相通。
6． 使用及操作
参见本系统设备前、后面板，对本设备各项功效进行以下手动操作。
6.1电话主机
YJG3295前面板 图4

01-电话插孔 02-电话手柄 03-话1键 04-话2键 05-话3键 06-话4键 07-校时灯 08-静音灯
09-登记灯 10-测试灯 11-119灯 12-工作灯 13-报警灯 14-故障灯 15-录放灯 16-存放告警灯
17-停止键 18-放音键 19-快进键 20-快退键 21-录音键 22-切断键 23-接通键 24-数字键
25-119键 26-测试键 27-登记键 28-静音键 29-校时键 30液晶屏 31-钥匙锁
YJG3295后面板 图5

01-电源开关 02-1A保险座 03-机壳地 04-24V 05-外线电话 06-总线 07-告警输入 08-音频输出
6.1.1 开机开启：确定安装和接线正确无误后，打开设备电源。此时，本设备工作灯(12)常亮，液晶屏背景灯亮，显示时、分、秒时钟，本设备即为正常开机。
6.1.2 钥匙锁控制：在有些人值守时，应将钥匙锁打开置于[许可]位置，许可对主机进行键盘操作；无人值守时，应将钥匙锁关闭置于[严禁]位置，严禁对主机进行键盘操作。为预防闲杂人员误操作，必需时可将钥匙取出。
6.1.3 运行操作及功效说明
1. 功效键使用说明
1) 数字键（24）：用于输入分机号
分机号输入两位组合有效：01～09对应1号分机～9号分机，10～95对应10号分机到95号分机；首[数字]键按下后2秒内按下第2个[数字]键进行组合，不然系统自动进行组合。例：按0键显示00，2秒内按1～9键组成01～09键，2秒后没进键自动按00键处理。
2) 快捷键
① [通]键（23）：对选中分呼主分机做接通操作（仅1部分机时默认被选中）。
② [断]键（22）：对选中主呼分或分呼主、通话分机做停呼或切断操作（仅1部分机时默认被选中）。
3) 话路快捷键区：[话1]键（03）至[话4]键（06）
① 有线路状态时：对对应显示区线路做状态改变操作（对分呼主做接通；对通话做切断，对主呼分做停止呼叫）。
② 在待机监控态：[话3]键-在线分机编址及修改；[话4]键-密码查询及修改；详见“主机设置”。
2. 液晶屏显示说明
1) 四路显示区
① 在有线路状态时，显示每路目前主、分呼叫或通话分机号，并指示线路状态；
② 在待机监视态依据键选命令，可显示呼叫及接通时间年月日和设备号；存在故障时可显示故障分机号。
2) 系统显示区：
① 在有线路状态时，显示实时时钟时、分、秒；
② 在待机监视态依据键选命令，可显示呼叫和接通时时分；放音时显示接通时分和录音段号；登记时显示分机登记情况等；总线故障时显示“no-Lin”；录音容量满时显示“L-buFF”。
3. 主机测试
确定设备正常开机后，按下[测试]键（26），面板上全部指示灯闪亮，同时蜂鸣器和报警喇叭间断声响后，液晶回到待机状态显示时分秒，测试灯常亮；在测试态按下[119]键（25），显示拨码12117，并自动向外线发送呼叫市话报时台，在发码结束后开始计时，接听8秒后自动挂机并退出测试状态。也可随时按下[测试]键退出测试状态。
4. 主机设置
1) 时间设置
① 在待机监控态 ，按下[校时]键（29）系统要求输入密码，密码识别正确进入时间调整态。
② 进入调整态校时灯常亮，系统显示‘年月日’，年值闪亮处于待修改。此时，可按[►►快进]/[ ◄◄快退]键选择‘年月日’、‘月日星期’、‘时分秒’修改页；按[校时]键定位修改项，待修改项值闪亮时，可直接输入数字键做修改。
③ 在调整态，120秒内无进键系统会自动结束此次时间设置。
2) 分设备编址（只限于调试人员操作）
注：每个分机或模块在使用前需依次和主机联接编码电子写入设备地址，出厂地址设置为1。
① 在待机监控态，按下[话3]键，系统要求密码输入并做识别后进入地址修改态，显示分机号00，依次将单个分机或模块连入总线。此时，直接输入数字修改为需要地址号，按下[通]键完成新地址写入。写入后可再按[测试]键进行新地址读取确定。更换分机或模块，可继续反复修改、写入新地址。
② 每次在线编址总线上只能连接一个分机或模块；
③ 在地址修改态，120秒内无进键系统会回到待机监控态。
④ 主机不许可在接有多部分机和模块时进行设备编址，不然设备将不实施该操作。
3) 在线分机登记
注：只有被主机登记有效分机才能被系统识别，实时巡检其线路状态及允很多种在线操作。
① 在首次使用或其它必需时应对系统连接线上分机进行登记操作，登记结果将被记忆保留。
② 在待机监控态 ，按[登记]键（27）显示在线登记分机数，同时已登记分机地址将一同显示，按[快进]键可循环显示全部登记分机地址。再按[登记]键系统要求密码输入并做识别后进入登记状态。自动登记从1到95号分机依次进行，登记结果送显示。当显示“??-god”，表示第??号分机存在；显示“??-bod”，表示第??号分机不存在。
④ 自动登记结束，系统显示登记分设备总数‘？？-god’，稍候结束登记并将登记结果永久保留。
4) 密码查看及修改
① 在待机监控态，按[话4]键系统要求密码输入并做识别后进入密码查看/修改态，显示出厂默认密码值，1级密码为‘1111’，2级密码为‘2222’。
② 按[►►快进]/[ ◄◄快退]键可选1级或2级密码，输入数字可直接修改4位密码。再按[话4]键保留并退出。
5. 系统操作
1) 主机呼叫分机
在待机监控态，按[数字]键（24）输入呼叫分机号，数码管显示分机号，及显示处于“主呼”状态，被呼叫分机振铃，主机手柄听到回铃音，呼叫时间被统计保留。
注：主呼分一分钟无应答，呼叫自动取消，分机振铃停止，主机手柄信号音由回铃音转为忙音。
2) 分机呼叫主机
分机摘机后分机可听到回铃音，主机显示该分机号及报警标志，有 [报警灯]（13）红灯闪烁，报警喇叭鸣响，呼叫时间被统计保留；声报警可按[静音]键（28）消音。
注：分呼主一分钟无应答，切断呼叫，主机回待，分机听忙音，30秒后忙音停、分机回待。
3) 主机和分机通话
注：在主机接通呼叫前，应先摘主机手柄。
① 主呼分，被呼叫分机摘机即进入通话状态；
② 单部分机呼叫主机，按分机号对应[话？]键或[通]键，接通分机线路；
③ 多部分机呼叫主机，按分机号对应[话？]键或按[►►快进]/[ ◄◄快退]键选中话路显示分机（分机号闪亮）再[通]键，接通分机线路；
④ 主分通话后自动开启录音，[录/放]红灯亮，同时，通话时间、录音段号被统计保留。
4) 线路状态数限制
① 本机限定同时存在‘主呼分’、‘分呼主’和‘通话’个数≤4。
② 限定数=4时，主呼分按键不被识别，分呼主自动被切断，分机听忙音。
5) 切断分机线路
① 单部分机呼叫或通话，按分机号对应[话？]或按[断]键，终止分呼叫或切断通话线路。
② 多部分机呼叫或通话，按分机号对应[话？]或按[►►快进]/[ ◄◄快退]键选中话路显示分机（分机号闪亮）再按[断]键，终止分呼叫或切断通话线路。
③ 被终止分呼叫或切断分机听忙音；当主机无通话线路，录音停止。
④ 主呼单部分机，按分机号对应[话？]或按[断]键，终止主呼叫。
⑤ 主呼多部分机，按分机号对应[话？]或按[►►快进]/[ ◄◄快退]键选中话路显示分机（分机号闪亮）再按[断]键，终止主呼叫。
⑥ 被终止呼叫分机振铃停；当主机无呼叫和通话时，主机手柄听回铃音。
6) 自动呼叫119火警
① 无外线呼入时，按[119]键（25）自动119发码，[119]（11）灯亮，发码结束自动开启录音，设备号显示为99。通话结束后按[119]键（25）退出119通话停止录音，在119发码过程中可按此键退出发码过程。
② 有外线呼入时主机有声光报警，按[119]键（25）接通外线，自动开启录音，声光报警停止，设备号显示为97。
7) 通话录音立即间统计存放
① 本机采取数字录音，录音时长32分钟，录音段数最大可为99。
② 录音过程出现剩下存放空间不足额定容量10%时（录音约到29分钟左右时），有存放告警（喇叭响，[存放告警]灯闪亮（16）及告警灯亮），可做静音。
③ 录音满32分钟自动停止，系统显示“L-buFF”，有[录放]（15）红灯灭，存放告警灯常亮；按[录音]键可继续录音，新录制内容会自动覆盖最早录制段内容，直至覆盖全段，录音过程会自动停止。
④ 主机在主分通话、自动119报警或接通外线时自动开启录音，通话结束自动停止录音；接外线时可手动停止录音。自动或手动录音同时统计通话时间及设备地址(分机号或特殊号)。
⑤ 时间统计区一直保持最近128次呼叫、接通时间统计，可供选择查看。
⑥ 主机通话录音时，通话信号同时送到本机[音频输出]端子（08），实现对外广播。
⑦ 录音及相关信息删除：在待机态按[►►快进]/[ ◄◄快退]键进入时间统计查询态；再按 [话2]键，系统要求输入密码并做识别后，将把全部录音内容及呼叫、接通时间统计清除，同时液晶右下方动画显示00；动画显示停止后，信息删除操作结束并回到待机态。
6. 时间统计查询及通话录音播放
1) 呼叫、接通时间统计按时间次序存放
① 每次开机，系统显示实时时钟。时间统计指针定位在存放末条统计上。
② 在待机监视态，按[►►快进]/[ ◄◄快退]键进入时间统计查询态，并查看到目前指针对应时间统计。
③ 在时间统计查询态，按[►►快进]键，统计按时间次序由小到大依次查看；按[ ◄◄快退]键，统计按时间次序由大到小依次查看。快进或快退到统计尾或头时，指针自动调整到统计首条统计或末条统计。
④ 统计查询中，呼叫统计显示录音段号为0，接通统计显示录音段号为实际录音段，此时按下[►放音]键，可播放此段录音内容。
⑤ 放音限定在目前段，到段尾自动转到段头反复播放，按[■停止]键放音停，结束统计查询态。
6.2电话分机
1) 分机作为主机外围设备，须按正负极性接入电话总线，供电由主机提供DC 24V。
2) 分机被正常巡检时或被呼叫振铃时有红色指示灯闪亮；分摘机通话时灯常亮。
3) 分摘机呼叫有呼叫音，1分钟主机未做接通或被主机切断，分呼叫转成切断有忙音。
4) 通话分机被主机切断，分机听忙音。
5) 分切断忙音30秒后停止转为待机；分机挂机切断通话线路后转为待机。
6) 分机连线断路，主机识别为通讯故障。
6.3 电话模块
1) 模块作为主机外围设备，须按正负极性接入电话总线，供电由主机提供DC 24V。
2) 模块处于待机态有工作绿灯常亮，模块被正常巡检时动作红灯闪亮，接通或呼叫时动作红灯常亮。
3) 模块插入手提电话分机相当于分呼叫有呼叫音，1分钟主机未做接通或被主机切断，分呼叫转成切断有忙音。
4) 通话模块被主机切断，电话手柄听忙音。
5) 分切断忙音30秒后停止转为待机；电话手柄拔出相当于分挂机，模块切断通话线路转为待机。
6) 模块连线断路，主机识别为通讯故障。
7) 模块设有非编码电话插孔扩展接口，可最多并联扩展10个。
7．故障分析和排除
7.1通信盘主机障和排除：
1) 总线开、短路故障：
① 故障现象：声光报警（报警喇叭响、故障黄灯及告警指示灯亮），显示‘no-Lin’。
② 原因分析：系统检测到总线短路、开路或已登记存在分设备已全部开路。
③ 排除方法：总线短路，实测总线端子输出电压为0V-10V左右，此时不许可再做登记。应关机检验总线及连接分机线路是否有短路现象；总线开路或已登记分设备全部开路：检验总线及分设备连接线是否断开，可做登记检验。对总线及分机线路进检验，排除故障后自动恢复正常。
2) 主机不能呼叫在线分机：
① 故障现象：某部分摘机报警且可接通通话，但主机不能呼叫该分机。
② 原因分析： ⅰ该分机未做过登记，主机不许可对其呼叫，也不对其做开路检测；
ⅱ该分机有一重码模块在线，模块不许可被呼叫。
③ 排除方法：未登记过：主机重新做一次登记；重码：找出重码模块将其拆掉。
3) 通话过程录音灯闪亮：
① 故障现象：录音灯闪亮，存放告警灯常亮，录音自动停止。
② 原因分析：出现录音存放告警后继续录音3分钟左右，录音区域满后会自动停止录音，有录音灯闪亮提醒；
③ 排除方法：手动按[录音]键继续录音，录音数据将产生覆盖。这种情况每次开启录音时均会出现，应在待机监视态做录音清除方法将录音存放空间清空备用。
7.2 分机/模块故障和排除
1) 总线有电，分设备接入无反应：
① 故障现象：分设备无光指示，摘机无信号音。
② 原因分析：分设备接线极性反或分设备有故障造成接口短路。
③ 故障排除：实测：总线电压为15V-20V，分机返回厂家修理
8. 安全保护装置及事故处理
8.1本设备内设有保险管，在其内部出现短路故障时会切断供电电源，避免故障面扩大；
8.2本系统在待机监视态，自动对登记存在分机线路进行实时检测，对故障线路有声光告警指示；
8.3系统识别到短路、开路故障，经确定为本机内部线路问题，提议退回厂家检修
9. 保养和维护
9.1日常在没有通信时，手动对系统内各分设备进行 [自检]，确保全部指示灯、声响器完好；
9.2长久停放使用时，应切断本系统内各设备电源开关。
10. 包装、贮存
10.1包装标志应包含怕雨、向上、易碎物品包装储运图形标志；
10.2包装应外罩塑料气垫泡袋后按要求方向装入包装纸箱内，包装箱内应含有防震方法；
10.3本设备应存贮在环境温度0～+50℃，无凝露，环境中不应含有腐蚀性气体。
11. 开箱及检验
11.1 设备从包装箱内取出，首先检验机器外观是否符合下述要求：
1) 表面无腐蚀、涂敷层脱落和起泡现象，无显著划伤、裂痕、毛刺等机械损伤；
2) 紧固部位无松动，机内无异物；
3) 前面板膜、键、灯完好，后背板接线端子、音频端子和保险管座完好；
4) 文字符号和标志清楚。
11.2 检验设备附件是否齐全，依据装箱清单清点下列物品：
1) 装箱清单；
2) 合格证、铭牌（在产品上粘贴），说明书一份；
3) 配件一套（音频电缆一根，1A保险管一个，电话手柄一个，钥匙二把）。
12. 产品三包服务措施：
1) 本企业对销售产品实施包退、包修、包换三包服务；
2) 产品售出三个月内，外观良好无损坏，依据用户要求可办理退货；
3) 产品售出六个月内，用户对产品不满意，或出现非用户使用不妥产品故障，影响用户使用，能够调换合格产品；
4) 产品售出十二个月以内，出现非用户使用不妥可修复故障，企业无偿修理；
5) 产品售出十二个月以上，发生可修复故障，企业负责修理，合适收取材料工本费；
6) 保修地址：北京市大兴区西红门企业本部。联络电话：
