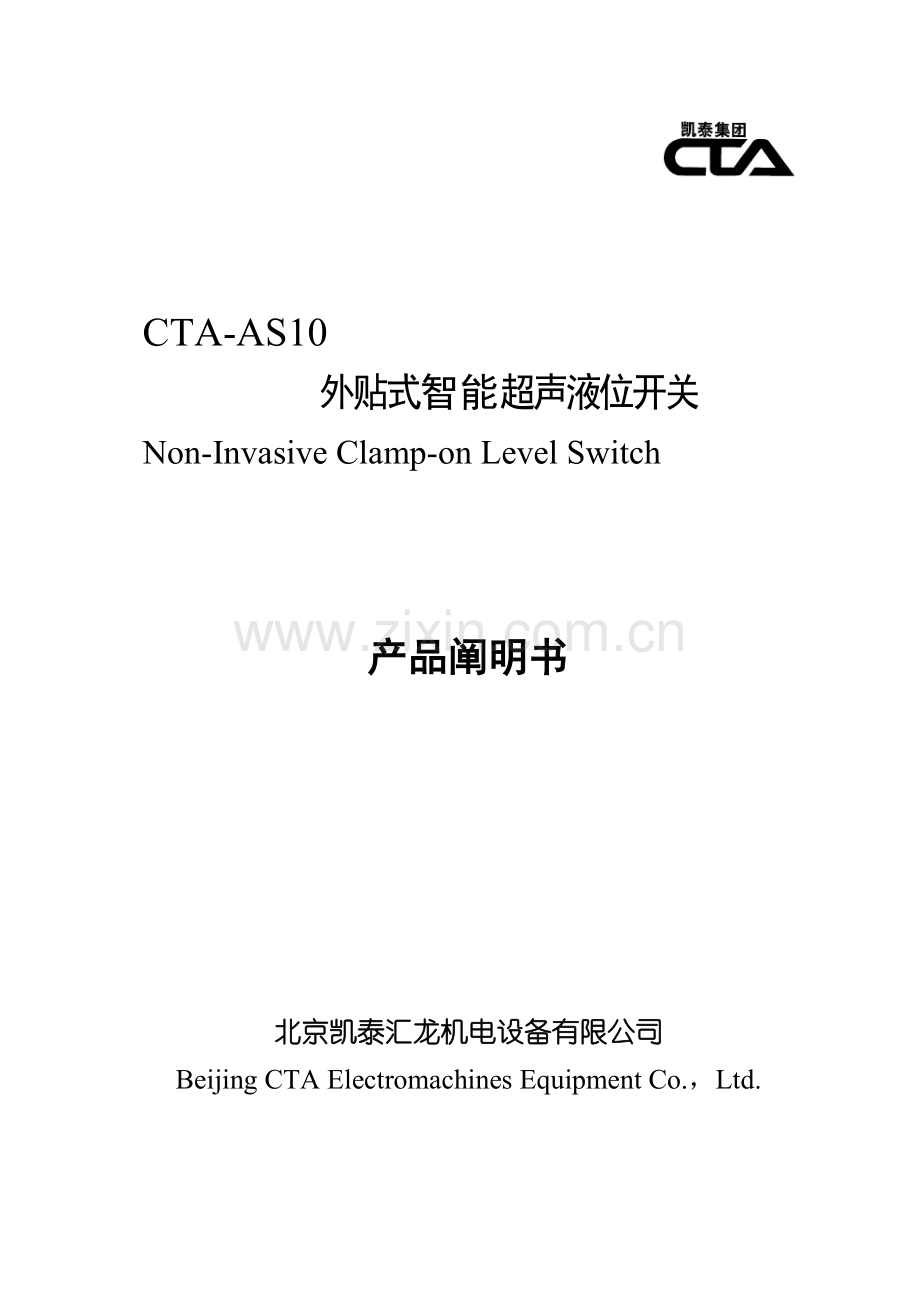

外贴式智能超声液位开关说明指导书.doc

CTA-AS10
外贴式智能超声液位开关
Non-Invasive Clamp-on Level Switch

产品阐明书

北京凯泰汇龙机电设备有限公司
Beijing CTA Electromachines Equipment Co.，Ltd.

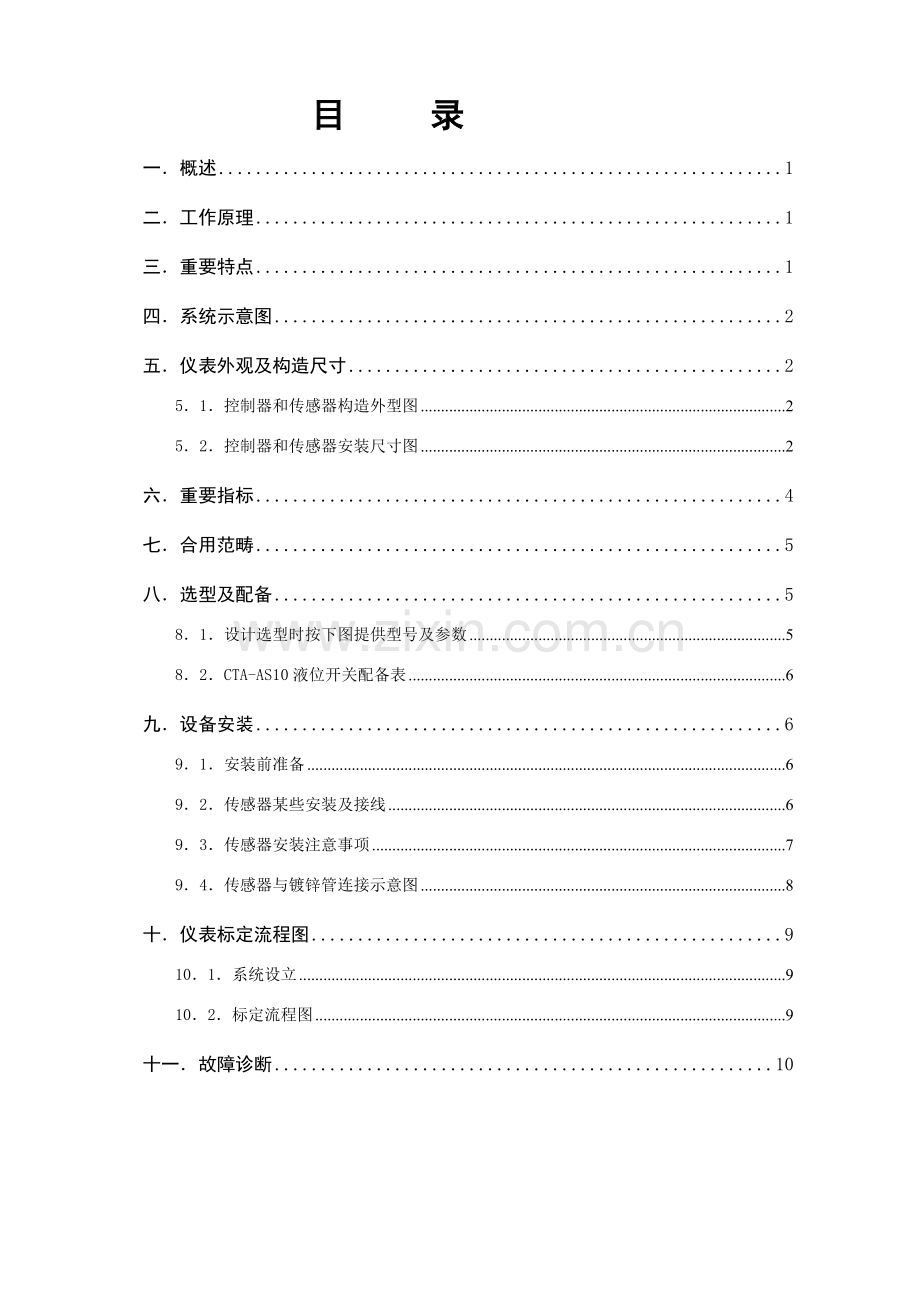

目 录
一．概述 1
二．工作原理 1
三．重要特点 1
四．系统示意图 2
五．仪表外观及构造尺寸 2
5．1．控制器和传感器构造外型图 2
5．2．控制器和传感器安装尺寸图 2
六．重要指标 4
七．合用范畴 5
八．选型及配备 5
8．1．设计选型时按下图提供型号及参数 5
8．2．CTA-AS10液位开关配备表 6
九．设备安装 6
9．1．安装前准备 6
9．2．传感器某些安装及接线 6
9．3．传感器安装注意事项 7
9．4．传感器与镀锌管连接示意图 8
十．仪表标定流程图 9
10．1．系统设立 9
10．2．标定流程图 9
十一．故障诊断 10

CTA-AS10外贴式智能超声液位开关
一．概述
CTA-AS10外贴式智能超声液位开关，是北京凯泰公司开发超声波系列专利产品之一。该产品保存了原双探头超声液位开关外贴式长处，克服了双探头超声液位开关温度性能差、安装复杂、对电缆规定苛刻等缺陷。在工作可靠性，适应广泛性，安装调试便利性方面都远远优于第一代产品，并依照顾客规定研制出合用于常压常温、高压高温不同应用场合各种型号产品。
二．工作原理
CTA-AS10外贴式智能超声液位开关，运用超声技术，通过超声波传感器检测罐内液位与否到达所设定报警位置。超声波传感器功能是在把接受到电信号转换成声频信号同步又能吸取声频信号将其转换为电信号传送回来；控制器产生高频信号并勉励超声波传感器产生一定强度超声波，传播到罐壁内。这时，如果罐壁内有液位，超声波将透射入液体，反之，超声波就会沿罐壁内传播。运用以上原理，检测接受到超声波信号强度，即能精确鉴定液位与否到达，继电器输出相应报警信号。
控制器采用纯净电源CleanPowerTM 技术和智能辨认SmartDetectTM 技术，提高了超声波检测敏捷度和抗干扰能力。纯净电源CleanPowerTM 技术可以让控制器使用开关电源，电源噪声和电池供电相似，即时回波很弱，控制器也能精确检测；智能辨认SmartDetectTM 技术可以让控制器在外界有较强声干扰或电干扰状况下，辨别出油水界面，保证控制器稳定运营。
三．重要特点
l 罐外安装，不穿孔、不动火，不损伤罐体，可以在不断产状况下安装、使用、维护、修理。
l 非插入式安装，对罐内液体不产生干扰，无泄漏、无污染、无腐蚀。即合用于石化立罐、球罐、卧罐等压力或非压力罐体，也可用于对卫生规定严格食品罐、医药卫生罐，装有腐蚀性极强液体化工罐。
l 非插入式安装，温度、高压、粘稠、强腐蚀等介质对本仪表无影响。
l 本产品合用于壁厚范畴为2mm～60mm装置，有广泛合用性。功耗低、精度高、稳定可靠。
l 具备温度自动补偿，故障自诊断等智能化仪表功能。
四．系统示意图
图4.1
五．仪表外观及构造尺寸
CTA-TR控制器采用Φ100园柱型仪表构造，有玻璃面板做状态显示。以侧面角铁安装，上下有两个 G ½″内螺纹接口，Φ10穿线孔上下直通，如图所示。
5．1．控制器和传感器构造外型图

图5.1 图5.2
5．2．控制器和传感器安装尺寸图
5．2．1．控制器安装尺寸图

5．2．2．传感器安装尺寸图

六．重要指标
测量重复误差： ±2mm
传感器周边环境温度：
a.常温型温度范畴： -20℃~+80℃（CTA-SA10a）
b.低温型温度范畴： -40℃~+80℃（CTA-SA10b）
c.高温型温度范畴： -20℃~+130℃（CTA-SA10c）
控制器周边环境温度： -40℃~60℃
罐壁厚度： 2mm~20mm（CTA-AS10-Ⅵ）
20mm~60mm(CTA-AS10-Ⅶ)
电源：（控制器） DC24V(线性电源)
功率： 1.5W
报警输出方式： 继电器型无源接点报警输出接口
（常开 AC250V 5A，DC30V 5A；常开常闭可选）
故障输出方式： 仪表自诊断报警输出
（常开 AC250V 50mA，DC220V 50mA）
传感器外壳防护级别： IP66

传感器防爆级别： mⅡT6
控制器防护级别： IP65
控制器隔爆级别： ExdⅡB T6
符合下列防爆原则：
GB3836.1-83《爆炸性环境用防爆电气设备 通用规定》
GB3836.2-83《爆炸性环境用防爆电气设备 隔爆型“ d”》
GB3836.9-90《爆炸性环境用防爆电气设备 浇封型电气设备“ m”》
七．合用范畴
装有各种燃料油，各种酸碱盐溶液，各种化学溶液、污水、纯净水及压力液体金属罐。罐内壁无衬层和污垢层。
八．选型及配备
8．1．设计选型时按下图提供型号及参数
a 常温型 罐面温度范畴 -20℃~+80℃
b 低温型 罐面温度范畴 -40℃~+80℃
c 耐高温型 -20℃~+180℃
传感器电缆长度m
Ⅰ壁厚范畴2~20mm
Ⅱ壁厚范畴20~60mm
罐径m
d.合用于轻介质，如成品油等。
e.合用于重介质，如原油、渣油等。
CTA-AS10 /

请提供设备壁厚,直径，介质，温度,压力等详细参数，厂家将按照详细参数为您生产配备。

8．2．CTA-AS10液位开关配备表
序号
名 称
型号
规 格
数量
说 明
备注
1
控制器
CTA-TR

1
附小型横支架（连接现场固定支架和控制器）
厂家提 供

顾客 自 备
2
传感器
CTA-AS

1
自带15m电缆
3
四芯电缆
RVV
0.75mm2/芯

按控制器与控制室距离定长度
4
现场固定支架

1
依照现场实际状况配备
5
管接头

依照现场实际状况配备
6
丙酮

依照现场实际状况配备
7
防腐材料

用于传感器打磨处防腐解决
九．设备安装
9．1．安装前准备
① 由顾客提供安装传感器施工平台（距测量高度下约1.5m）,备好现场罐面解决用所需工具以及控制器到传感器间镀锌管（1/2″）、辅助材料。
② 由顾客提供报警点，在罐体上标示出传感器所安装位置（接近维护梯处以便于维护）。
③ 据现场状况将所需镀锌管、电缆槽以及四芯电缆铺设到位（铺设电缆前须检查电缆质量）。注意罐上某些到传感器间配管，必要选用刚性材料镀锌管，其两端接口均为G ½″外螺纹，其长度从控制器延伸至距离传感器尾部500mm左右为宜，平行安装高度应高于传感器尾部，防止蓄水灌入，并且必要牢固固定在罐上，不能悬浮，不让传感器承受额外载荷，保障传感器正常工作。
④ 传感器与镀锌管连接方式请见图9.4
如果安装不对的容易导致雨水通过镀锌管进入控制器。
注：控制器应安装在罐底或罐上平台等便于检修地方。各进线口、穿线管接头处应采用缠裹防水胶带等防水办法。
9．2．传感器某些安装及接线
① 复查标示传感器位置，在标示点处用钢刷、砂纸等工具和材料将此处罐壁表面污垢和油漆层打磨、清理干净。规定清理出直径不不大于Ф120mm圆形平面，其表面平整、无油污、无细小颗粒。（请勿用手持砂轮机打磨）　
② 用丙酮（顾客自备）仔细对解决好罐壁表面以及传感器粘接表面进行脱脂解决。
③ 把专用粘接剂（双分子胶）两种组分按规定充分混合调匀后，均匀涂抹在传感器与罐壁接触面上。运用传感器自带磁铁精确地将传感器吸在解决好探测点处。用手压紧支架，使胶与接触面充分粘合。
9．3．传感器安装注意事项
a. 放置传感器时先让传感器一种边沿靠在打磨好罐壁边沿上，然后轻轻放平，以免将传感器陶瓷片振坏，如图9.1所示。
b. 传感器安装完后，要对打磨过罐壁以及裸露粘接剂某些进行防腐解决，如图9.2所示。
留好传感器电缆到控制器长度（原电缆预留15m）。将传感器电缆通过配管送入控制器内。小心剥开各电缆，传感器电缆红线为发+、屏蔽层为发-；控制室过来四芯电缆通过防爆软管和配管送入控制器内，将各芯标记为报警输出、故障输出、电源+24V、电源地(0V)并接入控制器内相应端子上。规定接线可靠，不能有短路。如图9.3
控制器接线示意图(9.3)
注：1、报警输出：继电器型无源接点，常开、常闭可选。接点容量：AC250V 5A，DC30V 5A。
2、故障输出：仪表自诊断报警输出AC250V 50mA，DC220V 50mA。
3、至控制室电缆配备：一对直流24V电源线，一对报警输出线，一对仪表自检故障输出线。若接点不够则可以通过扩展外接继电器实现。
9．4．传感器与镀锌管连接示意图
不对的安装方式 对的安装方 图9.4
十．仪表标定流程图
10．1．系统设立
出厂时均为高报设立，用到低报时只设立低报即可。
开始
磁铁放置20~30秒后拿开
磁铁放置11~19秒后拿开
将磁铁放在标定点上，此时运营LED闪烁，报警LED不亮，标定LED常亮。
运营LED闪烁，报警LED不亮，标定LED不亮。

低位报警设立 高位报警设立

注：高位报警为液位届时报警；低位报警为无液位时报警。
10．2．标定流程图

十一．故障诊断
1）、排除假液位导致误报。确认真实液位高度。
2）、检查系统接线有无断路或短路（标定LED与运营LED一齐闪烁）
3）、检查传感器某些，看与否由于传感器与罐面粘接松动或脱落，导致传感器与罐面接触不好，影响了传感器工作。
4）、检查控制器内与否进水，影响设备正常工作。
5）、控制器电源采用线性直流24V电源。如果采用开关电源，控制器也许工作不正常。
6）、请确认罐内与否有夹层、衬层。如果有则液位开关不能正常工作。
7）、两之三年要将传感器取下用丙酮清洗干净后,重新对的安装、标定。
如果发既有其她异常现象，请及时与厂方联系，以便厂方提供迅速优质服务。
附录：
1、 控制器CE认证证书
2、 控制器防暴认证证书
3、 传感器防暴认证证书
