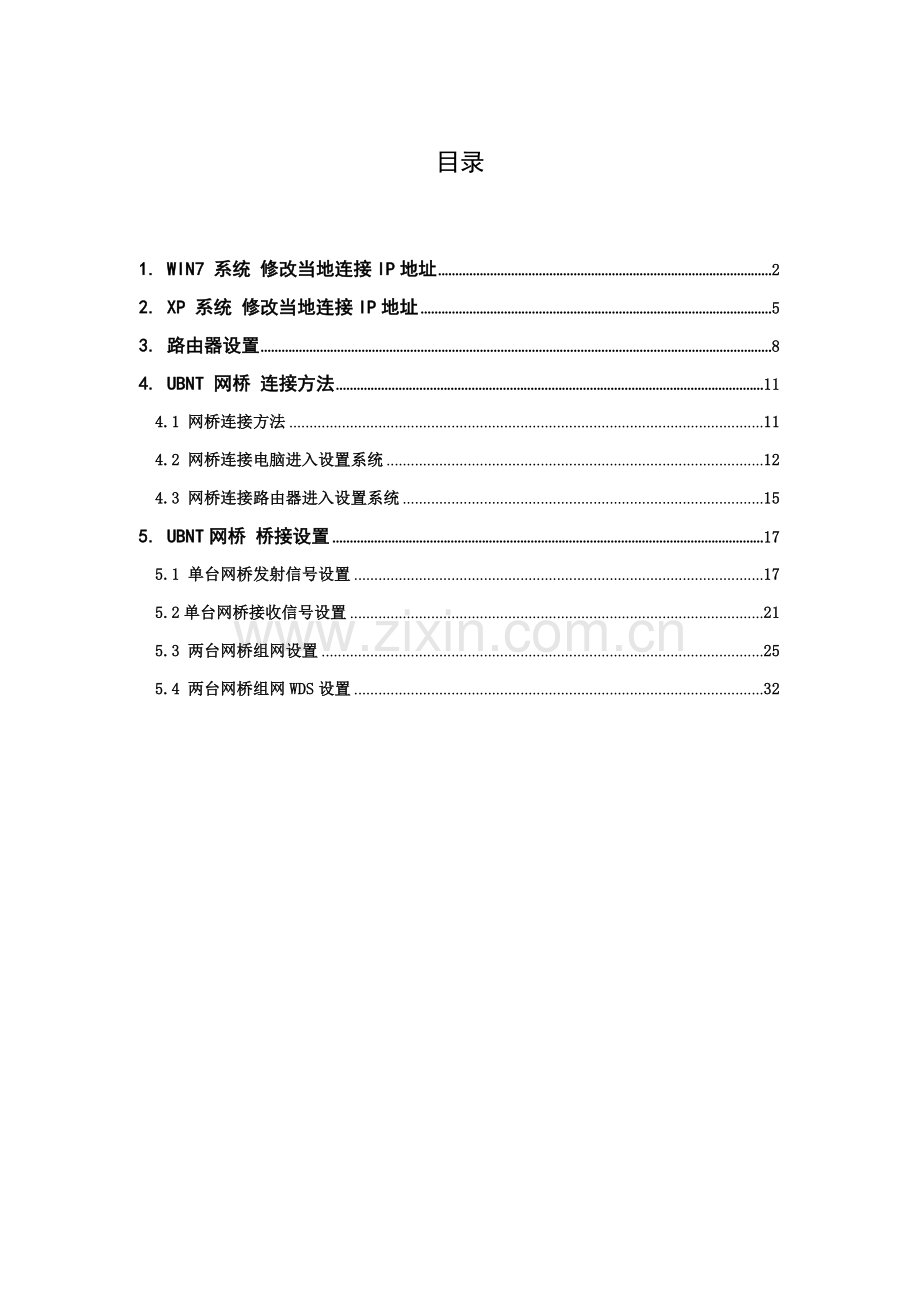

目录

1. WIN7 系统 修改当地连接IP地址 2
2. XP 系统 修改当地连接IP地址 5
3. 路由器设置 8
4. UBNT 网桥 连接方法 11
4.1 网桥连接方法 11
4.2 网桥连接电脑进入设置系统 12
4.3 网桥连接路由器进入设置系统 15
5. UBNT网桥 桥接设置 17
5.1 单台网桥发射信号设置 17
5.2单台网桥接收信号设置 21
5.3 两台网桥组网设置 25
5.4 两台网桥组网WDS设置 32

1. WIN 7系统 修改当地连接 IP地址
1.1 右键网络，打开属性
图1.1
右键网络点击属性

1.2 点击当地连接
图1.2
点击

1.3 打开当地连接点击属性
图1.3

1.4 选择Internet 协议版本4 （TCP/IPV4），双击
图1.4
双击

1.5 修改当地IP地址：
IP 地址：192.168.1.252
子网掩码：255.255.255.0
然后点击确定。
图1.5

注意：返回当地连接属性需要再点击确定IP修改设置才会正式生效，再点击确定
图1.6

2. XP系统 修改当地连接 IP地址
2.1 右键网络邻居，打开属性
图2.1
右键网络邻居点击属性

2.2 右键当地连接，打开属性
图2.2

2.3 选择Internet 协议版本4 （TCP/IP），双击
图2.3
双击

2.4 修改当地IP地址：
IP 地址：192.168.1.252
子网掩码：255.255.255.0
然后点击确定。
图2.4

注意：返回当地连接属性石需要再点击确定IP修改设置才会正式生效，再点击确定
图2.5

3. 路由器设置
3.1 说明
路由器全部会有一个本身IP地址，通常使用任意浏览器输入路由器IP地址就会弹出进去路由器系统登陆界面，具体路由器IP和账号密码请参考本身路由器说明书，下面以TP-LINK路由器，型号：TD-W89841N 增强型为例。
3.2 登陆路由器
在IE浏览器中输入192.168.0.1，即会弹出路由器登陆界面，输入正确路由器登陆账号及密码即可登陆路由器设置系统。
图3.1

点击确定即可登陆路由器系统
图3.2

3.3 修改路由器IP地址
点击左边设置选项：网络参数，会弹出二级下拉菜单，点击LAN口设置，即可看到现在路由器IP地址是：192.168.0.1，子网掩码是：255.255.255.0。
图3.3

下面我们把路由器IP地址修改成192.168.1.1，点击保留。
图3.4

弹出是否重启对话框，选择是，路由器重启IP地址修改成功。
图3.5

注意：路由器修改了IP地址以后，以后登录路由器地址即为修改后IP地址。
以之前例子为例，原来IP地址为192.168.0.1，输入192.168.0.1就能够进入路由器设置系统，当修改成192.168.1.1以后，要进去路由器设置系统就信号输入192.168.1.1即可。
3.4 关闭DHCP服务器
DHCP是一个网络服务程序，负责为连接到网络设备自动分配IP地址。
简单说把DHCP关闭以后路由器就会相当于一台多功效交换机。
点击左边设置选项：DHCP服务器，会弹出二级下拉菜单，点击DHCP服务器设置，即可看到现在路由器DHCP服务器是启用中。
图3.6

选中不启用选项，点击保留
图3.7

会弹出提醒，重启路由器以后设置才会生效，这时候重启路由器即可。
图3.8

4. UBNT 网桥 连接方法
4.1 网桥连接方法
4.1.1 连接所需配件
要想连接进入到网桥，首先一台网桥是需要：网线*2条，POE电源一体合路器*1个
图4.1.1

4.1.2 POE电源一体合路器连接说明
POE电源一体合路器有两个RJ45端口：一个标示为Data In，一个标示为Data & Power Out。
Data In端口：主用于传输数据，网桥不管是做发射信号或接收信号这个端口全部是连接路由器、交换机、电脑、服务器等设备
Data & Power Out端口：关键用于给网桥传输数据和给网桥供电使用，网桥不管是做发射信号或接收信号这个端口全部是连接网桥。
Data In：连接路由器、交换机、电脑、服务器等设备
Data &
Power Out：连接网桥。
图4.1.2

4.2 网桥连接电脑进入设置系统
根据示意图（图4.1.3）连接好后POE电源一体合路器上绿灯会常亮，这是电源指示灯。
网桥上红灯（电源指示灯）和绿灯（数据指示灯）也会亮，假如不亮，请检测连接步骤是否正确，网线是否接错。
图4.2.1

4.2.1 进入网桥设置系统
当网桥根据示意图（图4.2.1）连接好后发觉当地连接收限制（图4.2.2），出现感叹号，这么就表示电脑IP地址和网桥IP地址不在同一网段（网桥默认IP地址为192.168.1.20），所以就要修改电脑当地IP地址（参考：第2页WIN7 系统 修改当地连接IP地址或第5页XP 系统 修改当地连接IP地址）
图4.2.2

当修改好IP地址以后，当地连接显示状态为：已连接上时，表示电脑和网桥已经连接上了，此时黄色感叹号会消失。
图4.2.3

此时打开IE浏览器，在地址栏输入网桥IP地址：192.168.1.20，就能够打开网桥设置系统登陆界面，输入账号和密码点击Login即可登陆。网桥默认账号和密码全部全部为：admin
图4.2.4

注意：假如登陆或打开网桥系统发觉显示页面为一片空白时（图4.2.5），表示浏览器选择显示语言编码不对。
图4.2.5

这就需关键点击查看，选择编码菜单，在到其它选项，选择UTF-8编码。
图4.2.6

选择这时就会显示出登陆界面或显示网桥系统界面
图4.2.7

4.3 网桥连接路由器进入设置系统
网桥连接路由器进去设置系统，对于同时设置多台网桥比较方便，能够同时查看网桥设置状态。图4.3.1所表示，两台网桥同时连接路由器。
图4.3.1

两台网桥POE电源一体合路器DData In端口一起连接到路由器LAN端口，电脑网卡端口也是连接到路由器LAN端口，全部连接到路由器，以路由器为网络中心吧全部连接在一起。
黄色网线为网桥A从Data In端口连接到路由器LAN端口
红色网线为网桥B从Data In端口连接到路由器LAN端口

图4.3.2

黄色网线为网桥A从Data In端口连接到路由器LAN端口
红色网线为网桥B从Data In端口连接到路由器LAN端口
另一条灰色网线为电脑网卡端口连接到路由器LAN端口
图4.3.3

注意：网桥、电脑、路由器三种设备IP地址全部是需要在同一个网段才可相互连接访问。什么是IP网段呢，网段指从一个IP到另一个IP 好比 从192.168.1.1到192.168.1.255这之间就是一个网段
比如网桥AIP地址为：192.168.1.20，那么20这个地址就被网桥A所占用了，所以网桥BIP地址就不能和网桥A一样了，这么就需要修改网桥BIP地址为192.168.1.21。这么就会使得设备在同一个IP网段了。
假如网桥IP地址是192.168.1.20，而路由器IP地址是192.168.0.1怎么办？
1.能够修改路由器IP网段和网桥同一网段参考第9页：修改路由器IP地址修改设置。
把路由器IP地址设置为192.168.1.1
2.能够修改网桥IP网段和路由器同一网段参考第26页：两台网桥组网设置，修改网桥IP。
把网桥IP地址设置为192.168.0.20

5. UBNT 网桥 桥接设置
5.1 单台网桥发射信号
5.1.1 进入网桥设置系统
此设置使用方法为一台网桥发射无线信号，然后网桥，路由器等其它设备做信号接收使用
首先连接好网桥（根据参考第11页连接设置步骤），打开IE浏览器，在地址栏输入192.168.1.20进去网桥登陆界面，输入账号密码全部是：admin（注意小写）进入设置系统。
图5.1.1

5.1.2 点击SYSTEM选项，把语言设置为汉字界面
图5.1.2

5.1.3 点击NETWORK选项，把Spanning Tree Protocol选中打钩，点击更改。
图5.1.3

注意：每次点击更改后，在选项条下面会弹出一个弹框选项问询：配置中包含未应用更改。应用这些更改吗？，一定要再次点击应用，不然此次更改无效，不被保留。

图5.1.4

5.1.4 点击WIERLWSS选项。
把无线模式设置为：接入点
SSID这个能够为自定义，属于网桥发射无线信号名称。这里示例设置为DLENP-wifi。
国家代码选择：United States，
Channel Width：选择20MHz
安全：选择WPA或WPA2
共享密钥：这个能够自己随意设置，此选项为设置网桥发射信号连接wifi密码。
图5.1.5

点击更改

再点击应用

图5.1.6

5.1.5 点击一个图标样式选项。
Enable AirMax：这个选项打钩去掉，不选，点击更改。
图5.1.7

再点击应用

图5.1.8
5.1.5 此时用网络设备能够搜索无线信号

连接输入正确密码即可连接网络。

5.2 单台网桥接收信号
5.2.1 进入网桥设置系统
此设置使用方法为一台网桥接收无线信号，接收网桥，路由器等其它设备发射出无线信号接收使用
首先连接好网桥（根据参考第11页连接设置步骤），打开IE浏览器，在地址栏输入192.168.1.20进去网桥登陆界面，输入账号密码全部是：admin（注意小写）进入设置系统。
图5.2.1

5.2.2 点击SYSTEM选项，把语言设置为汉字界面
图5.2.2

5.2.3 点击NETWORK选项，把Spanning Tree Protocol选中打钩，点击更改。
图5.2.3

注意：每次点击更改后，在选项条下面会弹出一个弹框选项问询：配置中包含未应用更改。应用这些更改吗？，一定要再次点击应用，不然此次更改无效，不被保留。

图5.2.4

5.2.4 点击WIERLWSS选项。
把无线模式设置为：站
国家代码选择：United States，
Channel Width：选择20MHz
设置好以后点击选择搜索无线信号
图5.2.5
设置好以后点击选择搜索无线信号

5.2.5 进入到无线信号搜索页面
选中需要桥接无线信号，然后点击择选。

图5.2.6

5.2.6 回到WIERLWSS选项页面
这时候会看到SSID变成选择桥接信号名称，然后输入正确密码。
图5.2.7

点击更改
图5.2.8

再点击应用

图5.2.9
这么就能够连接使用网络了。
注意：假如桥接上网络还无法上网，请把当地IP地址设置为自动获取。

5.3 两台网桥组网设置
5.3.1 进入网桥设置系统
此设置使用方法为一台网桥发射无线信号，然后另一台网桥做信号接收使用
首先连接好网桥（根据参考第11页连接设置步骤，提议选择用网桥连接路由器，两台设置一起连接路由器比较方便调试），打开IE浏览器，在地址栏输入192.168.1.20进去网桥登陆界面，输入账号密码全部是：admin（注意小写）进入设置系统。
先设置这台网桥为发射端网桥
图5.3.1

5.3.2 点击SYSTEM选项，把语言设置为汉字界面
图5.3.2

5.3.3 点击NETWORK选项，把Spanning Tree Protocol选中打钩，点击更改。
修改网桥IP地址，把原来默认IP192.168.1.20修改成192.168.1.21
为何要修改网桥IP地址呢？
因为两台设备怎样IP地址是一样话，就会产生IP冲突，这么是无法进行组网。
比如网桥AIP地址为：192.168.1.20，那么20这个地址就被网桥A所占用了，所以网桥BIP地址就不能和网桥A一样了，这么就需要修改网桥BIP地址为192.168.1.21。

修改网桥IP地址，把原来默认IP192.168.1.20修改成192.168.1.21
图5.3.3

注意：每次点击更改后，在选项条下面会弹出一个弹框选项问询：配置中包含未应用更改。应用这些更改吗？，一定要再次点击应用，不然此次更改无效，不被保留。
图5.3.4

注意：当修改了网桥IP地址以后，是需要重新进入网桥，需要在IE地址栏输入之前修改IP地址，图5.3.3,修改是192.168.1.21，在IE地址栏重新输入192.168.1.21进入网桥设置系统。
5.3.4 点击WIERLWSS选项。
现在把这台IP地址修改成192.168.1.21网桥设置为发射端
把无线模式设置为：接入点
SSID这个能够为自定义，属于网桥发射无线信号名称。这里示例设置为DLENP-wifi。
国家代码选择：Compliance Test
Channel Width：选择40MHz
安全：选择WPA或WPA2
共享密钥：这个能够自己随意设置，此选项为设置网桥发射信号连接wifi密码。
图5.3.5

点击更改

再点击应用

图5.3.6

5.3.5 连接设置另一台接收端网桥
此设置使用方法为一台网桥接收无线信号，然后桥接发射端网桥无线信号使用。
首先连接好网桥（根据参考第11页连接设置步骤），打开IE浏览器，在地址栏输入192.168.1.20进去网桥登陆界面，输入账号密码全部是：admin（注意小写）进入设置系统。
图5.3.7

5.3.6 点击SYSTEM选项，把语言设置为汉字界面
图5.3.8

5.3.7 点击NETWORK选项，把Spanning Tree Protocol选中打钩，点击更改。
图5.3.9

注意：每次点击更改后，在选项条下面会弹出一个弹框选项问询：配置中包含未应用更改。应用这些更改吗？，一定要再次点击应用，不然此次更改无效，不被保留。

图5.3.10

5.3.8 点击WIERLWSS选项。
把无线模式设置为：站
国家代码选择：Compliance Test
Channel Width：选择Auto 20/40MHz
设置好以后点击选择搜索无线信号
设置好以后点击选择搜索无线信号
图5.3.11

5.3.9 进入到无线信号搜索页面
选中需要桥接无线信号，然后点击选择。

图5.3.12

5.3.10 回到WIERLWSS选项页面
这时候会看到SSID变成选择桥接信号名称，然后输入正确密码。
图5.3.13

注意：桥接信号以后，安全加密方法可能会不一致，如：发射设置加密是WPA2，选择信号以后，安全加密模式会变成WPA2-AES，这时候要注意一下加密方法是否一致，假如不一致修改成一致即可。

点击更改
图5.3.14

再点击应用

图5.3.15
这么就能够连接使用网络了。
注意：假如桥接上网络还无法上网，请把当地IP地址设置为自动获取。

5.4 两台网桥组网WDS设置
网桥组网桥接使用WDS有什么优势呢？
网桥使用WDS桥接模式能够绑定网桥MAC地址相互绑定MAC地址，就算知道网桥信号密码，不过为绑定MAC地址，也是无法访问网桥网络，使用WDS能够预防蹭网，这么能够加强信号传输安全性。
5.4.1 点击MAIN选项，分别记下发射端和接收端WLAN MAC地址
无线模式：接入点为发射端，WLAN MAC地址为：00:15:6D:1A:4F:04 （图5.4.1）
无线模式： 站 为接收端端，WLAN MAC地址为：00:15:6D:1A:4F:17 （图5.4.2）
图5.4.1

图5.4.2

5.4.2发射端点击WIERLWSS选项修改无线模式
无线模式修改为接入点WDS
MAC ACL 选项勾选上
输入接收端网桥WLAN MAC地址：00:15:6D:1A:4F:17，点击添加。
图5.4.3

点击更改

再点击应用
图5.4.5

5.4.3接收端点击WIERLWSS选项修改无线模式
无线模式修改为站WDS
锁定到AP MAC输入发射端网桥WLAN MAC地址：00:15:6D:1A:4F:17。

图5.4.6
点击更改

再点击应用

图5.4.7

这么就能够连接使用网络了。
注意：假如桥接上网络还无法上网，请把当地IP地址设置为自动获取
